簡単配線図
いろいろなサイトを見てきて思ったのが「配線図が難しく感じる。。」でした。
理解している人にとってはそれが普通でも、僕も含め初心者にはまったく理解できないと思い、「簡単配線図集」を作成しました^^

配線図、回路図と絵?でわかりやすくしていますので、きっと理解できると思います。
基本的に代表的な配線図を掲載していますが、暇があったら改造配線図のほうも順次作成するともりですのでお楽しみください^^g

掲載配線図

[ストラト系1VOL2TONE][レスポール系2VOL2TONE][その他1VOL1TONE]
[ジャズベース系2VOL1TONE]

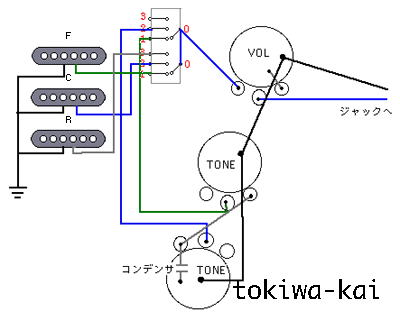

ST基本図

これは基本的なストラトの配線図です。(もちろん例外もあります。)
2つのトーンポッドに1つのコンデンサを使っている。。。見事ですね^^
セレクターはクローズドタイプを載せてますが、フェンダー純正によく見られるオープンタイプの場合もあまり変わりません。オープンタイプの場合はサーキットテスターなどでメインを見つけ、それから各接点を探していけば大丈夫です^^2回路なので、メイン同士の決線をお忘れなく。。
ポッドは基本的に250KΩでコンデンサは0.047μFですが、ハムが付いていたりしたら0.022μFなんてのも使っているものもあります。
レスポール配線図

これはレスポールの代表的な配線です。もちろん例外もあります。
この回路はVOLからTONEの間にコンデンサがあります。ポッドには500KΩ、コンデンサには0.022μFが一般的です。
2ハム回路図

これはさまざまな楽器に使われている1VOL1TONEの図です。ピックアップは2つのもあれば3つのもあります。それはセレクター次第ですね^^
ポッド、コンデンサは取り付けてあるPUによりますが、ハムとかハイパワーシングルなら500KΩで0.022μF、ビンテージシングル系なら250KΩの0.047μFが普通です。もちろんこの数字にも例外があるのであしからず^^;
ジャズベ配線図

これはジャズベースの配線です。よく見たら分かると思いますが、VOLの2と3が普通の配線と逆になっています(VOLポッドの足の左と中)。 これはジャズベ独特の配線で、2VOLというのが影響しています。もし普通通りの決線をしたら、片方のVOLをしぼるだけで両方の音が消えてしまいます。(最初に考えた人はすごい!!)
ポッドは500KΩ、コンデンサは0.022μFが基本です。
