Rig AF Mixer

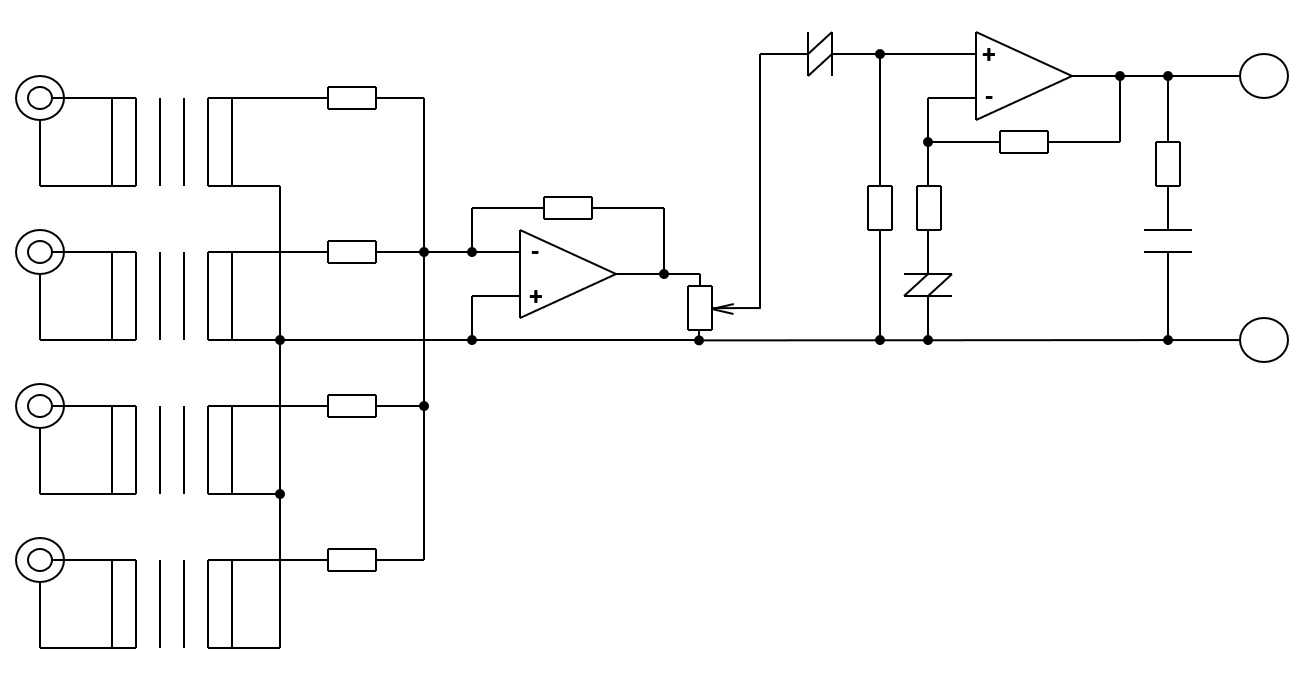

複数のリグに外部スピーカーをそれぞれ接続するとサイズの制限から音質上好ましくない小型のものしか選択出来ません。それなりの音質の大きめのスピーカーひとつで全リグの音が出せたら便利だと長年思っていました。そこで考えたのが上図のRig AF Mixerです。加算アンプとパワーアンプのシンプルな2IC構成です。異なるリグのAF GNDを相互接続すると、いかにもインターフェアの原因になりそうなので段間トランスを入れてある所がミソです。尚、電源回路、バイパスコンデンサー、保護回路などは表記を省略しています。

Jul 30, 2022

コメント(0)

クリナム

これも私の園芸のレジェンドです。借家時代から鉢で育てていましたが株の幅が1m以上になってしまい、やむを得ずここで地植えにしました。中国の暖かい地域が原産のため冬は冷害を受けて葉が枯れます。それでも春に再び新葉を出して夏には毎年開花しています。

Jul 29, 2022

コメント(0)

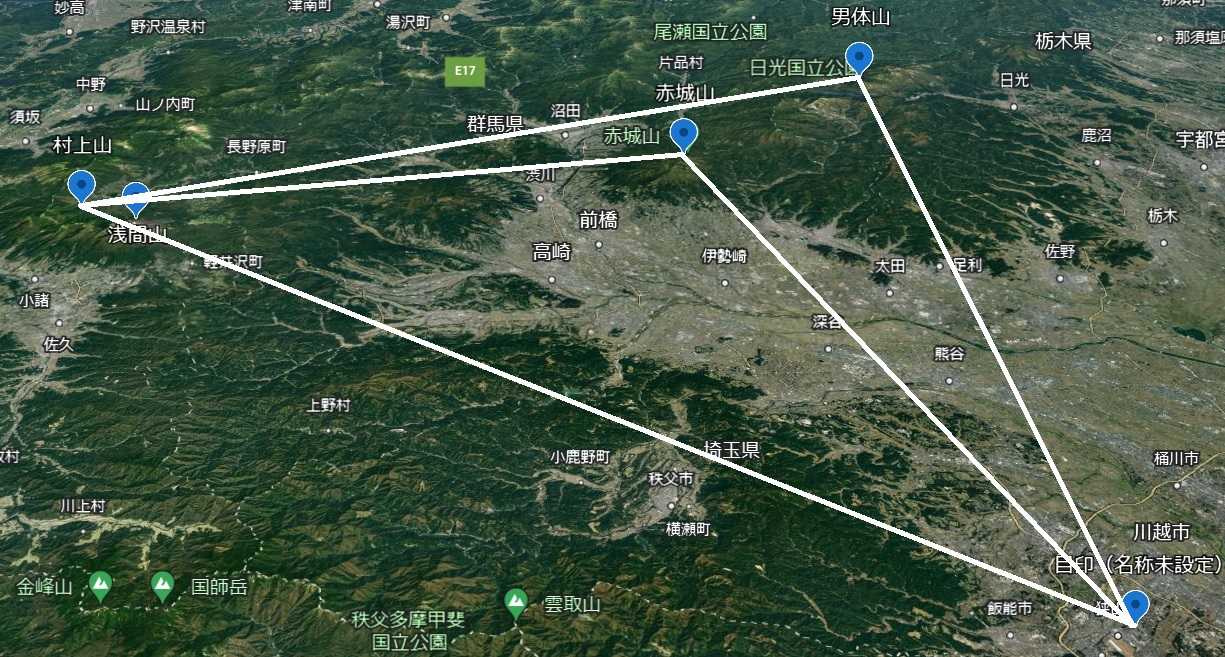

村上山（嬬恋村）とのQSOは可能？

8月11日にRYEさんが嬬恋村の村上山からQRVを予定されています。嬬恋村は1200M CWが魚ですが標高が1747mとの事ですので半ば楽勝かなと昨日までは思い込んでいました。しかしググったらとんでもない事に気づきました。村上山から私のQTH方向8.3kmに浅間山(2568m)があります。定量的な表現は出来ませんが、こんなに近くの山からでは回折角度が小さすぎて地上には届きません。こんな場合の常套手段は山岳反射となります。赤城山(1828m)か男体山(2486m)を狙って頂けますと聞こえるかも知れません。

Jul 29, 2022

コメント(0)

見える山、見えない山

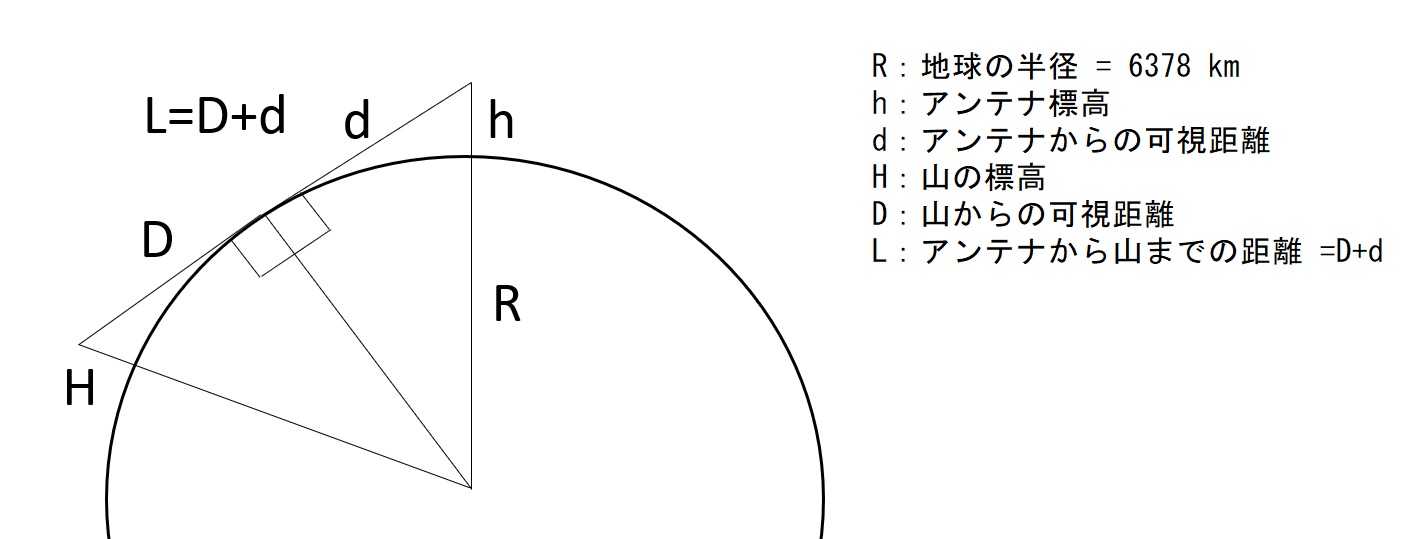

アンテナから地平線上ぎりぎり山の頂上が見える条件を上の様に定義します。三平方の定理から、　　　d^2 + R^2 = (R + h)^2　　　　d = √(2Rh + h^2)　　　D^2 + R^2 = (R + H)^2　　　　D = √(2RH + H^2)山の頂上が見える条件は、　　　L < D + d　　　　D + d - L > 0となります。私のhは75mなのでdは30.9kmです。例1：福島県東白川郡棚倉町の八溝山　　　L = 141.3km , H = 1022m　　　D + d - L = 3.81 > 0　　　私のアンテナから八溝山の頂上は見えます例2：福島県郡山市の安達太良山　　　L = 210.4km , H = 1700m　　　D + d - L = -32 < 0　　　私のアンテナから安達太良山の頂上は見えませんこの計算結果はUHFでのQSO実績に現われています。八溝山移動局は頻繁に聞こえますが安達太良山移動局は聞こえた事がありません。しかしUHFでのQSO可否は可視範囲か否かで定まる単純なものではない事も事実です。

Jul 29, 2022

コメント(0)

430Mの山岳回折・山までの距離と方角

430MでのQSOは山岳回折がキーとなります。2、3、7、9、0エリアからの信号はどの山の回折で届くのかを明確にしたいと長年考えていました。今年になってGoogle Earthとエクセルを使えば地平線上に見える山までの距離と方角を計算出来る事に気づきました。しかしブログには書ききれない仮定、近似、計算をしています。計算精度を上げるために一緒に探求したい方はいらっしゃいませんか？

Jul 28, 2022

コメント(2)

IWWさんの430M福井県、地政学的QRV

IWWさんの福井県巡業が続いています。仕事をするフリをしながら永平寺町を頂きました。意外とあっさり出来てしまったので追っかけ力GDP 1%以下の消費で済みましたHi勝山市スタートからしばらくは気配がありませんでしたが浮上してからはQSBが少なく安定して届いていました。大野市はぎりぎりレベルの浮上時に数回コールしましたが届かず、ここぞというピークで狙い直してQSOに至りました。瞬間最大で559まで振っていました。福井市はCQが1分間ほど浮上しましたがこちらからのコールが届きませんでした、惜しい！鯖江市は開始からいきなり飛び込んで来ました。午後は幸先が良いスタートです。越前町も開始から聞こえていましたが、こちらの受信が厳し目でした。越前町の時から吹き始めた風が強くなりバンドのノイズフロアが上がりました。越前市も越前町レベルのSでしたが耳フィルターの限界を越えました。FT8並みの耳だったら楽勝なんですけどねHi敦賀市は一度目の浮きは失敗、二度目の浮きを辛抱強く待って何とか成功。ビーム方向を微調しながらCQを打ち続けていたIWWさんの方が辛抱強いのですけれどね。福井県巡礼の旅が終了しました。長距離の移動運用をありがとうございます。お帰りも安全運転でどうぞ。私としては無謀なチャレンジだと思っていた福井県430Mがそれなりに出来てしまいました。山を何個回折してQSOが出来たのでしょう？昨日、対GDP比100%超の体力・気力を使っていなければもう1～2個は増えたのかも知れません。でも、なんせ土日はAM 04:00から練り続けていますので笑点が始まる頃には抜け殻状態になっています。（最近「練る」って聞かなくなったなHi）

Jul 25, 2022

コメント(0)

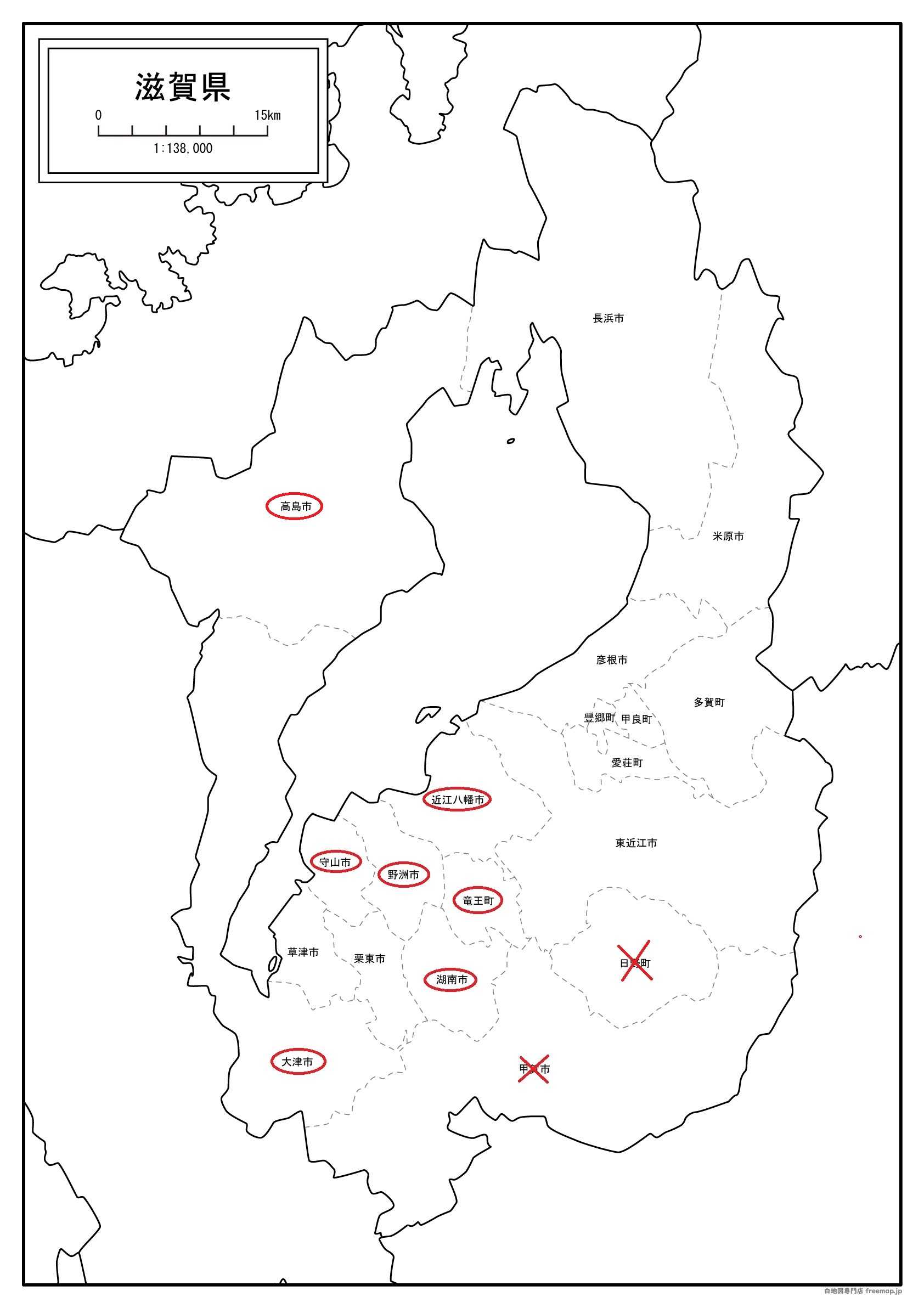

IWWさんの430M滋賀県 & 福井県、地政学的QRV

高島市がスタートの「QRL?」から聞こえました。琵琶湖の水上伝搬がDXに有利なのかな？私としては無謀なチャレンジと言える福井県西端の高浜町が出来てしまいました。福井県西端だから出来たとも考えられますが。430M福井県のQSO歴は故BOHさんの大野市FT8のみでした。続いておおい町が成功しました。でもこれは邪念を払って心頭滅却しないとQSOが出来ない一瞬の勝負でした。100QSO分の集中力を1QSOで使い切りましたHi福井県430Mは総力戦です。小浜市が出来てヘロヘロになりました。IWWさん、もっと近くに戻って来て下さいHi南越前町は敗退しました。追っかけ力のGDPを小浜市で消費してしまって笑点を見る力しか残っていません。いや、笑点はもう終わってしまったのでサザエさんにします。

Jul 24, 2022

コメント(0)

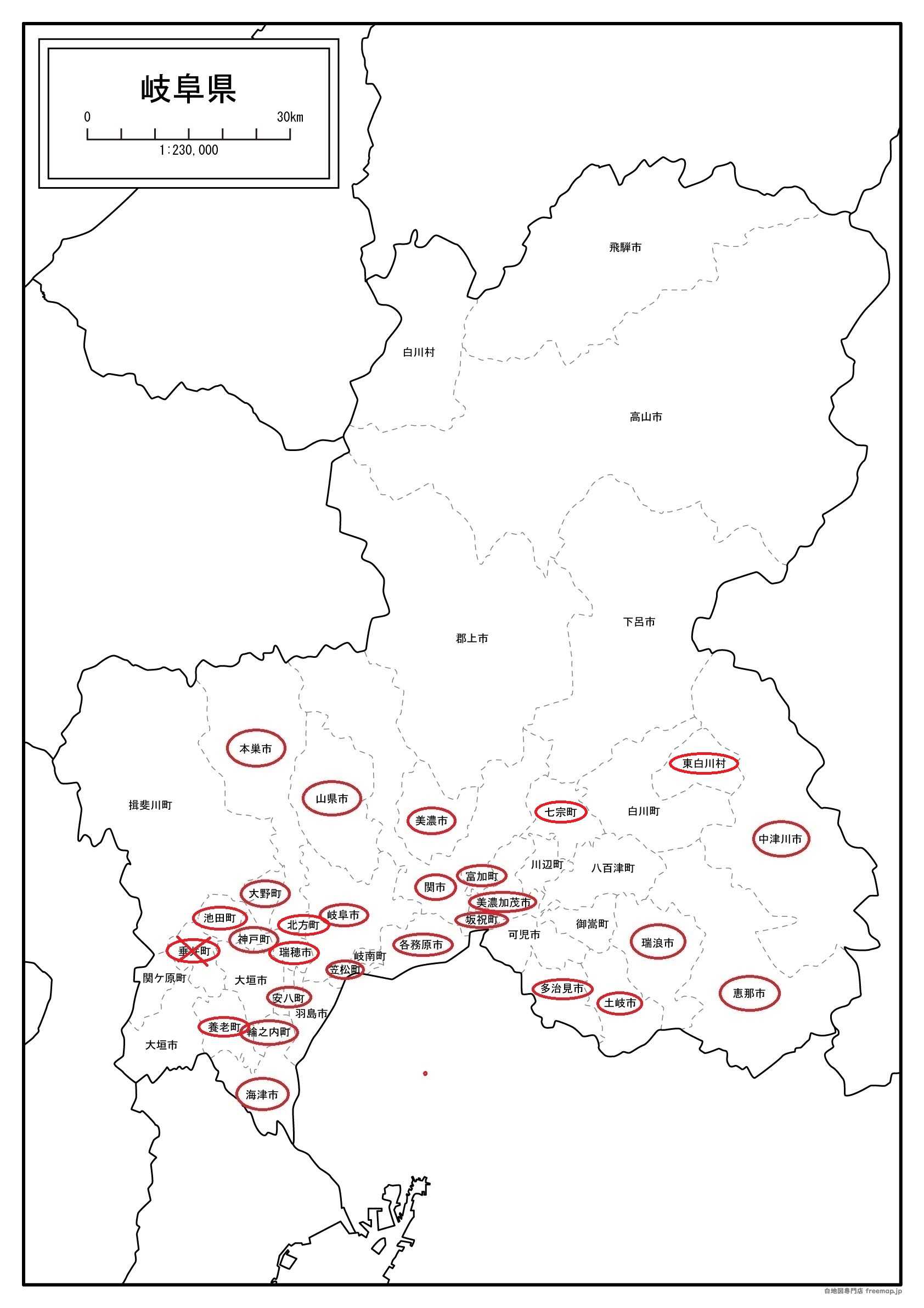

IWWさんの430M岐阜県、地政学的QRV

七宗町が成功です。午前中はHFでエキサイトしましたが惜しくも24M止まりでした。今日は梅雨明けの様な天気、今シーズはあとわずか。東白川村からは73を送出されていました。今日はここまでかな？

Jul 23, 2022

コメント(0)

群馬県430M FMコンプリート

JP1IEO 舟瀬さんより甘楽郡甘楽町を頂いて群馬県の430M FMモードがコンプリートしました。SSBでQSOの後FMモードへQSYしましたが59/55のFBなQSOでした。大変ありがとうございます。男体山反射でQSOしましたが、その後の浅間山反射も強力に聞こえていました。舟瀬さんとQSOした後はいつも何故今まで聞こえた事が無かったんだろう？状態となりますHi実はQSOタイミングがIWWさんの名古屋市西区430M CWとバッティングして慌てました。舟瀬さんとはGP、IWWさんとはSAT用ビームで2台のIC-9700が活躍しています。

Jul 18, 2022

コメント(0)

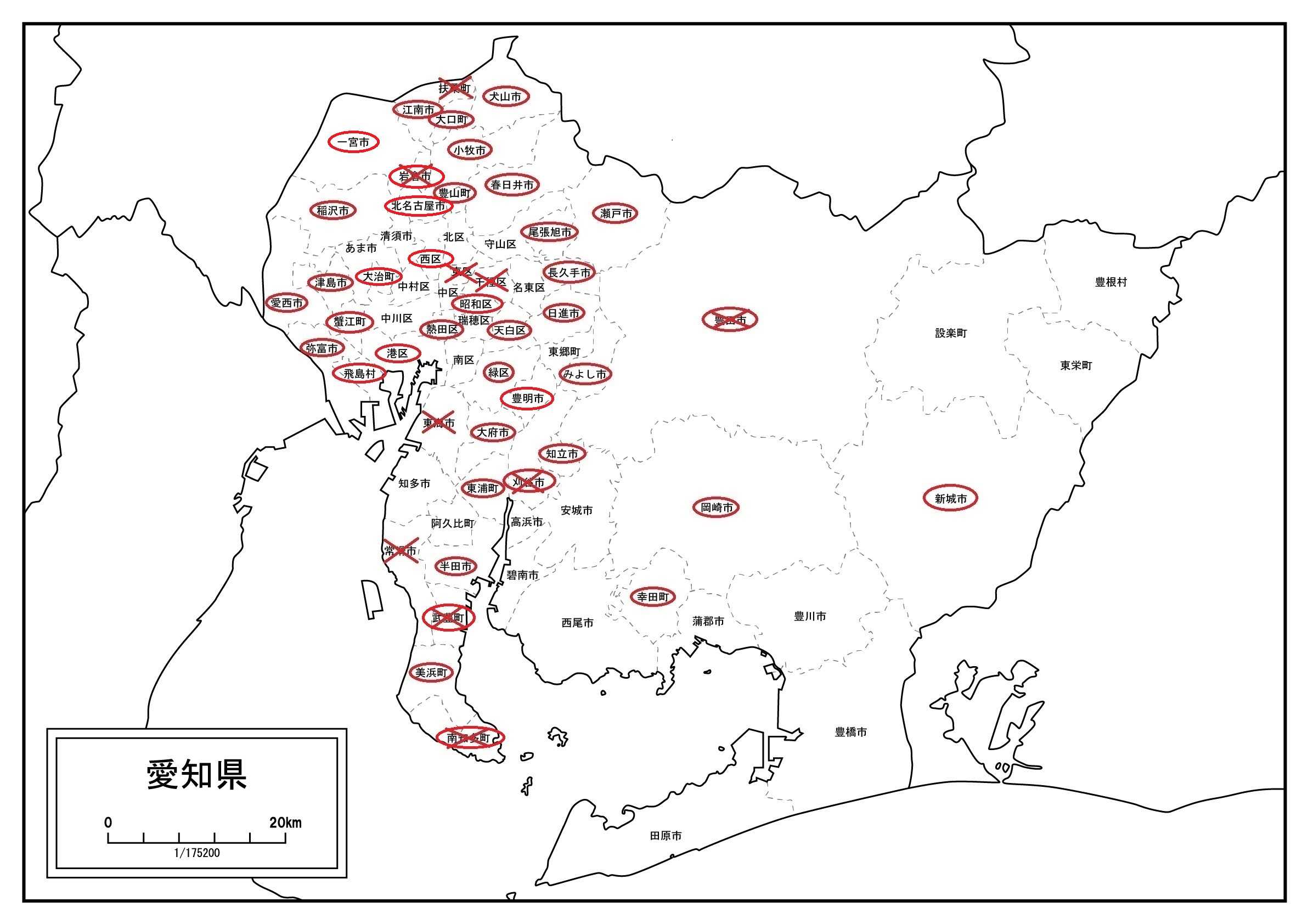

IWWさんの430M愛知県、地政学的QRV

IWWさんが名古屋市西区からQRVされましたがHFは10Mから28Mまで1バンドも聞こえませんでした。でも430Mはばっちりでした。HFのハイシーズンから地政学QRVへと季節は移ろいます。西区の次は北名古屋市です。ピーク時は強力でした。このQSBの感覚が地政学の醍醐味Hi一度失敗歴がある岩倉市も成功しました！一宮市はQSOの後QSBピークで579までSが振って驚きました。

Jul 18, 2022
