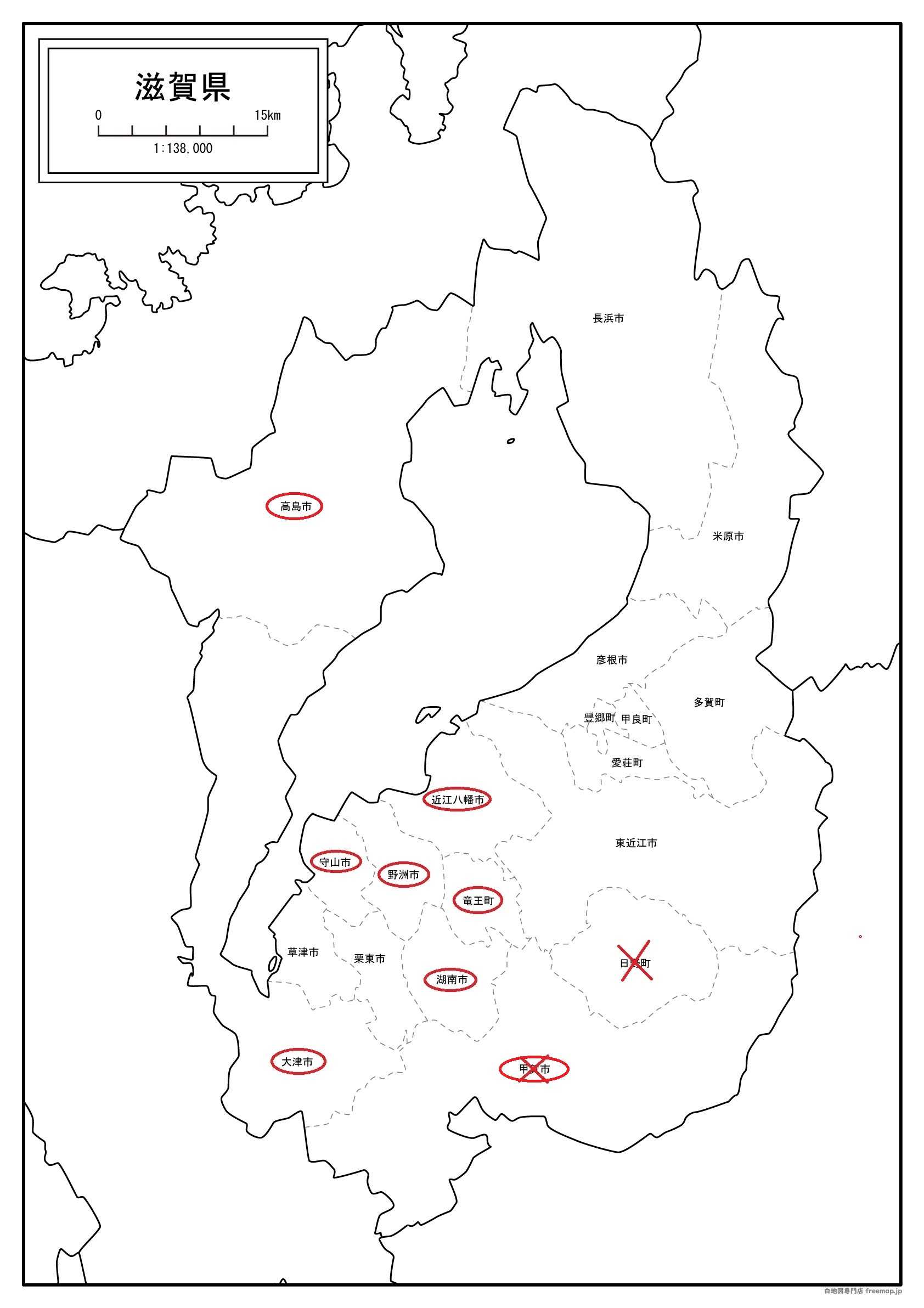

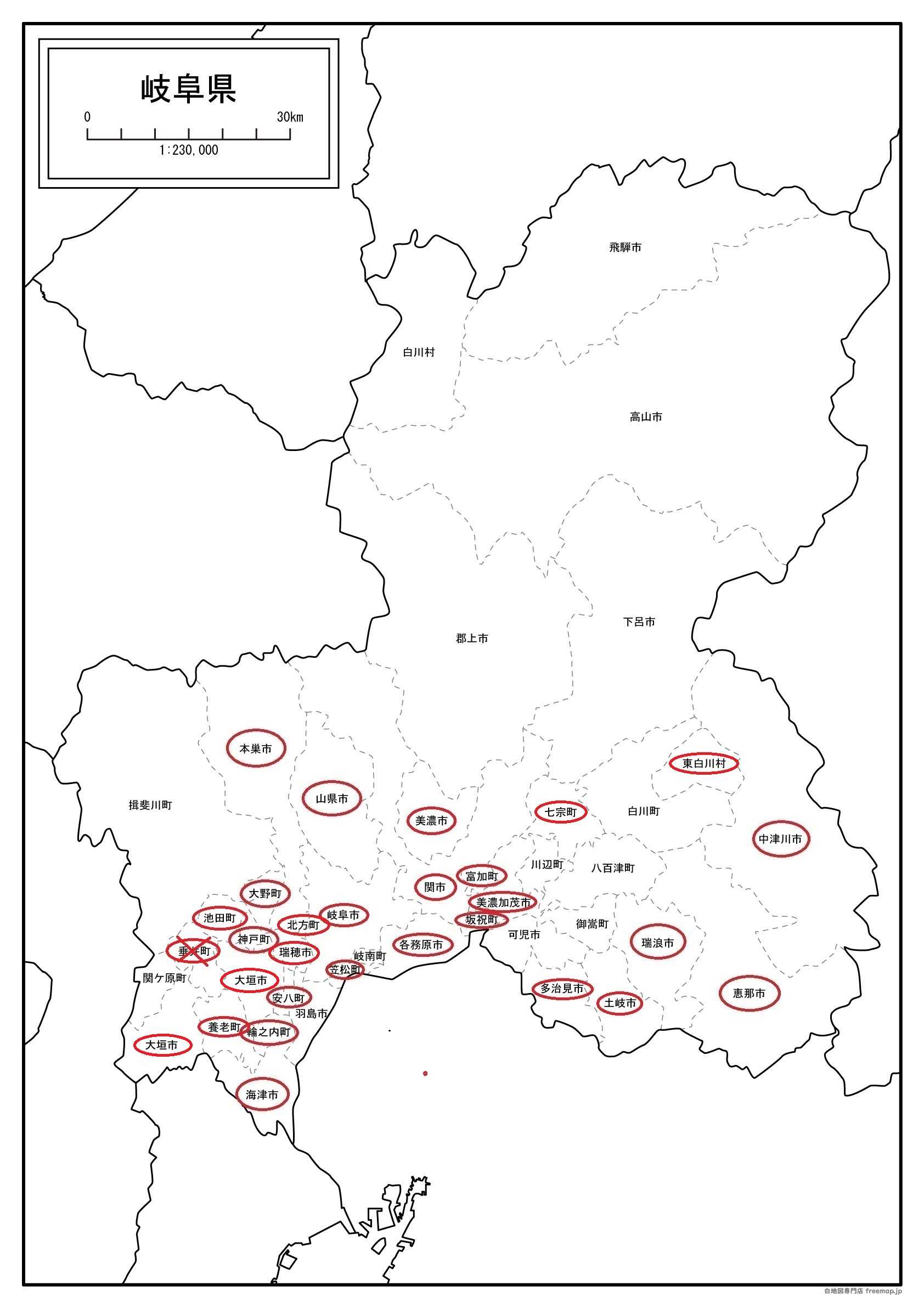

IWWさんの430M岐阜県 & 滋賀県、地政学的QRV

大垣市が突然559まで浮上してQSOの終わりには落ちました。どんな伝搬だったのでしょう？米原市はCQの浮上時に数回コールしましたが届かなかった様です、残念。琵琶湖より東側は難易度が高い？彦根市は一番浮上した時に一度コールしましたが？が返ってきて、それ以降は強い浮きはありませんでした、惜しい！東近江市を死守して滋賀県三連敗を免れました。スリルあるわぁHi

Aug 28, 2022

コメント(0)
8月25日付のAmsat NASA 2 Line Format

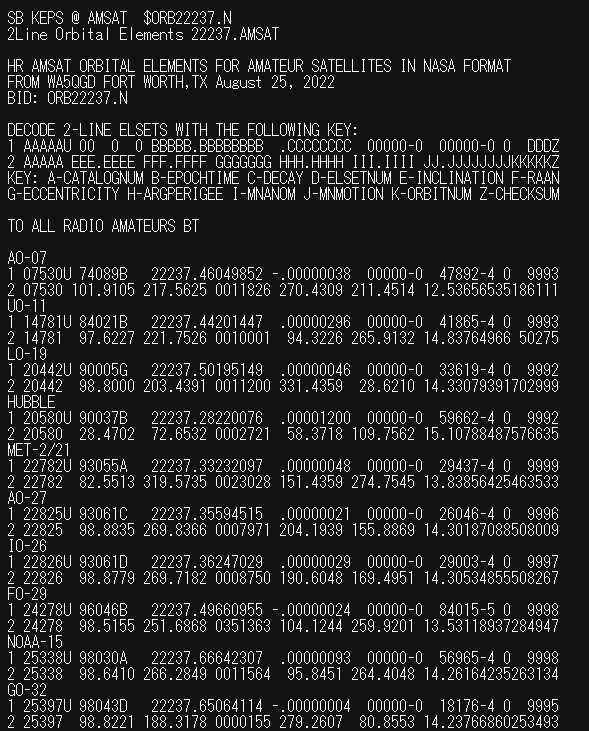

8月25日付の軌道要素がアップされました。改行は入っていません。世界中からクレームが入ったか？Hi

Aug 26, 2022

コメント(0)
続・ビーコン周波数　ークロック安定度が重要なのはFT8 ー

昨日からリグの電源を切らずに各衛星のビーコンを聞いていますが、UHFダウンのビーコンはパスによって周波数が変動します。IC-9700の周波数安定度はカタログに±0.5ppmと書いてあります。実際にはこれ以上の実力があると感じますが、この精度で145MHzと435MHzの周波数変動幅を計算すると、　145MHz：±72.5 Hz　435MHz：±217.5 Hzです。UHFではパスによって受信周波数が変動する事が納得出来ます。また、FO-29、FO-99、RS-44の中ではFO-29の変動が最も大きく、これは衛星が開発された時代のクロック安定度に依存する衛星の部品要因だと考えられます。しかし、太陽の光が当たっている時と当たっていない時では衛星の温度はシャックに置いてあるリグどころではない差があり、そもそも安定度が高いクロックが使用されていると思われます。更に、AOS ⇒ TCA ⇒ LOSと時間の経過に連れて周波数が変動します。考えられる主原因はドップラーシフト量を計算している軌道要素と実際の衛星軌道の差異です。8月18日付けの軌道要素を使っていますので今日で一週間になりました。今日は金曜日なので日本時間の午後に最新の軌道要素が入手出来ます。今夜のV/U衛星で確認してみます。ところで、リグのQRHが問題になるのはSATよりもFT8です。50Hz幅の周波数変調で30秒間隔の送信ごとに何100HzもズレてしまったらQSOに至りません。深刻なのは1200MHzで、±0.5ppmの安定度では±1296.6Hzも変動してしまいます。2台のIC-9700を使っていますが実は個体差もあります。0.1ppmレベルのクロックは安価で手に入ります。IC-9700には基準クロック入力端子があるので試してみようかなと言う気にもなります。春までIC-911を使っていましたが、このリグの周波数安定度のカタログ値は±3ppmで、なるほどUHFのFT8用としては耐え難いリグでした。HFでは普及価格のリグでも1Hzも変動しない安定な送信が出来ます。これを1200MHzに求めると0.000771ppm = 0.771ppbの安定度が必要になります。こんなクロックが手に入るならFT8よりもHi-Fi用のDACに使って音を聞いてみたい気もしますけどHi

Aug 26, 2022

コメント(0)
ビーコン周波数

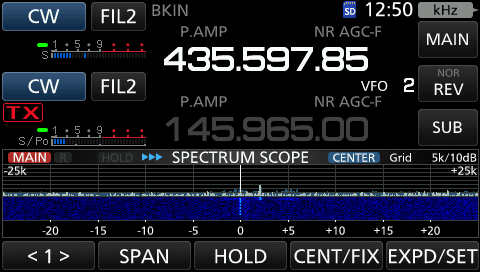

CSATmateのビーコン周波数をIC-9700のスコープ機能を使って厳密に合わせました。時にはAOSからLOSまでCWビーコンだけをワッチするのも一興ですHi　FO-29　435.794.9 MHz　CAS-4A　145.856.05 MHz　CAS-4B　145.910.85 MHz　FO-99　437.073.15 MHz　RS-44　435.604.5 MHz 「RS44 RS44 RS44・・・」単調なビーコン　XW-2A　145.660.8 MHz　XW-2C　145.790.1 MHz　TO-108　145.908.9 MHz 「きゅーん、ぽー、BJ1SV」風変わりなビーコン　HO-113　435.574.3 MHzこれは私のリグでの周波数です。周波数の絶対値はリグによって100Hz以上異なる場合があります。尚、JO-97とAO-73はビーコンを見つけられませんでした。後になって気づきましたが、この周波数は各衛星のオフセット値を含んでいます。時間ごとのドップラーシフト量とつじつまが合わないと思いながら周波数を取得しましたが原因はこれでした。　　　　　　　　　　　　　　　　　12:34 AOS RS-44のビーコンAO-73もビーコンが出ています。BPSKらしいので耳での解読は出来ません。CSATmateのオフセット0で145.935.5 MHzがセンター周波数でした。　　　　　　　　　　　　　　8月26日 08:42 AOS EO-88のビーコンEO-88はトランスポンダがOFFでもBPSKテレメトリーを送出している事が確認出来ました。CSATmateのオフセット0で145.939.5 Hzです。スコープの波形がAO-73に似ています。

Aug 25, 2022

コメント(0)
AmsatのNASA 2 LINE FORMAT

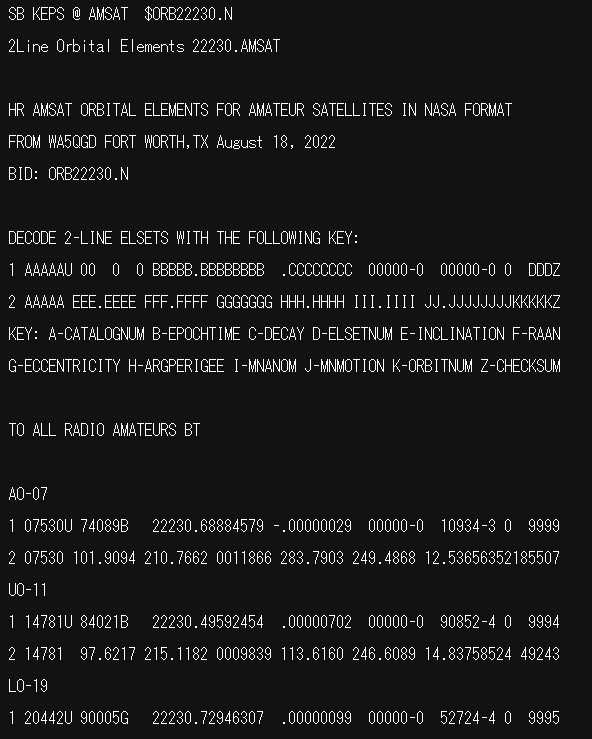

久しぶりにその気になってAmsat経由で軌道要素を更新したらCalsatもアンテナトラッキングソフトも動いてくれません。いつからこうなったのか知りませんが軌道要素が一行毎に改行されているではないですか。改行を消して読み直したらソフトは立ち上がりましたが毎週出来る作業ではありません（毎週SATはしませんけれどHi）久しぶりの3面Calsat + CSATmateIC-9700でSAT初受信CAS-4A、XW-2A、AO-91、HO-113、TO-108、JO-97、SO-50、ISS Cross Band Repeater、RS-44、FO-29、XW-2Cのループが確認出来ました。何か抜けているかな？

Aug 23, 2022

コメント(0)
RYEさんのガチ登山、東篭ノ登山（嬬恋村）1200M

RYEさんが東篭ノ登山アタックを開始された午前9時過ぎから緊張して待っていました。山の選択は大正解でCQがスタートした時から安定して聞こえ、無事QSOが完了しました。1200Mでの前回のバンドニューは何年前かを忘れている程なので、久しぶりにパドルを握る手が震えましたHi

Aug 11, 2022

コメント(2)
マルチ回折

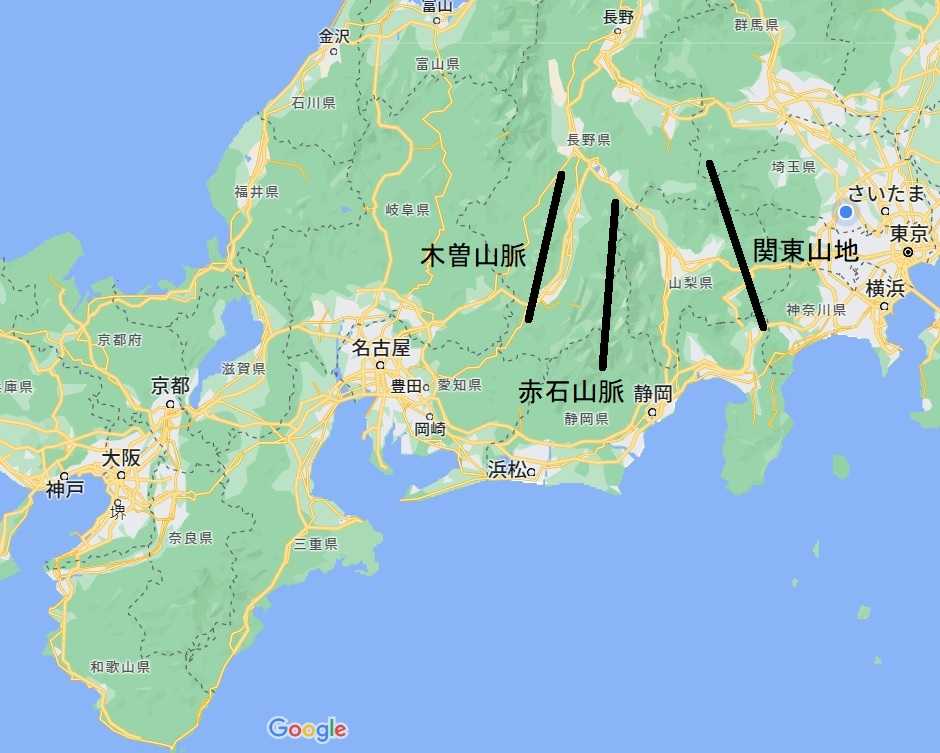

UHFで2、3、9エリアとQSOが成功する場合に1回の山岳回折では説明がつかない場合があります。私の実感として257度方向の大菩薩嶺（2057m）と270度方向の雲取山（2017m）の関東山地系の回折でQSOが成功する確率が高いです。しかし3エリア方向にはその先約50kmに3000m級の赤石山脈（南アルプス）、更に9エリア方向には木曽山脈があります。山岳回折は2回、3回、あるいはそれ以上のマルチ回折を経てQSOが可能になっているのだと推測します。UHFではFAI、ダクト、MSなどの異常伝搬によるQSOも可能ですが、これらは季節と時間が限定的です。マルチ回折によって年間を通じて国内DX QSOが可能になっているのだと思います。

Aug 9, 2022

コメント(0)
最小回折角度

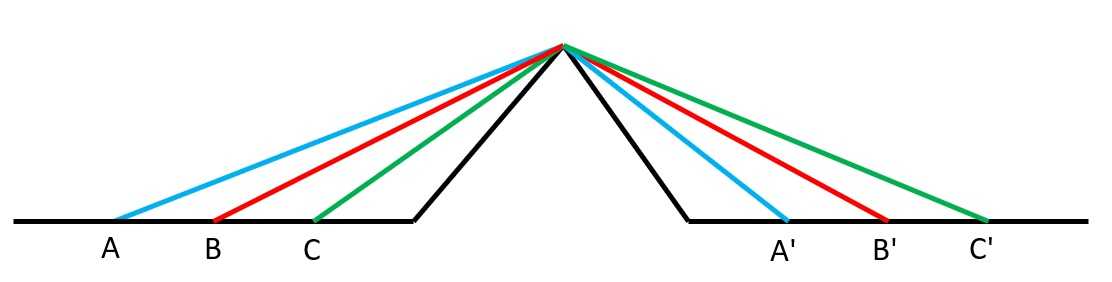

経験上、山岳回折波にはQSOが可能な最小回折角があります。A点から発射された電波はA'点より右、B点から発射された電波はB'点よりも右、C点から発射された電波はC'点よりも右で受信しなければ聞こえないという一定の最少角です。この点で埼玉県西部は関東山地に近いため西方向とのQSOは不利になります。かつてVUHFの国内DXが盛んだった90年代に西のエリアとQSOをするなら1エリアの中では茨城県が最も有利としばしば耳にしました。これに対して山岳「反射」の反射角には最小角は無く0度でもQSOが可能です。

Aug 8, 2022

コメント(0)
神奈川県430M FMコンプリート

JP1IEO 舟瀬さんより午前中に足柄上郡中井町と中郡二宮町、午後に足柄下郡真鶴町を頂いて神奈川県の430M FMモードがコンプリートしました。中井町と二宮町は過去にCWモードでのQSO歴がありますが真鶴町はバンドニューです。真鶴町からの信号は深いQSBがありDX感たっぷりのスリルがあるQSOでした。これで1エリアの未交信QTHは9つとなります。次回の山梨も楽しみにしております、ありがとうございました。

Aug 6, 2022

コメント(2)
IWWさんの430M滋賀県 & 京都府、地政学的QRV

失敗歴がある甲賀市成功、TNX！和束町は気配は感じるもののそれ以上にはなりませんでした、残念・・・

Aug 6, 2022

コメント(0)
東篭ノ登山（嬬恋村）とのQSOは可能か？

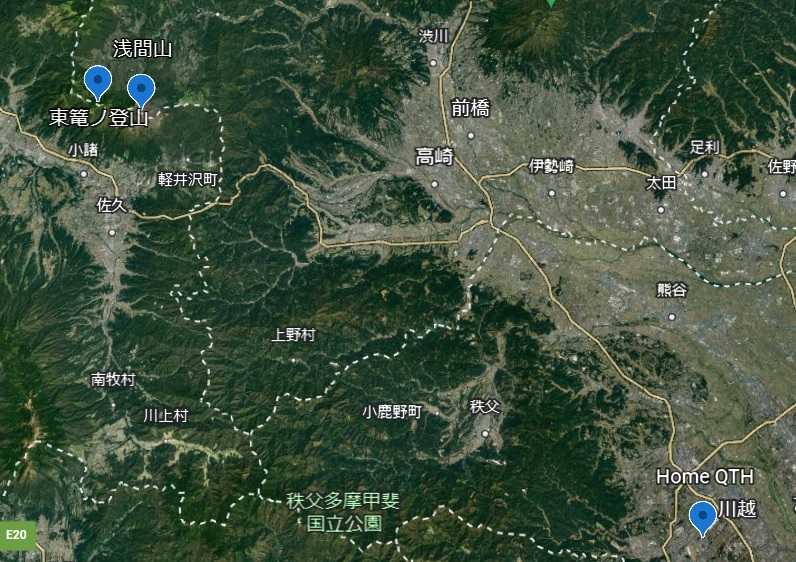

8月11日（山の日）にRYEさんがアタックする山を村上山（標高1747m）から東篭ノ登山（標高2228m）に変更されました。村上山は私のQTH方向に浅間山（標高2568m）がブロックするので赤城山か男体山の反射でなければQSOが出来ないと考えていましたが東篭ノ登山だと条件が多少変わります。2Dでの位置関係はこうなります。東篭ノ登山は305度方向、浅間山は307度方向で2度の差があります。3Dではこちらから見て東篭ノ登山の頂上がぎりぎり浅間山の稜線に隠れる位置関係です。しかしこれくらい浅間山の回折角が大きいとシングル回折でQSOが可能かも知れません。過去に嬬恋村はCYIさんのサービスで144Mと430MのQSOが成功しています。この時にCYIさんは東篭ノ登山の頂上の様な高標高からサービスをされたのではないと思われます。今回は1200MでのQSOが成功する期待が高まります。

Aug 4, 2022

コメント(2)
緯度・経度から山までの距離と方角を求める　その5

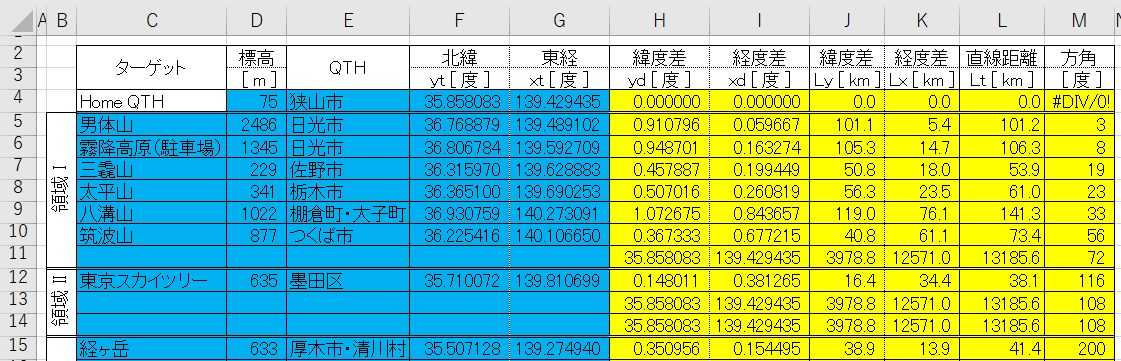

2地点の緯度・経度から距離と方角を求める計算式は9つです。　① 緯度差の絶対値の計算：yd = l yt - yh l　② 経度差の絶対値の計算：xd = l xt - xh l　③ 緯度差の距離の計算：Ly = yd × la　　④ 経度差の距離の計算：Lx = xd × lo　　⑤ 直線距離の計算：Lt = √(Lx^2 + Ly^2)　⑥ 領域 Iの方角の計算：方角 = 90 - arcsin (Ly/Lt)　⑦ 領域 IIの方角の計算：方角 = 90 + arcsin (Ly/Lt)　⑧ 領域 IIIの方角の計算：方角 = 270 - arcsin (Ly/Lt)　⑨ 領域 IVの方角の計算：方角 = 270 + arcsin (Ly/Lt) 青色は入力セル、黄色は関数セルです。各行の右側にHome QTHの緯度・経度、la、loを記入しておくとエクセルでの関数の扱いが容易になります。①～⑨の計算式をエクセル関数として入力します。5行目の領域 Iの男体山を例として説明します。　①’ 緯度差の絶対値の計算 yd：セル[H5]：=ABS(F5-O5)　②’ 経度差の絶対値の計算 xd：セル[I5]：=ABS(G5-P5)　③’ 緯度差の距離の計算 Ly：セル[J5]：=H5*R5　④’ 経度差の距離の計算 Lx：セル[K5]：=I5*S5　⑤’ 直線距離の計算 Lt：セル[L5]：=SQRT(J5^2+K5^2)　⑥’ 領域 Iの方角の計算方角：[セルM5]：=(90-DEGREES(ASIN(J5/L5)))領域 II、III、IVは方角の変換式が異なりますので、　⑦’ 領域 IIの方角の計算方角：セル[M*]：=(90+DEGREES(ASIN(J*/L*)))　⑧’ 領域 IIIの方角の計算方角：セル[M*]：=(270-DEGREES(ASIN(J*/L*)))　⑨’ 領域 IVの方角の計算方角：セル[M*]：=(270+DEGREES(ASIN(J*/L*)))と入力します。ここでの*は各行の数です。領域ごとに計算セルを上下にコピーすると関数を再度入力する事なく各行に関数が反映されます。以上で5回シリーズの最終回とします。私としては257度方向の大菩薩嶺と270度方向の雲取山にミステリアスなDX伝搬を感じています。

Aug 3, 2022

コメント(2)
緯度・経度から山までの距離と方角を求める　その4

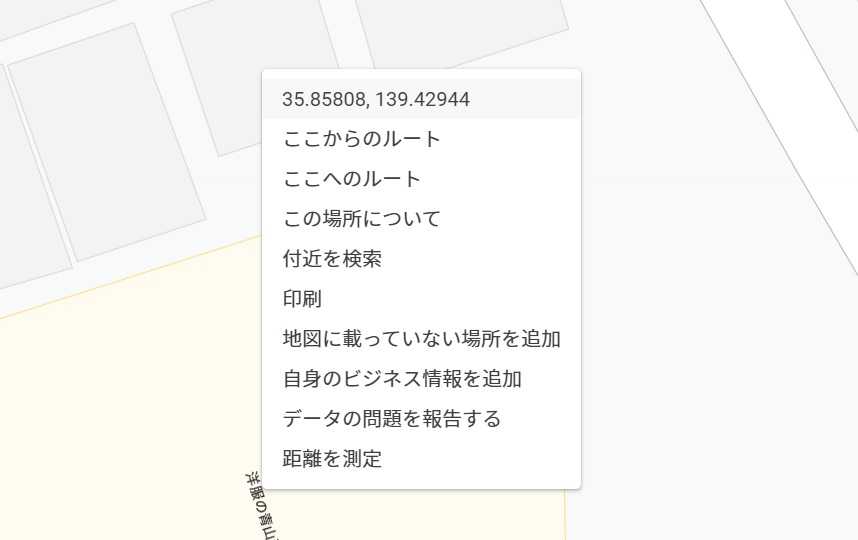

Googleマップで緯度・経度を調べます。先ずは自局のアンテナ位置をGoogleマップの最大ズームで表示します。右クリックすると一番上に緯度と経度が表示されます。この表示箇所を左クリックすると値がクリップボードにコピーされるのでエクセルに入力する時に便利です。同じ様に山の頂上を最大ズームにして緯度・経度を調べます。これは群馬県の赤木山の例です。UHFのフォーンモードでQSOをすると頻繁に「〇〇山反射で送受信しています」と耳にします。栃木県の男体山は標高2486mの1エリアではポピュラーな反射源となる山です。この様に頻繁に耳にする山は全て緯度・経度を調べておくのが良いでしょう。しかし、本命は山の向こうの2、3、7、9、0エリアから聞こえてくる回折波です。Google EarthとGoogleマップを駆使して可視範囲の外であっても標高が2,000mを超える山の緯度・経度を把握しておくのが良いと思います。経験的に山岳回折は2回以上のマルチ回折でQSOが成立する場合があります。次回はGoogleマップで取得した緯度・経度から山までの距離とローテーター方角をエクセルで計算します。　　　・・・続く

Aug 2, 2022

コメント(0)
緯度・経度から山までの距離と方角を求める　その3

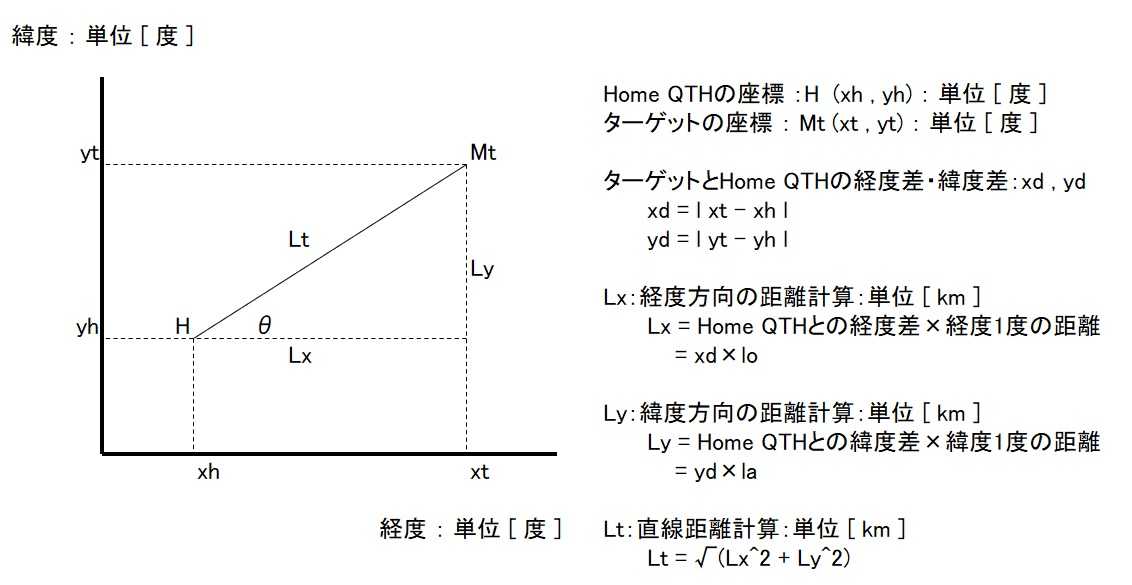

自局アンテナがあるHからターゲットMtまでの経度方向の距離：Lx、緯度方向の距離：Ly、直線距離：Ltを求めます。Lxはこの2地点の経度差×経度1度の距離、Lyは緯度差×緯度1度の距離で計算します。経度差：xd、緯度差：ydはHとMtの位置関係によってマイナスの値になるため差の絶対値とします。　xd = l xt - xh l　yd = l yt - yh l　Lx = xd × lo　　lo：経度1度の距離：90.16 km　Ly = yd × la　　la：緯度1度の距離：110.96 km直線距離Ltは三平方の定理から、　Lt = √(Lx^2 + Ly^2)以上で自局のアンテナ位置と山の頂上などの緯度・経度から直線距離とローテーター方角を求める計算式がそろいました。次回はGoogleマップで色々な地点の緯度・経度を調べます。　　　・・・続く

Aug 2, 2022

コメント(0)
緯度・経度から山までの距離と方角を求める　その2

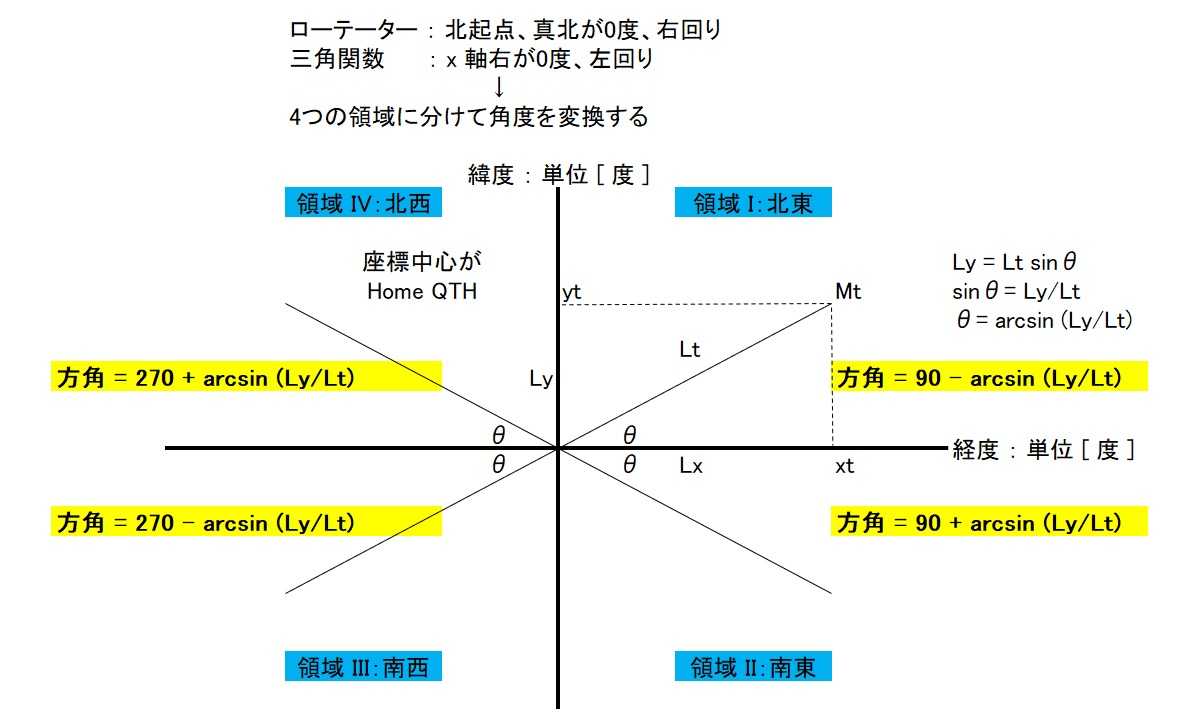

一般にローテーターの方角は北起点で真北が0度、右回りに最大360度です。それに対し三角関数はx軸正方向が0度（0 [rad]）、左回りに最大360度（2π[rad]）です。そこで領域を4つに分けて方角を計算します。　・ターゲットの座標　Mt (xt , yt)　単位：度　・自局のアンテナがあるHome QTHの座標　H (xh , yh)　単位：度　・Home QTHからMtまでの距離　Lt　単位：km　・Ltのx軸方向の大きさ　Lx　単位：km　・Ltのy軸方向の大きさ　Ly　単位：kmとします。領域 I：北東、領域 II：南東、領域 III：南西、領域 IV：北西のそれぞれの方向のMtとx軸のなす角度θを上図の様に定義します。領域 Iにおいて、　　Ly = Lt sinθ　　sinθ = Ly/Lt　と計算出来ます。θを求めるためにsinの逆関数arcsinを用いると、　　θ = arcsin (Ly/Lt)　となります。θはx軸正方向から左回りの角度なので、　y軸正方向から右回りのローテーターの方角は、　　方角 = 90 - arcsin (Ly/Lt)　と変換出来ます。領域 II、IIIではy軸方向の大きさがマイナス、領域 III、IVではx軸方向の大きさがマイナスになるので絶対値で計算します。それぞれのアンテナ方角を、　領域 II　　方角 = 90 + arcsin l Ly/Lt l　領域 III　　方角 = 270 - arcsin l Ly/Lt l　領域 IV　　方角 = 270 + arcsin l Ly/Lt lと変換して求めます。次回はLx、Ly、Ltの大きさ（距離：km）を緯度・経度から計算します。　　　・・・続く

Aug 2, 2022

コメント(0)
緯度・経度から山までの距離と方角を求める　その1

自局のアンテナ位置と山の頂上の緯度・経度から距離とローテーター角度を求める計算をします。簡単な方法として緯度・経度1度の距離を一定と仮定して三平方の定理と三角関数を用います。ここでの仮定は、　　　　　「関東平野周辺を地球上の球面ではなく緯度・経度で定まる長方形とみなす」となります。高緯度になるほど経度1度の距離が小さくなるので、先ずはこの仮定に誤差がどの程度含まれるかを検証します。関東平野の北緯36度、東経140度を中心に経度1度の距離をGoogle Earthで測定したところ、　北緯36度30分：89.59km　北緯36度00分：90.16km　北緯35度30分：90.73kmでした。この測定値からおおよそ、　(90.73 - 89.59) / 90.16 × 100 = 1.26 (%)程度の誤差が含まれる事になります。ローテーターの角度1.26%の誤差は実際の運用において問題にはならず、許容される誤差とみなして今後の計算を進めます。尚、緯度1度の距離は経度によらず110.96kmで一定です。以上から関東平野周辺においては、　緯度1度の距離：la = 110.96 km　　（桁数5, 緯度：Latitude）　経度1度の距離：lo = 90.16 km　　（桁数4, 経度：Longitude）と定めます。また、角度を求めるための三角関数は誤差を小さくするために経度よりも桁数がひとつ大きい緯度方向、つまり縦軸方向のsinを用いる事にします。　　　・・・続く

Aug 1, 2022

コメント(0)
ADブロックを外して驚いた

今はブラウザにADブロックを加えるのが一般化している思いますが、たまたま外して楽天ブログを閲覧して驚きました。記事を読むのが困難なほど広告が表示されます。これは楽天ブログからユーザーを遠ざける原因になっているのでは・・・？

Aug 1, 2022
