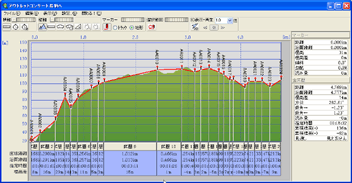

前回でルート定義が終わったので、ルートの断面図を表示できます。
（ルートを定義せずに断面図を表示することも可能ですが、手順がほとんど同じで、しかも保存できないので、ここでは説明しません。）

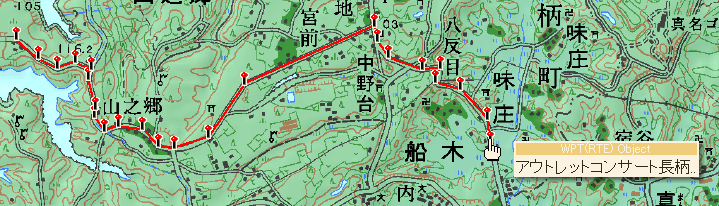

定義したルートのピンの上にカーソルを持っていくと、図のようにルートの名前がポップアップされます。
（クリックすると実寸の画像が見られます。）

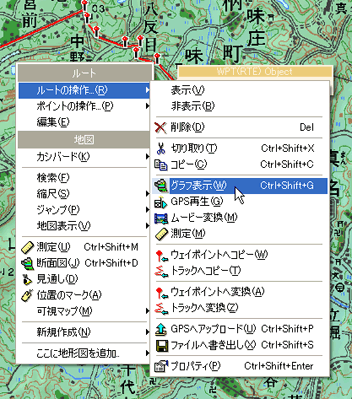

ルート名がポップアップされた状態で右クリックします。
すると、図のようなメニューが表示されるので、「ルートの操作」から「グラフ表示」を選択します。

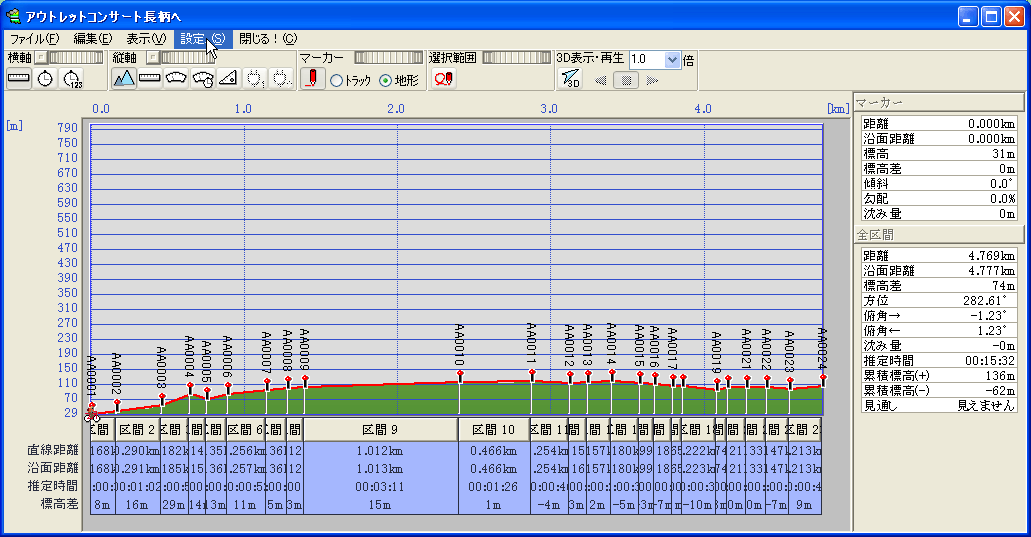

すると、断面図が表示されます。
しかし、一番上の断面図とだいぶ違います。これはグラフの標高の範囲が大きいからです。では、標高の範囲を小さくしてみましょう。

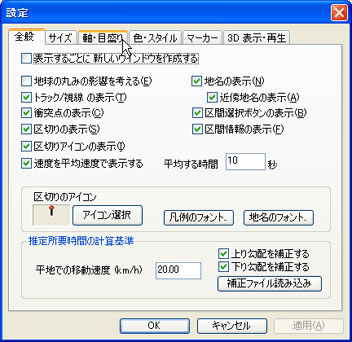

ウインドウ上部にあるメニューから「設定」をクリックします。


すると、図のようなダイアログが表示されます。

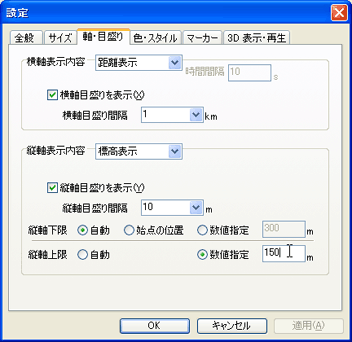

上のタブから「軸・目盛り」をクリックします。


すると、表示が変わります。標高の範囲を変えるには、一番下の項目「縦軸上限」の「数値指定」のラジオボタンをクリックして、フィールドに数値（ここでは150）を入力して「OK」ボタンをクリックします。

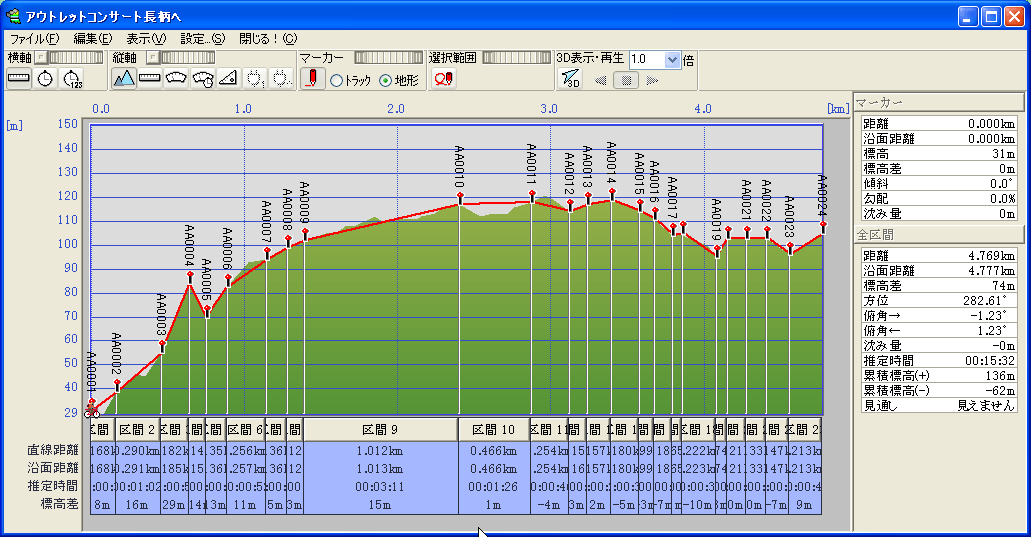

標高の範囲が変わって大きく見られるようになりました。
（クリックすると実寸の画像が見られます。）

おまけ

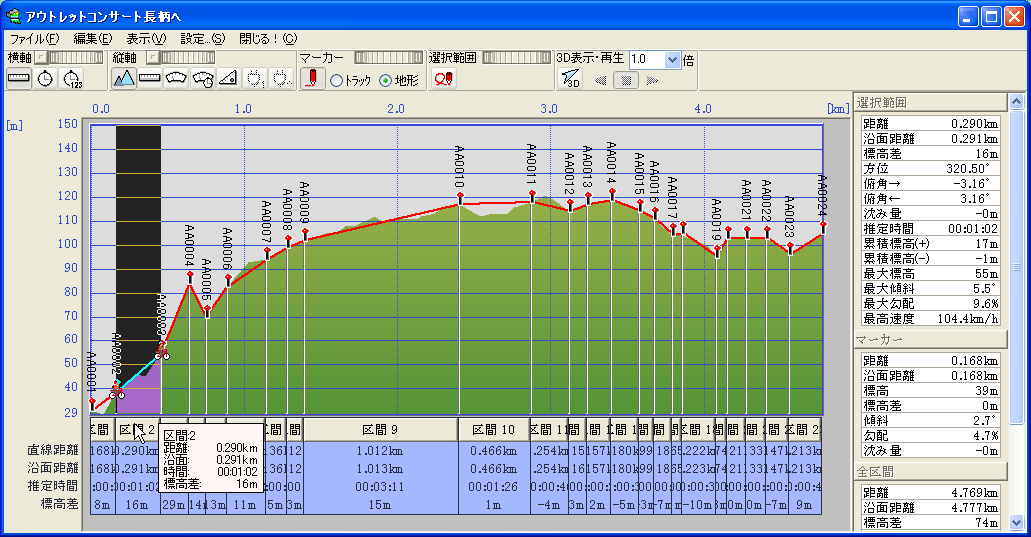

グラフの下の「区間（数字）」と書かれている部分をクリックすると、その部分が反転してその区間の情報が右側に表示されます。
ここでは「区間2」の部分をクリックしてみました。
（クリックすると実寸の画像が見られます。）

これでカシミール3Dの紹介は一区切りです。
また機会があれば、他の機能を紹介したいと思います。
質問などあったら、いつでもどうぞ。
