　　キジトラの動画編集パソコン2600K機と870機は、動画編集の際にCPU温度が上昇して、CPUクーラーやケースのファン達がうなってきてうるさい。2600K機はQuad時代に使用していたDelta社のダウンフローTypeのCPUクーラーである。一方、870機は、Express5800/70SタイプRBのサイドフローTypeのCPUクーラーである。特に、870機は温度上昇がひどいので、SpeedFanを使ってファンスピードをコントロールするため、うるささはひとしおである。

　　CPUの温度を抑えるため、CPUクーラーを交換することにした。ネットで調べたところ、良くCPUを冷却出来て、コストパフォーマンスが高いとされるCoolerMaster社のHyper TX3 EVOを選択した。

【Core i7-2600K機】
　　2600K機は、ケースと電源をExpress5800/GT110bのものを使っています。マザーは、AsrockのZ68を使っており、そのヘッダピンはケース・コネクターと多少の違いはあるが、特別のピン操作を行わなくても良い。ただ、電源SWとHDDランプ、電源ランプのコネクター配列がマザーのヘッダピンと異なっており、ランプの点灯が電源とHDDと逆となる程度である。

　　2600K機のCPUクーラーはExpress5800/53XeのCore2機に付属していたDelta社のものを流用していた。銅板が大きく、信頼性の高いクーラーであったが、冷却能力は余り高くないようだ。早速、ケースからマザーを外した。

　　　　　　　　　　        　　マザーボードをケースから取り出したところ。

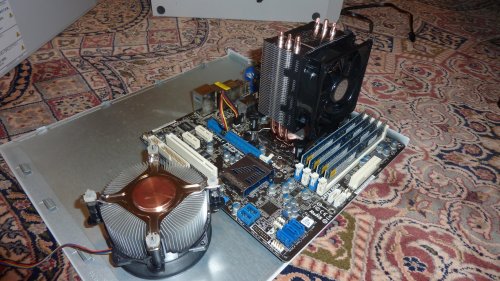

　　　　　　　　　　　   　　　　CPUクーラーをHyper TX3 EVOと交換したところ

　　　　　　　　　　　　        　      　　　PCケースにマザーを取り付け

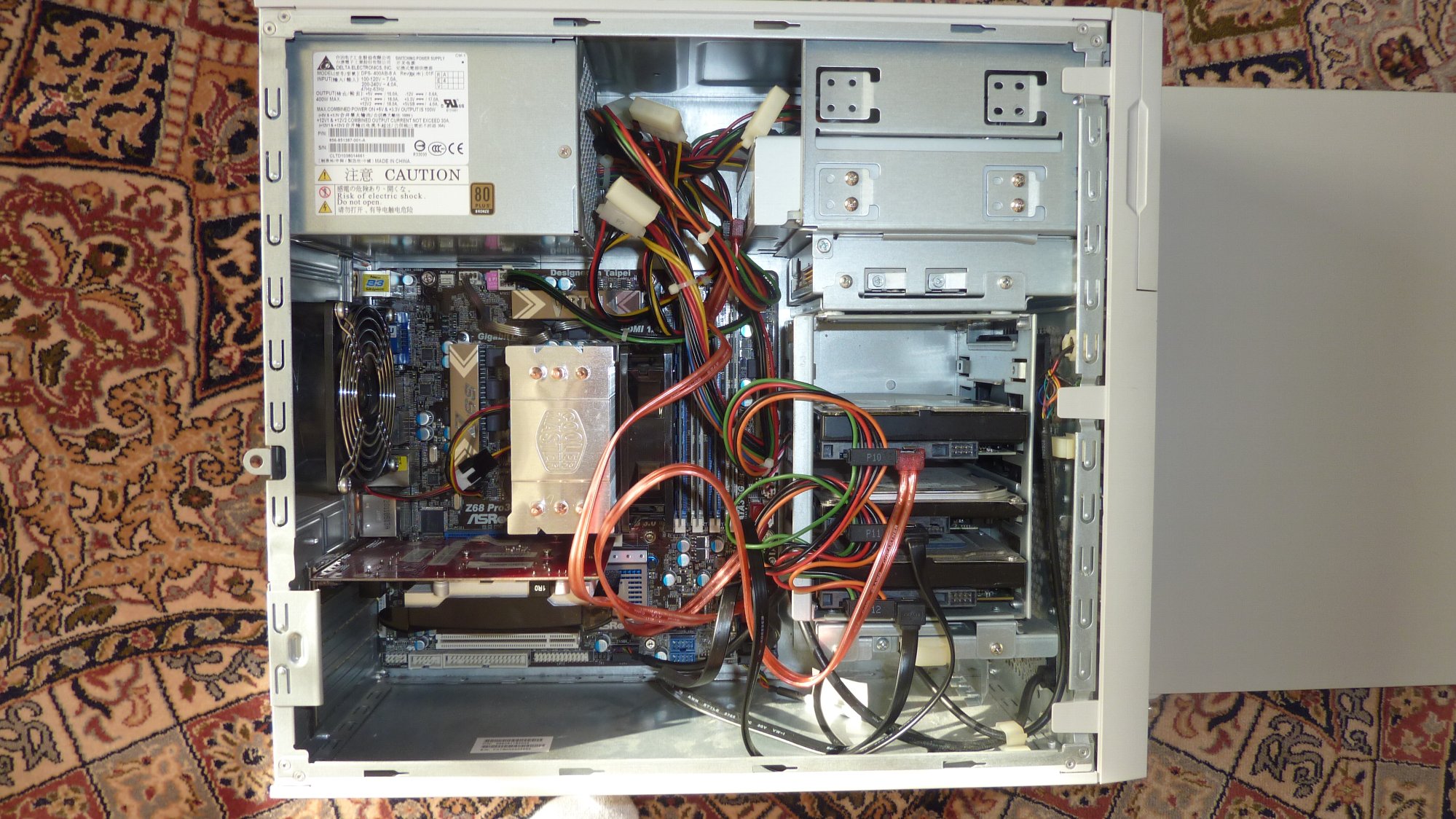

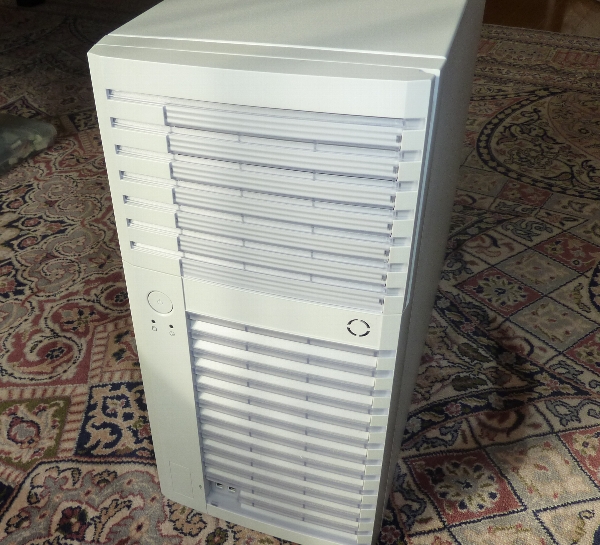

　　　　　　　　　　　　　　　　　　　　    クーラーを交換した2600K機の外観


　　　　　　　　　　　　　　　　　　　　　交換前の低負荷時CPU温度（室温19℃）

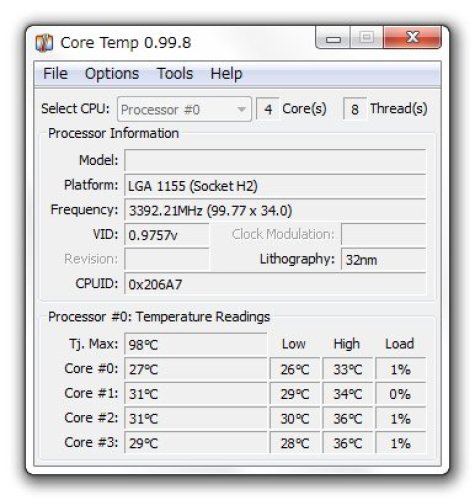

　　　　　　　　　　　　　　　　　　　　　　交換後の低負荷時CPU温度（室温19℃）



　　　アイドリング時のCPU温度は、クーラー交換前では、Max48℃でしたが、交換後はMax36℃と、10℃以上も低下していました。その後、通常のBlu-rayディスク作成用のエンコードを行いましたが、クーラー交換前では67℃くらいまで温度が上昇していましたが、交換後は58℃くらいまでしか上昇しません。しかも、ファンの回転数は上がらず、清音が保持されています。



【Core i7-870機】

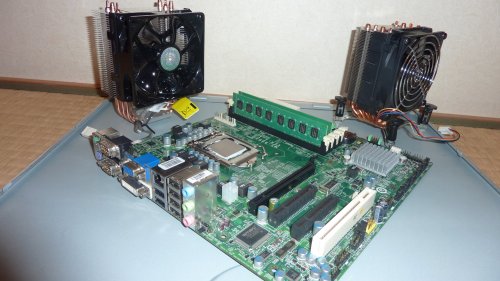

　　　　　　ケースからマザーボードをはずしたところ。TX3 EVOと同じサイドフロー

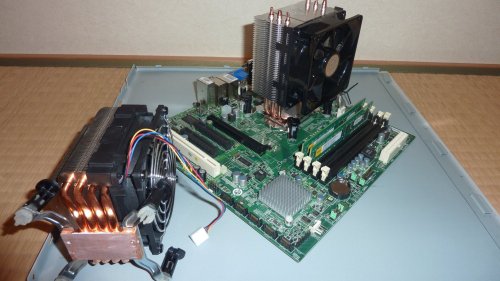

　　　　　　　　　　　　　　　　CPUからクーラーをはずしたところです。左側がTX3 EVO。

　　　　　　　　　

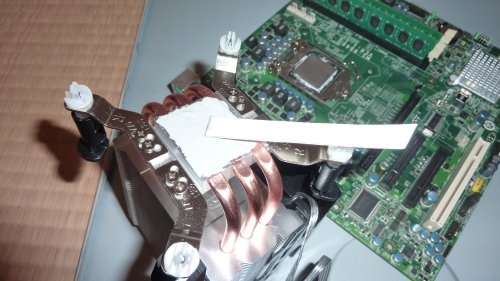

　　　　　　　　　　　　　　　CPUグリスを塗布する。グリスはTX3に付属していました。

　　　　　　　　　　　　　　　　　　　　　　　　TX3クーラーを取り付けたところ。

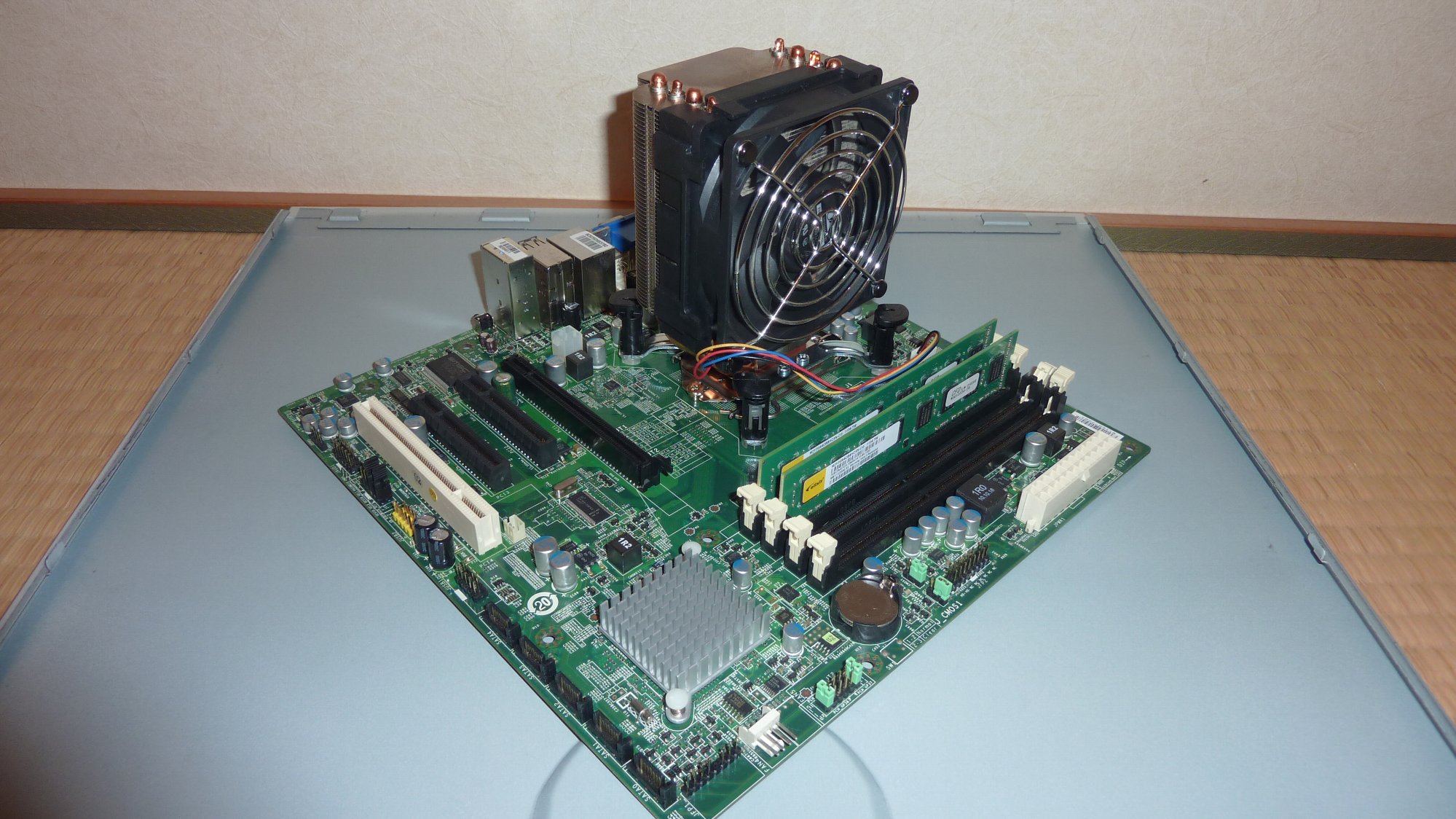

　　　　　　　　　　　　　　　　　　　　　マザーボードをケースに取り付けました。

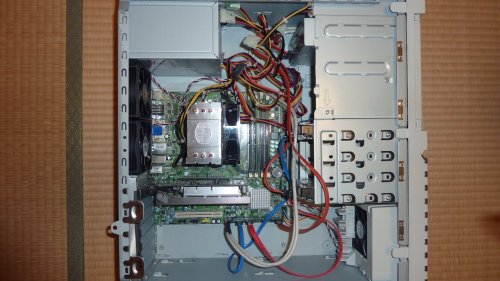

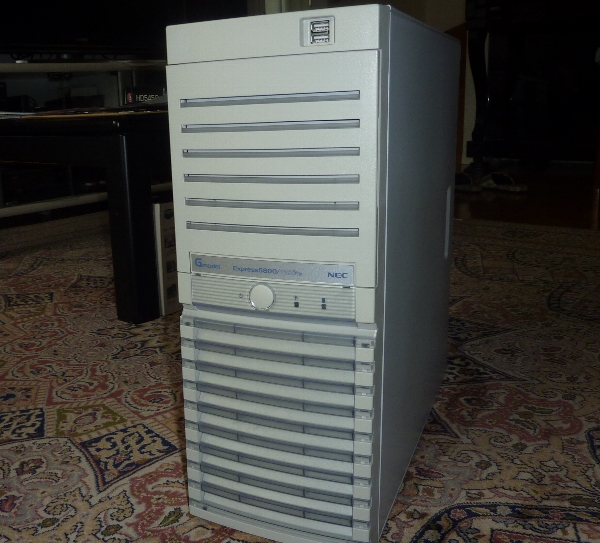

　　　　　　　　       　PCの外観（Express5800/110Geのケース、電源を流用）

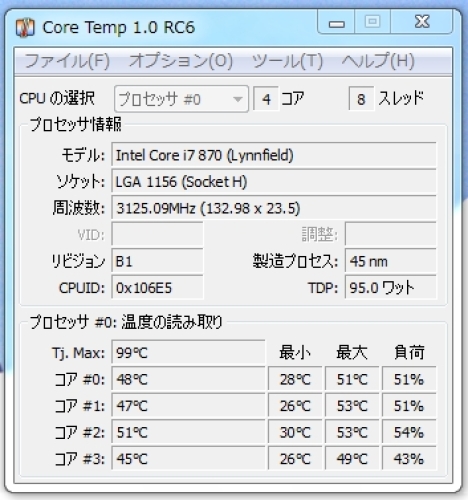

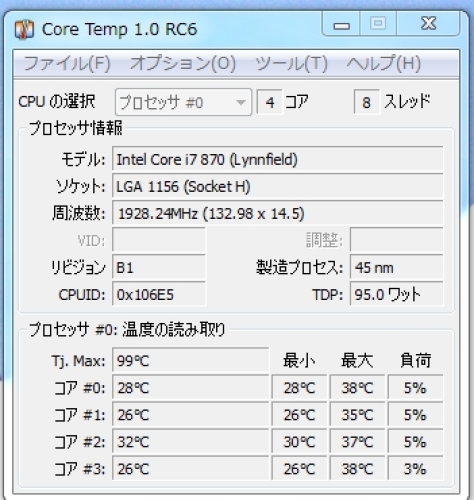

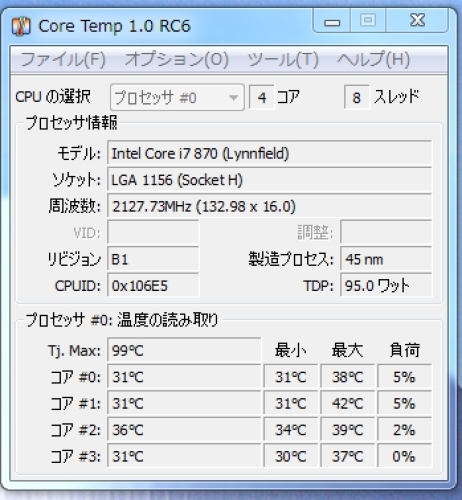

　　クーラー交換前は、アイドル時Maxが42℃だったのが、交換後Maxが38℃に低下していました。負荷時の温度は、クーラー交換前がMax62℃で、交換後がMax53℃を示しています。いずれもHyper TX3 EVOは高い冷却能力を発揮しました。


　　　最近、エンコードや映像キャプチャーの機会が増加して、PCが足りなくなっています。さてさて、もう1台組み立てるか。IvyBridgeにするか、それともHaswellにするか？？？
