　　動画編集作業でPCが足らなくなり、新しくデスクトップを組み立てることにしました。CPUは、IvyBrideがHaswellか迷いましたが、IntelのQSVがHaswellになって遅くなったという記事がちらほら見られるので、IvyBridgeのCore i7-3770にすることにしました。また、QSVを主に使うことから、グラフィックボードは装着せず、CPU内蔵グラフィック：HD4000を使うことにした。

【構成】

CPU 　　　　Core i7-3770Box Intel 3.4GHz HD4000
M/B 　　　　B75M Pro-M ASRock
Memory 　8GB×2 Silicon Power　SP016GBLTU160N22 DDR3 PC3-12800
HDD3　　　2TB WisternDigital
HDD2　　　1TB WisternDigital
HDD1　　　1TB WisternDigital
CPUクーラー Hyper TX3 EVO Push-Pin方式
PCケース 　Express5800/S70RB
電源 　　　　Express5800/S70RB内蔵 400W、80 PLUS BRONZE 取得
OS 　　　　　Windows7 Pro (64Bit)



　　　　　　　　　　　　　　　　　ASRockのB75マザーボード

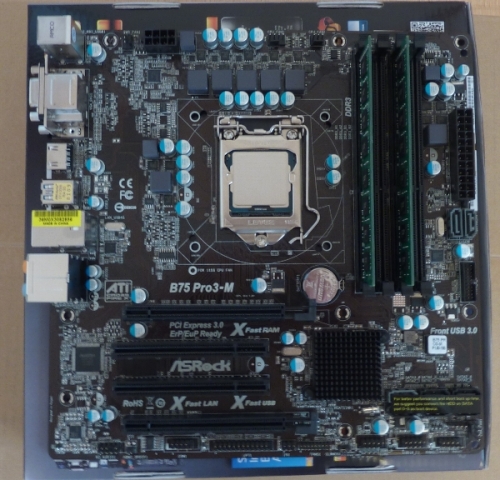

　　　　　　　　　　　　　　　　　　　メモリーとCPUを取り付ける

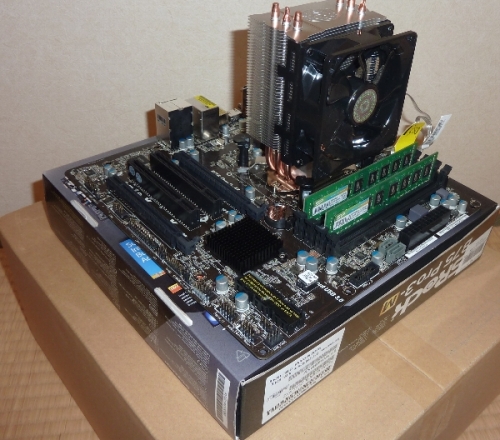

　　　　　　　　　　　　CPUクーラー　Hyper TX3 EVOを装着

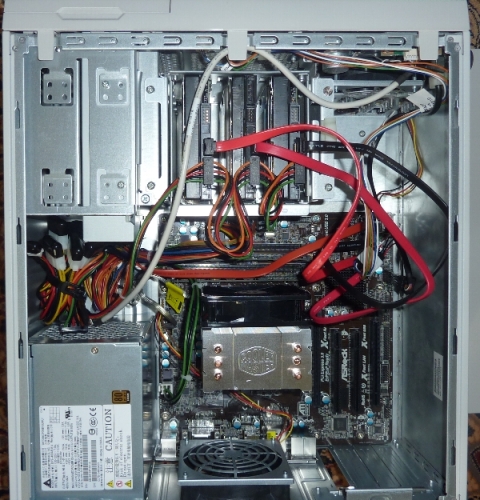

　　　　　　　　　　　　　　　　　　　Express5800/S70RBのケースに組み込む



　　PCケースにマザーボードを組み込む際に、マザー側のヘッダピンとケース側のコネクターが違ったため、かなり手こずりました。違った箇所は、



1)フロントSW,電源ランプ,HDDランプ

2)フロントUSB

3)12V　ATX電源



1)の接合は、Ainexのピン配列変換ケーブルで一つひとつ結合させました。

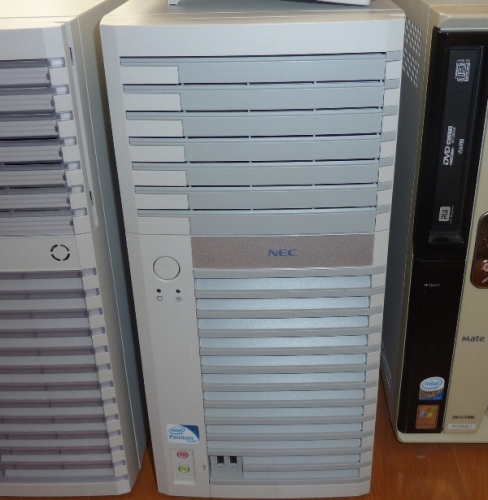

　　　　　　　　　　完成したCore i7-3770機の外観（真ん中）



　　組み終わって、電源を入れたがSWが入らなかった。結局、HDDを３つとも開放したのち、BIOSのCMOSクリアー（ジャンパーピンのショート、必ず電池をはずしてから）をしたらば、BIOSの表示が出ました。途中で、マザーボードからショートの煙などが出ましたが、無事OSのインストールまで辿り着きました。



　　早速、CPU温度を測定しました。室温19℃。

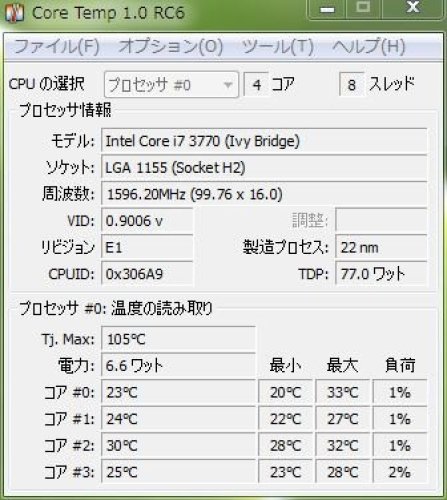

　　　　　　　　　　　　　　　　アイドリング時のCPU温度（室温19℃）

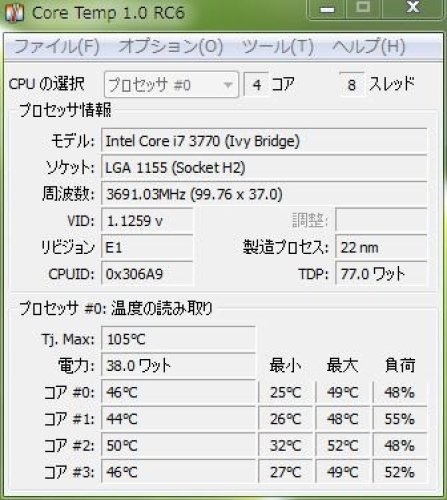

　　　　　　　　　　　　　　　　　　　　負荷時のCPU温度（室温19℃）
