June 16, 2021
カテゴリ：天文
ASIカメラで撮影されたFitsファイルの画像処理あれこれ、第2弾。 画像をカラー化して星雲のあぶり出しなどの調整をする際に遭遇したあれこれについて記したいと思います。

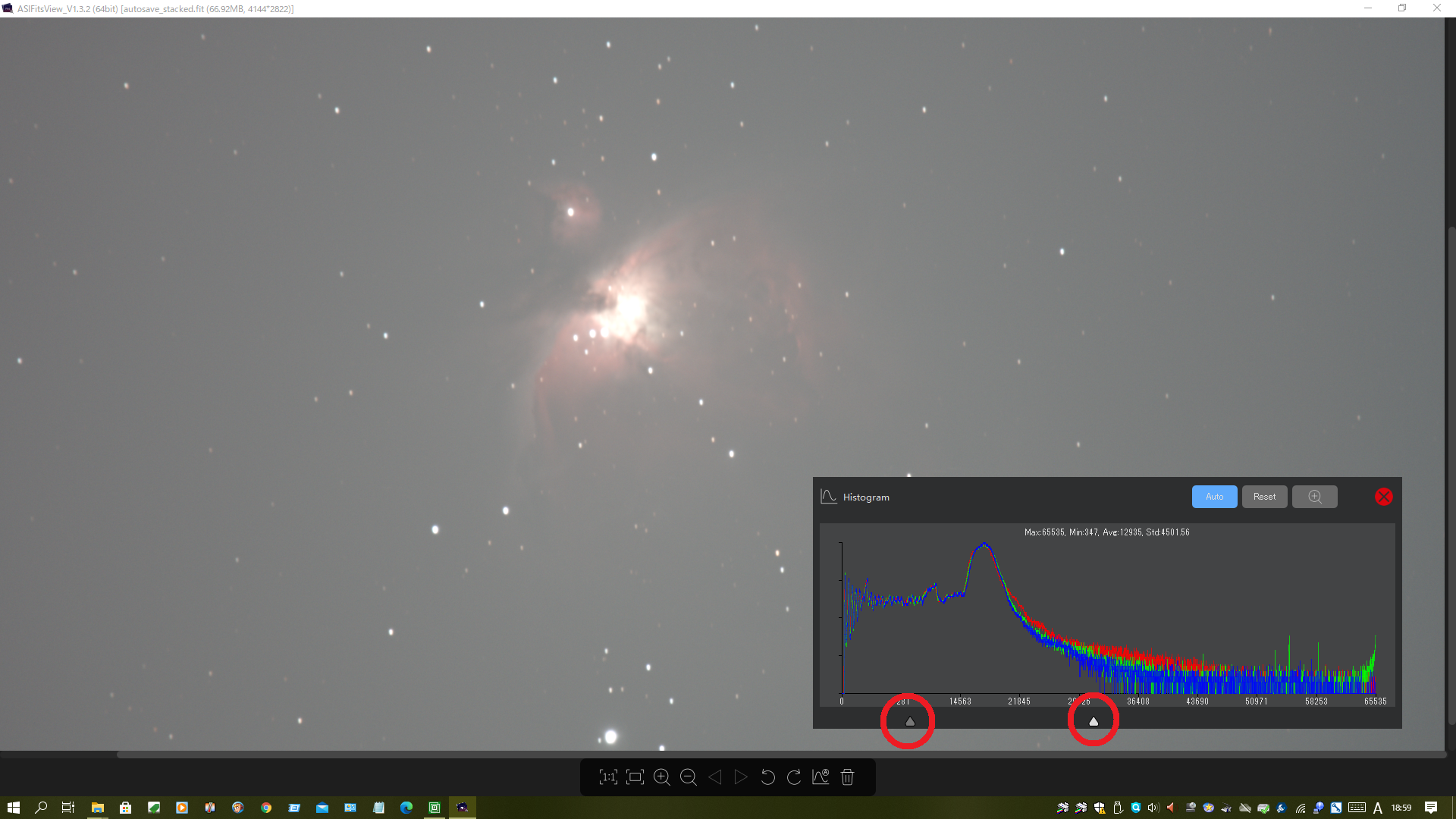

ASIカメラから得られたFitsファイルをステライメージに取り込み、RGB画像にしたのち、色の深度を増加させようとしたり、色の調整をしようとしても、思ったように出来ない。 ところが、ZWO社のアプリであるASIFitsViewでヒストグラムのスライダーを少しスライドさせるだけで、いとも簡単に色の深度の増加や色相を調整できる。この違いは何なのか。もはや、画像処理の使い手諸氏の教示コメントを期待するしかありません。 1．Fitsファイルの現像および画像調整 ASIカメラを使って ASILive を実行すると、「ASILive_AutoSave」フォルダ内に次のフォルダとファイルが自動保存されます。  ASIStackアプリで自動保存されるファイル上の autosave_stacked.fit ファイルはカラーの画像ファイルで、Singleframe フォルダ内の Fitsファイルは、モノクロ（Bayer配列）ファイルとなっています。 2．ASIFitsViewアプリを使う画像調整 スタックされたFitsファイルの画像である autosave_stacked.fit をASIFitsViewアプリで開き、ヒストグラムを表示させると下の画面となります。  autosave_stacked.fitをASIFitsViewで開いた画面ヒストグラムの下部にある２つのスライダーを左右に調整するとカラーの色調を調整することが出来ます。最適と思われるように調整した画面が下の画面です。  ASIFitsViewのヒストグラムで調整した画面調整後の画像が下の画面です。ヒストグラムのスライダーを調整するだけでカラーの深度を増加させ、星雲のあぶり出しも簡単に調整することができます。  画像調整を終えた画像ファイル 3．ステライメージを使う画像調整 ASIStackでスタッキングされたFitsファイル：autosave_stacked.fit をステライメージに読み込むとカラー化された画像が表示されます。  autosave_stacked.fitをステライメージで開いた画面教科書に従い、画像調整をしてみますが、色の深度を増加させることが出来ません。  ステライメージのレベル調整画面さらに、トーンカーブで色相の調整や星雲のあぶり出しなどを試みますが、下の画面のとおり、余り変わり映えしません。星雲の微妙なモクモク感のある描写をあぶり出すことは到底できません。どなたかYouTubeにでもステライメージによる典型的なカラー深度の深化や色相調整の方法論をアップしていただけると助かるのですが。  ステライメージのトーンカーブ調整画面ASIFitsView と、ステライメージによるカラー深度や色相の調整結果を下にまとめてみました。ステライメージによる調整はあきらめざるを得ません。ステライメージの他にDSSなども試してみましたが、うまく調整できませんでした。  ASIFitsViewとステライメージ画像の比較 4．そもそのFitsファイルとは Fitsファイルは、画像ファイルのフォーマットの一種ですが、他のフォーマットと異なり、「ヘッダ」と「画像データ」の２つから構成されています。その「ヘッダ」なるものは、FitsファイルをStiringなどのエディターで開いて見れば、ファイルの冒頭の位置で読むことができます。  autosave_stacked.fitをエディターで開いた画面「SingleFrame」フォルダ内の Fitsファイルがモノクロファイル、「autosave_stacked.fit」ファイルがRGBファイル。これら２つのファイルの「ヘッダ」を比較してみます。 「SingleFrame」フォルダ内の Fitsファイルのヘッダ SIMPLE = T / file does conform to FITS standard BITPIX = 16 / number of bits per data pixel NAXIS = 2 / number of data axes NAXIS1 = 4144 / length of data axis 1 NAXIS2 = 2822 / length of data axis 2 EXTEND = T / FITS dataset may contain extensions COMMENT FITS (Flexible Image Transport System) format is defined in 'AstronomyCOMMENT and Astrophysics', volume 376, page 359; bibcode: 2001A&A...376..359H BZERO = 32768 / physical = BZER+BSCALE*array_value BSCALE = 1 / physical = BZERO + BSCALE*array_value XBINNING= 1 / Binning factor in width YBINNING= 1 / Binning factor in height EXPOINUS= 5000000 / Exposure time in us GAIN = 390 / The ratio of output / input BRIGHT = 390 / Brightness of image WB_RED = 50 / White Balance(Red) WB_BLUE = 50 / White Balance(Blue) CBLACK = 0 / Initial display black level in ADUs CWHITE = 65535 / Initial display white level in ADUs PEDESTAL= 0 / Correction to add for zero-based ADU SWCREATE= 'ASILive ' / Name of software that created the image SWOWNER = 'ZWO ' / Licensed owner of software DATE-OBS= '2021-03-18T11:54:30.620' / UTC start date of observation BAYERPAT= 'RGGB ' / Debayer pattern,such as RGGB,BGGR,GRBG,GBRG COLORTYP= 'RAW16 ' / Color space, such as RAW8,RAW16,RGB24 INPUTFMT= 'FITS ' / Format of file from which image was read CSTRETCH= 'Medium ' / Initial display stretch mode INSTRUME= 'ZWO ASI294MC Pro' / Camera model XPIXSZ = 4.63 / Pixel Width in um YPIXSZ = 4.63 / Pixel Height in um EXPTIME = 5. / Total Exposure Time (s) EXPOSURE= 5. / Exposure time in seconds CCD-TEMP= 0. / CMOS sensor temperature in C END 「autosave_stacked.fit」のヘッダ SIMPLE = T / file does conform to FITS standard BITPIX = 16 / number of bits per data pixel NAXIS = 3 / number of data axes NAXIS1 = 4144 / length of data axis 1 NAXIS2 = 2822 / length of data axis 2 NAXIS3 = 3 / length of data axis 3 EXTEND = T / FITS dataset may contain extensions COMMENT FITS (Flexible Image Transport System) format is defined in 'AstronomyCOMMENT and Astrophysics', volume 376, page 359; bibcode: 2001A&A...376..359H BZERO = 32768 / physical = BZERO+BSCALE*array_value BSCALE = 1 / physical = BZERO + BSCALE*array_value XBINNING= 1 / Binning factor in width YBINNING= 1 / Binning factor in height EXPOINUS= 5000000 / Exposure time in us GAIN = 390 / The ratio of output / input BRIGHT = 390 / Brightness of image STACKCNT= 37 / Stack frames WB_RED = 50 / White Balance(Red) WB_BLUE = 50 / White Balance(Blue) CBLACK = 0 / Initial display black level in ADUs CWHITE = 65535 / Initial display white level in ADUs PEDESTAL= 0 / Correction to add for zero-based ADU SWCREATE= 'ASILive ' / Name of software that created the image SWOWNER = 'ZWO ' / Licensed owner of software DATE-OBS= '2021-03-18T11:57:25.624' / UTC start date of observation BAYERPAT= 'RGGB ' / Debayer pattern,such as RGGB,BGGR,GRBG,GBRG COLORTYP= 'RAW16 ' / Color space, such as RAW8,RAW16,RGB24 INPUTFMT= 'FITS ' / Format of file from which image was read CSTRETCH= 'Medium ' / Initial display stretch mode INSTRUME= 'ZWO ASI294MC Pro' / Camera model XPIXSZ = 4.63 / Pixel Width in um YPIXSZ = 4.63 / Pixel Height in um EXPTIME = 5. / Total Exposure Time (s) EXPOSURE= 5. / Exposure time in seconds CCD-TEMP= 0. / CMOS sensor temperature in C END モノクロ（Bayer配列）とカラー（RGB画像）ファイルのヘッダの違いは、赤で記した箇所です。大きな違いは、モノクロが2次元、カラーが3次元の違いのみです。撮影した条件などがヘッダに書き込まれていますが、これ以上のことは素人には立ち入れません。 5．まとめ 1．ASIカメラで撮影したFitsファイルの画像調整は、ZWO社のアプリであるASIFitsViewで簡単に画像調整が可能。 2．ASIカメラのFitsファイルをステライメージやDSSなどでカラー深度の深化や色相の調整をトライしたが ASIFitsView のようには調整できませんでした。 （続く） お気に入りの記事を「いいね！」で応援しよう
