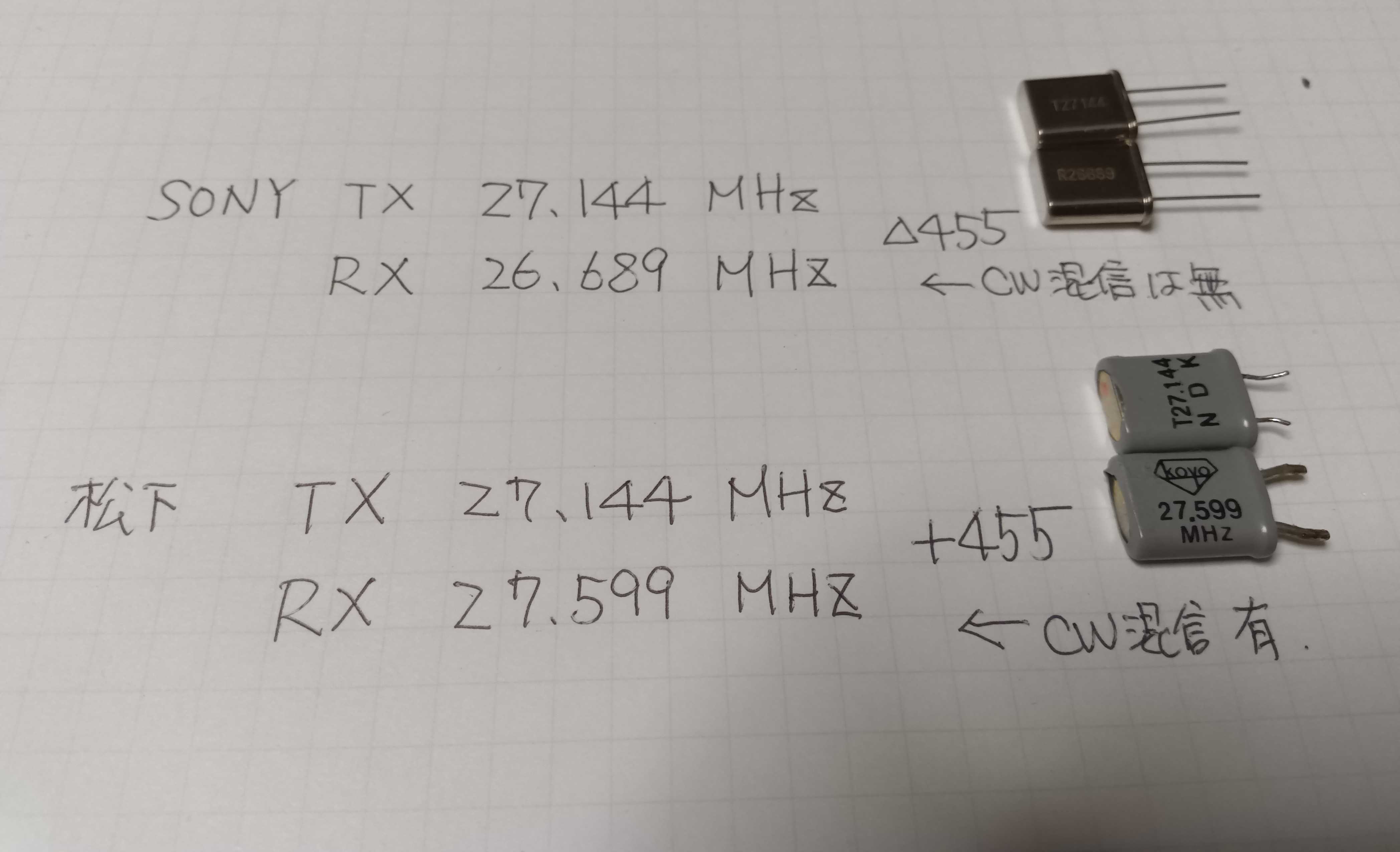

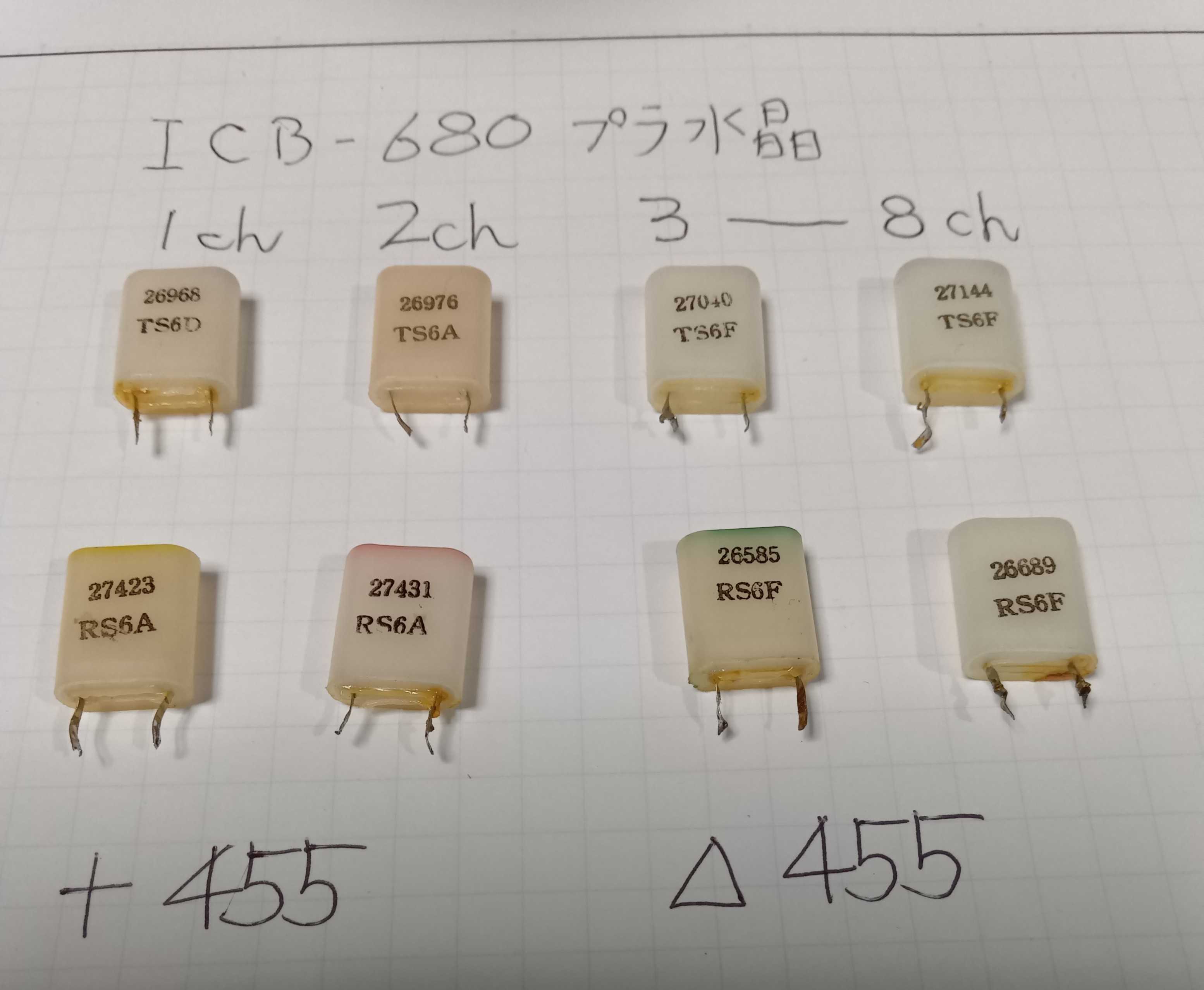

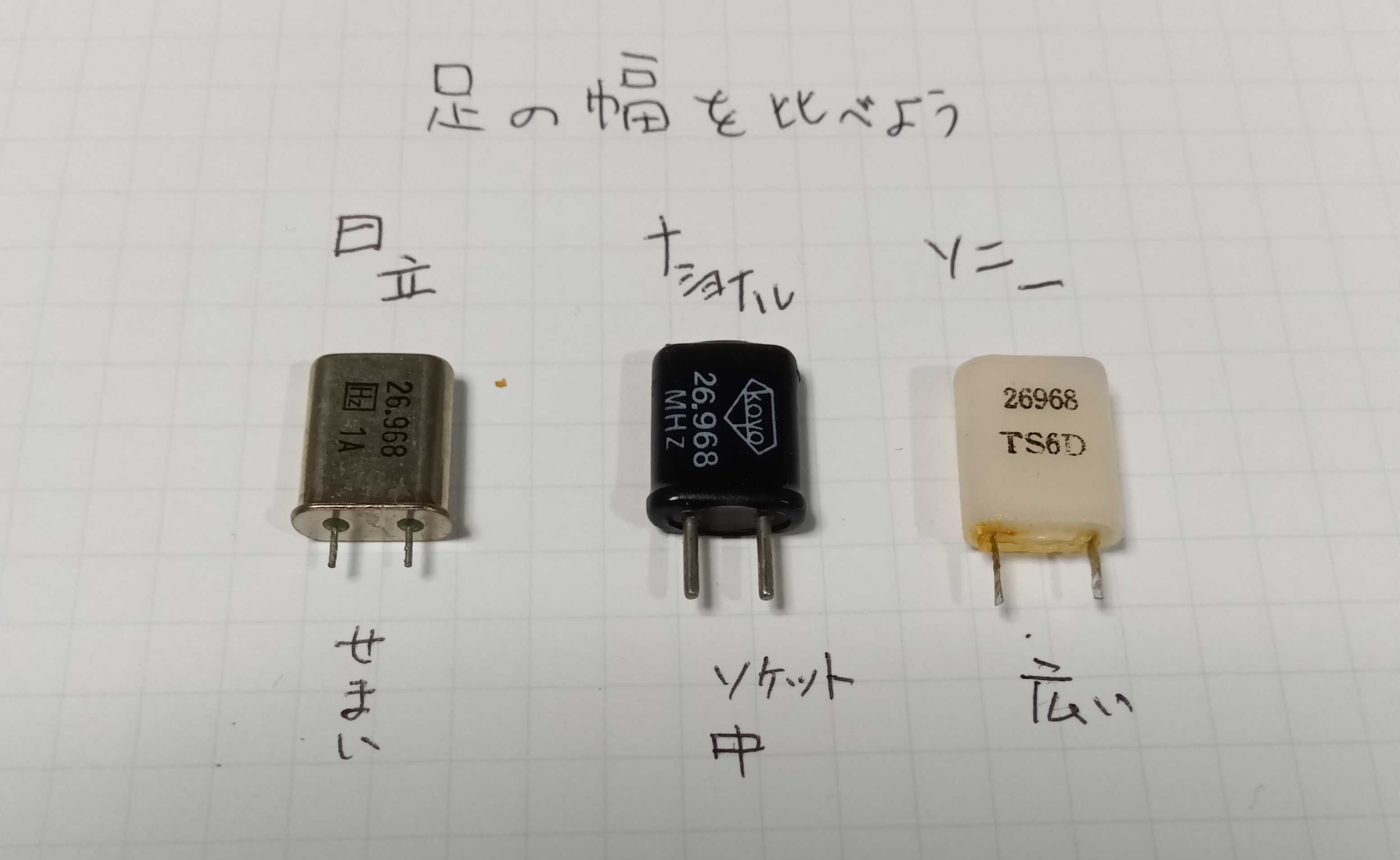

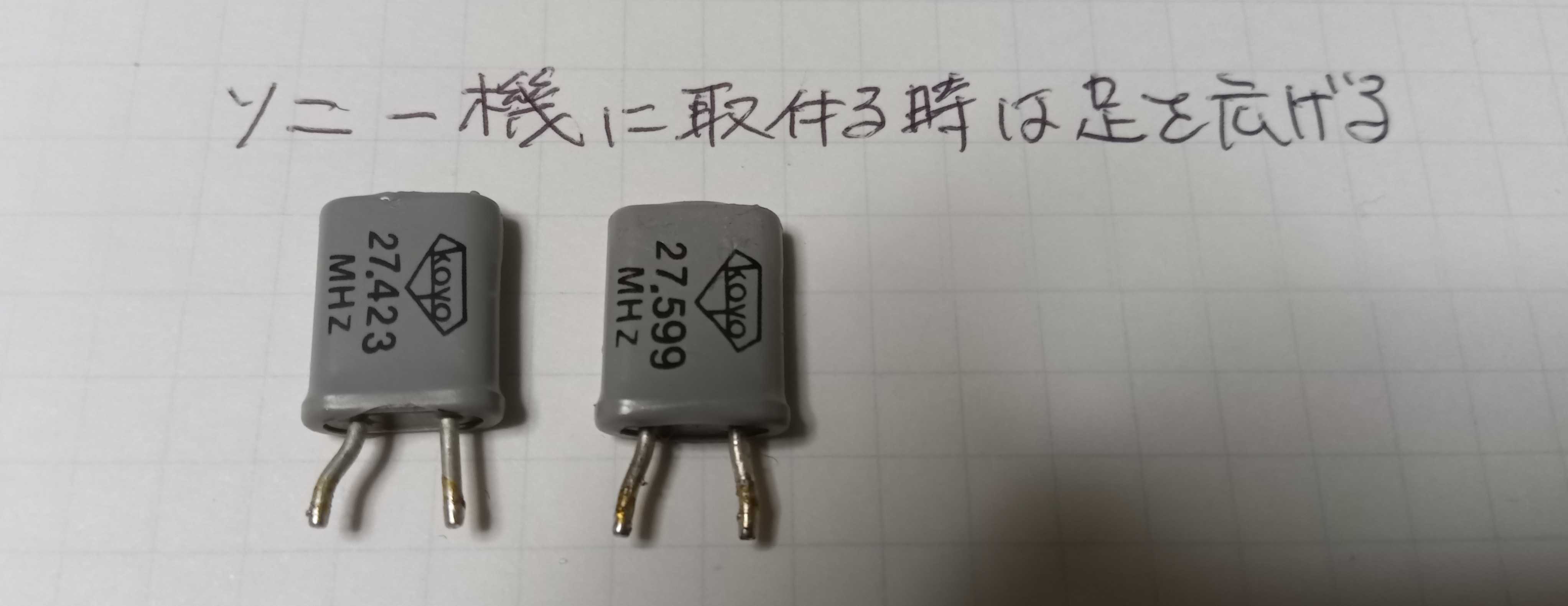

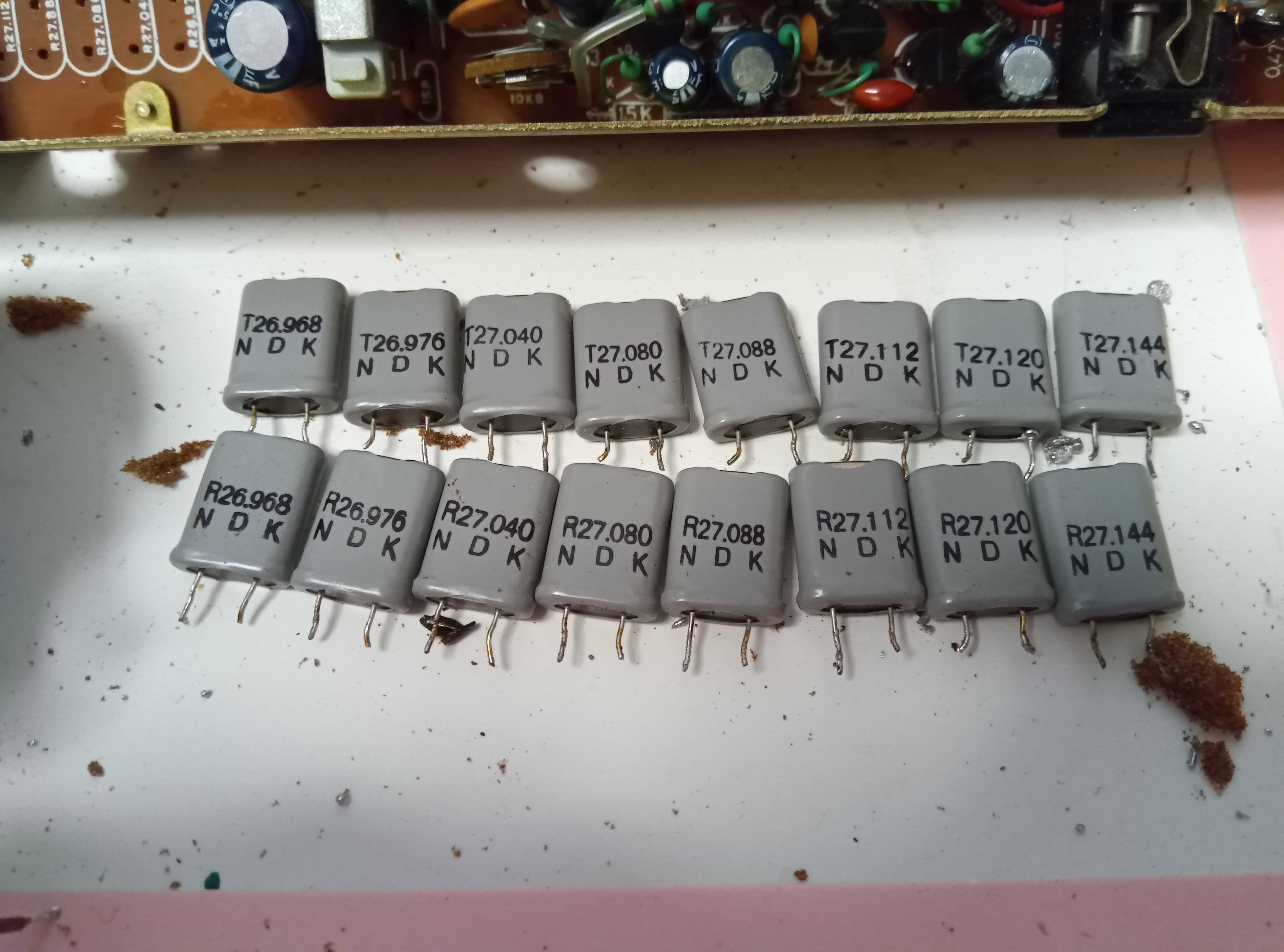

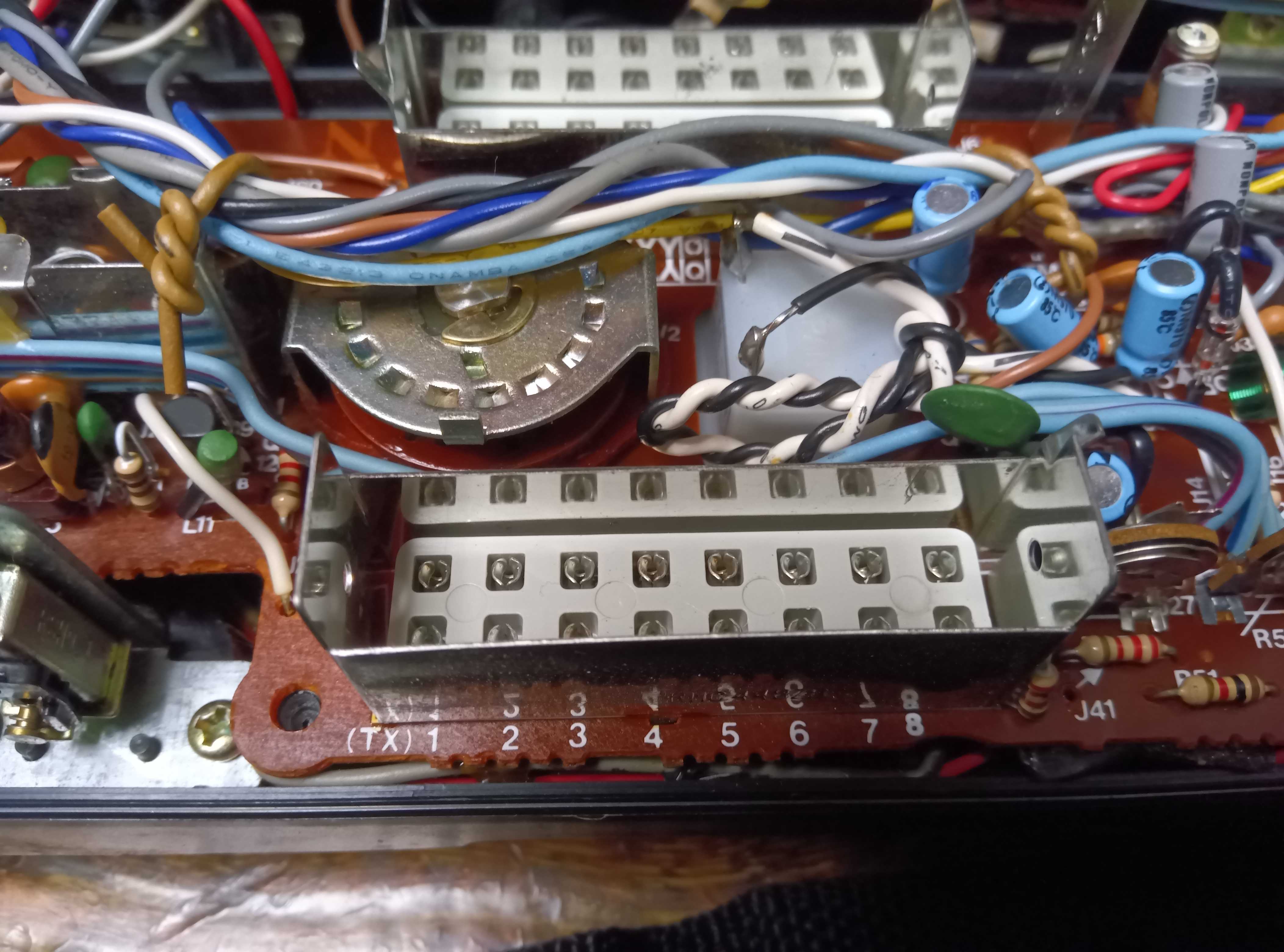

ソニーのICB- 680.670は プラスチック水晶を採用している為 製造から40年以上経ち部品内部が劣化して 発振しても周波数がかなりズレてます。 感覚として、±0.001から0.008MHz、 AMだから復調するけど声がFズレで モガモガ聞こえます。 Fズレを修理するのは 金属カバーの水晶へ交換してしまうのが 確実で早いです。（劣化が少ない水晶） 水晶は8波 送信、受信、16個必要です。 新品セットはオークションなどで 約１００００円程度で購入できます。 または、 特別に製作して、頒布されている ライセンスフリーのOM局さんがいます。 私も数セット購入させていただきました。 素晴らしく精度の良いものでした。 捜してみてください。 もし、予算をかけたくないのなら 中古市民ラジオのジャンクから金属水晶を 入手します。うまくいけば送料込で3000円 から6000円程度かと思います。 ＊写真は信和無線の市民ラジオから水晶を 外した状況です。  ジャンクで利用できる 市民ラジオは限られた４機種です。 日立 CH-580 ナショナル RJ-35 .RJ-380 信和 SH702Jです。 これらは 8チャンネル機で 送・受信に 各8個、計16個の金属水晶が入ってます。 中間周波数は455キロヘルツ、 ICB-680・670 に適応します。 では新品または中古の金属水晶を入手したら 送受信可能である、ICB-680.670の プラスチック水晶を外して交換します、 ハンダ作業を伴う電子工作の基礎が無い方 はかなり難しいと思ってください。 失敗しないコツは、680.670側の 水晶取り外しには、基板上のハンダを吸取り線を 使って丁寧にハンダを取り除き、プリント基板 を傷めず作業する事が一番です。 また、 ジャンク無線機の日立・信和から取り外す 金属水晶は極端に足が短く幅は狭いです。  足の間隔が狭い場合は足を広げる加工したりして 取り付けます。 また、中古外しの水晶はまれに１個か２個死んでます。 （発振しないやつがあります。） エフズレの無い金属カバーの水晶ですが さすがに40年経っていて通電もなく、 劣化してシンデマス。以前、肝心の 8チャンネルのみ発振しないジャンクを入手してしまい かなりがっかりしました。 またデッドストックの 中古極上と思われたジャンクにもハズレは ありました。やはり新品購入が無難です。 (ジャンクからの虎の巻) ナショナルの金属水晶ですが、 ハンダで固定されていなく、BOXに挿してある タイプの為、簡単に抜いて外す事が可能です。 写真はRJ380の基板、水晶はソケット式です。  680に取り付ける場合は足を加工します。 足の加工はラジオペンチで間隔を広げないと 収まりません また足も太いため、 基板の穴を一回り太くする加工も必要 広げるイメージは凸って感じです。  余談です。 ナショナルから取り出した水晶は受信時に ６から８チャンネルにCWの混信が多いです。 金属水晶を交換、整備済と言われた 680.670を入手された方で なんだか他人の680と違って CW 混信多いんだ よな。と思った方、それナショナルからの移植 ものですよ。 Eスポがあがった日曜日、27.144で 連続でCQ TEST DE JP1IUZ K が ツート ツート ツーツートツー 延々と聞こえます。 せっかくナショナルから 憧れの整備済の680にしたのに なんで？って これは水晶の周波数が アマチュア無線 CW帯の高調波が近い為、 コンテストが多い日曜などはイメージ混信が多く ６－８CHが使い物にならなくなります。 ナショナルあるある問題です。 RJ-35.480を愛する私には、当たり前ですが。 ナショナル）受信用に明記されている水晶は 27.144+455=27.599Mhzになります 日立、信和では受信周波数に マイナス455キロヘルツを採用しています。 27.144-455=26.689Mhzです。 こちらの周波数にはCWの高調波などは出現 しないため、快適に運用できます。 しかしながら、東京都心部では、 1、2チャンネルにFM放送のイメージ混信 が大きく入ります いま入手できる新品の金属水晶はおおむね マイナス455で製作販売されているため、 実際、入れ替えてみると、1.2のチャンネルは 使えないってことが多いです。 もちろん放送局の近さやロケーションにも よりますが FMお化けがでやすい東京で有名なポイント 佃大橋、 江東区、墨田、竹芝桟橋、羽田、千葉港 など、自分が運用する主体ポイントが １．２CHが使えませんでした。 でも調べてみると なんと、本家ソニーのプラスチック水晶 1、2チャンネルは 受信部はプラス455を採用しています。 東京生まれのソニー。680開発時以前より FM局があった為イメージ混信でうまく 回避しています。さすがです。   ジャンクから水晶交換して見ようかな？ と思った人、 おすすめはするジャンク 日立または信和を選びましょう。 日立は足が超短いですが何とか移植できます。 超難しいけど。 東京近郊の方むけのお話 スペシャル680を製作するならば、 信和、日立の中古を選んでみるか。 確実な新品を交換しましょう そして 受信部の1、2チャンネルのみ ナショナルのジャンクより金属水晶を 移植しましょう。 CWもFMイメージ混信無し！最高です。 ここまでくるとのエフズレの無い オリジナルにちかい ICB- 680 で全国各地 で活躍できる１台になるでしょう。 エフズレのICB- 650.700などは RJ-38.270あたりの格安ジャンクから 水晶を抜いて修理をおすすめします。 オールドリグで １、２チャンネル、台湾DXなんかも 楽しみになってきますね。 また、いままでの680,670の中古やジャンクを 整備した経験上の話です。 外観が綺麗な極上品、デッドストックに思われ たもの→3台に1台 受信感度にハズレがありました。 正直とてもがっかりでした。 やはり通電が長い間されず、忘れられたものは劣化が が進んだのかなあ。 使用頻度が高く、外観がボロボロでもそれなりに 送受信可能なもの5台に1台が受信感度にハズレが ある程度でした。機械はある程度使われからこそ、 の実績なのでしょうか。 ジャンクでも680良い値段しますよね。 5000円から10000円程度でしょうか？ 通電・送受信可能は15000円程度かな？ 綺麗な個体は整備してなくても、ものすごく 高くなってしまうのでレストア前のものは やはり、ジャンクと思ってください。 ボロボロでも、お宝が見つかるのも面白いし。 自分で修理したり調整した機械で遠距離交信 できるのはとても楽しいです。 では、お読みのみなさんありがとうございます お空でお会いしましょう！ ７３ 写真 信和から摘出したNDK製16個、 TX.RX区別してます。まあまあ足が長いです。
