2026.03.04
カテゴリ：◆ふじ山子どもおもちゃ病院【開院予定】◆
◆受取日；２０２６年０２月１５日（日曜日）

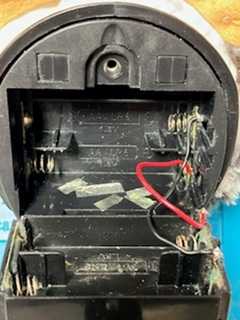

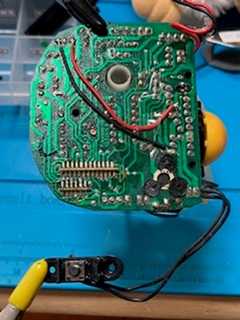

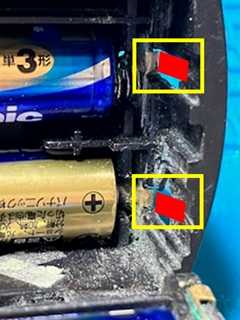

◆受取場所；富士宮市 大富士交流センター ◆治療したおもちゃ；初代 ファービー（１９９８年製） ❤修理番号：５６３❤  ◆故障内容の確認 ①動かない。 ・乾電池の劣化腐食が非常に酷い。（単３乾電池４本仕様）  ◆治療内容 ①電池ケースを開けると今までに見たことない 状態の乾電池とケースでした。 ②電池ケースは2分割になっていて、内部端子の爪が 折れていました。 ・折れた爪は見つかりませんでした、リン青銅版から 端子を作成しようと考えましたが、底部電池ケースの 端子と接触する構造で強度が必要と考えて作成は諦めて リード線で直接繋ぐようにしました。 ※赤➡部分が折れた部分です。   ③上下の電池ケースをリード線で繋げました。 ・電池ケース出口で電圧を測定すると、６.３Ｖ の電圧が出ていたので、電池ケースの修理は完了 として故障原因を探します。  ④外部電源で６.３Ｖの電圧を掛けて動作を 確認すると動きません。 ⑤電池ケースの底部に有るリセットスイッチを 確認すると端子部が腐食していてタクトスイッチを 押しても導通がないので手持ちのスイッチと交換 しました。   ⑥タクトスイッチ交換後、スイッチを入り切りしていると 短く動いて、喋ることが確認出来ました。 ・モーターは無事のようです。  ⑦スピーカーを取り外して良否判定すると問題なく 鳴るので問題ない様です。  ⑧サブ基板の再ハンダを行い動作を確認しましたが 変化なく動作しなくなりました。  ⑨他にも故障原因として、赤外線ＬＥＤ関係の確認と 傾斜センサー等の確認が有りますが、私の技量では 難しいので治療困難として依頼者に説明する予定です。 ◆返却予定日；２０２６年０３月１５日 お気に入りの記事を「いいね！」で応援しよう
