本日のオモチャ修理はこちら。

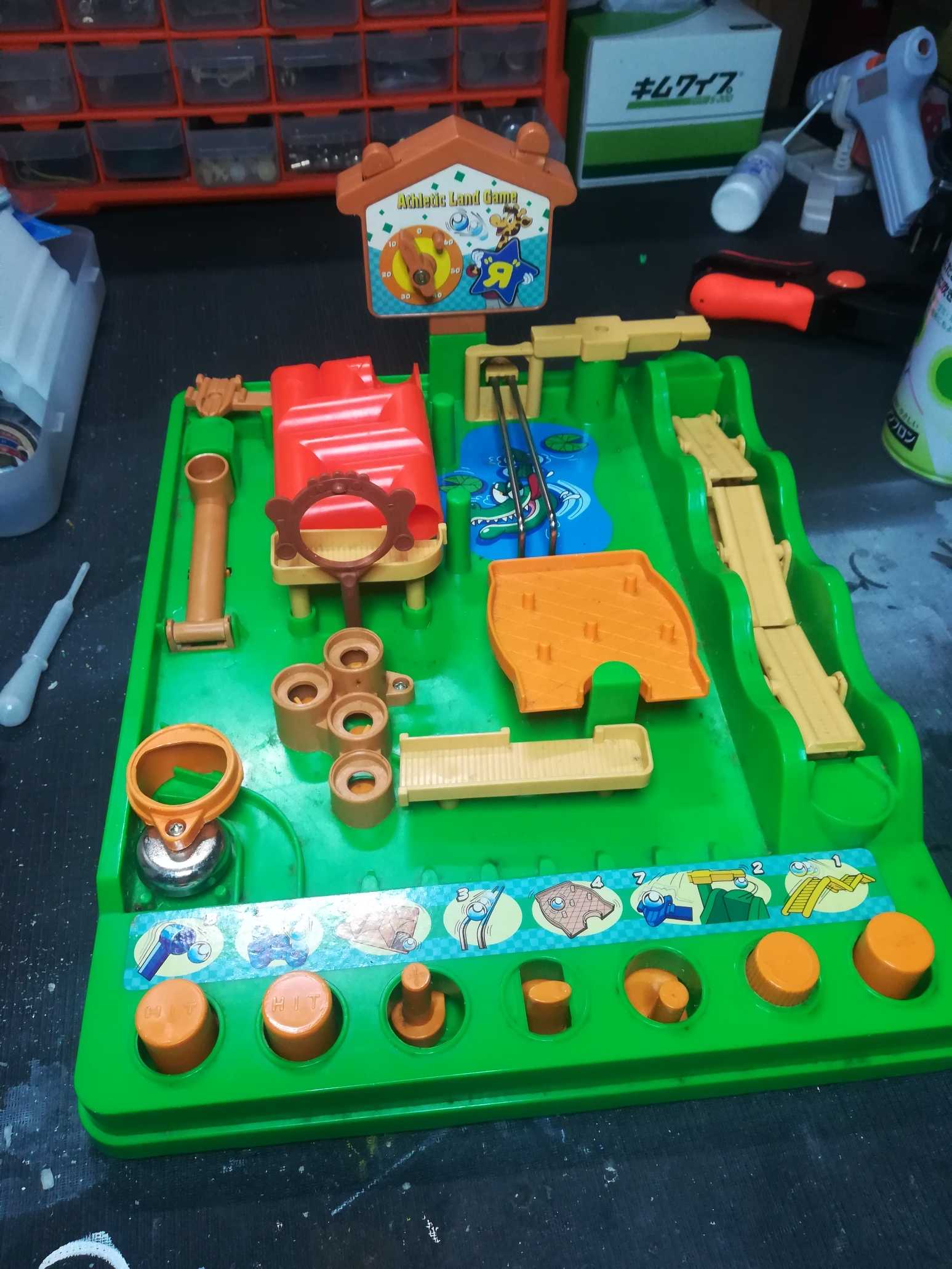

アスレチックランドゲームです。




コレ、その昔トミーが発売してたやつの復刻版です。
私も子供の頃に遊んでましたが、自分に子供が生まれた時に、トイザらスで復刻版が発売されているのを知って買い与え、やはり同じように子供もハマりました。

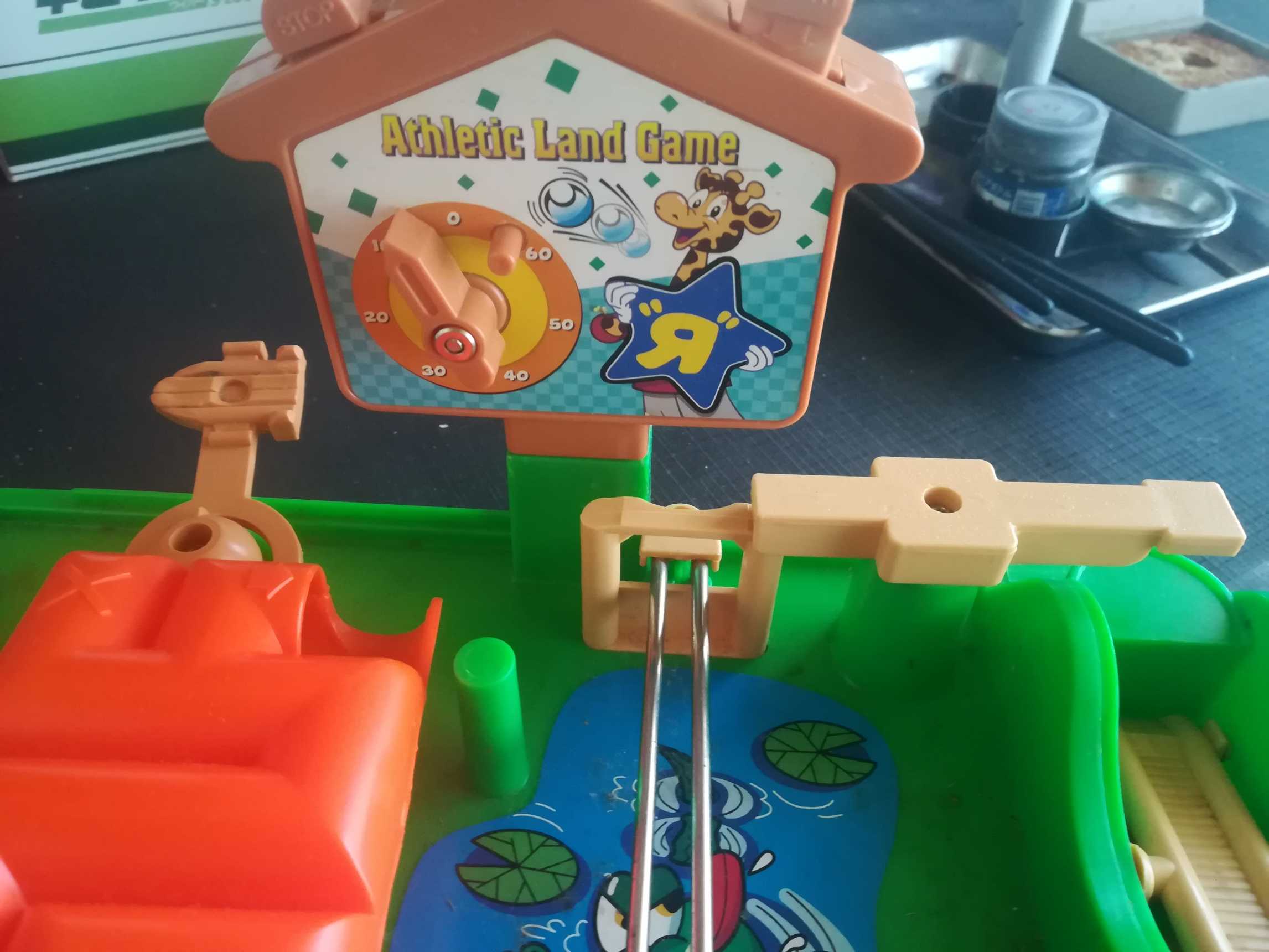

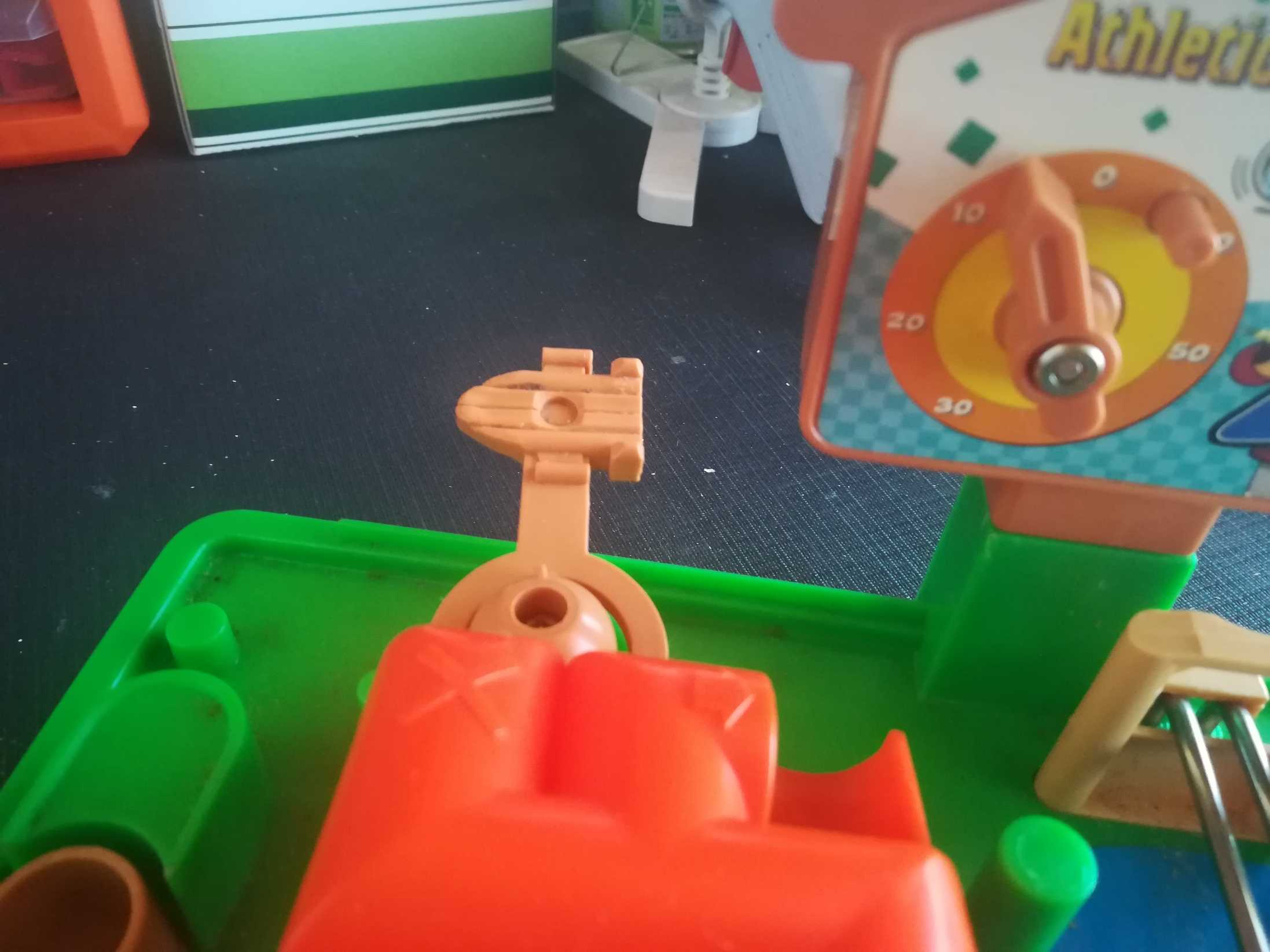

今回の修理箇所は、これの7番目のアスレチック、飛行機みたいな形のイカダが動かないというもの。



本来このイカダは、2番目のクレーンと対をなして動くようになっているのですが、2/7番兼用のつまみを回しても、2番のクレーンしか動きません。
これは中で歯車が外れてるんでしょう。

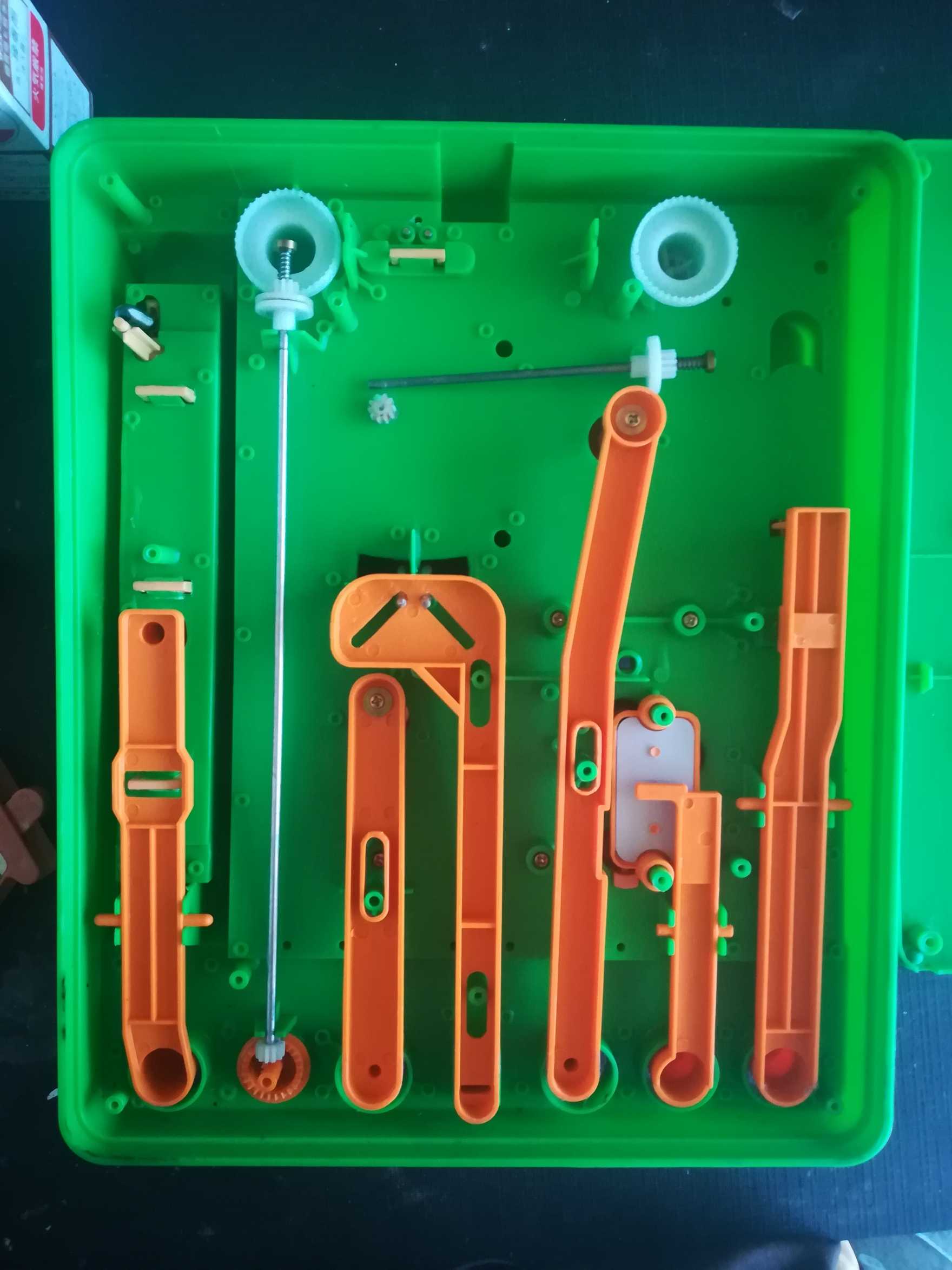

まずはネジで止まっている裏蓋を外し、中身を確認してみると、案の定歯車が外れています。



ただ、歯車がゲートから外れているというよりも、完全に軸から外れているってのは想定外でした。



歯車が軸から外れているということは、歯車が緩んでるってことなんで・・・




あぁ、やっぱり歯車が割れてました・・・。

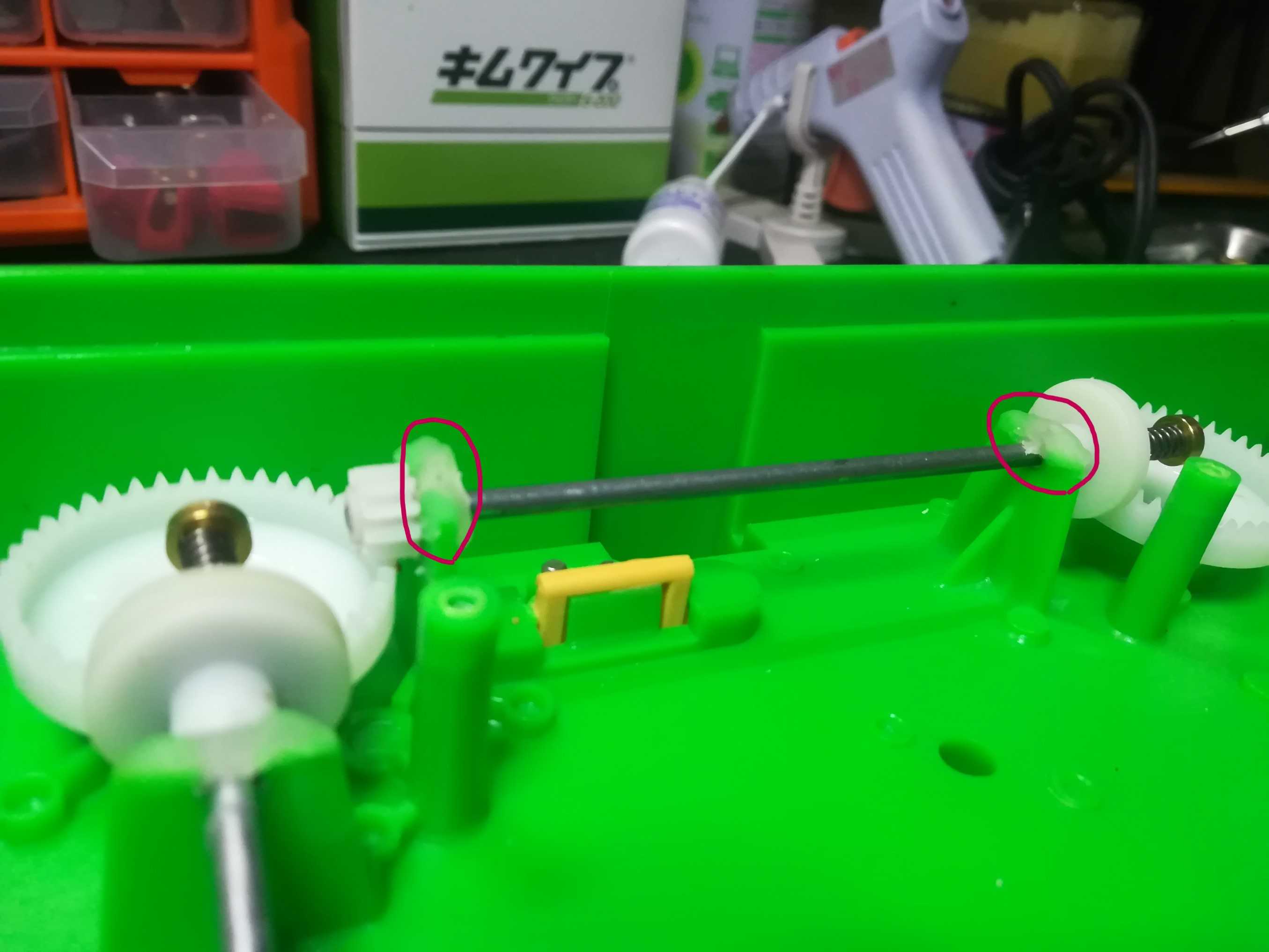

というわけで、割れている歯車をプラリペアで補強して作業終了。




ところが、裏蓋を元に戻して動作確認をしてみると、あれ？ツマミを回しても、スカスカでクレーンもイカダも動きません。どうも歯車がきちんと噛み合ってないみたい。

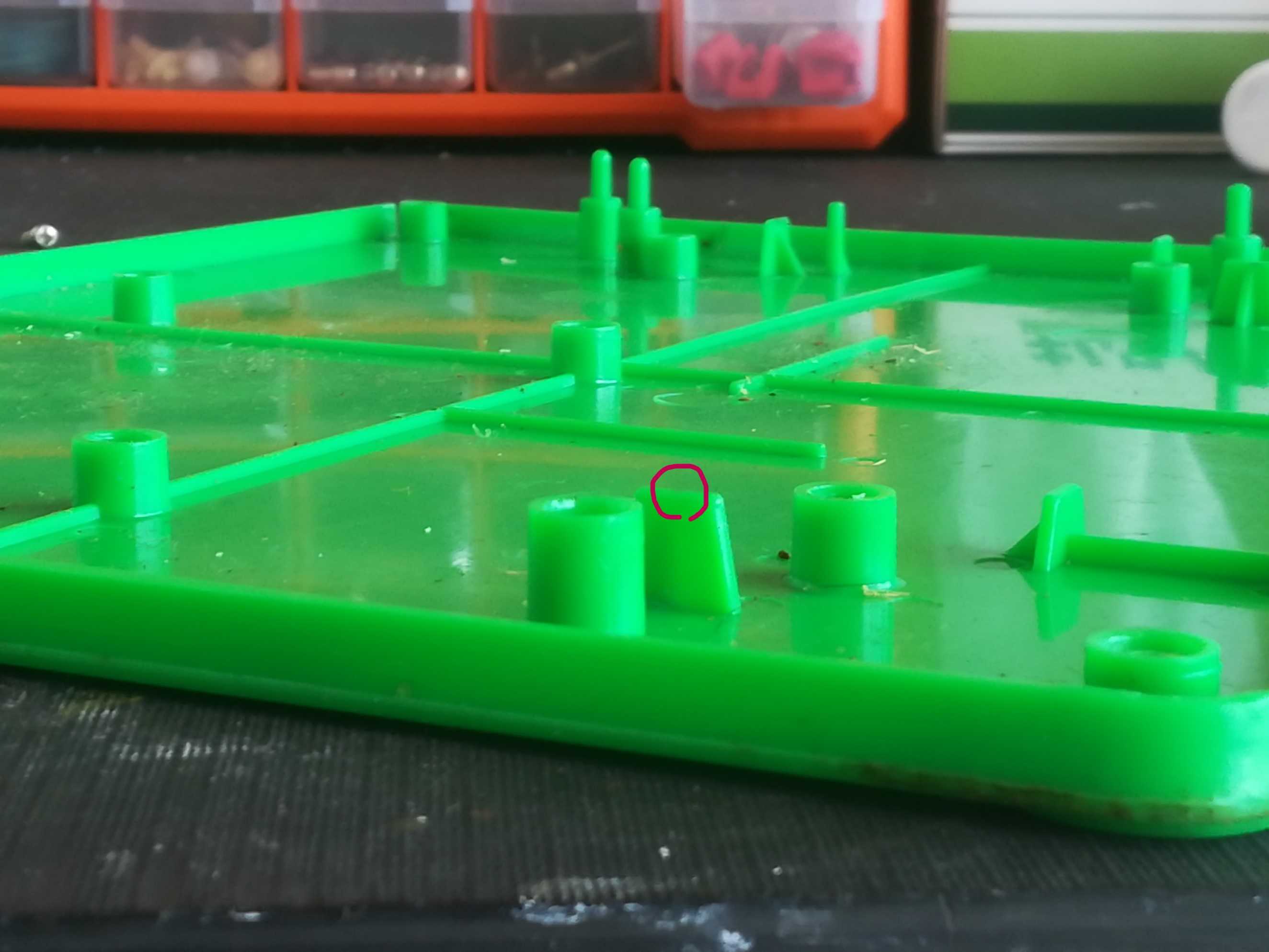

再度裏蓋を外して状況を確認してみると、裏蓋にある軸を支えるパーツが削れちゃってて、軸をきちんと歯車に押さえつけることができていなさそうです。




さて、どうしましょうか？

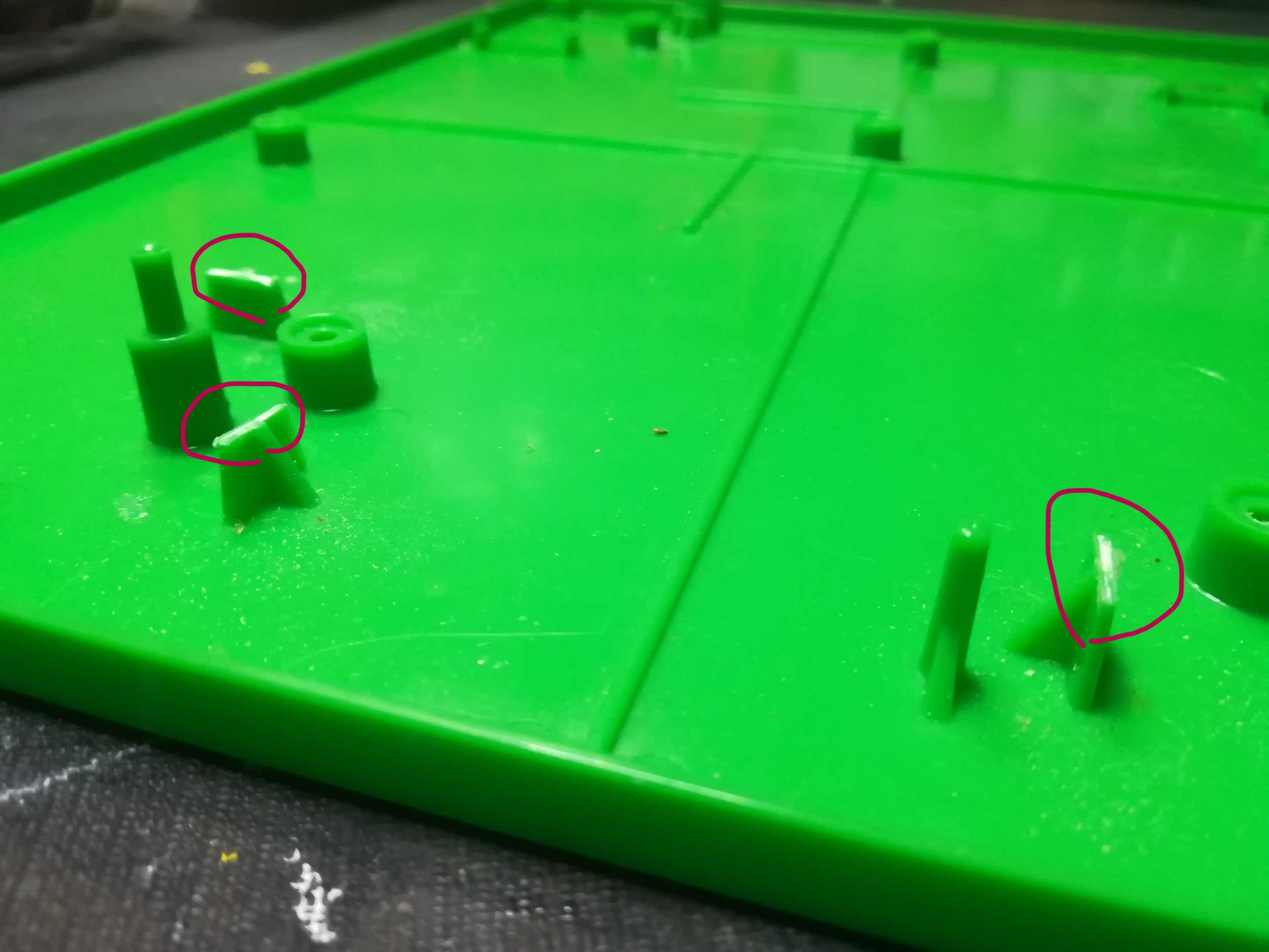

結局、削れてしまった部分はバッサリカットして、本体側の軸受けにプラリペアも盛り、軸がきちんと歯車に噛むように固定しました。プラリペアは金属にはくっつかないので、気にせずモリモリにした後で、裏蓋のパーツに干渉しないようにリューターで部分的に削って作業終了。






これでもう大丈夫だと思って動作確認したら、なんてことでしょう。まだツマミを回してもスカスカです。
これはどういうことだ？と思い、再度ばらしてみたところ・・・

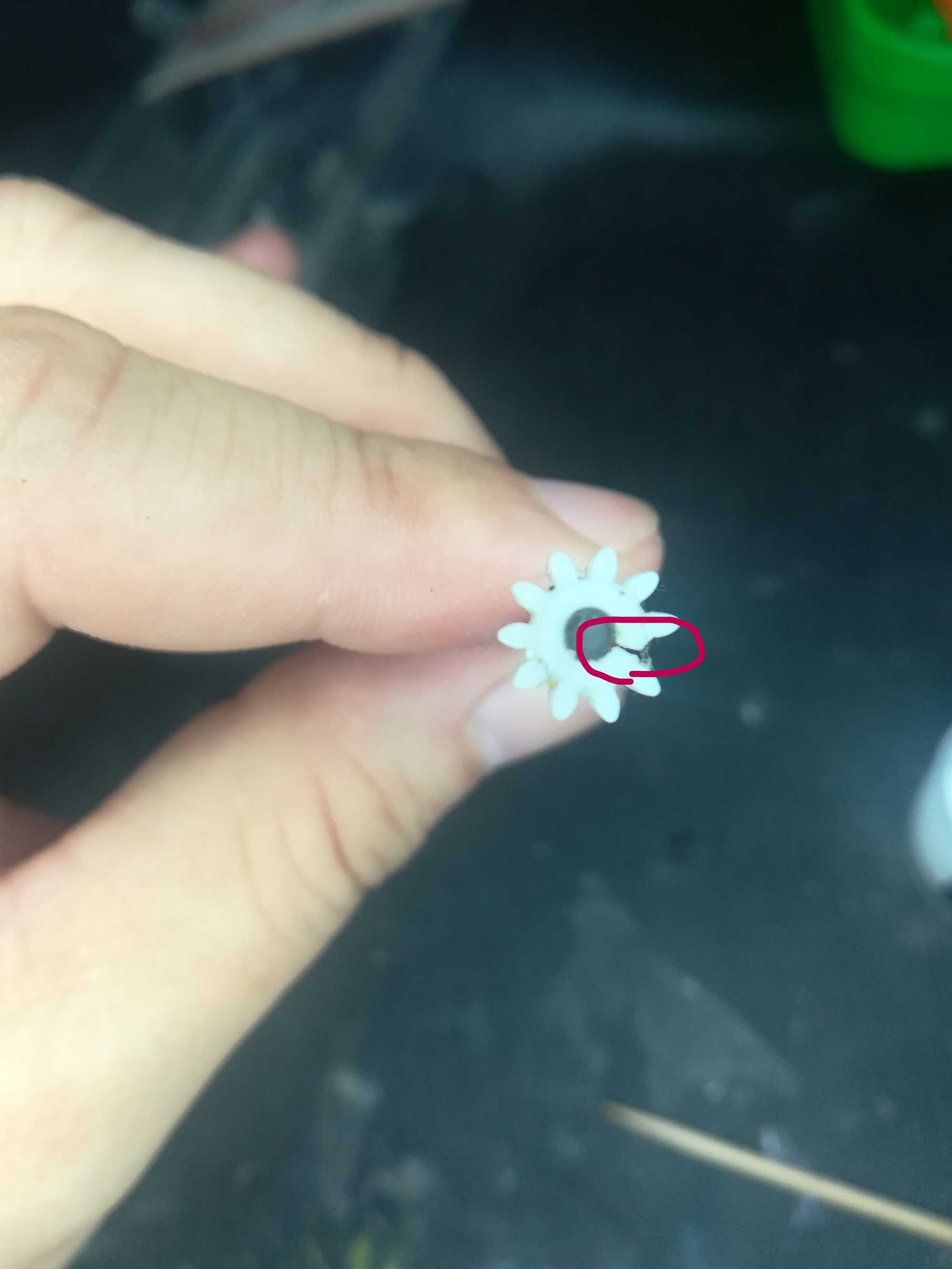

なんと、ツマミ直下の歯車が死んでいることが判明。

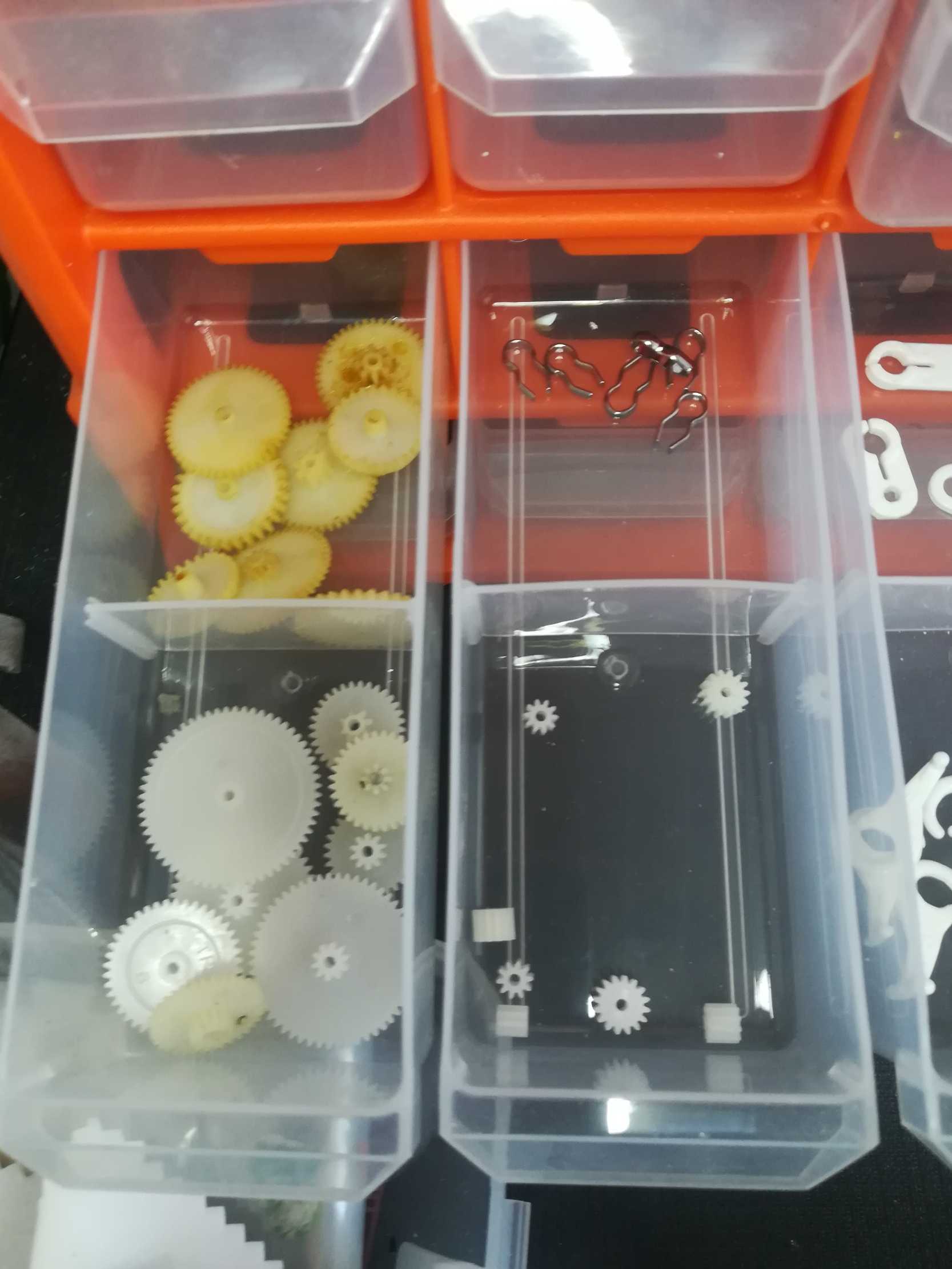

歯車を再生するのも面倒だなぁ・・・と思いながら、自分のパーツストックをチェックし、ギア数は異なりますが、手ごろなサイズの歯車を発見したので、こいつを代用することに。




今じゃ大学生の我が家の子供たちですが、子供が小さかったころ、壊れたオモチャを捨てる際には、パーツをばらして保管してたんです。それが役に立ちました。

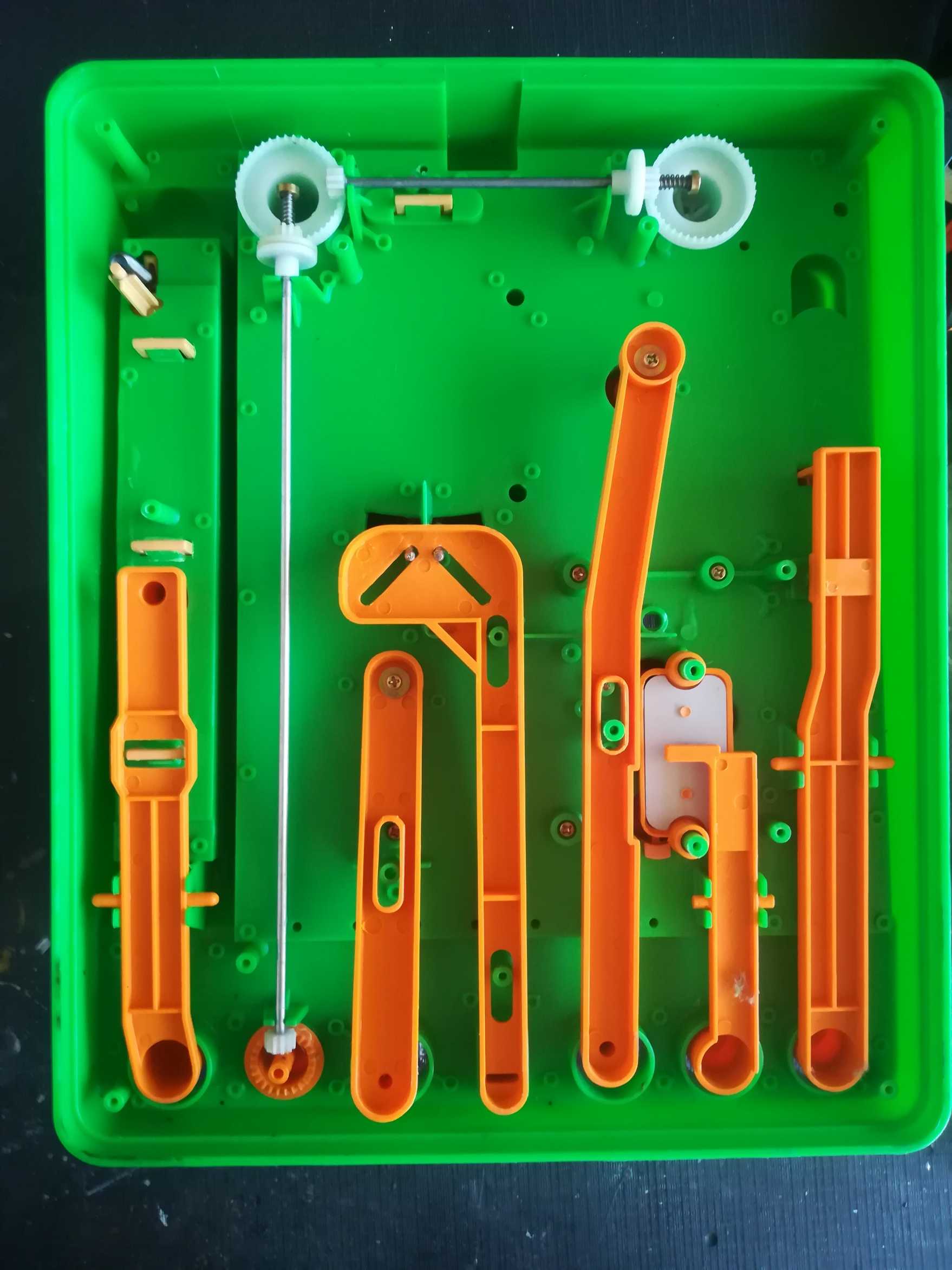

というわけで、無事に歯車を交換し、今度こそホントに修理完了です。





ただし問題が1つ。
どうやらこのアスレチックランドゲーム、ボールを紛失していて、そもそも遊べないらしい・・・orz
