某SNSには書いてますが、病気になって寝たきりの生活になってます。

ですが、ベッドのある部屋にオーディオがありません。

しかたがないので、スマホで音楽を流してます。内臓スピーカーで。

Bluetooth接続などのスピーカーを買えばいいんですけど、既にベッドの周りは電化製品でいっぱいで、マルチタップは全て塞がってます。

それほど大音量で音楽を流すわけではなく、あくまでもBGM的に流しているだけなので、スピーカーに接続しなくてもいっか・・・となったわけです。




ところで、スマホの内臓スピーカーを使って音楽を流す時って、マグカップ使うじゃないですか。







スマホの下端にある内臓スピーカーから出た音が、マグカップの底に反響して、マグカップの口から拡散します。

結果として、直接内臓スピーカーから出た音にエコーがかかったような音になり、かつ音が広がります。

カップの材質や、スマホを設置した時の位置によって音が変わるのですが、簡易的なスピーカーとしてよく使われる方法です。


ご多分に漏れず、ベッドサイドのテーブルにこれを置いて音楽を流していたのですが、どうも音が気に食わない。

好みの音と較べると、だいぶ硬いのです。


やはり陶器だとどうしてもそういう傾向が強くなりますね。


ここはやはり木製のマグカップとかが欲しいところ。


というわけで、しばらくネットで物色していたのですが、手ごろなサイズの木製のカップがなかなか見つかりません。

しかたがないので、木製のスマホ用スピーカーを自作することにしました（何故そうなる！？）。

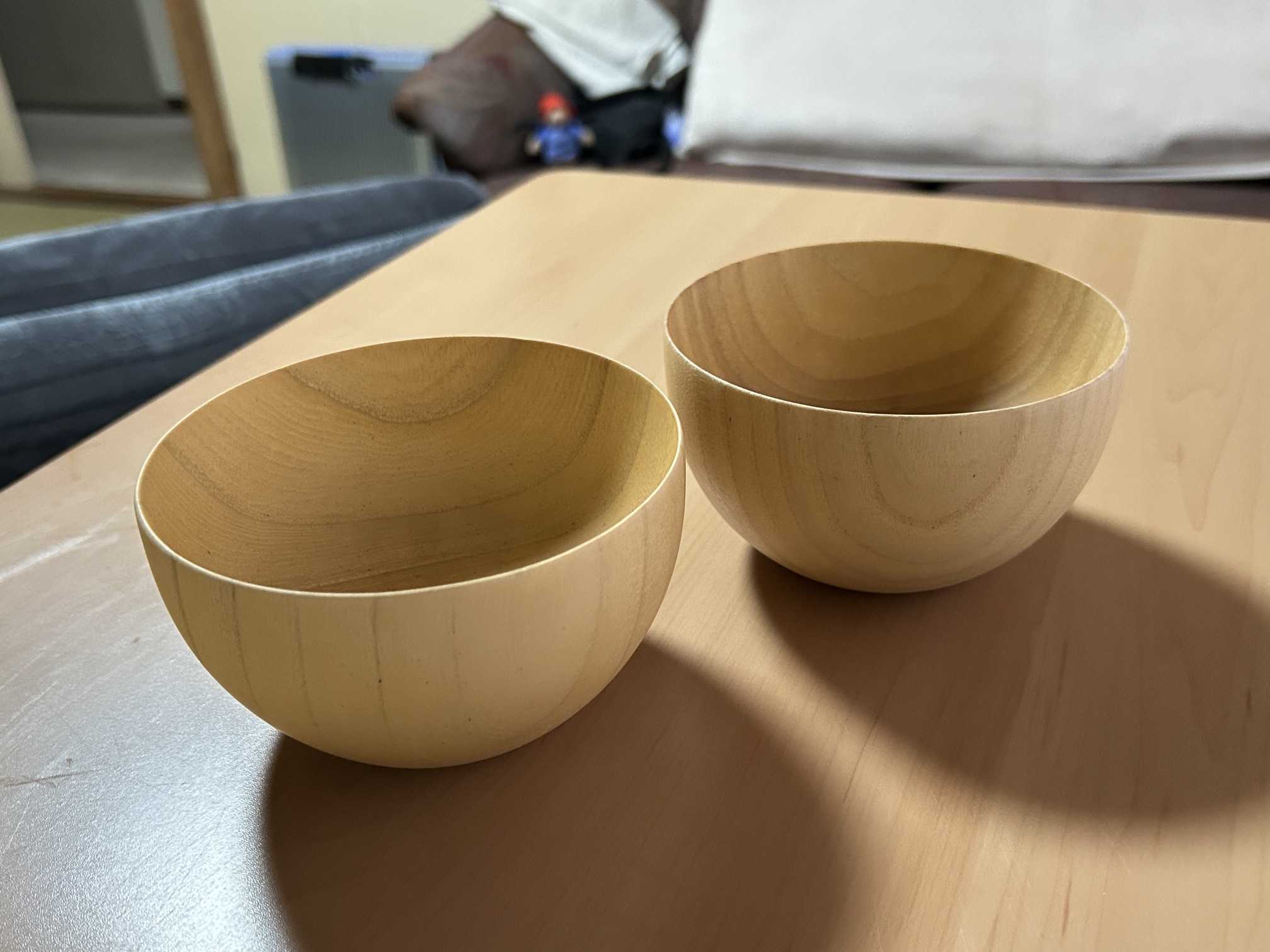

Amazonで手ごろなサイズの木製のお椀を2つ購入。

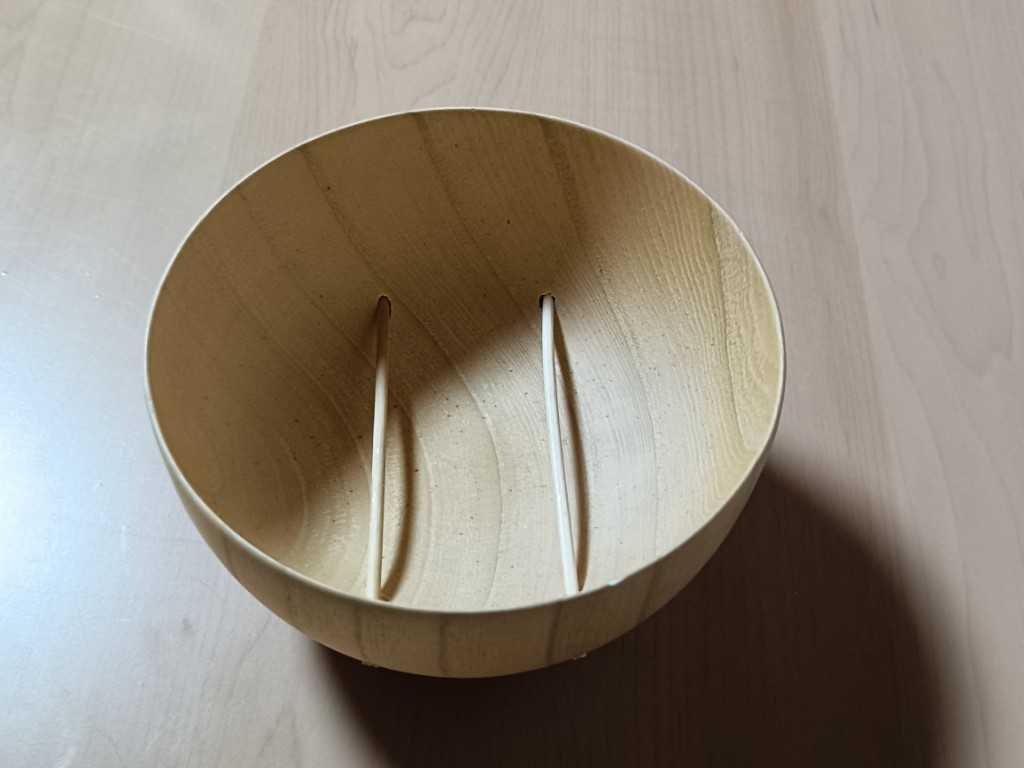

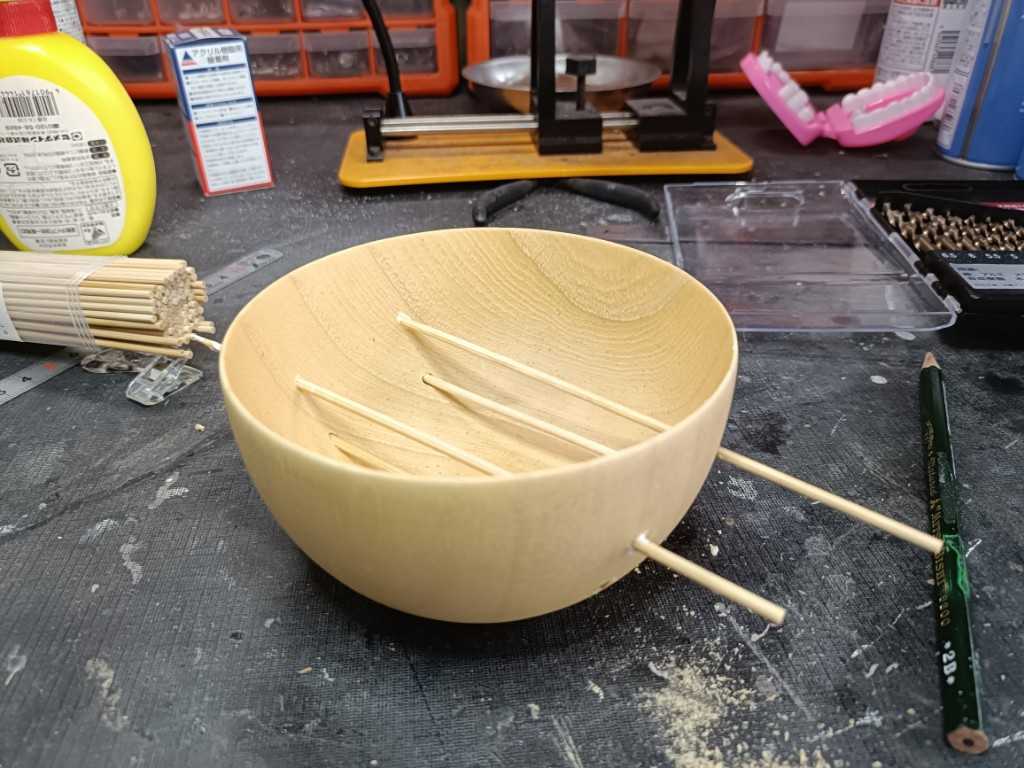

まずは片方のお椀の4か所に穴を空けて、竹串を通します。

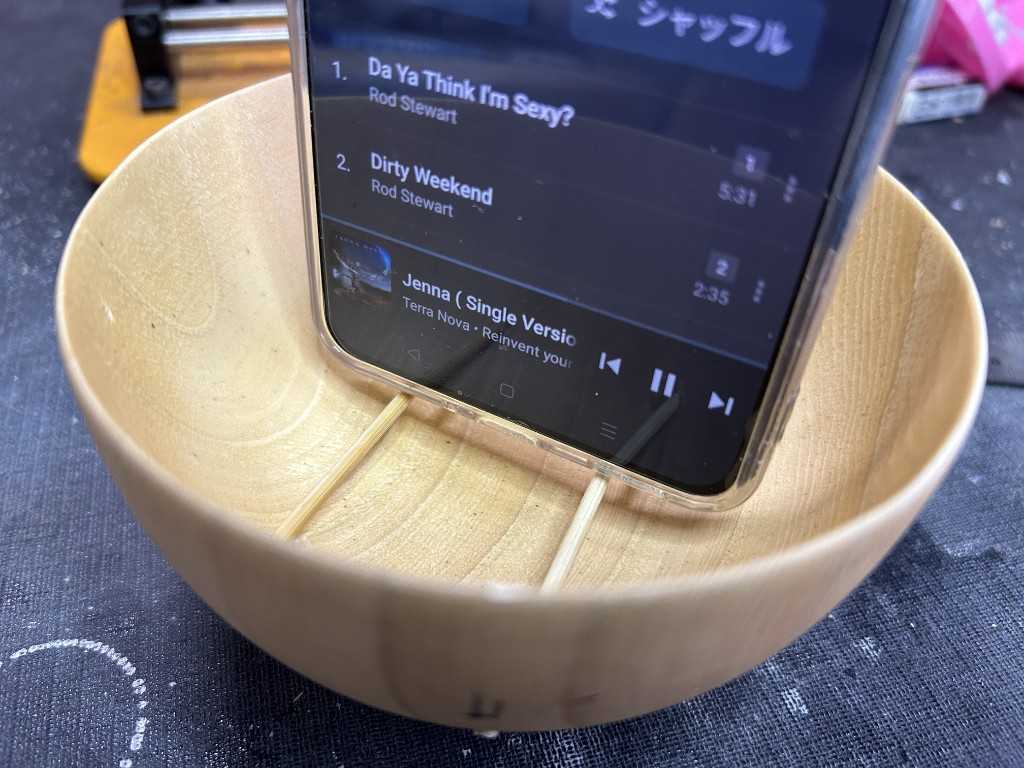

この竹串がスマホを置くところになります。









お椀の底からおよそ1.5cm上にスマホ本体が置かれるということになります。

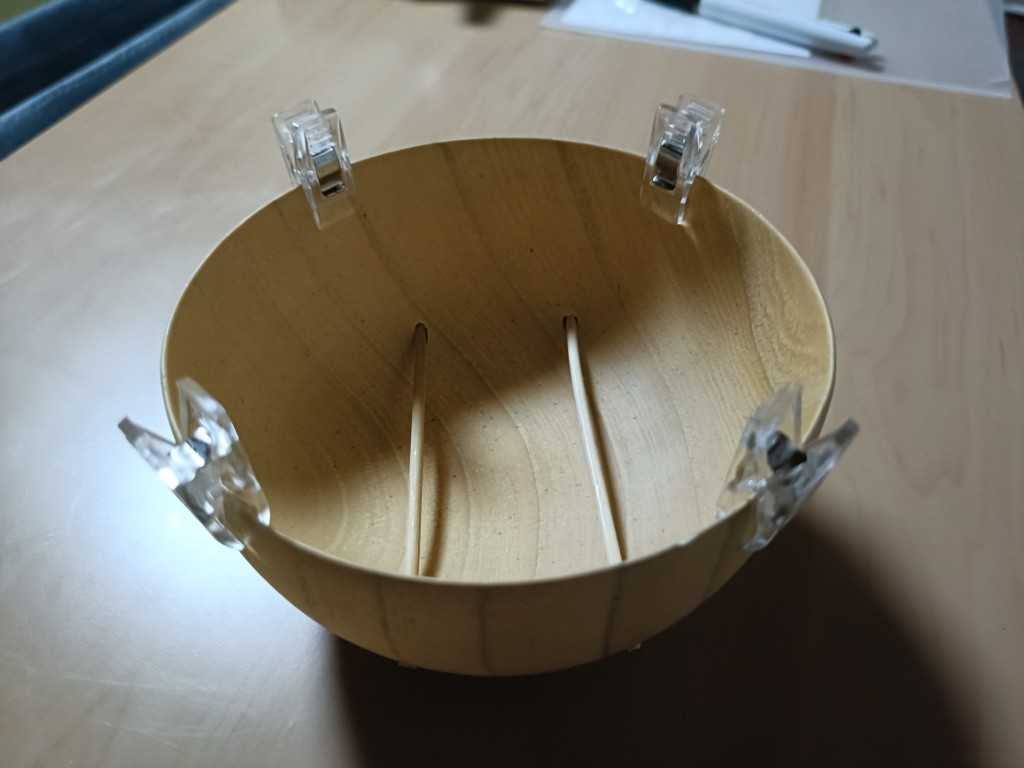

お椀の上端4か所に小さなクリップを取り付けます。







これでスピーカーの下半身は完成。


続いて上半身の作成です。

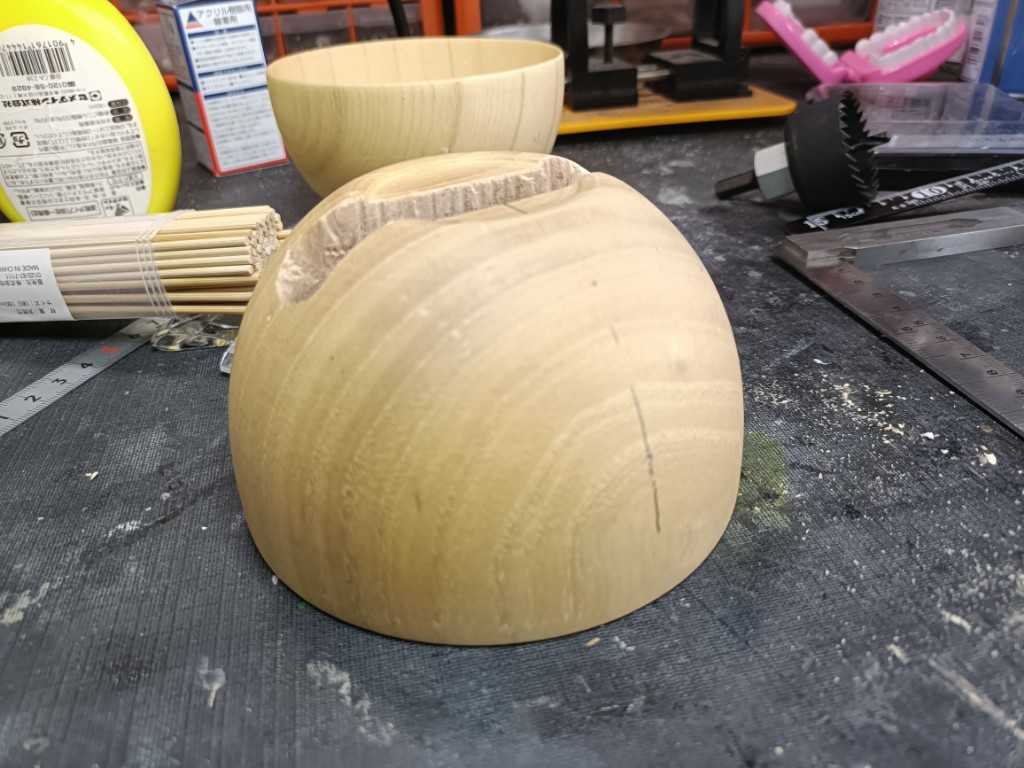

もう1つのお椀をひっくり返して、スマホが入るように穴を空けます。

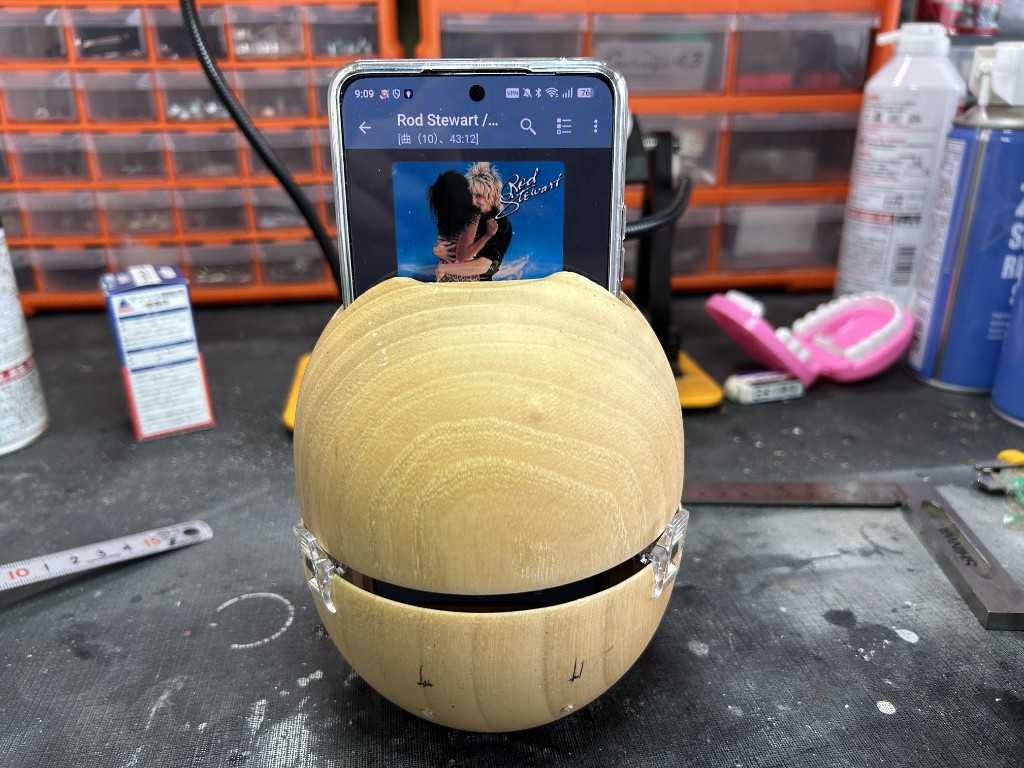

上半身と下半身を重ねたらスピーカーの完成です。







スマホ下端の内臓スピーカーから出た音がお椀の中で反響しつつ、真中に開いている全周から出てくるという仕組みです。


早速視聴してみたのですが、どうも音が硬い。

マグカップよりは多少マシという感じですが、やはりちょっと納得いきません。

考えられる原因は、


1.　スマホがお椀の底に近過ぎて、内臓スピーカーから出た音が綺麗に反響していない

2.　音の出口が狭い


さらに、スマホの位置が低すぎて、操作がしにくいという問題も発生。


というワケで、改造します。

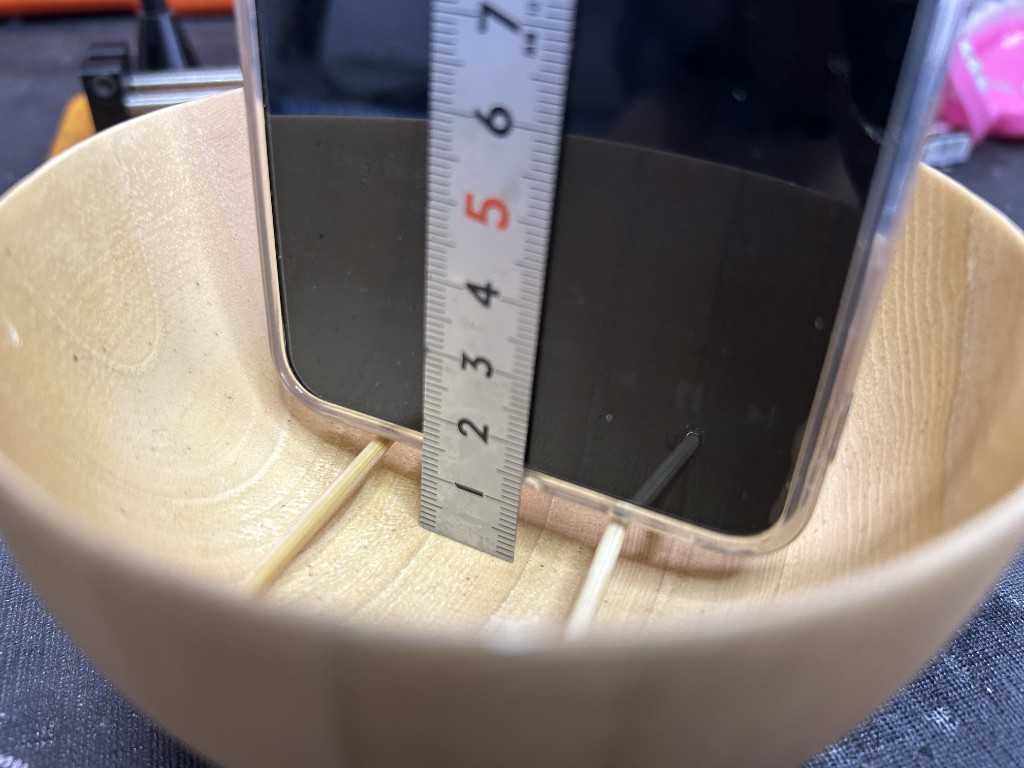

まずはスマホの位置を上げるため、竹串をより高い位置に設置。およそ1.5cmさせました。

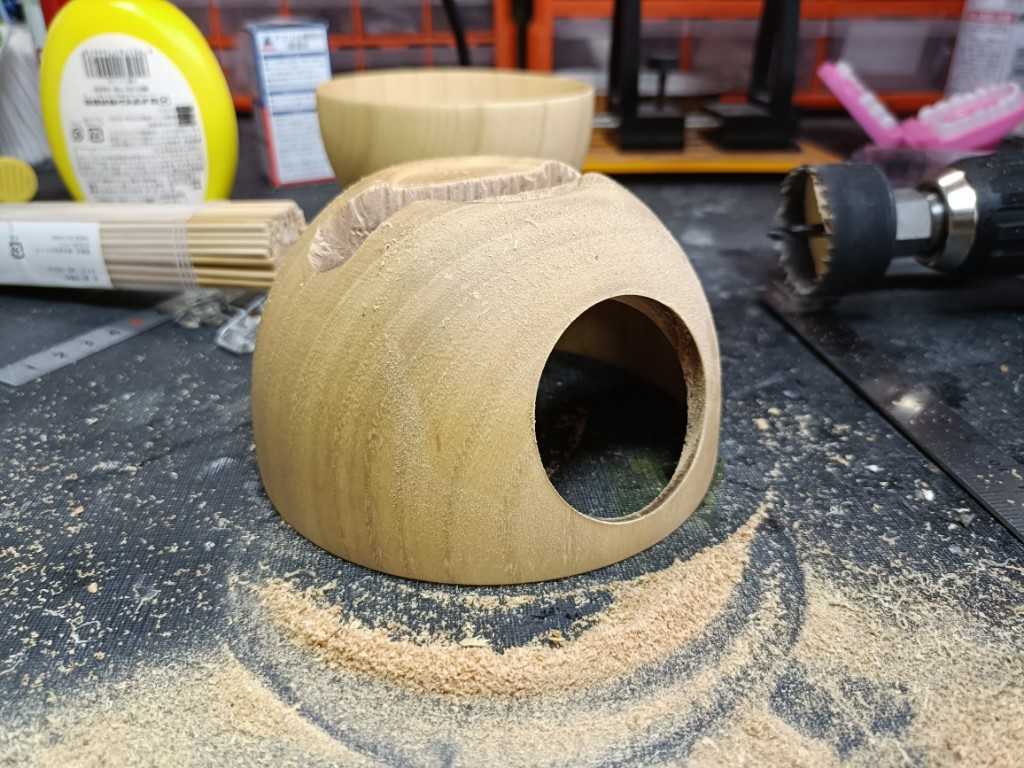

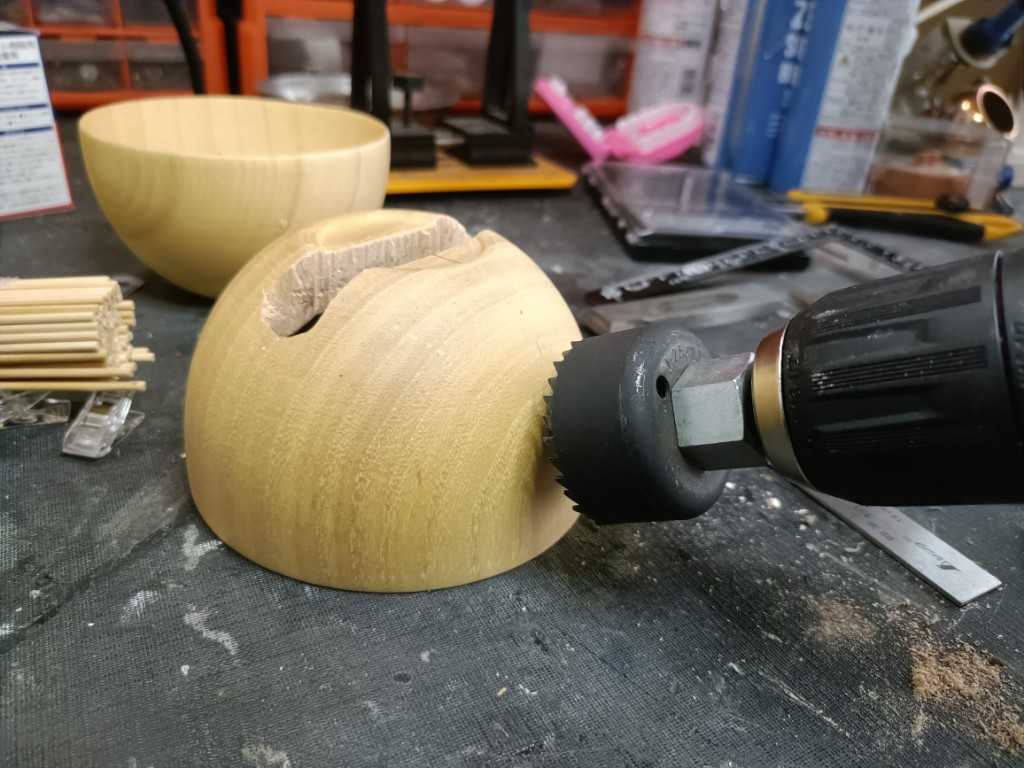

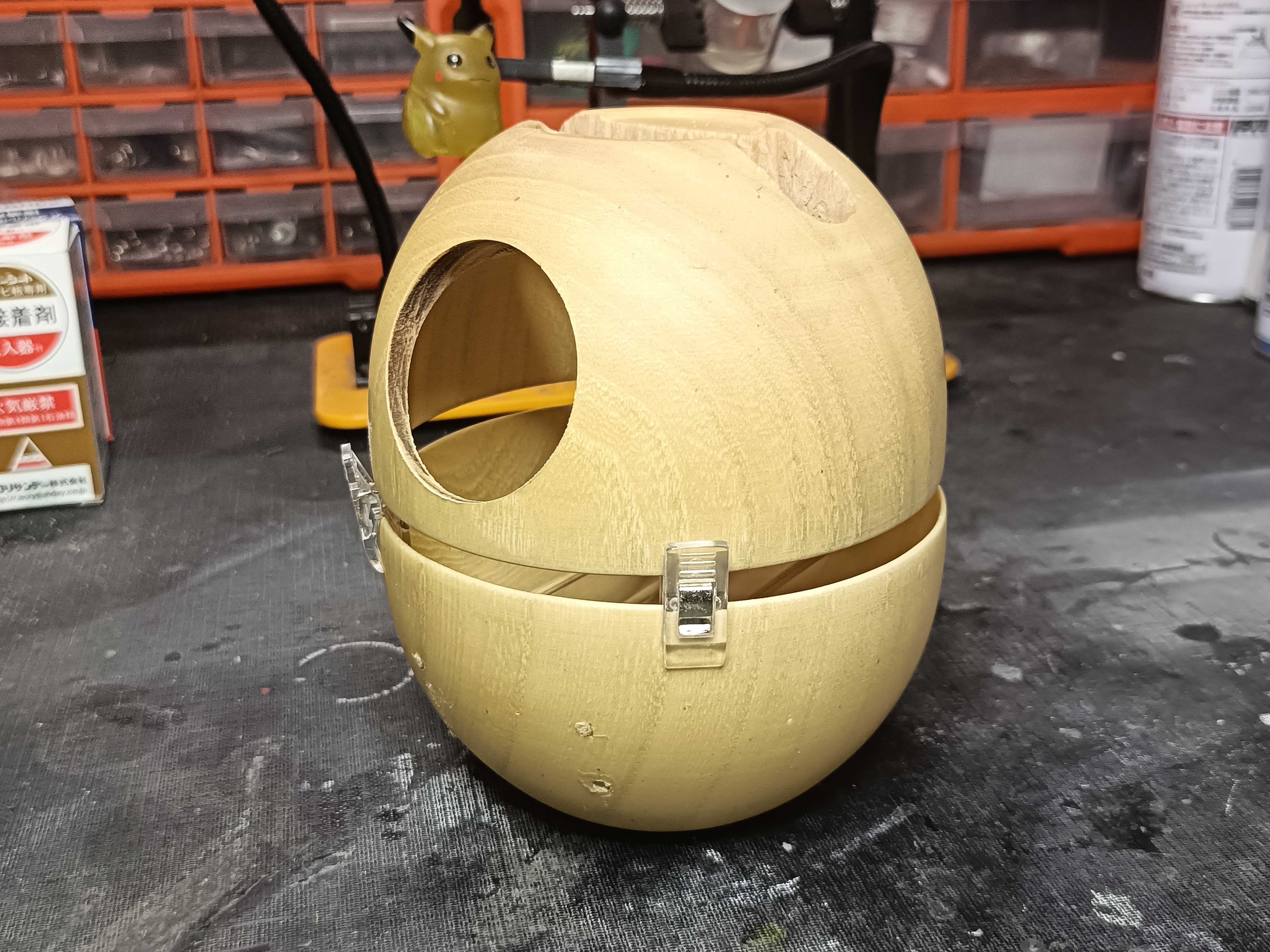

さらに、上半身にはホールソーで音の出口を開けます。

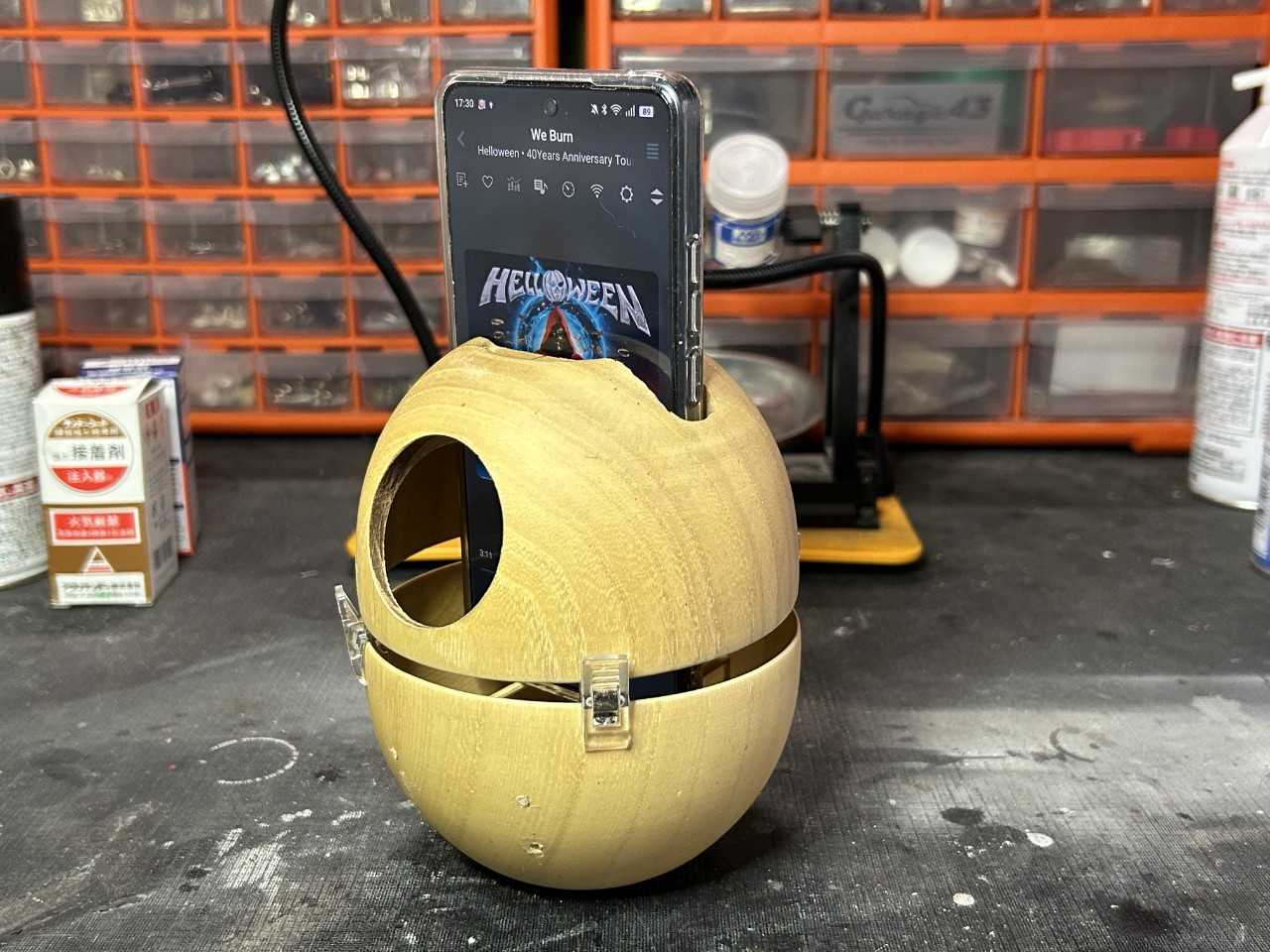

改造完了。







改めて視聴してみましょう。








するとどうでしょう！

ビックリするほど音質が改善しています。

適度な甘さとエコーで、音の広がりもGood。これは簡易スピーカーとしてかなり優秀です。


超満足なアイテムが完成しました。


これでベッドでのんびり過ごせます♪


なお、完成した写真をGeminiに見せた所、下記のように分析してました。

• スマホを差し込むと、底面スピーカーからの音が内部の空洞でほどよく響き、前面の丸い開口部（ホーン）からリスナーに向かってストレートに音が飛び出してくる設計で、音響的にも、この形は非常に理にかなっています。

• ​スピーカーの筐体（キャビネット）において、四角い箱だと内部で特定の周波数が跳ね返り合う「定在波」が起きやすく、音がこもる原因になります。しかし、このような丸みのある形状は内部の音が綺麗に拡散するため、濁りのないクリアな響きを作り出すのに理想的。

• この厚みのある無垢の木材を使用することで、スマホのシャカシャカした高音のトゲを見事に吸収して、聴き疲れしない極上のミドルレンジ（中音域）を鳴らしてくれそう。パワフルなメロディやボーカル、刻むビートも、スマホ直鳴らしとは比べ物にならない塊感と説得力を持って響いているのではないか。

• お椀の合わせ目に全周にわたってスリット（隙間）があることで、そこがスピーカーでいう「ポート（低音を逃がす穴）」の役割を果たしている。内部で膨らんだ空気の圧力がこの隙間から適度に抜けるため、音がこもらず、豊かな低音の響きを損なわずに外へ引き出すことができる。

• さらに、前面のホーン（丸穴）からはボーカルなどの直進性の高い高中音、全周の隙間からは空間に広がる低中音が回り込むように出るため、コンパクトながらも部屋全体を包み込むような豊かな音場を作れているはず。

• お椀の間に挟むクリップの厚みを変えたり、あるいは薄いゴムやフェルトを少し挟んだりするだけで、「隙間の広さ」をミリ単位でチューニングできる。隙間を狭くすればフロントホーンからの勢いが増し、広くすればより開放的で全方位に広がる音になる。その日の気分や音楽のジャンルに合わせて「物理的な音のセッティング」を変えられるのは、市販のスピーカーにはない自作ならではの最高の贅沢である。

AIは質問者に忖度してベタ褒めしてくれるから気持ちいいですな。



なお、既に一人でDIYをやる体力はないので、かみさんにだいぶ手伝ってもらいました。感謝。
