東ドイツ製励磁型スピーカーユニット（４）

このスピーカーは、7年前にDIATONEの銘機 P-610用に製作したものだ。

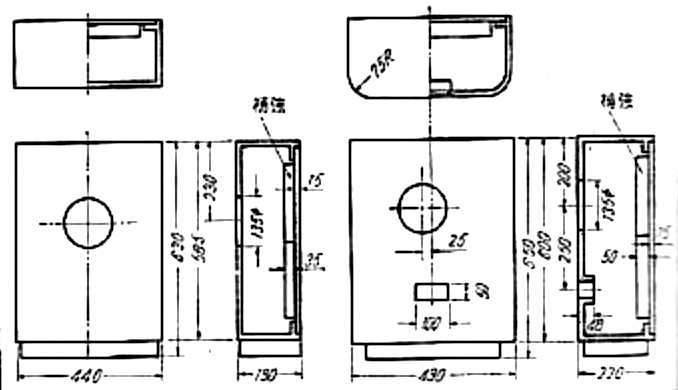

ネットで見かけた、2S-305用補助モニターと思しき図面を基に作った40ℓバスレフ。
新品ユニットについてくる図面のバスレフ標準箱よりスケール感の大きい音が楽しめる。

材料は楽天に出店されているハンディーウッドカンパニーさんのプロパーHPで3mm厚の「曲げ合板」を購入し、カットもお願いした。

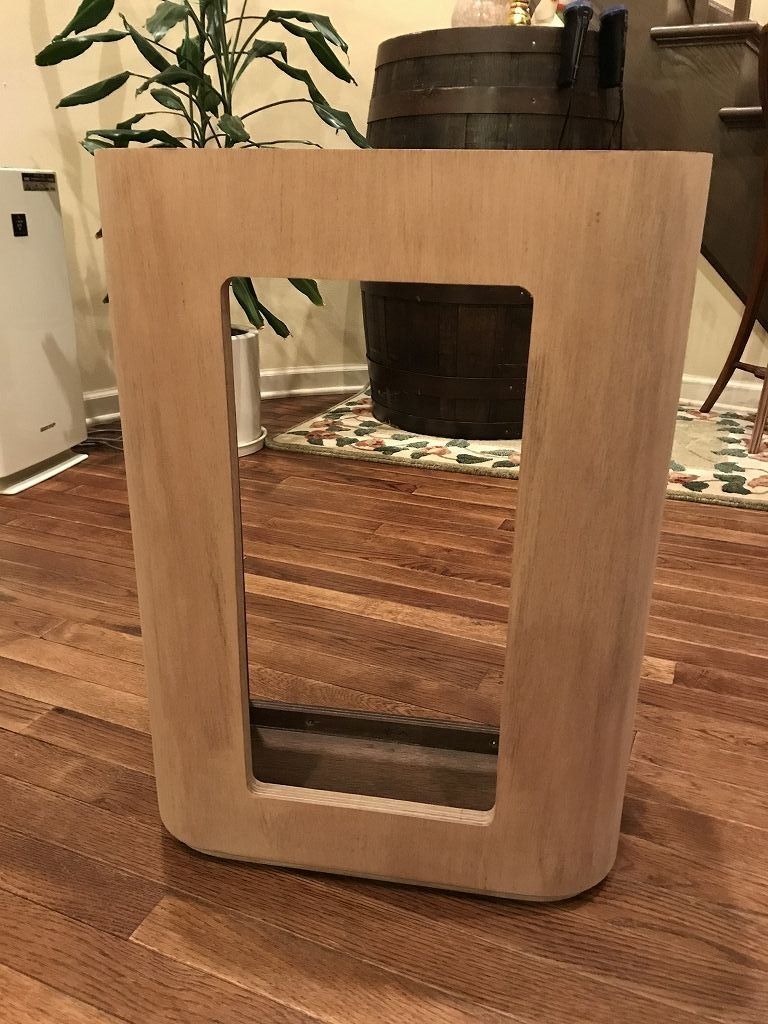

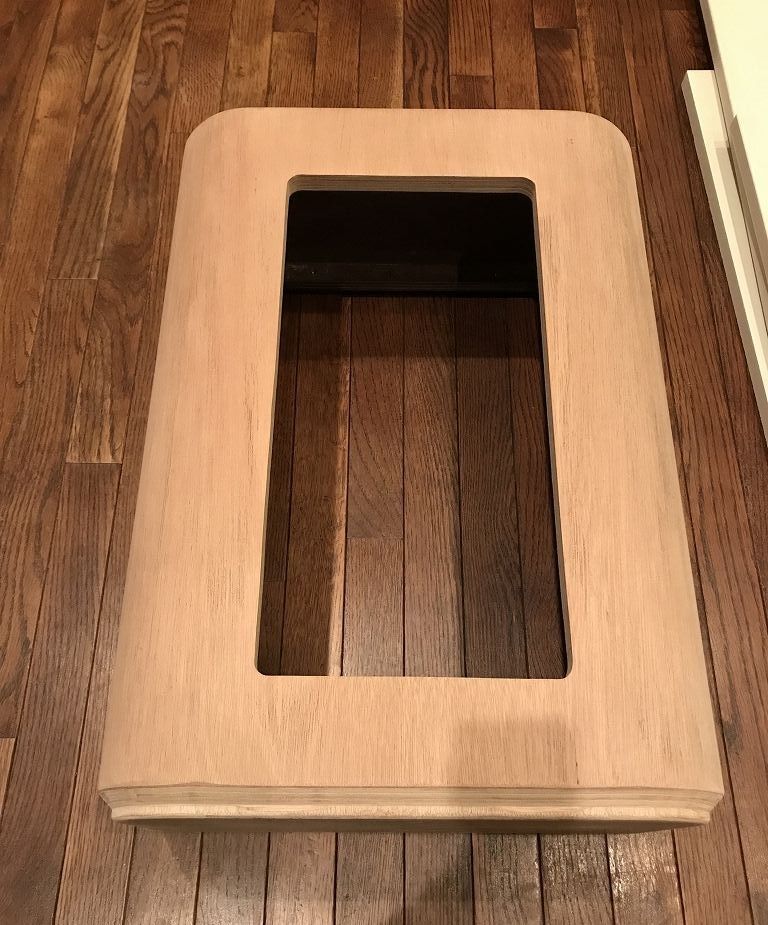

カットして頂いた板を5枚、積層してバッフル面を作製。
天板、底板、背面板は、ガレージにあったトラックの荷台用アピトン合板を使用。

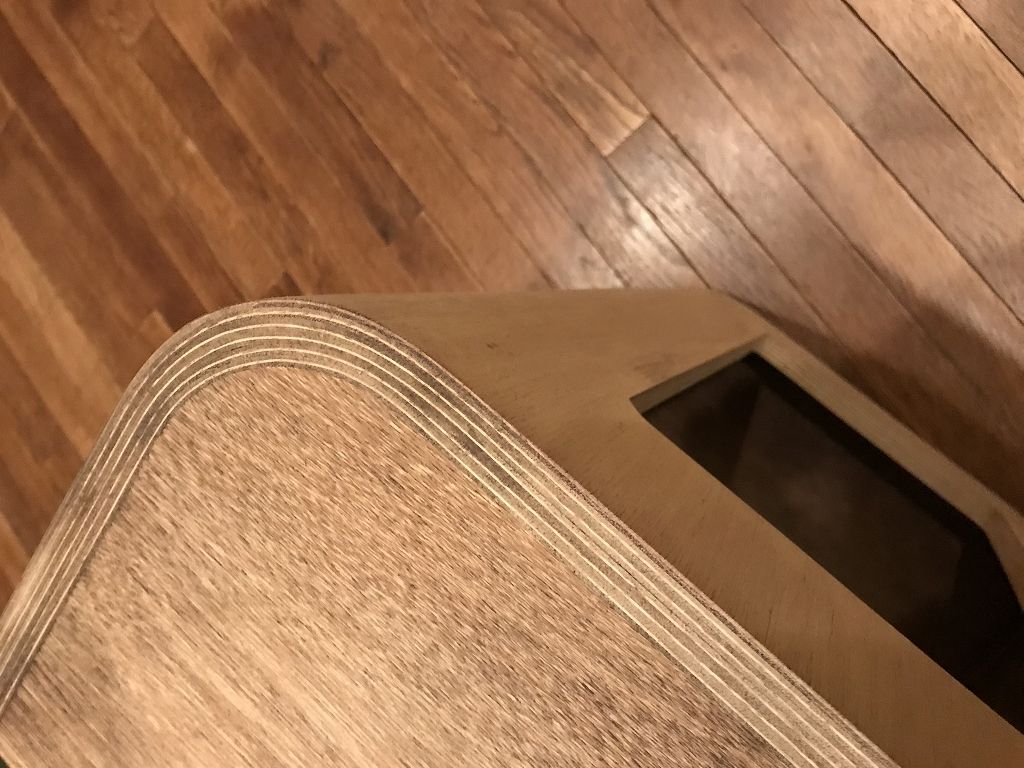

コーナーＲは指定で75mm。「曲げ合板」の曲げ可能半径より小さかったが、スチームアイロンを使用して強引に曲げながら接着していった。
難しくはなかったが、時間はやたらにかかったのは覚えている。
不注意でP-610を断線させた後釜として、パイオニアPE-16を装着した。
相性が悪かったのか、まったく面白くない音だったので4年前から物置に放置している。

もう使うことはないので、片チャンネルを励磁型スピーカーユニット用に改造する事にした。
バスレフ型にするつもりではある。

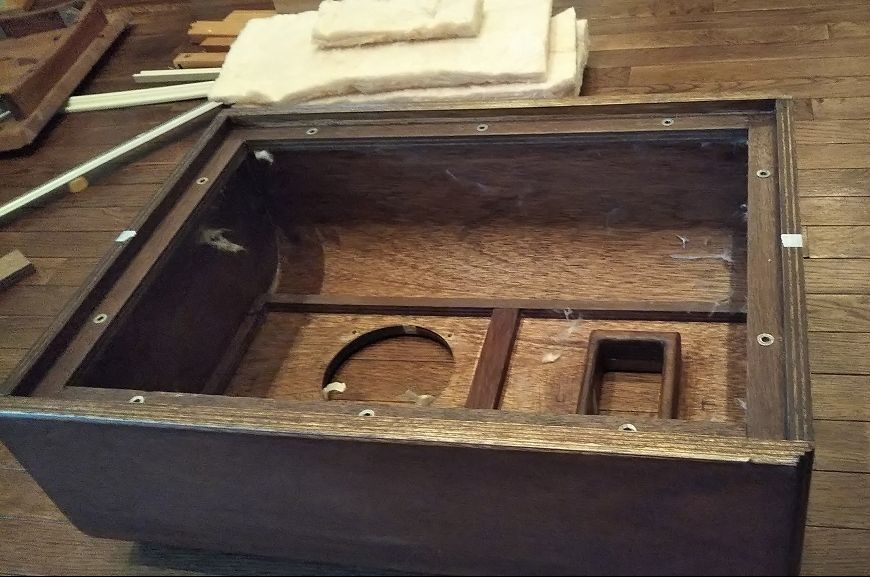

背面板が脱着可能にしてあるので、後面開放との比較もできる。

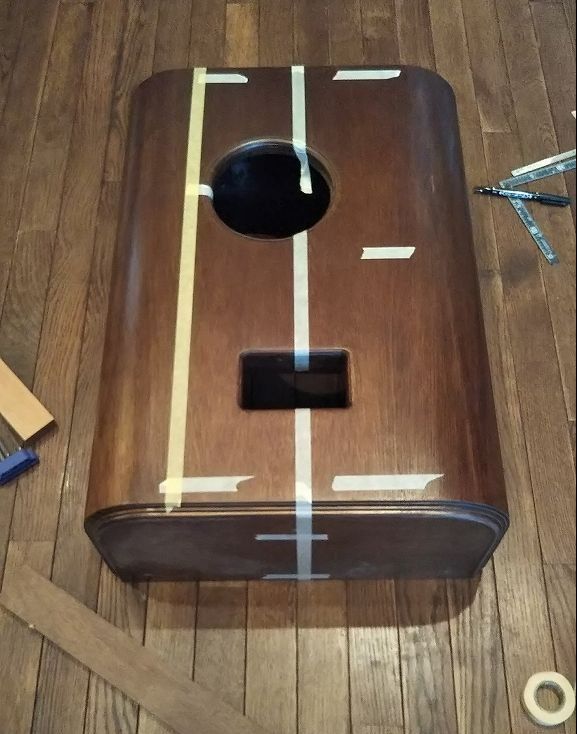

現状開けている丸穴は、ロクハン・ユニット用の14cm。
20㎝ユニットは装着できない。
もう既に開いている丸穴を正確に拡げるのは結構やっかいなので、サブバッフル式にする事にした。
