QSOパーティ参加記念印刷シールの申請

「今年も元気に生きてるよ！・・」と1月2日～6日に 7Mhzと144Mhzで新年 QSOパーティに参加しました。今日は参加記念の印刷シールを貰いたくて今年もエクセルで作成した書類を印刷後お安いミニレターを使って郵送しました。

2026年01月22日

Hqslが送信できない

新春早々トラブル続きで困っています。Hqslを受信ができているのですが・・・送信することが出来ずに困っています。1月2日~7日の間で行われたアマチュア無線新春ニュウイヤーパーティで Hqslの交換をお約束の局長さん方にご迷惑をかけています。

2026年01月08日

50Mhz ZLアンテナ騒動続編

7Mhzのダブルバズーカと3.5Mhzのロングワイヤーを取り外すことから始まりました。タワーの頂上に手製の18MhzのV型ダブルバズーカが取り付けられています。昇降型の梯子タワーに取り付けられている不具合の50Mhz ZLアンテナを　取り外そうとしましたが、前述の18Mhzのアンテナが邪魔をしています。次はタワーの頂上に登って震えに堪えながら、18MhzV型ダブルバズーカアンテナを地上に降ろしました。次はタワーの頂上に登って　50Mhz ZLアンテナの水平位置をずらして地上に降りてきました。梯子タワーのウインチを回して50Mhz ZLアンテナを無事に地上に降ろしました。地上3ｍに登って下降させた430Mhz八木アンテナの横に50Mhz ZLアンテナを垂直に取り付けました。50Mhzを水平偏波から垂直偏波に変更しましたが、垂直偏波にしている局が少ないのが欠点です。7Mhzのダブルバズーカと3.5Mhzのロングワイヤーを元の状態に戻したところで　今日の作業は終わりました。明日は　雨の予報ですので、アンテナ工事はお休みです。

2017年03月20日

アンテナトラブル

昨日　こわごわ上って　50Mhzのアンテナを正常な形に戻したのに　またもや異常な状態に戻っています。誰だぁ～～　でて来い！　といったと事で野鳥たちの仕業としか　思えないあ～～あ　怖いなぁ～　外して　取り付け直す方法しか　ないのかなァ

2017年03月20日

ロングワイヤーアンテナ

夜は低い周波数に電波の伝搬状態が移り始めました。昨日　梯子タワーの下に眠っていた3.5MHz用長さ15ｍのロングワイヤーアンテナを外部チューナを介して10ｍのカウンターボイスを接続しました。不思議なのですが、7MHｚでパイルアップの局にアンテナが異なっても受信信号強度は同じなのに７MHｚ専用のダブルバズーカアンテナで呼んでも応答がなかったのに何故かロングワイヤーアンテナに接続してパルアップに加わって読んだらすぐに応答がありました。

2016年10月28日

18Mhz　ダブルバズーカ　アンテナ設置

3日がかりで取り組んでいた18Mhzのアンテナが完成しました。（今回作ったのは　V型になっているアンテナです）調整で誰も渡らない橋の手すりにポールを固定してはSWRをチェックしてポールを横に倒してアンテナワイヤーを切断・ポールを立ててSWRをチェックの作業を繰り返して無事に出来上がりました。

2016年05月12日

18Mhz　アンテナづくり

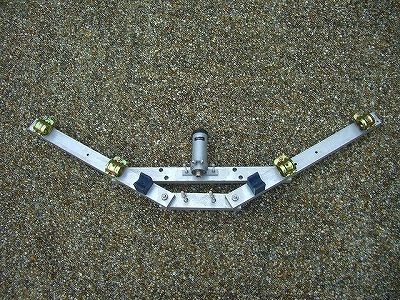

最近　18MhzでEスポが出ており、7Mhzのアンテナでも交信できますが、18Mhzの専用アンテナがほしくなりました。18Mhzアンテナ（ダブルバズーカー）用にグラスファイバー製釣りざおを購入してきました。釣り竿の台座はV型ダイポールジャンクを活用して、釣り竿の取り付けは足場鋼管の部品を使います。今日は1.5C2Vで18Mhzダブルバズーカーを作りました。夕方には釣り竿を取り付ける台座ができました。明日は台座を釣竿を取り付けた釣り竿にアンテナをテープで止めてアンテナのSWR調整がしたいなぁ～

2016年05月11日

ロングワイヤーアンテナ設置

外したままのロングワーヤーアンテナを張り直しました。前回は７MHｚλ/2　ダブルバズーカを外して、付け替えましたが、今回は外さずに設置しました。怖かったのはカウンターボイス（アース線）の取り付けの位置変更の為、梯子タワーに登り震えました。2本のアンテナ同士が互いに影響しあうと思いますが、うまく動作してくれる事を期待しています。

2015年09月20日

那覇空港からＤ－スター運用実験

那覇空港から初めてのエリア接続実験を沖縄の那覇430を使って大阪の生駒430とならやま430　京都の比叡山430によるエリア接続　ＣＱ呼びかけを実験しました。45分余の実験でしたが、お陰さまで5局の方々と交信しました。

2015年02月14日

3川展望台で移動局運用

1月3日　12時半ごろから20分余　３川展望台でいつも歩こう会で連絡用に使っている430MHｚ携帯無線機にて移動局運用をしました。ホイップアンテナ出力5Wで草津の人と交信ができました。今日はハムログのソフトを使って写真を組み込んだ移動用のQSLカードを作成しました。

2015年01月05日

への字型アンテナ

への字型アンテナと云っても、さっぱり解らないと思います。昨日、午後7ＭＨｚのλ/2ダブルバズーカアンテナを撤去した跡にオートチューナ(AH－4)プラス端子に長さ15ｍロングワイヤーをマイナス端子にカウンターボイズ10ｍを繋ぎました。給電部が地上10ｍＨ　への字型のアンテナが　出来ました。3.5MHｚ～28MHｚ帯まで　問題なく　電波が乗っています。

2014年12月11日

50MHz 3エレメント　HB9CV

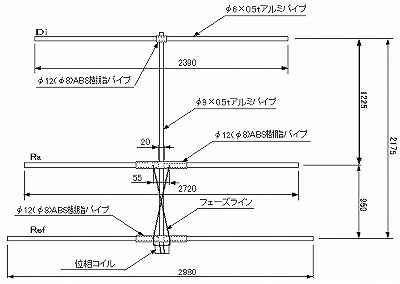

メーカ製の４エレメントＨＢ９ＣＶをフロントのエレメントを外した状態の３エレメントにして使っていました。フロントとバックも同じように聞こえていました。今日はネットで製作記事を検索をした図を参考に改造をする予定です。

2014年08月26日

100W固定局　開局申請

第2級アマチュア無線技士の従事者免許を手にしたのを機会に100W固定局　開局の電子申請をしました。免許一杯の200W局を申請したかったのですが無線機の値段が高くて諦めました。　

2014年07月10日

ダブルバズーカの取り付け

７MHｚ　ダブルバズーカアンテナですが、ロープで引き上げていました。もしも　ロープが切れて　落下すると　下を歩いていた人に怪我をさせるかも・・・・・。昨日　梯子タワーの頂上に　直接　取り付けました。なぜか　最小だった　ＳＷＲ(定在比）が　２．０以上になってしまいました。今日は　ＳＷＲの調整に時間を　費やしました。調整が終わって聞こえてきた　８Ｎ２ＨＨＨ/２一発で　繋がりました。

2014年04月17日

50MHｚ　4エレメント　HB9CV　ヤギアンテナ

50MHｚ　4エレメント　HB9CV　ヤギアンテナを　組み立てました。さて　ポールに取り付けようとしたところで　気が付きました。大きすぎて　裏家の庭　上空潜入侵犯が気になって　中止しました。

2014年04月16日

アンテナづくりと　記念局運用

頼まれている記念局の交信が昨日まで12局です。ＣＱを連発しても　呼んできて　くれません。どうやら　アンテナの能率が良くないようです。今日は　朝から　アンテナづくりをしました。どうにか　午後6時前に　完成をしました。午後7時から　1時間45分の間に65局と交信のどが　カラカラに　なりました。

2014年03月05日

ウィンドムアンテナ　実験運用　開始

AH-4を使ったので　1：4のバランが必要もなく　簡単に作れたのが　良かった。しかし　給電部分に　AH-4を　梯子のポールに　腕木を付けて　取り付ける方法を思いつくまでが　大変でした。今日は　3.5Mhzと7MHｚで　出来上がったウィンドムアンテナの運用実験を　しました。3.5MHｚ～50MHｚまでオールバンドで　ＳＷＲ 1.5以内に　マッチングが取れています。

2014年03月01日

アンテナの滑車が。。。

アンテナの揚げ　降ろしに樹脂製滑車を使っていますが、経年変化で　縁が割れてしまいました。年々高い所に登るのが　怖くなってきていますが、誰にも頼めなくて　恐々壊れたのを取り外しました。今日は　金属製の戸車を買ってきて、樹脂製滑車の修理をしました。明日は　修理した金属製の滑車を取り付ける予定です。

2014年02月23日

アマチュア無線のアンテナ設置中

今朝は5.8℃まで冷え込みましたが、時間と共に　ポカポカ　暖かくなりました。正午の外気温は　13.3℃　です。10時頃から台風で外したアンテナを設置しています。ただ、50MHzのアンテナは　この前外す時に壊したので、今回は付けません。144MHｚのアンテナをスタックにします。はたしてどの辺りまで繋がるのでしょう？？楽しみです。

2013年11月14日

アマチュア無線アンテナ騒動記　続編

１日中　風が強く吹いた日があったので、またもや50MhzのZLアンテナ　ショートバーの接触不良だショートバーの接触片面の両方をタッピングビスで固定を　しました。　

2013年05月03日

アマチュア無線アンテナ騒動記

４月１７日からアンテナの調整を始めましたが、１週間ほどあれこれ調整をしましたが、良い結果は　出ませんでした。7Mhzのダブルバズーカアンテナは逆Vタイプ頂部が９０度以下で抵抗値が25Ω　VSWRが3.0から下がりません。仕方なくオートチューナを使って運用しています。今日は　怒りに任せてダブルバズーカ給電部の同軸芯線と網線接続互いに交差している部分をニッパで切断・・・ダイポールのようにしました。ところが　怪我の功名か！　7.0～7.2がVSWR　1.5以内に修まりました。さて？？　アンテナの名称は　？？？です。変形　ダブルバズーカ紹介をするかな！50MhzのZLアンテナはVSWRが1.5以内だったのに何かの拍子に大きく3.0以上になっていました。おそらく　ショートバーの接触不良と考えて・・・5-56をショートバーに吹きかけて前後させました。考えていたとおり　接触が正常になり、VSWRが1.5以内に戻りました。見栄えから50MhZのZLアンテナを　軽い２エレに戻そうと　思っています。

2013年04月29日

昨日　の　続き　７Ｍｈｚ　ダブルバズーカ　アンテナ

昨日　のダブルバズーカ　アンテナの続きです。　エレメントは　1.5Ｃ２Ｖを使って　寸法の詳細は　皆さん方の　発表データで　作りました。退職前の仕事の　チップの手ハンダで　ハンダペーストを使っていたのを　思い出して・・・・・・　同軸の半田付けに　ハンダペーストを　使ったのが　良かったと　思っています。逆Ｖに張ると　少し　短いようですが、十分　働きます。ダイポールに比べて　帯域の広さ　聞きしに　まさる　これには　ビックリ　しました！ちなみに　ＳＷＲ　１．５の範囲が　7.000～7.350　谷は　7.170　ＳＷＲ１．２　でした。谷のＳＷＲ値は　給電部部分が　約2ｍ横の　自宅の屋根の高さと同じなので　その影響かと　思われます。なお　50Ω　バランは　既製品を　使いました。使用データは　これからですが、ＢＢ６Ｗに　比べてＳにして　２つは　良いようです。

2011年08月26日

全長約6.3ｍ　釣竿形アンテナ

DIAMOND ANTENNA製　HF帯ワイドバンドアンテナ　BB6W　ワイヤー部が　グラスファイバー100％　釣竿の内部を通した　釣竿形アンテナです。文字通り　珍しい無線局を　吊り上げられたら　最高の気分だろうな！このアンテナが　加わり　我が家から　3.5Mhz　→　144Mhz　の全周波数帯で　運用ができるようになりました。

2011年06月05日

BB6Wを　釣竿アンテナタイプ

長さ6ｍ強のBB6Wを釣竿に挿入したものを先日　仮で　実験をしました・・・・・・　今日は　アンテナタワーに　取り付けました。性能が　メーカーの表示ようには・・・・・・散りつけ方法の　再検討を　しよう

2011年06月02日

台風2号と実験中の釣竿アンテナ

昨日から　ベランダの柱に　ポールを仮に取り付けて　実験中の　釣竿アンテナを台風のニュースを聞いたので、急遽　取り外しました。踏み台から　落ちそうになり　あ～～ぁ怖かった!ベランダの物干しに　収まった　釣竿アンテナ

2011年05月27日

固定梯子の天辺（地上８ｍ）に滑車

地上３ｍならアンテナ取り付け作業も怖くは無いと思うがそれには　地上８ｍの所に　滑車取付作業をする必要がある。困ったな　他にしてくれる人も　いないし・・・今日は　ひょんなことから　固定梯子の天辺（地上８ｍ）に滑車を　取付ける事が　出来ました。梯子を上ろうとしている時に　散歩で通りかかった　老人が「これは　何だんねん？」「・・・・・・・・・・」これは幸いと　黙って　上り始めたら　じっと見ていたので　　下を見たら　作業が終わるまで　いました。老人には　悪かったのですが　とても　心強く　思いました。

2010年09月27日

アマチュア無線のアンテナ設営　1

アマチュア無線のアンテナ設営を始めています。前回は　ワイヤーアンテナの上げ下ろしが簡単にできる工夫を主眼に　アンテナを設営しました。今回は　八木アンテナの設営が　簡単にできるような工夫を　考えています。今日は　ローテーターを　取り付ける予定です。

2010年06月30日

無線アンテナ吊り上げのロープ

無線アンテナ吊り上げのロープが　切れちゃった！今日は　こわごわ　はしごタワーに上って　ロープを取替えました。+++++++<<本日の結果>>+++++++当たり / はずれ++++++++++++++++++++++++++++今日ポイントGETするのはそこのアナタ毎日5,000名にポイントが当たる楽天ブログラッキーくじは下のバナーをクリック
