無線に対応していない機器がありまして、ルータを設置してある部屋から有線を引きたくなりました。
ついでに二重ルータにしてセグメントをわけようと。

と、いうことで、
壁にLANコネクタを設置します。

そのメモ書きです。


資材購入

未来を見据えて、Cat6A…10Gbpsです。
…どうでしょうね。
Wi-Fi7の規格が話題に出てきているので、
そもそも家庭用に有線はなくなって行くのかもしれませんね。
46Gbpsとかメタルじゃ無理じゃない？
…光にしても家庭用にQSFP+をとかお金が💦

なお、Cat6A対応は少しお高めです。
​

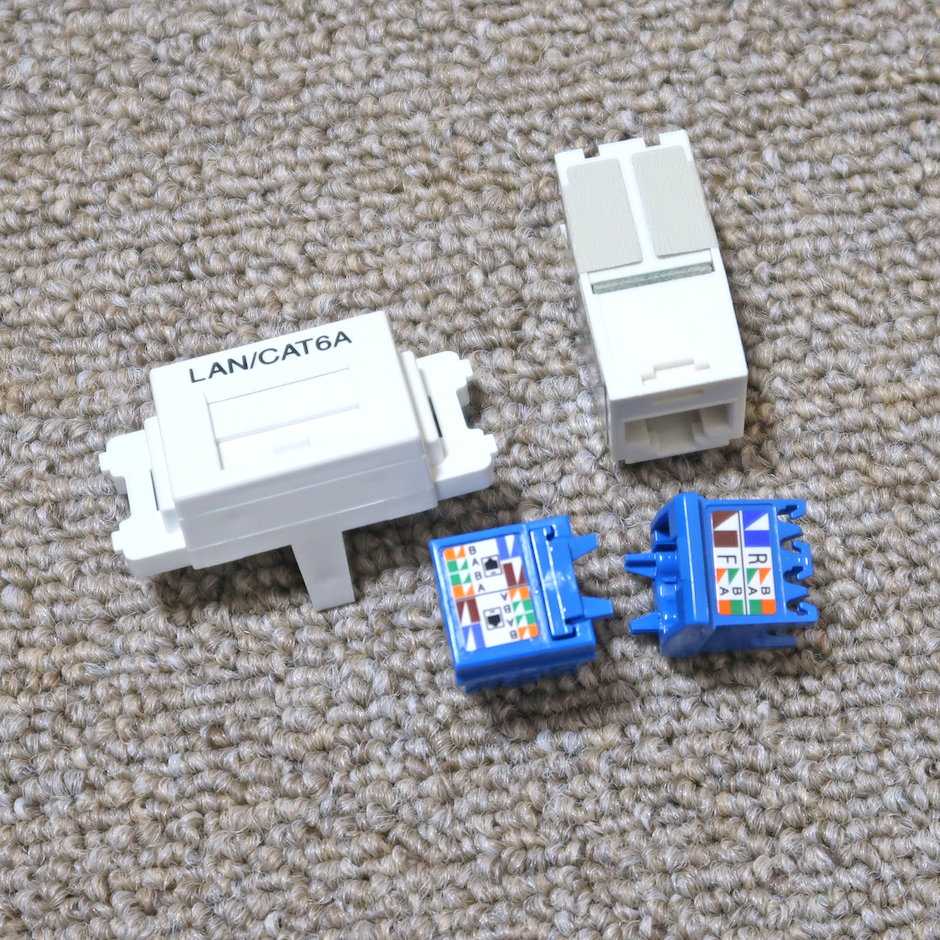

パンドウイット　カテゴリ6AJISプレート用ジャックキット 白　JAOSSP6ATGMW​



図面通りに組み立てるとLANコネクタができるという優れもの

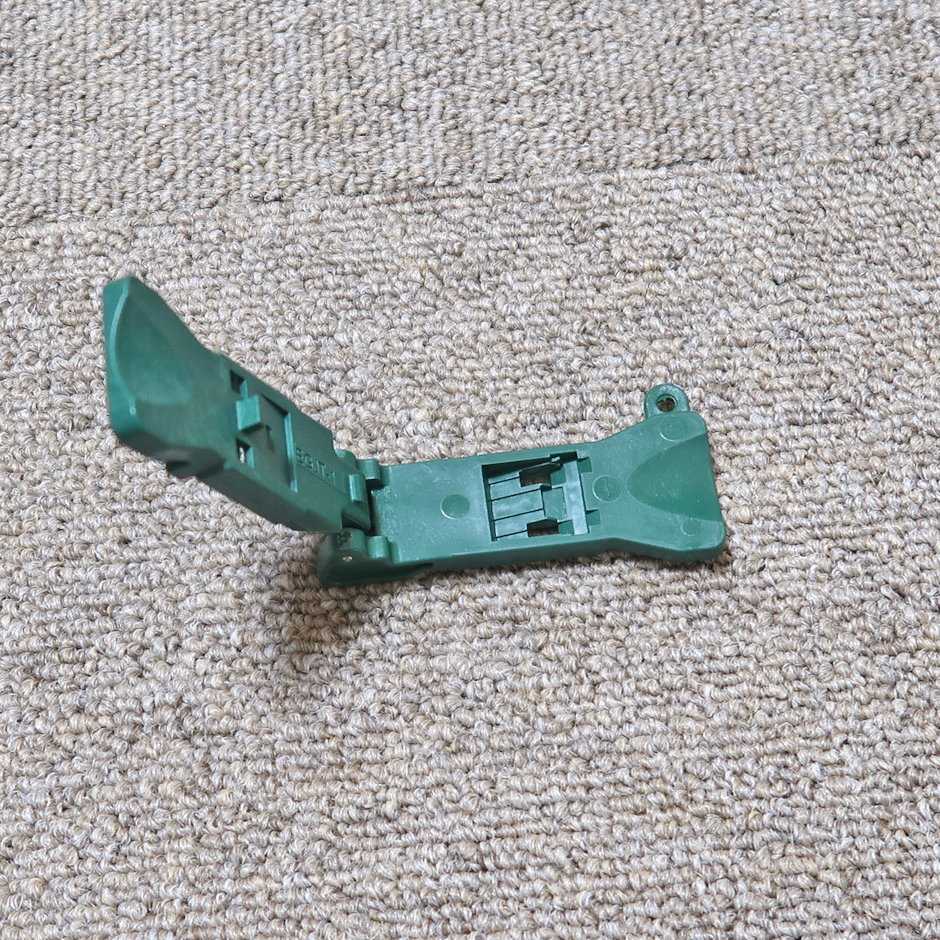

治具？
コネクタをはめ込む時に使います。

なくてもできそうですが、綺麗に（まっすぐ）はめ込む自信がなかったので購入しました。
​
【パンドウイット PANDUIT】パンドウイット EGJT-1 TGジャック用成端工具​
そう、高価な器具でもありませんので。

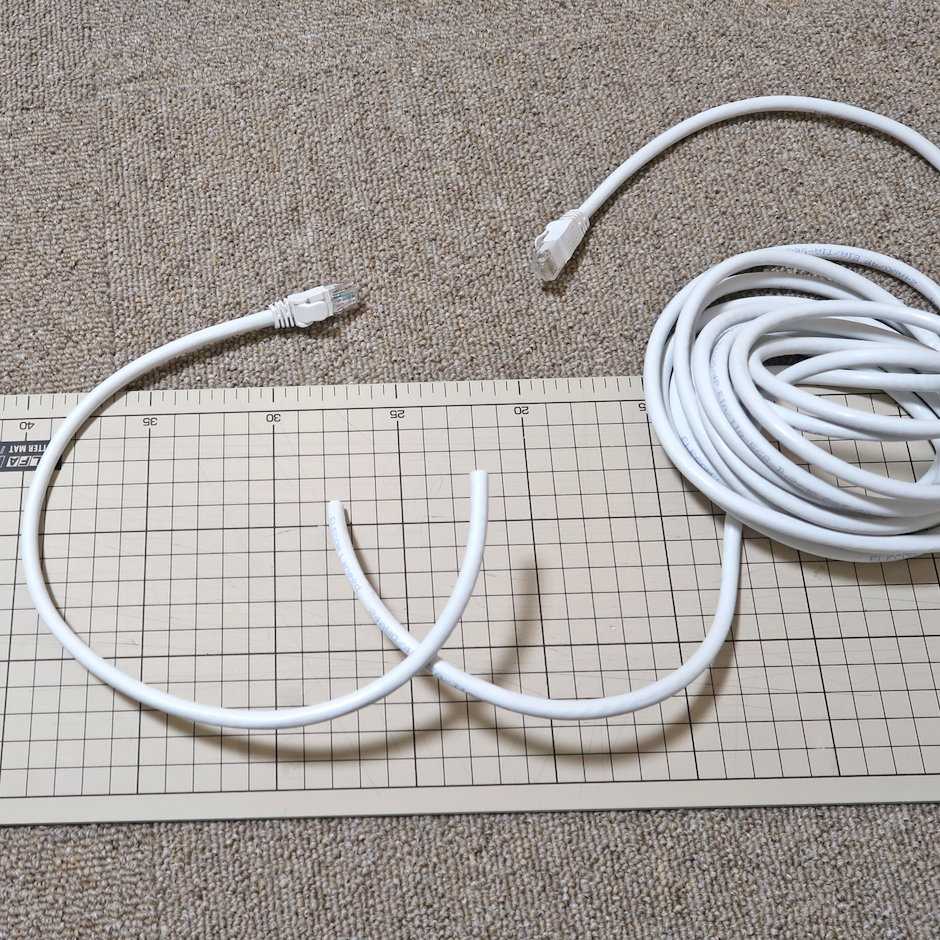

LANケーブルは100mとか不要なので、15mのコネクタ付きを購入しました。
これを切って使います。

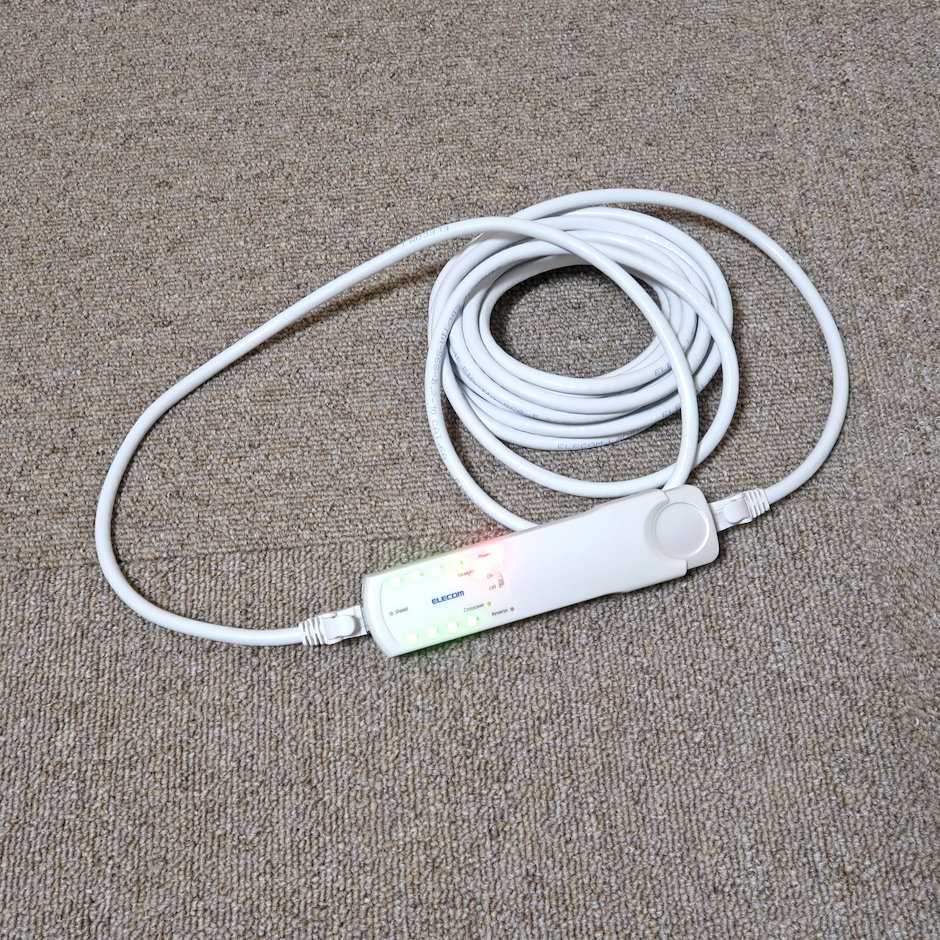

とりあえず、LANテスターで確認




さて、工作開始！


切る

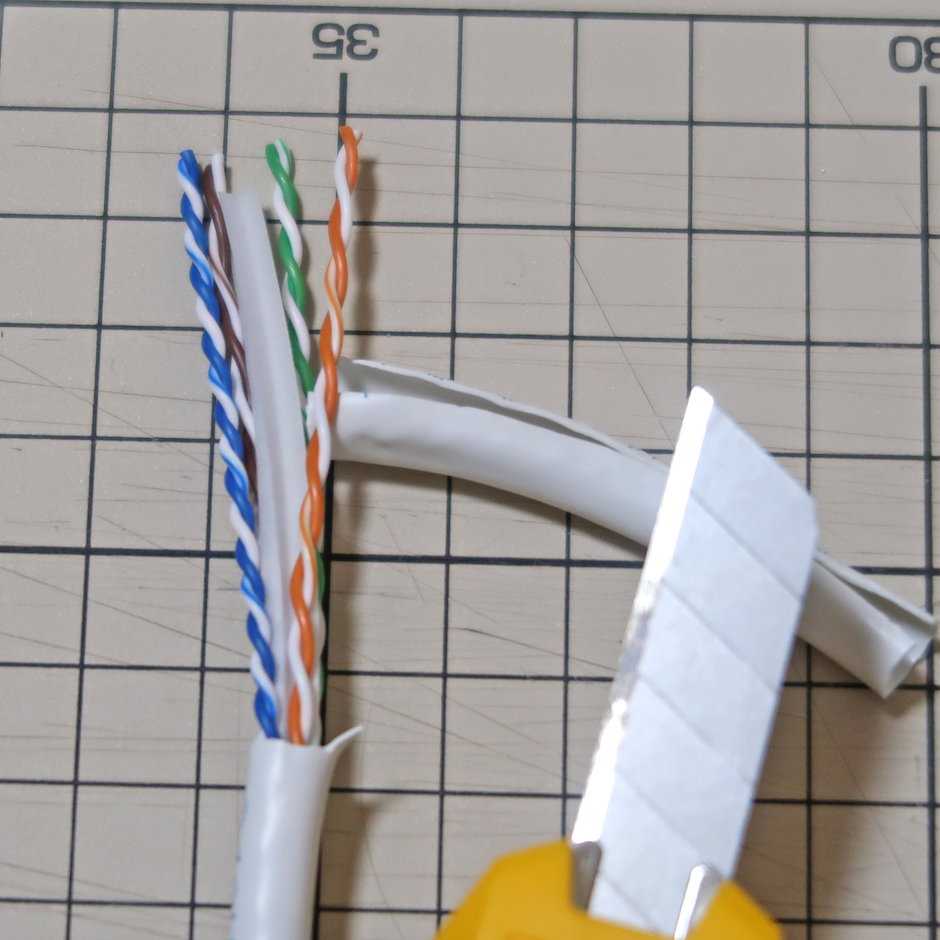

外装を剥く、介在物を切る

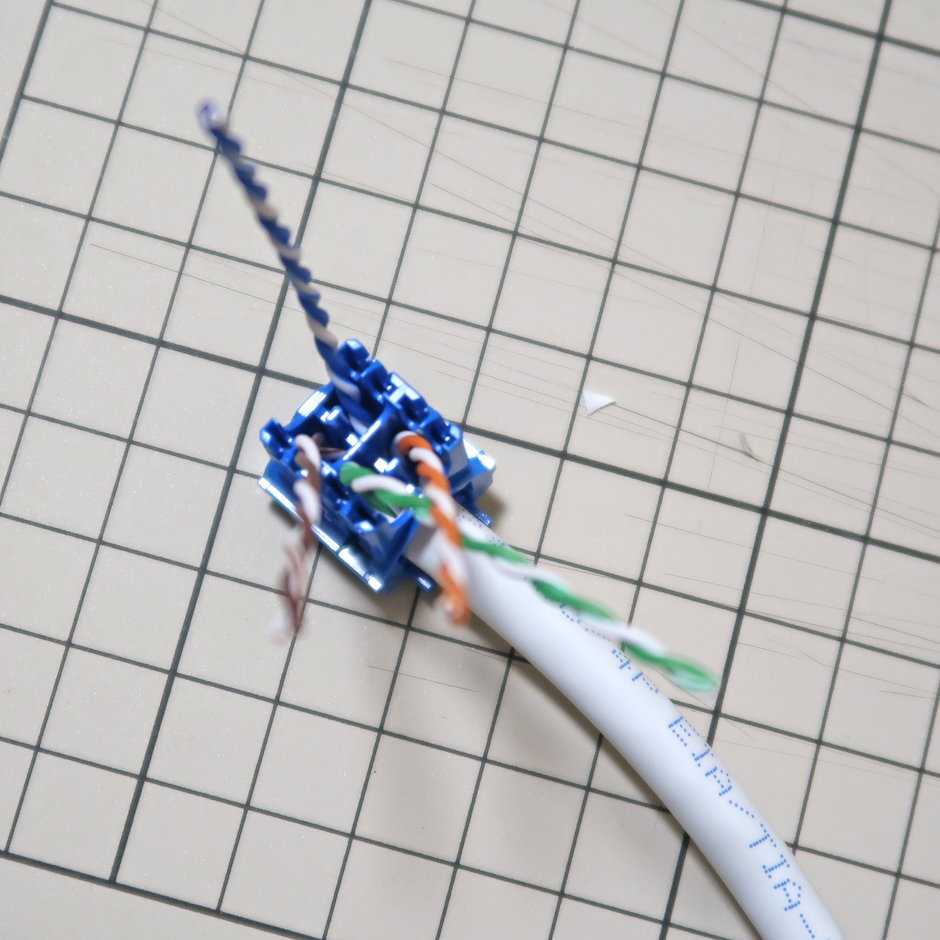

入れる。



合ってる？？？

これ、図面だけで文字がないので、いまいち合っているのか不安になりますね。。。

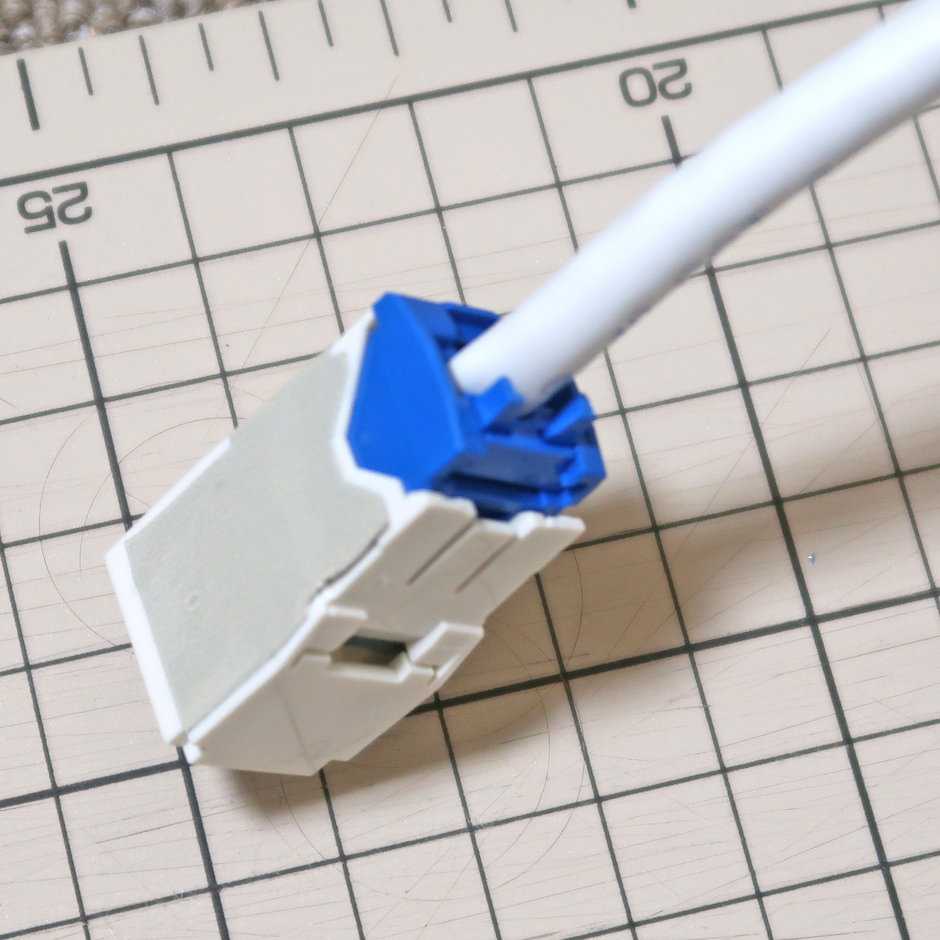

飛び出した線を切って、コネクタの受け側に入れる。

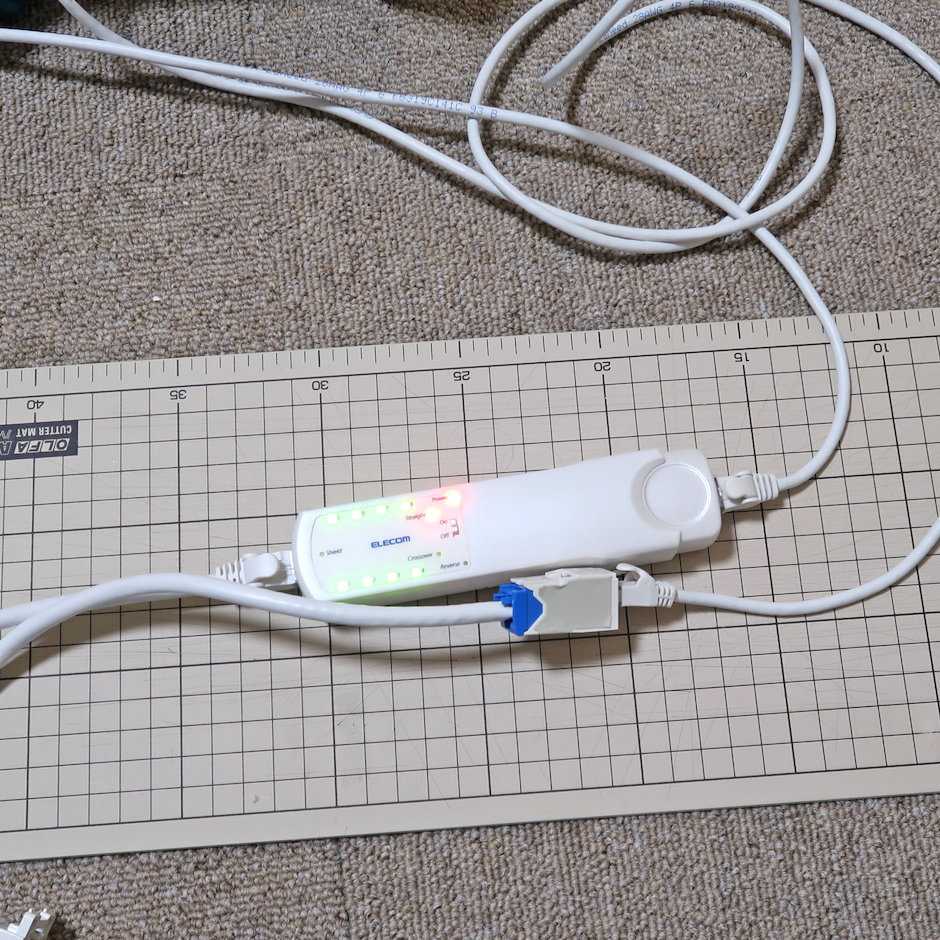

チェック！

…大丈夫そうです。



次はこのLANコネクタを壁コンセントに付けます。
