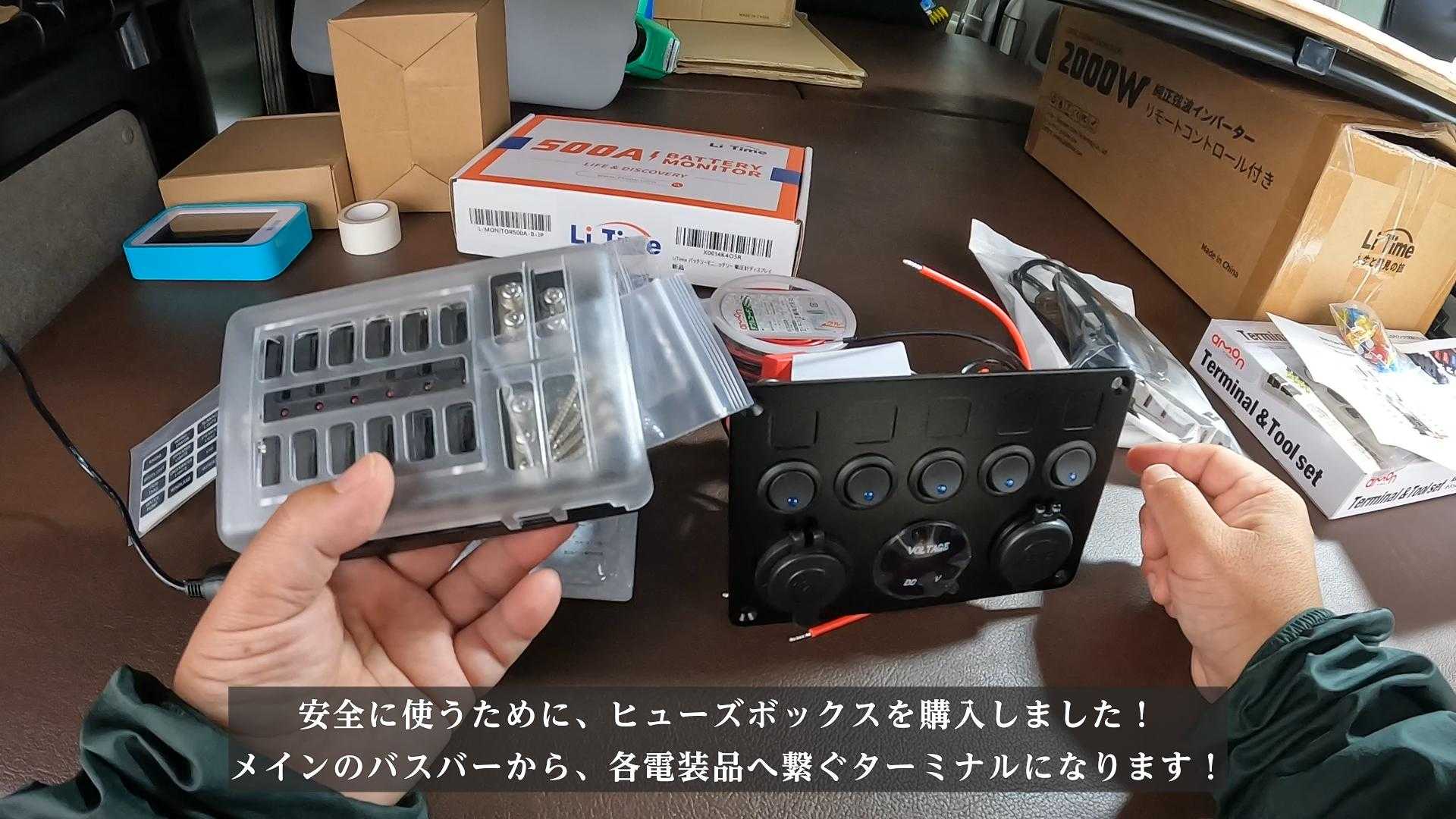

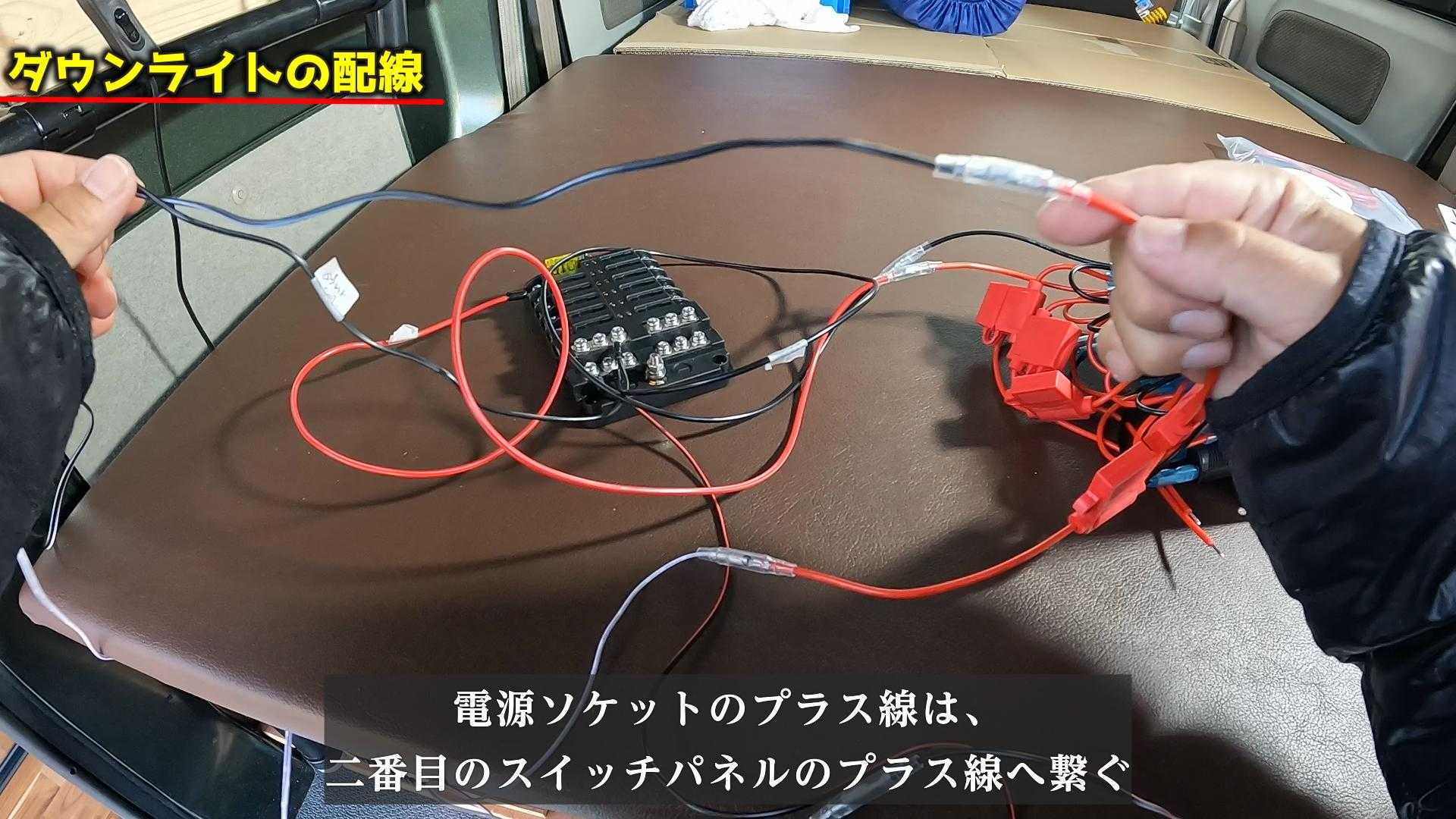

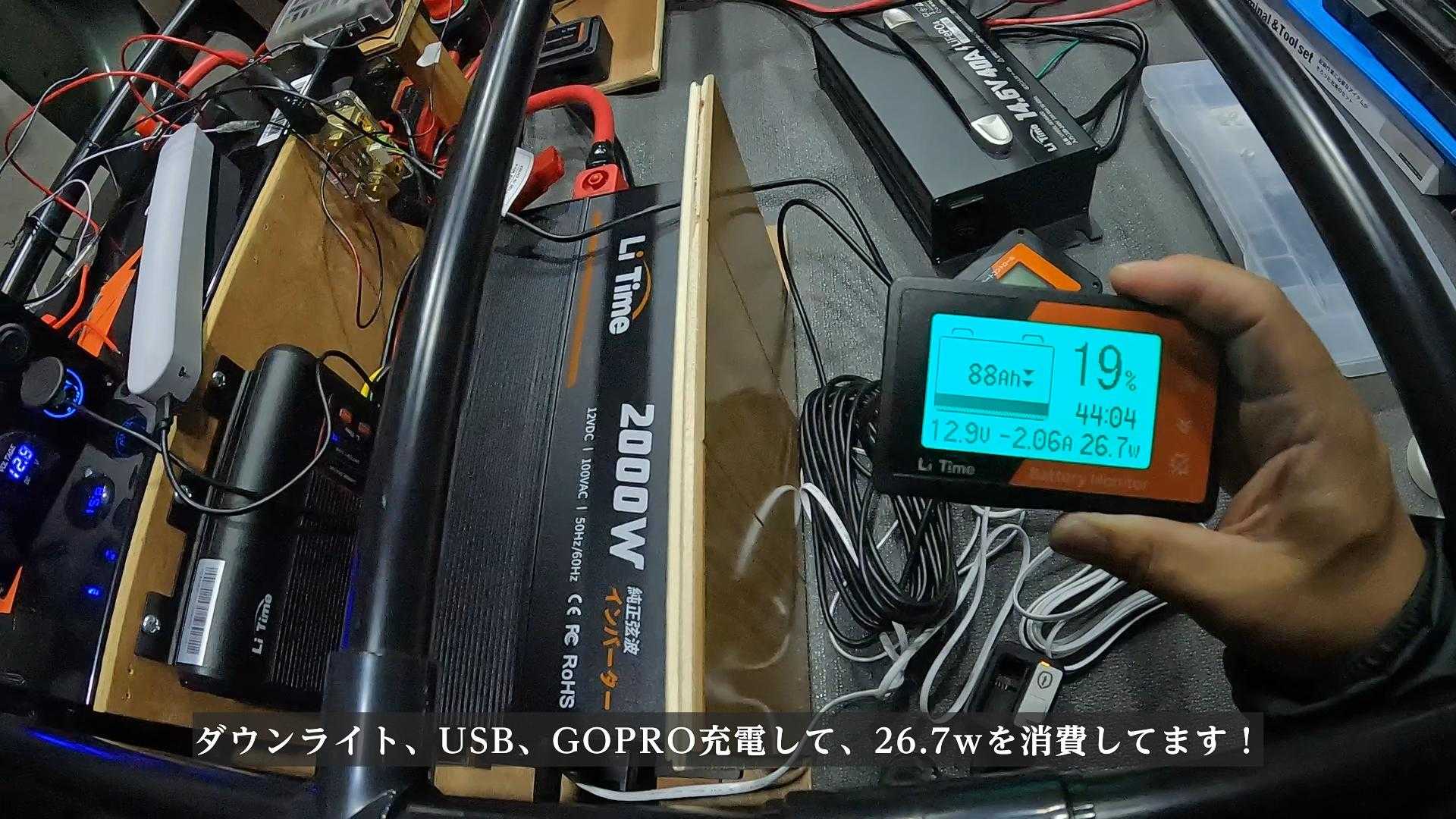

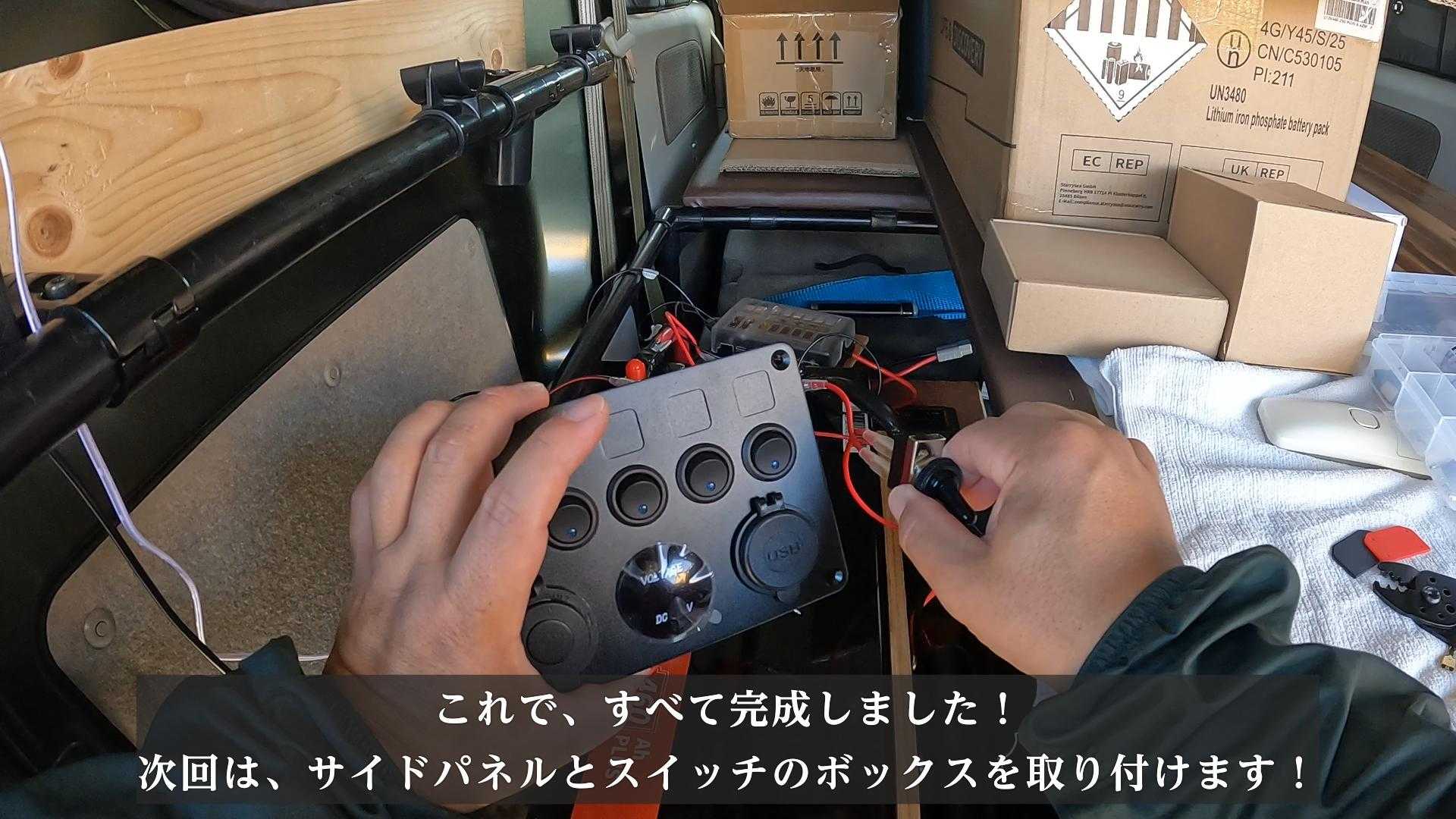

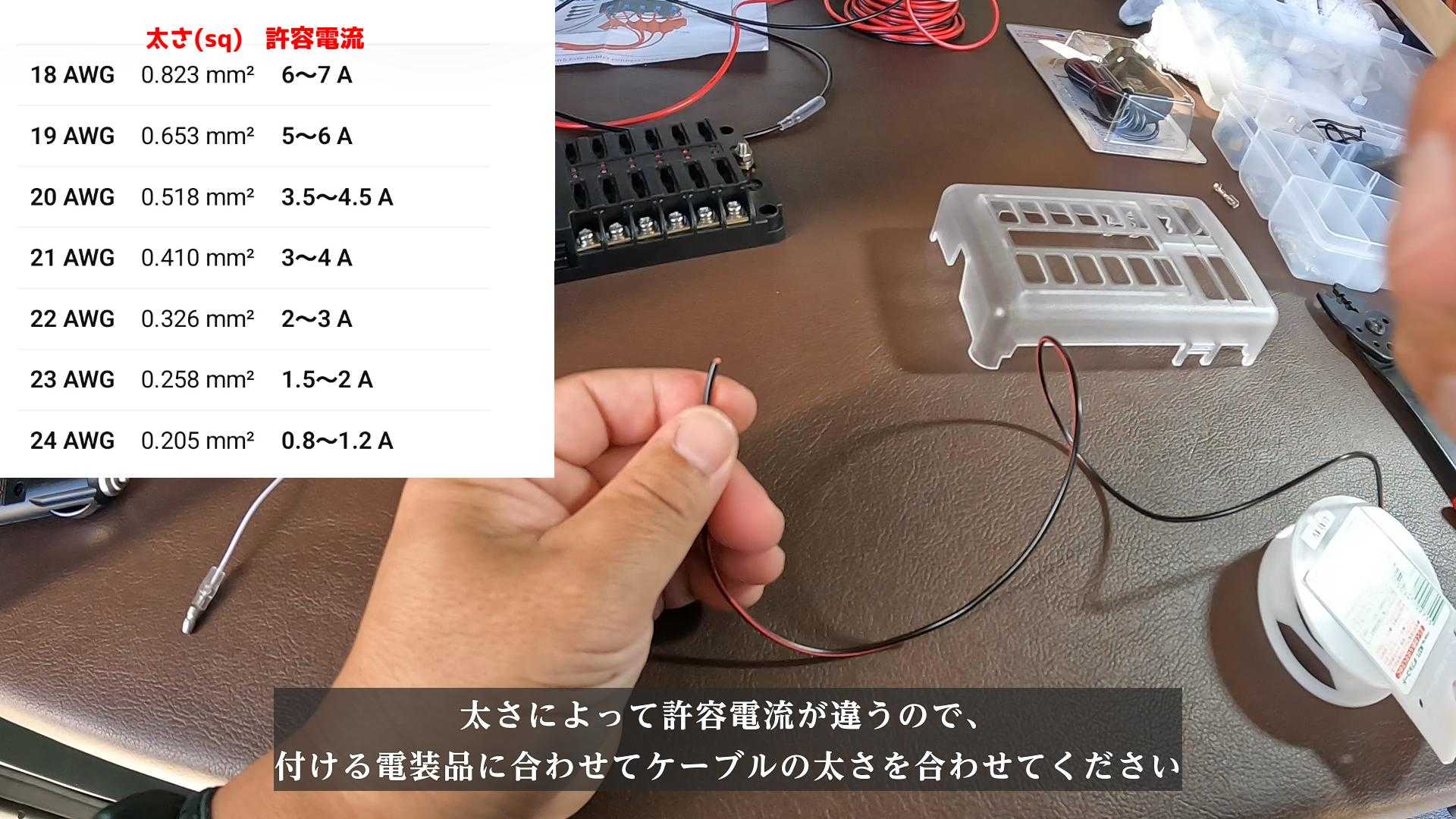

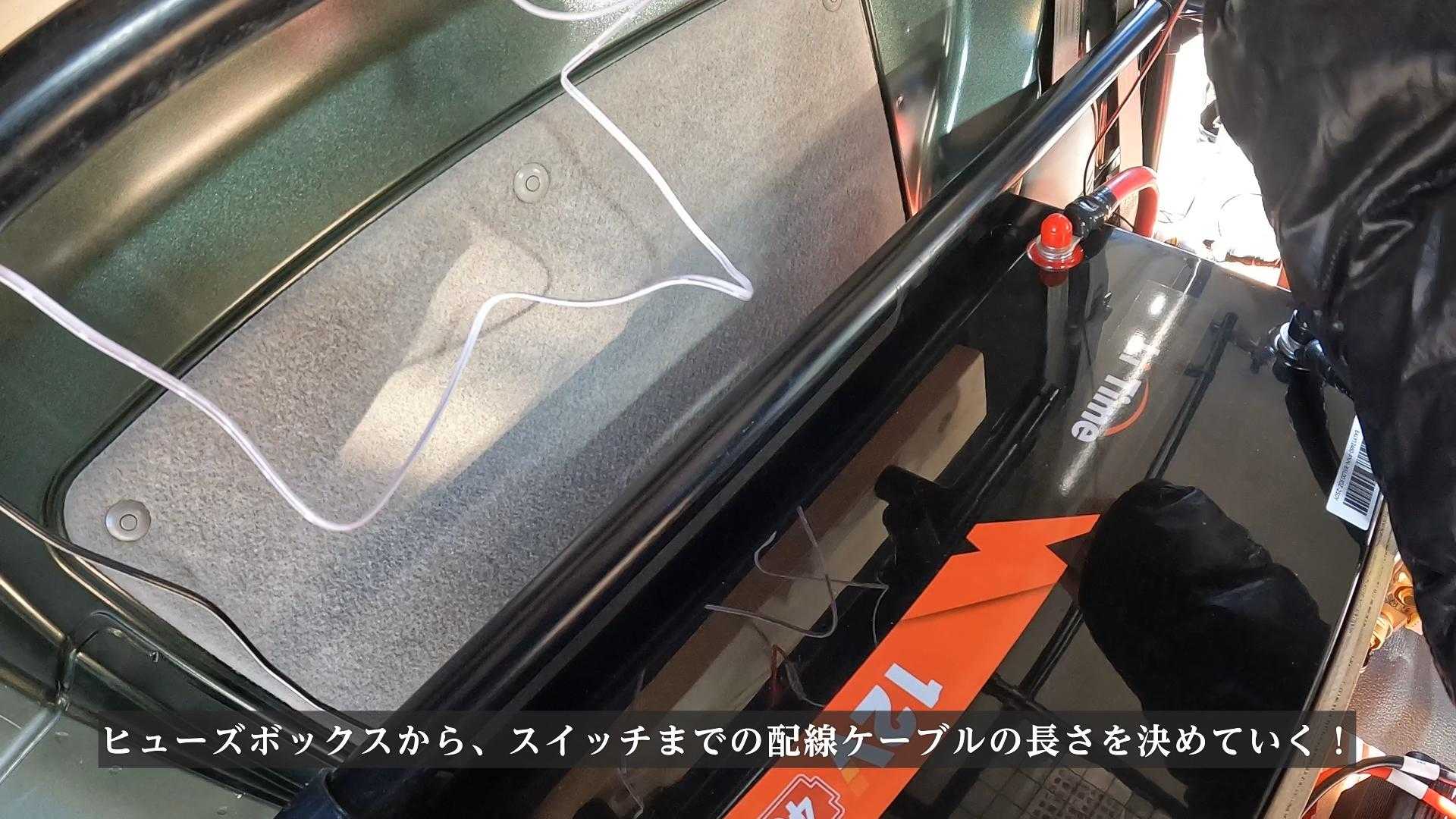

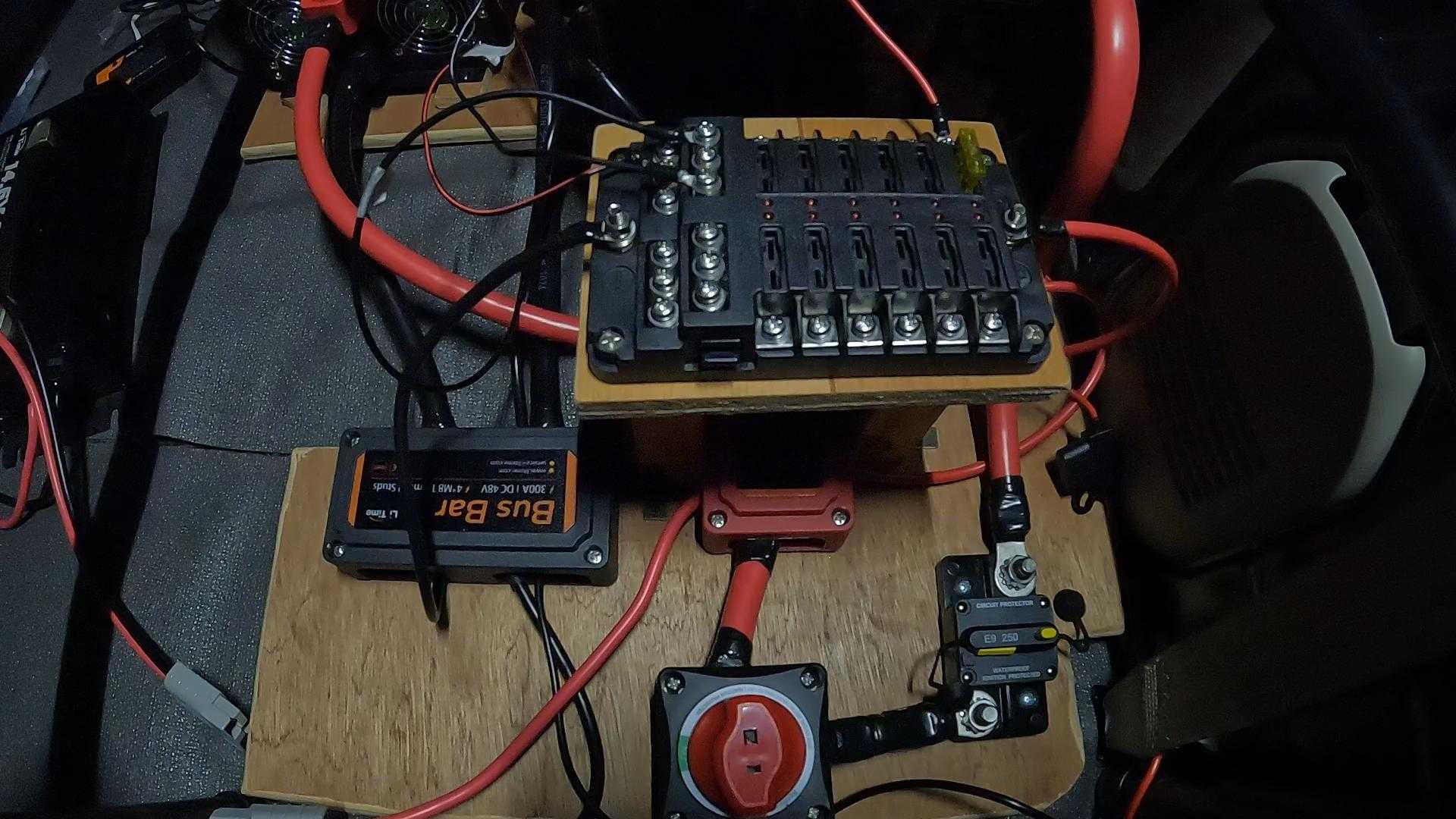

今回は、スイッチパネルの取り付けです！ キャンピングカーや船、ボートによくつけられてる 5連のスイッチと電源ソケット、USBポートがついたものですが、 説明書が英語でさっぱりわかりません！！ そもそもが、電装系はマジで素人なので、 何がなんだか… チャットGDPなどで調べて何とか取り付け出来ました！！ スイッチパネル自体に、ON/OFFスイッチがないので、 それも増設して、つけたり消したりできるようにしていきます！ 同じスイッチパネルを付けようと考えている方の どなたかの参考になれば、幸いです！ ~~~~~~~~~~~~~~~~~~~~~~~~~~~~ このチャンネルでは、 新型エブリイバンで、車中泊しながら、旅に行けるように 子育て中のおっさんが、自由時間の中で、車を自作でカスタムして楽しむ動画を配信しています！ ~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 今回の動画はコチラ https://youtu.be/-RVdtVM9i1M 購入したものはコチラ！ 配線の太さやヒューズは、色々あった方がいいですね！！  ヒューズボックスを経由して 各電装品に、繋げた方が安心ですね！  前回付けた、ダウンライトの作業灯のケーブル これをつないでいきます！！  延長して繋いでいくので、 配線の太さは、使う電装品の電流を考えて 合う太さの物があるといいですね！！  ヒューズボックスの位置も決めたら スイッチパネルを取り付けるところまで、配線がどれくらいいるか 考えて、長さを決めますが、長くて損することは無いので、 長めがいいと思います！！  今回のダウンライトの電源は、シガーソケッドのオスがついてるタイプ メスの電源ソケットを増設して繋ぐことにしました！！  バスバーやヒューズボックスに繋ぐ丸型端子の種類も 事前に用意しておくとスムーズに、終わります！ 足りなくて何回も買いに行きました…  ヒューズボックスも固定して、位置もここにしました！！  通電テストも問題なくて、 ダウンライトなどの電装品や スイッチパネルについているソケットも使えるか確認しました！！  最後に、注文しておいたスイッチが届いたので スイッチパネル自体のスイッチを取り付けました！！  #軽バン #スイッチパネル #取り付け #やり方 #新型エブリイバン #エブリイ #英語の説明書 #車中泊 #車中泊計画 #ヒデの自由時間 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 今回の購入したもの 【スイッチパネル 5連 防水 デュアルUSBソケット 電源ソケット USBソケット 5pin LED電圧計付 DC12V 24V 】 楽天市場 https://a.r10.to/h5QcfQ 【BlueFire 最新 12ウェイ 回路カーボート ヒューズボックス ホルダー】 楽天市場 https://a.r10.to/hPKdeb 【Heschen 車用トグルスイッチ, オン/オフ, 12VDC 25A 防水】 楽天市場 https://a.r10.to/hg0W4b 【耐熱ネツタフ115ケーブルインバーターバッテリー接続ケーブルHKIV5.5Sqケーブル赤ケーブル！1m単位450円！】 楽天市場 https://a.r10.to/hFOQIV 【ニチフ 裸圧着端子 丸型R型 R5.5-8 10個入】 楽天市場 https://a.r10.to/hPVPOR 【ニチフ 裸圧着端子 丸型R型 R1.25-4 20個入】 楽天市場 https://a.r10.to/hg0Yup 【ニチフ 裸圧着端子 丸型R型 R5.5-5 10個入】 楽天市場 https://a.r10.to/h80BfB ~~~~~~~~~~~~~~~~~~~~~~~~~~~ 【これまでの紹介商品】 ・『RIDE-FiELD JO2 2000』アルミ製 ルーフラック 楽天市場 https://a.r10.to/h5s64h ・コムテック『ZDR048』ミラー型ドライブレコーダー 楽天市場 https://a.r10.to/h5Cepq ・カーメイト NZ585 エブリイ専用 増設電源ユニット 楽天市場 https://a.r10.to/hRNjCd ・セイワ エブリイ専用 アームレスト コンソールボックス 楽天市場 https://a.r10.to/h5MAYX ・ペルシード スマホホルダー PPH2202 片手ワンタッチ開閉 アシストグリップ取付 楽天市場 https://a.r10.to/hNA3QT ・スズキ エブリイバン エブリイワゴン DA17V DA17W ドアハンドル ラバー ブラック H27.2～ 楽天市場 https://a.r10.to/hkqeip ・エーモン ETC 取り付け アタッチメント S7228 エブリイ(H27.2～) 楽天市場 https://a.r10.to/hFXS9b なるべくわかりやすく、組み方を 紹介していますので、ご覧いただければ幸いです！ ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 【ベース車両】 SUZUKI EVERY BAN(エブリイバン) DA17V(6型) CVT パートタイム４WD AT https://www.suzuki.co.jp/car/every/ 【 使用機材 】 【GoPro HERO12 Black】 ・楽天市場 https://a.r10.to/hNNKdM ※URLは、楽天アソシエイトを利用しています。 収益は、今後の動画で紹介できるよう、 新しいアイテムの購入費用にさせて頂きます。 応援頂けると幸いです。。 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ BGM等 『音楽：魔王魂』 『甘茶の音楽工房』 『DOVA-SYNDROME』 『音楽の卵』 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
