Aug 9, 2022
XML
カテゴリ:真空管
RAYTHEONのRK-25という真空管がありまして、
これは802という800番台の名称でも知られています。

RK-25と同等の802規格表があります。
この規格表で気をつけないといけないのは、ピン配置図はトップビューであることです。


ソケットはラージUT。
なかなかソケットが売っていないです。売っていてもタイトのゴッツいやつで、普通のアンフェノールのようなやつは殆ど見つかりません。(私は通販で購入)

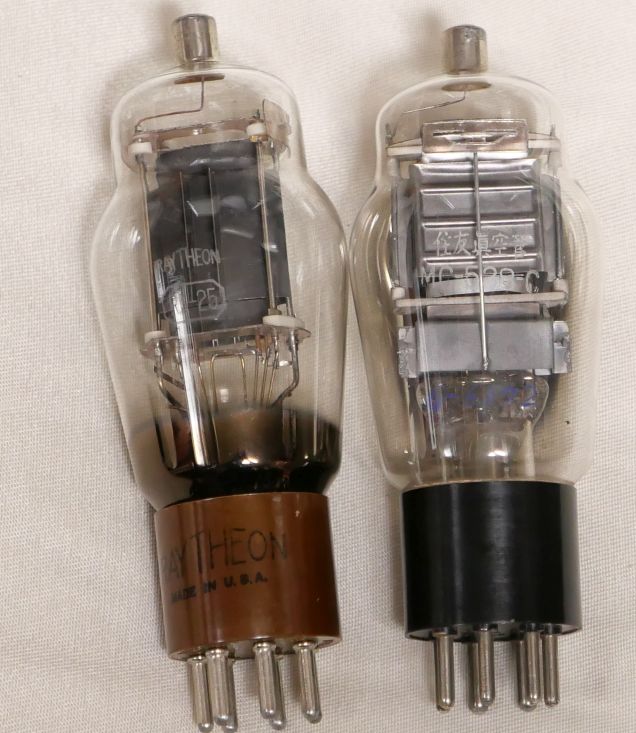

写真左がRaytheonのRK-25、右が後ほど紹介します住友のMC-538-Cです。



さてこのRK-25、
データを探したところ、Frankさんのデータシートまとめにありました。

そして、Radiomuseumの情報です。

プレート損失は...10Wしかありません...。
6.3Vの0.9Aは807と同じ。それでいて6V6程度のプレート損失です。
これはもう駄球カテゴリに入りそうな勢いです。
そして、私はこういう駄球が大好きです。

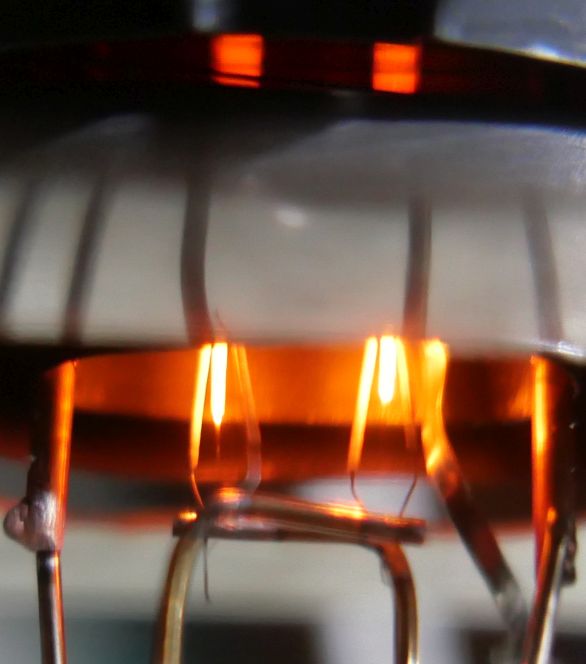

因みにヒーターは2本通っています。

扁平なプレートにこういうヒーター配置は、直熱管のフィラメントを張っていた頃の名残でしょうか...。

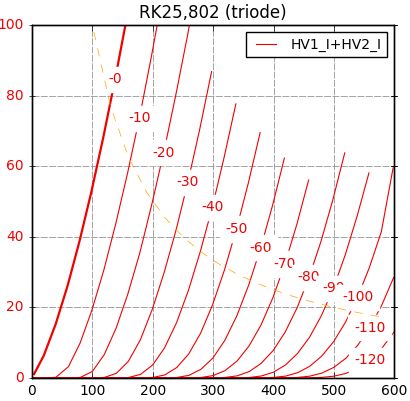

三結してどんな特性になるのか、etracerで測ってみましょう。


綺麗なカーブだと思います。
三結ですと、240Vの-35V位で34mAあたりで使いたいところですね。
トランスは5~7kΩが合いそうな雰囲気。
なんとなく6V6的なイメージですが、6V6三結に比べてバイアスが結構深いです。
あとEg2をは高いと結構Ig2が多く流れる球のようです。
三結ではEg2を気にしなくて良さそうですが、この球に関してはせいぜいEp250Vだと思います。くわえてG2手前に少し大きめの抵抗を入れて少しでもEp>Eg2にしておきたいところですね。

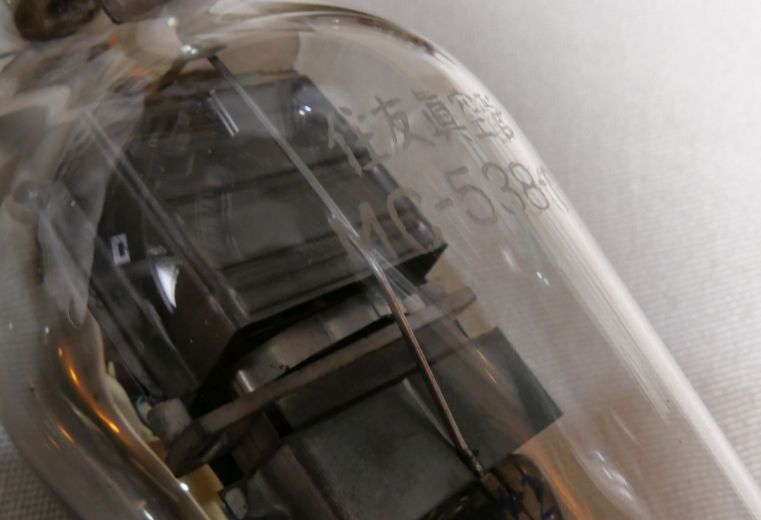

さて、住友のMC-538-Cですが...



RK-25相当と云われているようですが、実測では一寸(いや、かなり)違うようです。

まず、実測ではヒーターが6.3Vの1.08Aです。(規格表では1.0A)

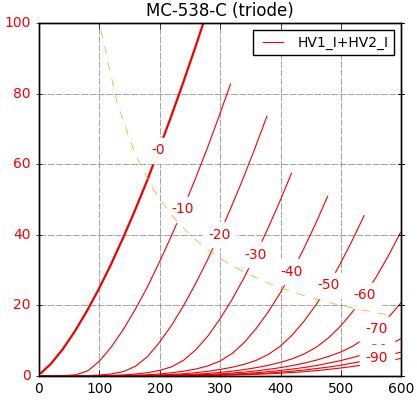

etracerでカーブを観てみると、


RK-25に比べて寝ていますね。
250Vくらいのところで35mAくらい流れたとして、rpが2.8kΩくらいあります。
これは明らかに7kΩ以上のトランスが必要です。
300Vの30mAくらいで使いたいところです。
Eg2制限がどれくらいかわかりませんがRK-25同様に200Vちょっと程度かなと思いますが送信管なのでそう簡単にG2がバテることはないと思います。
300Vの三結で使うならG2手前に少し大きめの抵抗を入れておきたいですね。
