Aug 10, 2022
XML
カテゴリ:真空管

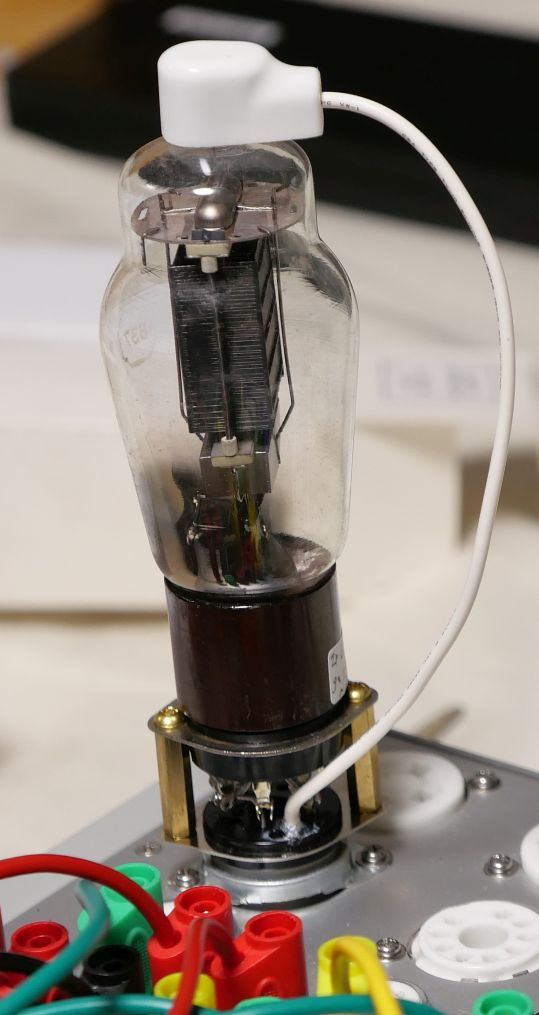

手持ちにRAYTHEONとHYTRONの837という真空管があります。



RK-25をひとまわり大きくしたようなプレートに12Vのダブルヒーターです。


プレート損失は12Wと、RK-25より2W程度アップしています。

規格はこれです→真空管(Electron tube) 規格表データベース「837 」


アンプの制作記事もあります。
送信管837シングルアンプ(M.Iの趣味の部屋)

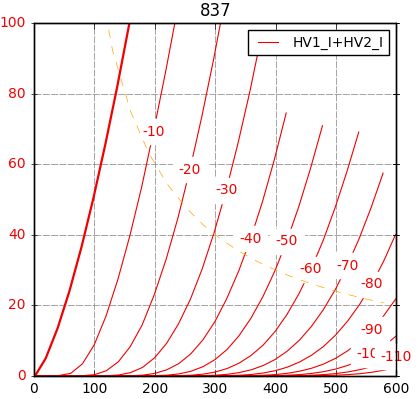

etracerで三結特性を見てみましょう。



rpは1.8~2kΩくらいです。5~7KΩくらいのトランスで良さそうですね。
ヒーター12.6Vは、6.3Vの巻線を直列にすれば大丈夫そうです。






Last updated  Aug 13, 2022 09:15:51 AM
