Aug 11, 2022
XML
カテゴリ:真空管
GEのGL-421という真空管ですが、
どこかで見たプレートの大きさだなぁ...と思ったら、837にプレートが似ているんですよね。

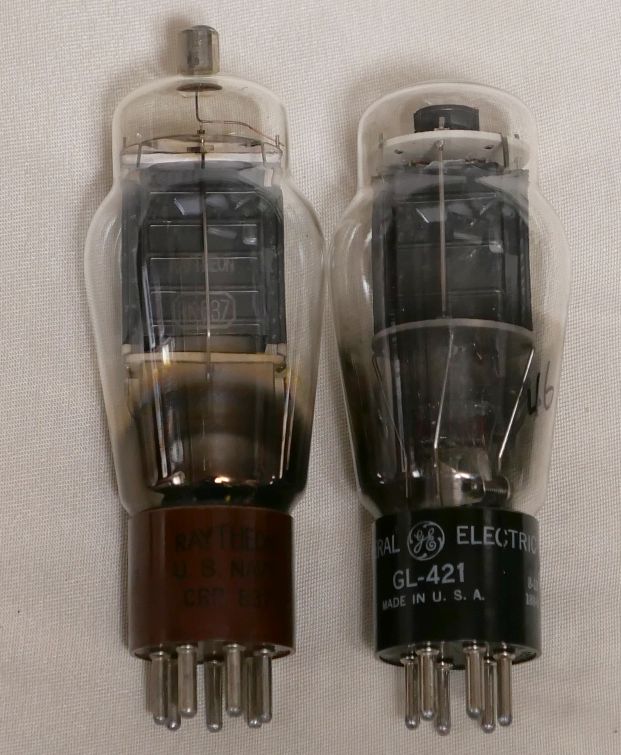

左が837、右がGL-421です。

なかなかしっかりした造りです。


さてこの球、ヒーター25Vで42と同じピン配置という以外に規格が全くわからない。


とりあえず25Vのヒーター電圧をかけたところ、0.38Aでした。

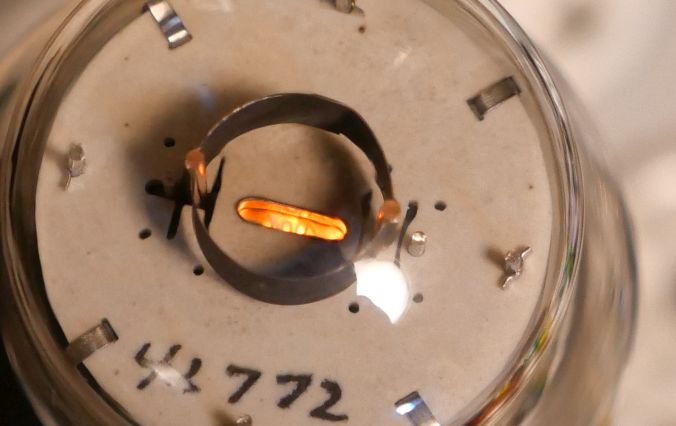

837はダブルヒーターですが、GL-421は扁平で大きなカソードが見えます。

ヒーターだけで10W食います。6.3V換算だと1.5Aくらいでしょうか。

プレート損失がわからないですが、837を参考にすると12Wそこそこ。

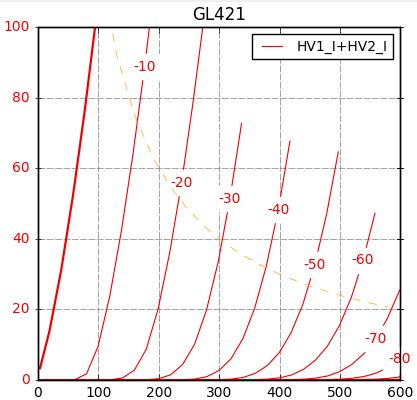

さっそく三結の特性を測ってみましょう。


rpは1kΩくらい。3.5~5kΩがよさそうですね。
直線性はそれほど良くありませんが、まぁ綺麗なカーブだと思います。
4本ありますのでPPとかなら、多少の直線性の悪さは問題ないでしょう。


さて、プレートの大きさが似ている837の三結特性は...


比べてみると、まずrpに違いがあるようです。
どちらも良い感じですが、やはり低rpのGL-421のほうが使いやすそうではあります。

ヒーターは24Vのスイッチング電源を使えば良いでしょう。
元々ヒーター電力が高目の球なので、ちょっと低めの24~24.5V程度でも、きっと十分なエミッションが得られると思います。

オークション市場にもなかなか出てこない球ですが、造りのしっかりした魅力的な真空管ですので、もし見つけたら入手してみては如何でしょうか?
