Oct 2, 2022
XML
カテゴリ:真空管
6BX6(EF80)と6EJ7(EF184)は、テレビ用の真空管のイメージが強いですが、
初段になかなか使えそうな真空管です。



etracerで三結特性を見ましょう。

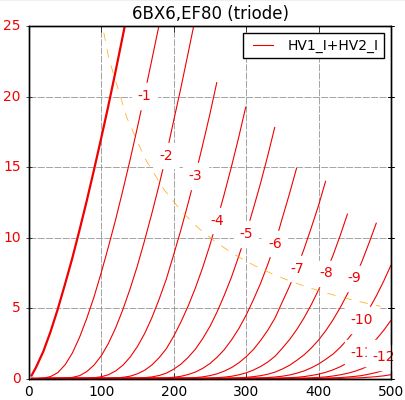

【松下6BX6】


高圧側は寝てしまいますが、まずまず綺麗なカーブですよね。

あくまで手持ちの球の平均的な特性ですが、
Ep=200V Eg=-3.2Vのとき、
Ip(+Ig2)=8~10mA
Ig2=1.6~2.2mA
rp=5600~7000Ω
gm=6400~7200μS
μ=41~46V/V

ハイgm管なので、球によってバラツキはあると思います。
μが40以上あるので、結構使いやすそうです。

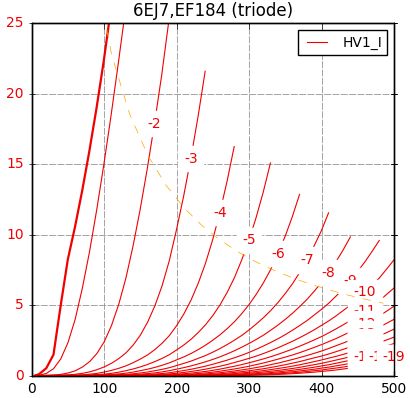

【松下6EJ7】


こちらもそう悪くありません。

あくまで手持ちの球の平均的な特性ですが、
Ep=200V Eg=-2.4Vのとき、
Ip(+Ig2)=8.8~10mA
Ig2=3.4~4.2mA
rp=4100~4600Ω
gm=13800~15800μS
μ=62.0~64.5V/V

こちらは更にハイgm管なので、球によってバラツキは更にあると思います。
μが60以上あるので、1段でバイアス深目の球も使えそう。(あまりに深いのは無理だけど)
とても感度の高い球なので、コントロールグリッドには1~3.3kΩ程度の抵抗を入れておきたいですし、ノイズを拾いにくい配線が肝要となりそうですね。


因みに海外製のEF184(6EJ7)は...


松下6EJ7と比べると、0~-1Vが妙に狭いですね。どうもこの領域は不安定です。
このように、バイアス-0~-0.5V付近は非常に不安定で使いにくい球もあるようです。
なので、何を挿しても大丈夫なようにEp高めでバイアスは-2.4V~-2.8Vで、低いところを使わないようにするのが良さそう。
この海外製のEF184は6EJ7とは明らかに異なる(互換性の無い)球だと思います。


なんだかんだで1本500円~1200円程度の真空管です。
気軽に使いたいですね。
