Oct 6, 2022
XML
カテゴリ:真空管
メーカー不明の6F6GTを入手しました。

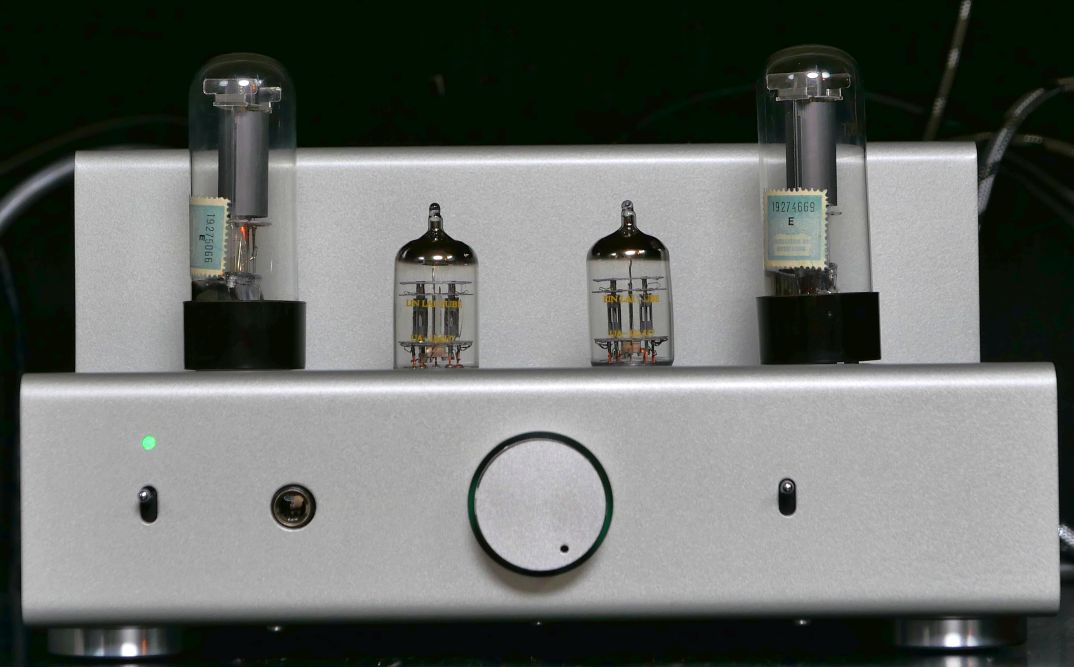

美しい音楽を奏でてくれます。

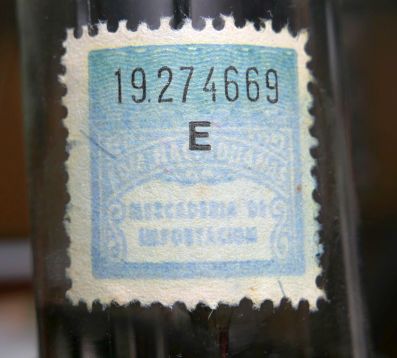

真空管には税関の「輸入品」の印紙が貼られています。


文字がが滲んでおり、私は素人なので解析に時間がかかりました。

ADM.NAC.ADUANAS.
MIRCADERIA DI IMPORTACION

スペイン語圏(南米?)に輸入された物が、回り回って日本に辿り着いたのかな。



製造元はプリントされていません。
見た目で特徴的なのは、

・灰色のプレートは、リブが無く、細長い。
・管全体も細長いデザイン。
・円盤状のゲッターで下の方へ飛ばしている。
・プレートの形状が6F6Sの形にそっくり。
・上側のマイカの管内壁のおさえかたが6F6Sそっくり。

私は正真正銘の6F6Sを持っておらずネットにある画像データのみでの判定ですが、
様々な情報から、これはロシアの6F6S(6Ф6C)ではないかと思われます。
断言はできませんが...そのセンが濃厚です。

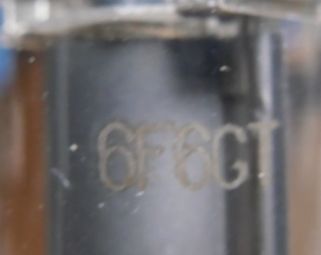

しかし、管面のプリントは6F6GTとなっています。

輸出線用にプリントしたのでしょうか...。

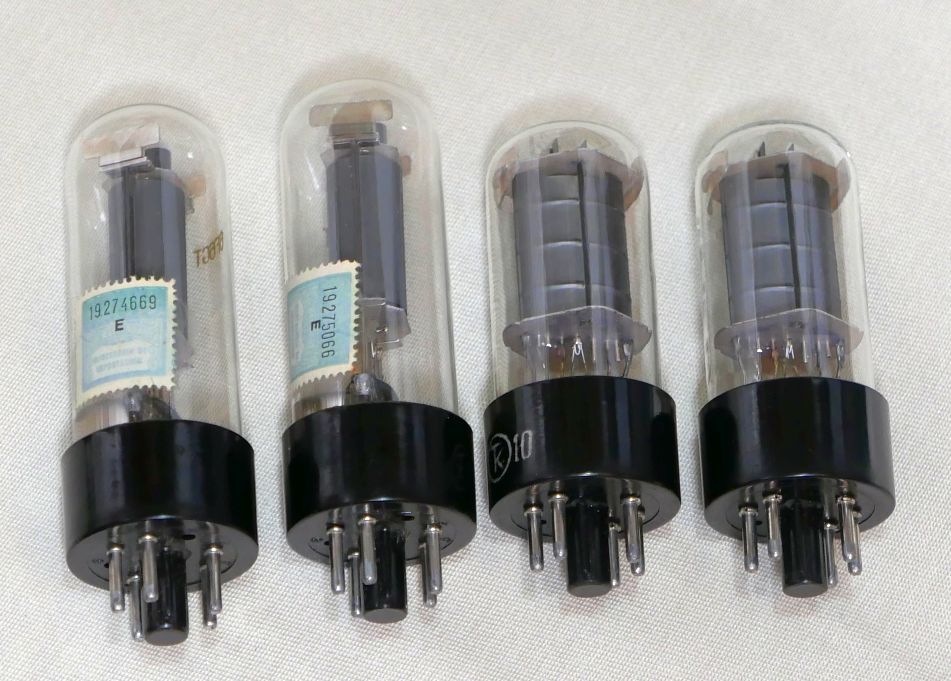

手持ちの6F6M1と見比べてみましょう。
(6F6Sを持っていれば、これが6F6Sだと確定できたかも)



手持ちの6F6M1は上から見るとプレートは楕円です。
(他の6F6と一番異なる特徴です)




etracerに掛けて電気特性を調べてみましょう。


購入した6F6Sと思しき球の1本目は...

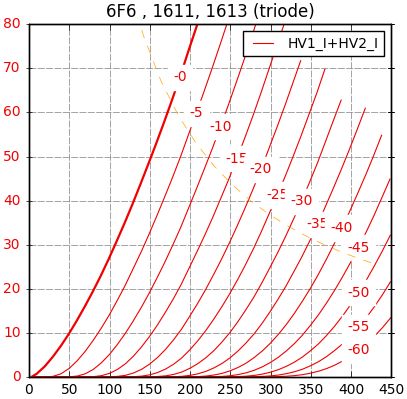

三結で、


Ep=250VでEg1=-19Vのとき、
Ip(+Ig2)=31.46mA
Ig2=4.46mA
rp=2593Ω
gm=2851μS
μ=7.4V/V

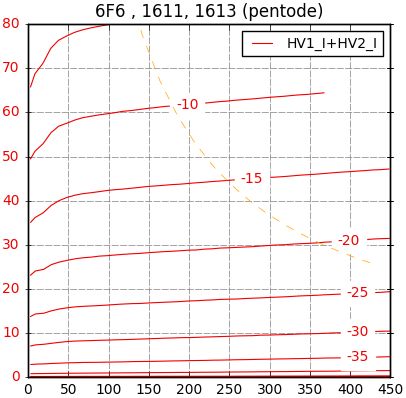

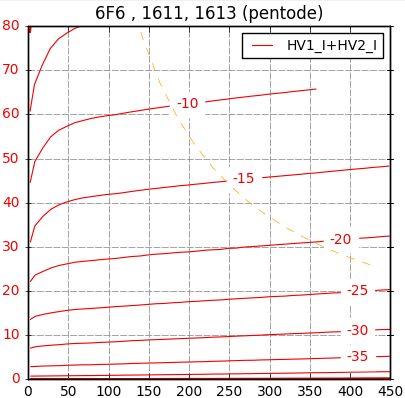

五結で、



購入した6F6Sと思しき球の2本目は..

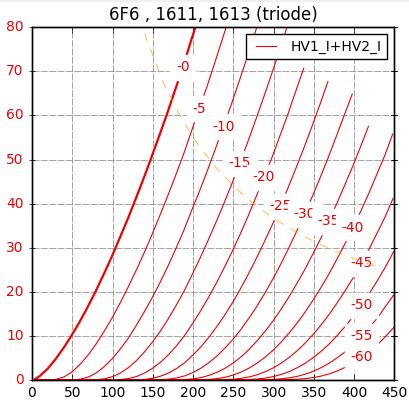

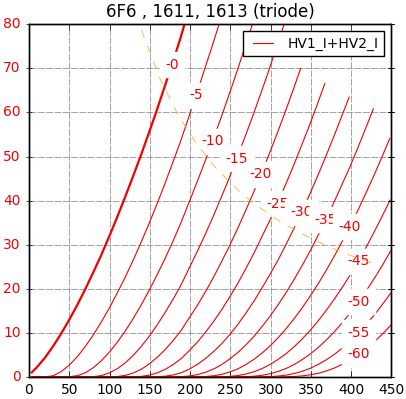

三結で、


Ep=250VでEg1=-19Vのとき、
Ip(+Ig2)=33.59mA
Ig2=4.70mA
rp=2582Ω
gm=2783μS
μ=7.2V/V

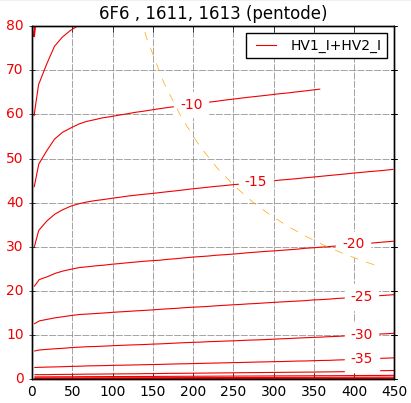

五結で、




手持ちの6F6M1の1本目は...

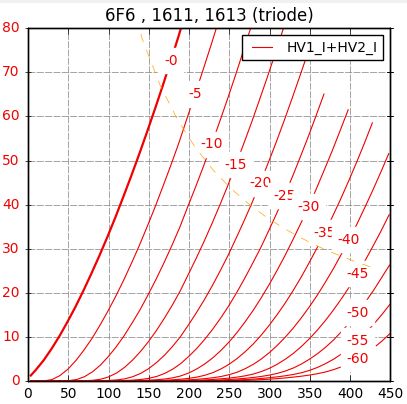

三結で、

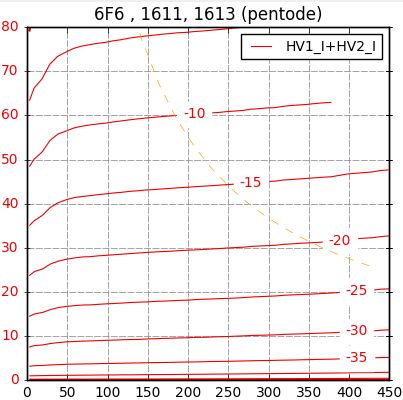

五結で、


Ep=250VでEg1=-19Vのとき、
Ip(+Ig2)=32.23mA
Ig2=4.81mA
rp=2538Ω
gm=2792μS
μ=7.1V/V


手持ちの6F6M1の2本目は...

三結で、


Ep=250VでEg1=-19Vのとき、
Ip(+Ig2)=33.61mA
Ig2=4.73mA
rp=2532Ω
gm=2710μS
μ=6.9V/V

五結で、



今回入手した6F6Sと思しき球は手持ちの6F6M1と比較して、

・三結では6F6Sと思しき球は6F6M1に比べ若干gmが高い。
・五結では手持ちの6F6M1は50V以下で特性が良くない。
 (オーディオ用途では、ここを使うことはまずありません)

三結ではgmが少し違うだけの同じ球と思ってよいでしょう。
(物理的な外観は全然違いますが)

電気的特性が殆ど違わないということは、音質もそんなに違うはずがないと思います。

..と、私の心の中の「〇造の館」が申しております(笑)
