Oct 7, 2022
XML
カテゴリ:真空管
手持ちに中国製のFU13とロシア製のGU13、NECの4B13があったので、記念撮影。

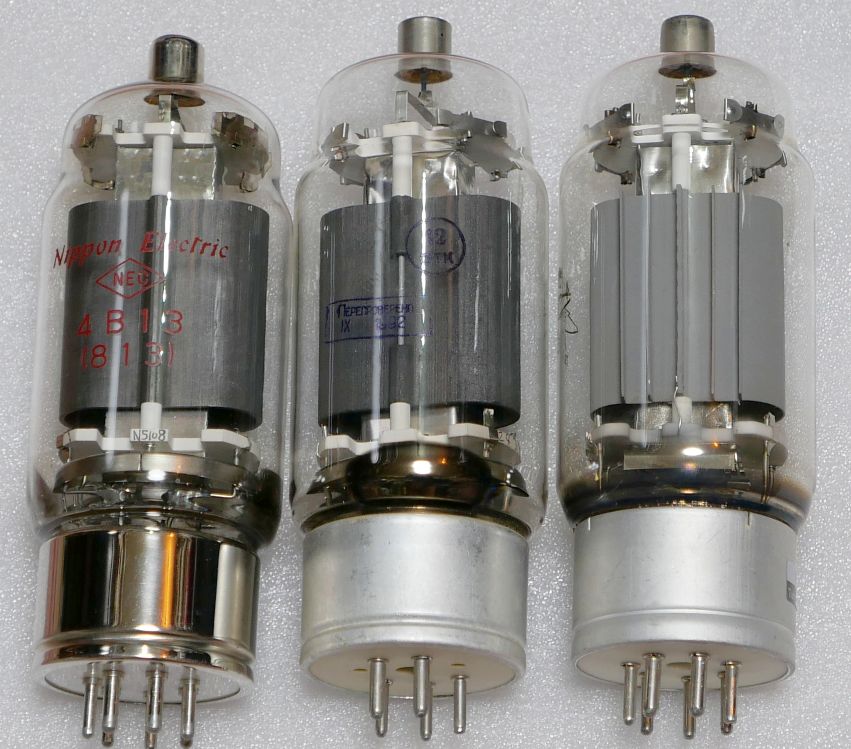

写真左からNECの4B13、ロシア製のGU13、中国製のFU13です。



この球はビーム管で、
フィラメント電圧10Vでフィラメント電流5Aを食います。

ネット上に真空管(Electron tube) 規格表データベースの813の資料があります。

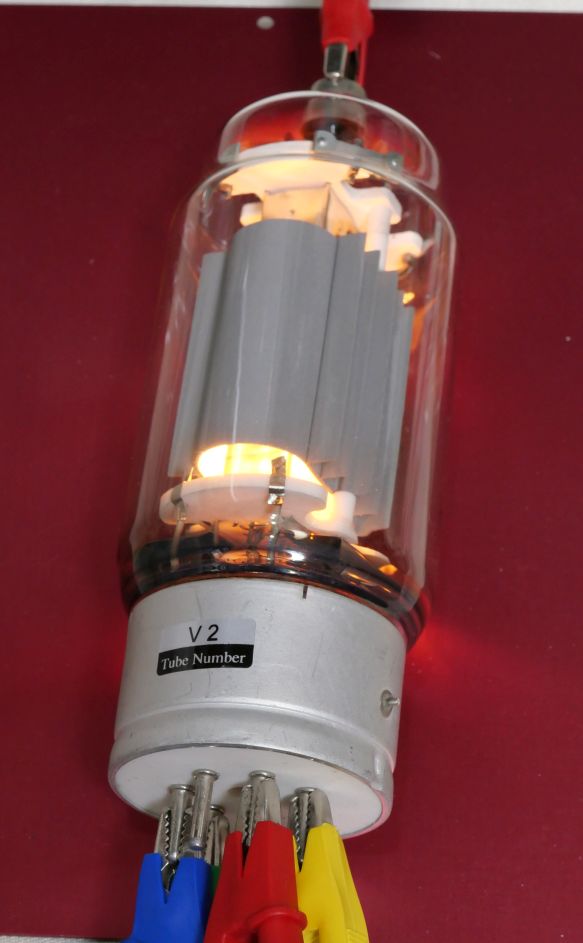

とりあえず中国製のFU13を測定してみました。

明るい!

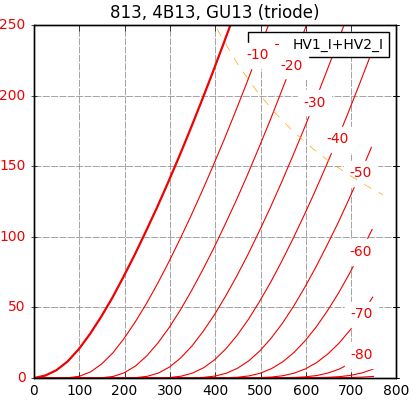

三結時の特性は、


綺麗ですね。
etracerは750Vまでしか測定出来ませんが、上の方もきっと綺麗でしょう。

Ep=700VのEg1=-55Vで
Ip(+Ig2)=99mA
Ig2=13.03mA
rp=1551Ω
gm=5284μS
μ=8.2V/V

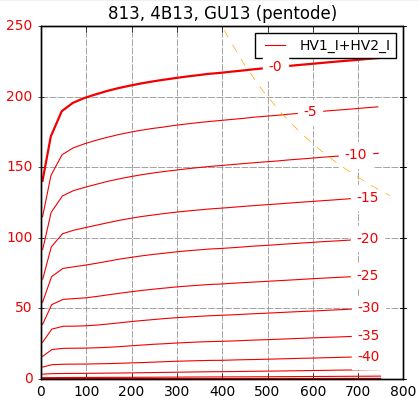

五結時の特性は、


すみません、Ig2を加算していました。実際はもっと肩が下がっています
低電流低電圧時に僅かながらダイナトロンっぽい凹みがあります。
しかし、余程のことがない限り、この凹みにはハマりませんから大丈夫かと。



全部を使い切ろうと考えなければ500Vくらいでも小さい部屋では十分な6~8Wは余裕で出ますから、高圧に拘らなくても良いかもしれませんね。





お気に入りの記事を「いいね!」で応援しよう

Last updated  Oct 30, 2023 07:48:39 PM
