VT104（PT15,CV1104,10E/215）という真空管を持ってまして、たしかオークションで安く購入したと思います。

イギリス製の送信管ですが、オーディオ用途でも使えると言うことで、
製作記事は、バルブワールドのPT15シングルアンプの記事や、A2ラボラトリーのPT15プッシュプルの記事などがあります。
真空管ショップでも比較的安価に手に入るそうですよ。

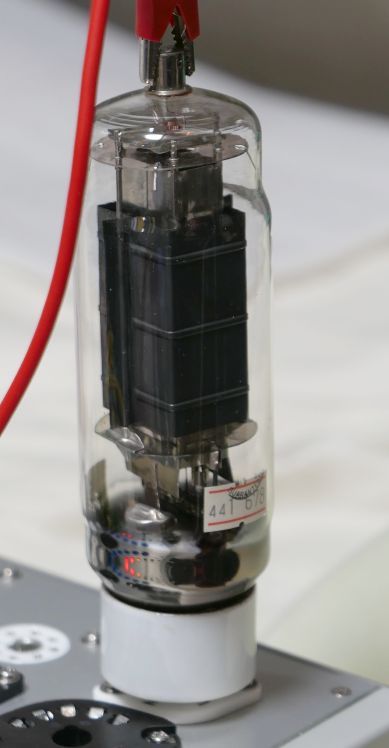

スラッとして、綺麗な球です。

送信管ですが、トリタンではないので煌々と輝かきません。


規格ですが、
真空管規格表データベースのPT15の情報ではピンのセンターがG2と書かれていますが、G3が正しいです。
因みにフィラメント電圧6.3V1.3Aとなっていますが、RadiomuseumのPT15の情報ですと6Vです。
後日談：6.3Vだそうです

Friends of Valves 自作真空管アンプのPT15の三極管接続測定結果も是非参考にしてください。
845とIpカーブが類似しているという事を書かれておりました。

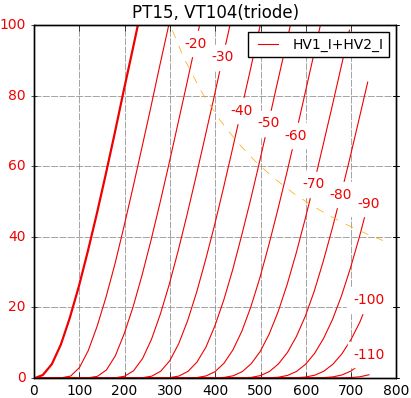

さっそくetracerで三結特性をみてみましょう。（とりあえずフィラメント電圧は6.3Vとしました）


Ep=400VでEg1=-35Vのとき、
Ip(+Ig2)=60.67mA
Ig2=9.4mA
rp=1848Ω
gm=3669μS
μ=6.8V/V

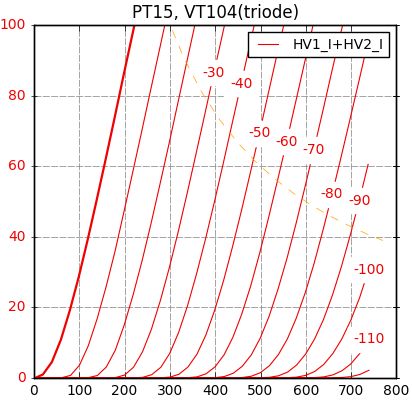

G2-G3接続した三結特性を測ってみましょう。


Ep=400VでEg1=-37V（Ipに合わせてみました）のとき、
Ip(+Ig2+Ig3)=60.81mA
Ig2+Ig3=13.52mA
rp=1783Ω
gm=3621μS
μ=6.5V/V

rpは下がりましたね。無帰還にするなら少しでもrpが低い方が有り難いです。



トランスは7kΩくらいにして、出力も欲張らず、心静かにジョスカン・デ・プレやトマス・ルイス・デ・ヴィクトリアの音楽を楽しむ．．．。
この特性を観ながら、そんな使い方が良いような気がしてきました。
