Oct 29, 2022
XML
カテゴリ:真空管
なぜ人は同じ過ちを犯すのか。
なぜ人は失敗から学習しないのか。

また、わけのわからない真空管を買ってしまいました。

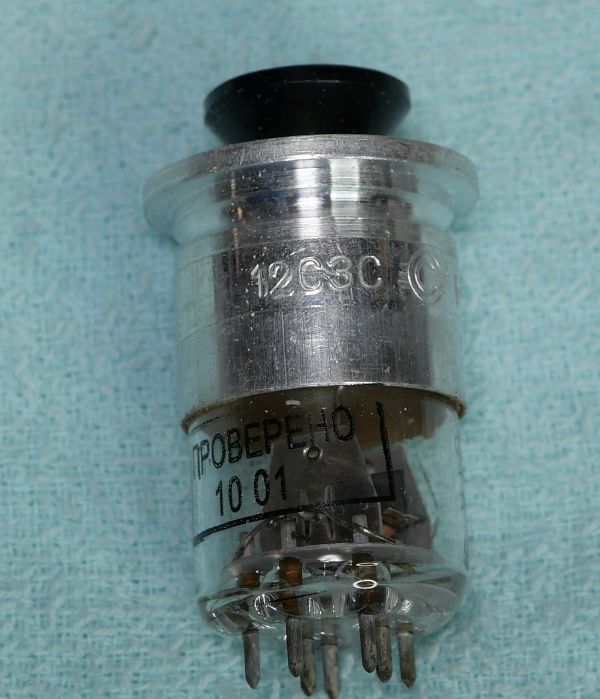

その名は12S3S(12C3C)。





ふーん、ただのソビエト製真空管じゃないかと思ったあなた!!
これを見て絶望して下さい。

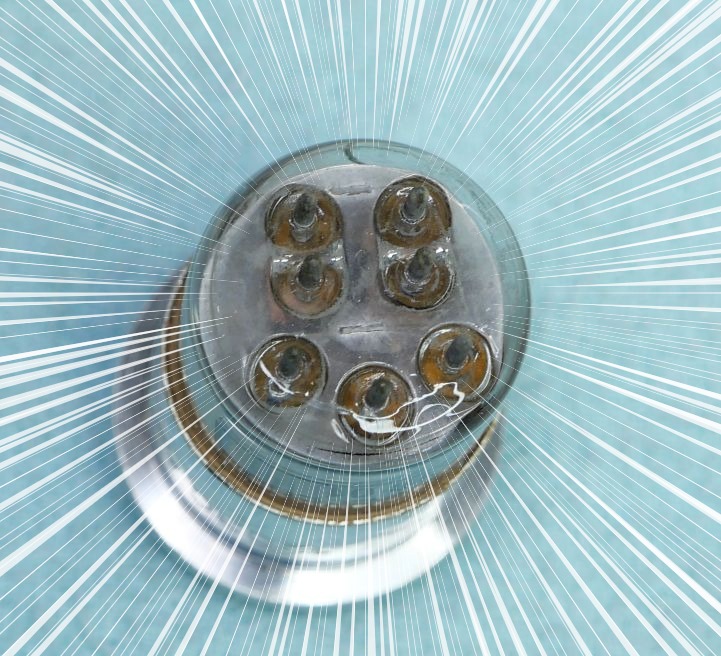

このピン配置。
絶望しかありません。こんなソケット見たことありませんし有っても高いと思います。

真空管を下から見て、
下の3つ並んだピンの右側から1番とすると、

1番ヒーター(下側の右)
2番カソード(下側のまん中)
3番ヒーター(下側の左)

4番プレート(上側の左下)
5番プレート(上側の左上)

6番グリッド(上側の右上)
7番グリッド(上側の右下)

といった配列です。


詳しくはFrankさんの資料室の12S3Sの資料を参照願います。

ヒーターは12.6V0.1A。

UHFの発振、増幅などに使用される真空管のようです。
端子から最短距離で各電極に繋ぐため、管の下ベッタリに寝かせた構造です。

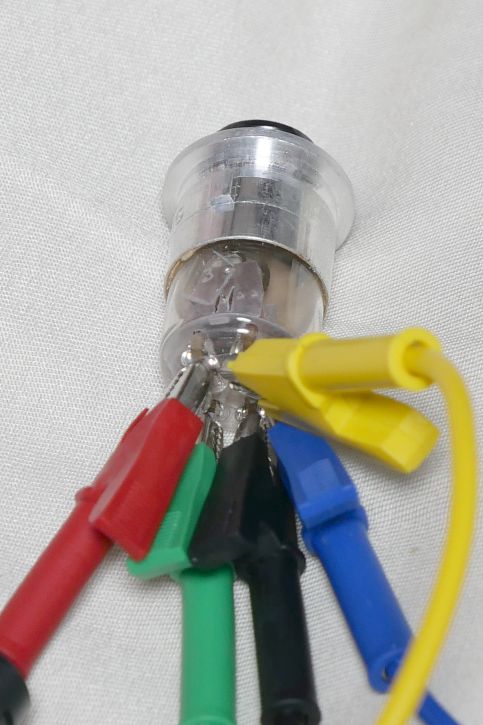

では、etracerで測ってみましょう。

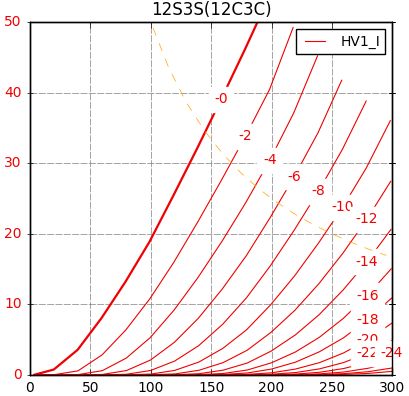

とりあえず1本だけ測ったIpカーブを。

8本測りましたがとにかくバラつきます。

Ep=150Vを掛けてEg=-3.5Vの固定バイアスのとき、
Ip=12~23mAくらい
rp=2760~3500Ωくらい
gm=4000~4500μSくらい
μ=10~15くらい
Ipを合わせると近くはなりますが、それでもgmが結構違ったり。
とにかくバラツキが酷いです。


総括しますと、この12S3S(12C3C)という真空管は、

・ピンが他の真空管と互換性が全く無い
・とにかく感度のバラツキが凄い。
・直線性が悪い
・μが10~15程度なので前段1段のみの増幅用としては使えない
・Ep150Vでは殆どパワーが出ないので電力増幅用では微妙


電圧増幅にも出力用にも使いにくい、そしてソケットも入手困難な真空管を買ってしまいました。
ピンを半田付けしてオクタルのプラグに取り付ける(12J5と同じピン配置にするとか)手もありますが、それでもオーディオ用途としてはかなり使いにくい球です。
rpが低いので次段をパワフルにドライブ出来ますから、そういうつもりでの使い方は良いと思います。
出力段として使うならイヤホンくらいは鳴らせるでしょう。
いやまぁ、使えるけど...そこまで頑張って使いたいか?ってやつですね...。


気に入らない人がいたら、これを送りつけて絶望のどん底に落としてやろうと思ってます。
(それは酷い嫌がらせだ...)



今回のまとめの一言。

なんでこんな真空管を買ってしまったのだろう。
