新しいお友達が増えました。
RL12P50という真空管です。

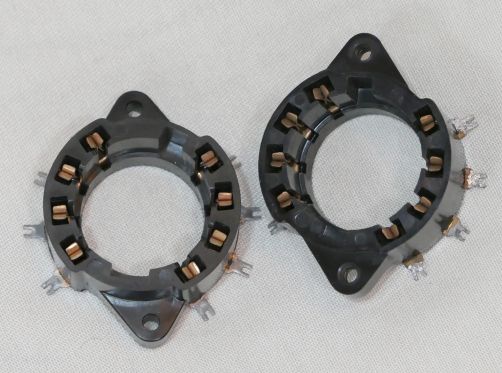

普通の欧州型サイドコンタクトとはまた違った特殊な脚ですので、それ専用ソケットが必要です。

ちょっと不便ですね。


規格は真空管(Electron tube) 規格表データベースの12RLP50の規格表を参照願います。

ヒーターは12.6V0.65Aです。（6.3Vで換算すると1.2Aですから、そこそこです）

規格表ではプレート損失40Wと書かれていますが、あくまでC級動作の送信管としてなので、
見た目の感じから807クラスの25Wと仮定しました。

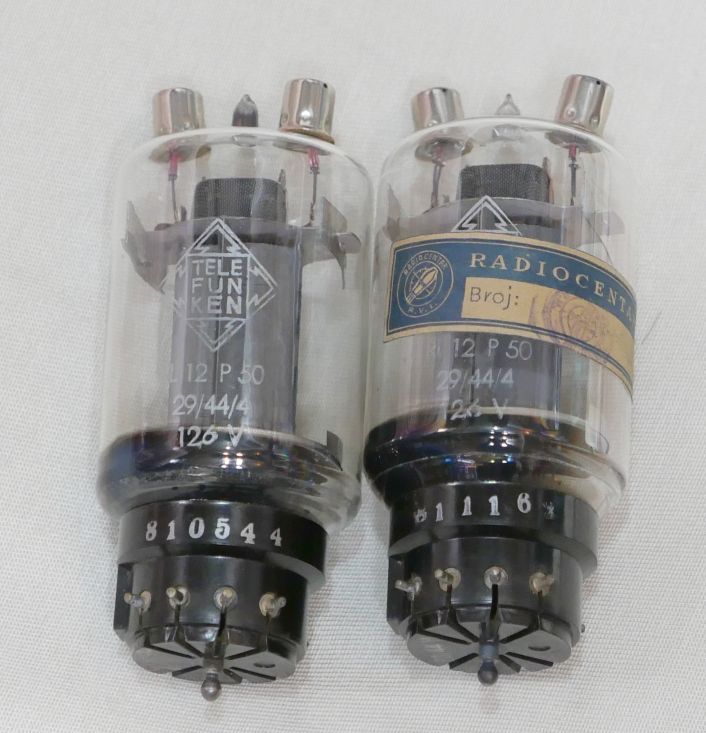

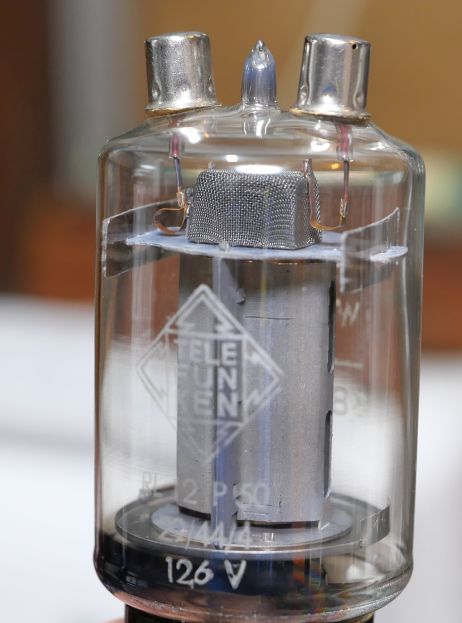

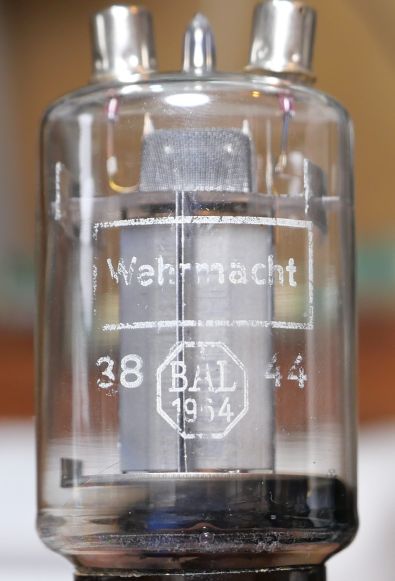

2つとも管面に29/44/4の印字と裏側にはWahrmacht 3844,BAL1964の印字。

44年製あるいは1964年製造の保守品でしょうか．．．。
いや、1964年製にしては古くさい感じですよね。（笑）
Wehrmachtと書かれているので戦中のもののようにも見えます。

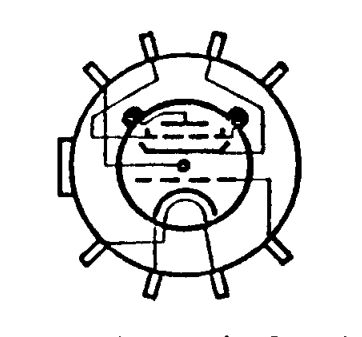

規格表の絵（真空管を下から見た図）の左側モールドの出っ張りから右回りで

　[モールドの出っ張り]
・NC（センターピンと接続）
・サプレッサーグリッド
・スクリーングリッド
・NC
・コントロールグリッド
・ヒーター
・カソード
・ヒーター
〇トップ左：プレート
〇トップ右：サプレッサーグリッド
・センターピンは5番目のNCピンと繋がっている

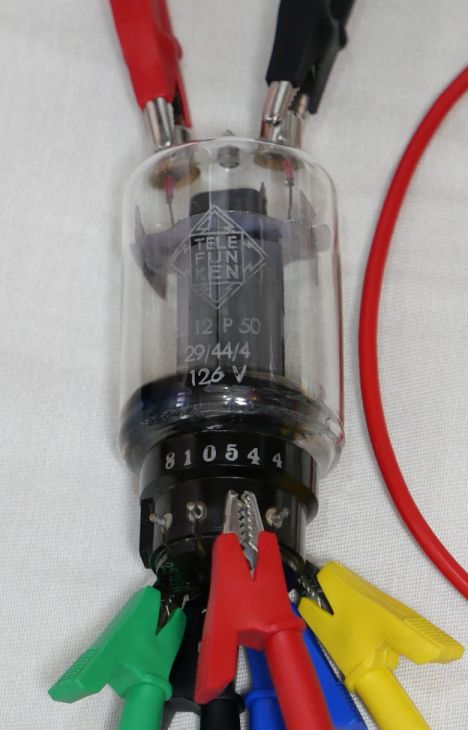

etracerで測定してみましょう。

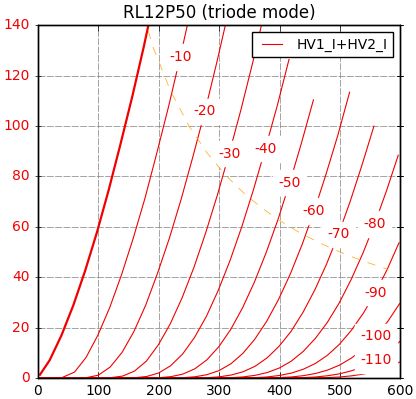

1本目（管面に29/44/4、ベースに810544と印字されている）


Ep=280VでEg1=-30Vのとき、
Ip(+Ig2)=55.93ｍA
Ig2=2.04mA
rp=1370Ω
gm=4058μS
μ=5.6V/V

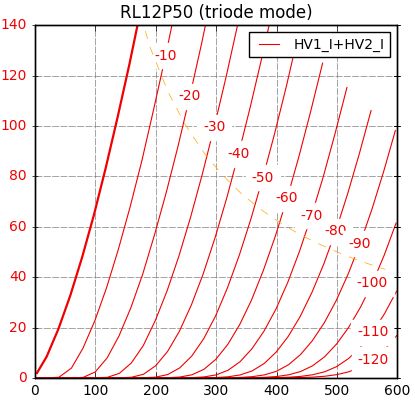

2本目（管面に29/44/4、ベースに81162と印字されている）


Ep=280VでEg1=-30Vのとき、
Ip(+Ig2)=54.04ｍA
Ig2=2.02mA
rp=1452Ω
gm=3856μS
μ=5.6V/V

どちらも悪くない感じですね。

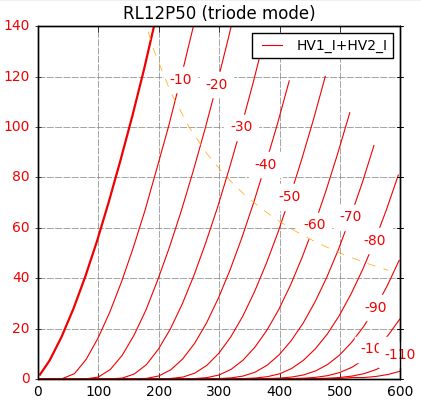

参考まで2本目の球でG3をG2と一緒にした変則的な三結を試してみます。


Ep=280VでEg1=-3V（通常の三結に合わせました）のとき、
Ip(+Ig2+Ig3)=55.84ｍA
Ig2+Ig3=9.69mA
rp=1307Ω
gm=3839μS
μ=5.0V/V

G3が効いてますね。
rpが150Ωほど低くなりました。
カーブも綺麗です。



三結はパワーが少なくなりますが、
前も書いたように95dB近い能率の励磁型スピーカーを愛用しているので、1Wもあれば不自由は感じません。
私は静かに音楽を聴くタイプですし。



今回の測定から、RL12P50はオーディオ用途として十分使えることがわかりました。
G2-G3接続の三結でも-35V程度のバイアスでいけます。
5kΩのトランスで軽く受けてあげるのが良いかと思います。
