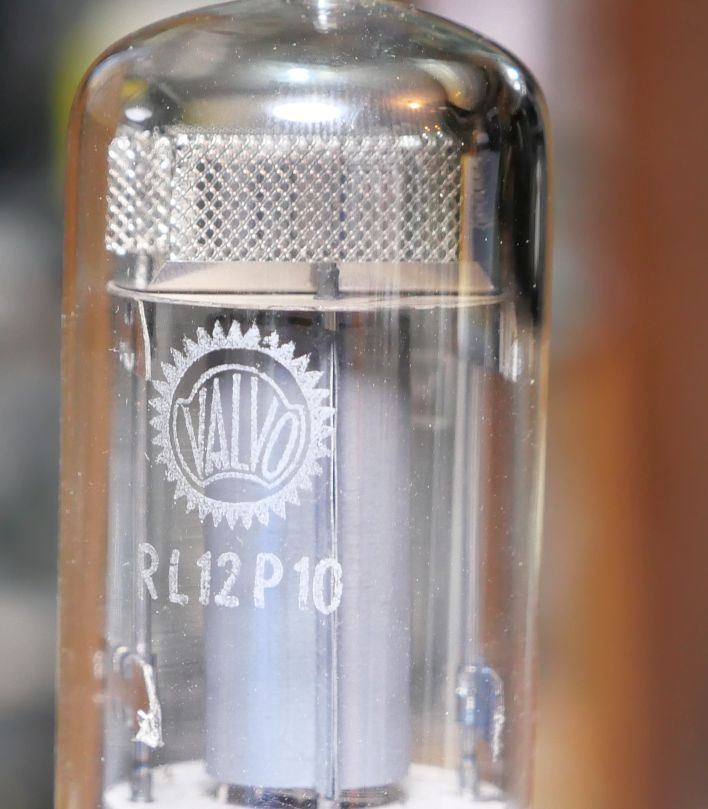

RL12P10という真空管が手元にあります。


規格は真空管(Electron tube) 規格表データベースのRL12P10の規格表があります。

プレート損失9Wなので、それほど出力は稼げません。
6F6や6K6のクラスですね。

ヒーターは12.6V0.45Aです。（6.3Vで換算すると0.9Aですね）


製造時期に関する番号でしょうか。

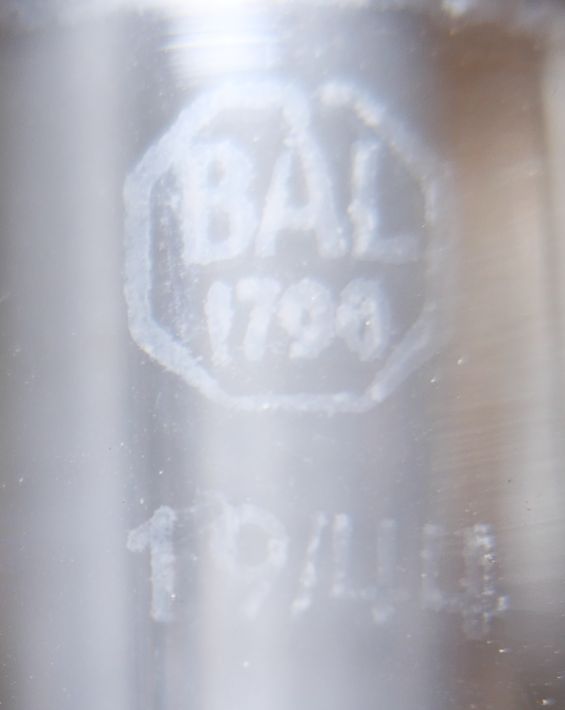

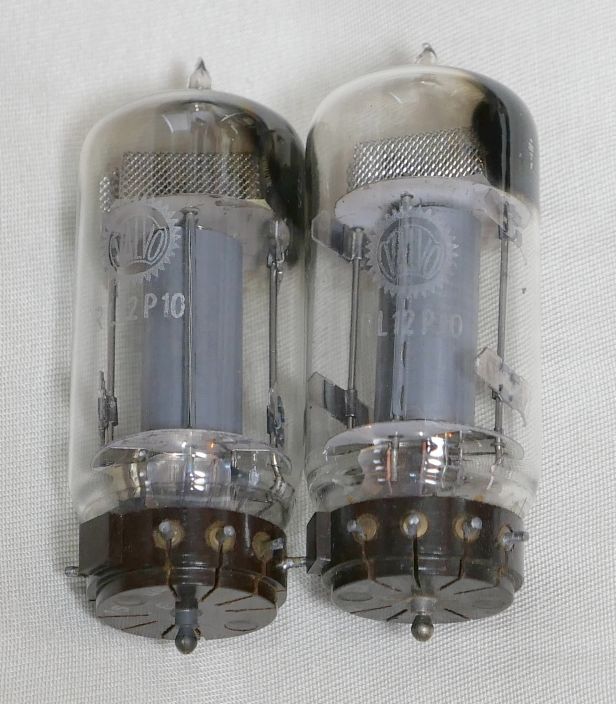

1本目は管面にWEHRMACHT、,BAL1799、19/44の印字。
2本目は管面にWEHRMACHT、,BAL1799、24/44の印字。
印字がかなり擦れているので数字は間違っているかもしれません。


前回紹介したRL12P50と同じソケットを使います。

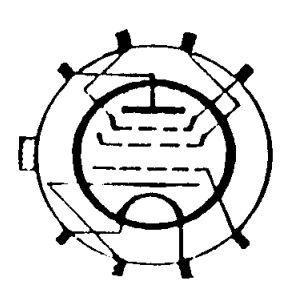

ピン配置は、
・コントロールグリッド
・ヒーター
・カソード
・ヒーター
　[モールドの出っ張り]
・プレート
・サプレッサーグリッド
・スクリーングリッド
・サプレッサーグリッド
・センターピンはNC

工夫すれば前回紹介した12RLP50とソケットを共有できそうです。


製作記事も見つけました。
暇人の館の12RLP10アンプ紹介記事
魅力あるDIYの12RLP10アンプ紹介動画

製作記事があるということは、謎球ではないということです。良かった良かった。

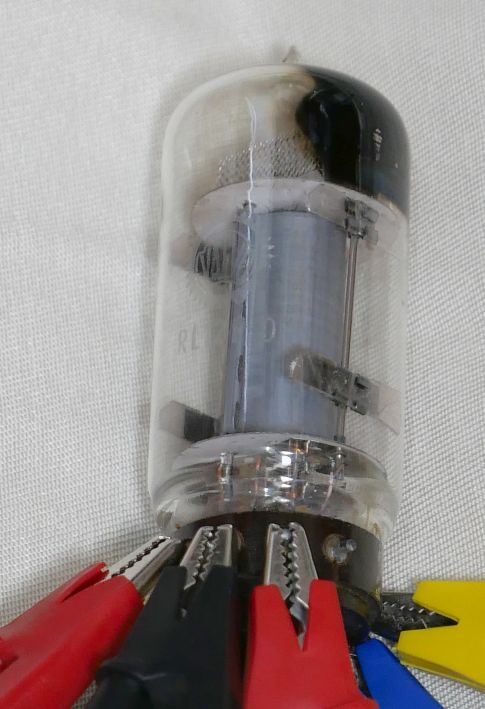

では、etracerで測定してみましょう。

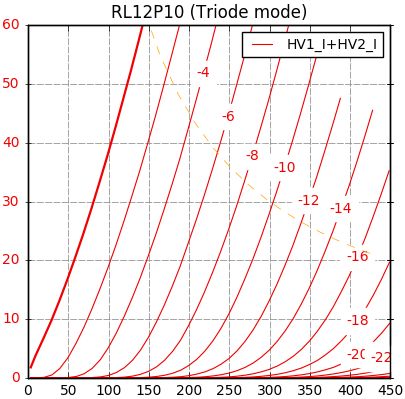

1本目（19/44の印字）

Ep=230VでEg1=-6.0Vのとき、
Ip(+Ig2)=35.31ｍA
Ig2=3.34mA
rp=2254Ω
gm=9730μS
μ=21.9V/V

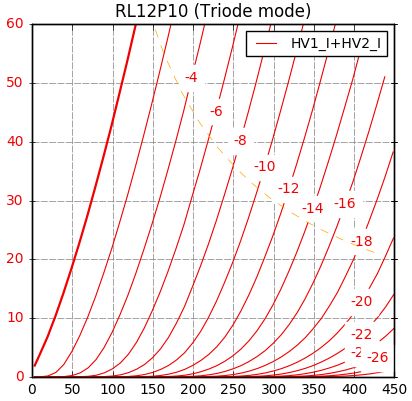

2本目（24/44の印字）

Ep=230VでEg1=-6.0Vのとき、
Ip(+Ig2)=36.73ｍA
Ig2=3.34mA
rp=2267Ω
gm=9522μS
μ=21.6V/V

高感度な球ですね。

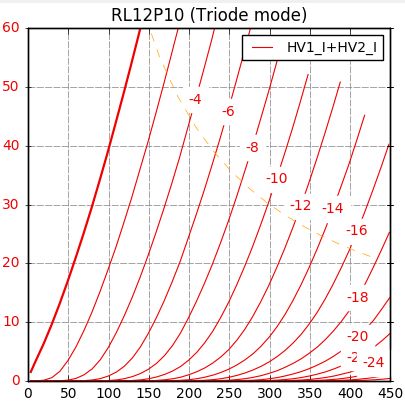

G3をG2に接続した変則的な三結にするとどうでしょうか。


Ep=230VでEg1=-7.0V（電流が35～36になるよう合わせました）のとき、
Ip(+Ig2+Ig3)=35.38ｍA
Ig2+Ig3=7.21mA
rp=2150Ω
gm=9305μS
μ=20.0V/V

rｐが150Ωほど下がりました。
そこそこG3が効きますね。


今回の測定から、6F6か6K6程度の性能があることがわかりました。
高圧低電流域は直線性が悪いので、出力トランスは7kΩ～10kΩの高め、電流も多めが良いかもしれません。
