先日ご紹介したVT25Aに続いてVT52も紹介致します。


このVT52についてもVT25A同様に航空機用の無線機に用いられ、7Vが正規電圧で6.3Vでも動作可能になっています。
このVT52も詳細なIp特性が公表されておらず、諸先輩方の回路図だけが頼りでした。
プレート損失も謎で、15W程度のようです。
無線で使うのとオーディオで使うのでは条件が違うので何とも言えませんが、よほど無茶しなければ大丈夫かと思います。

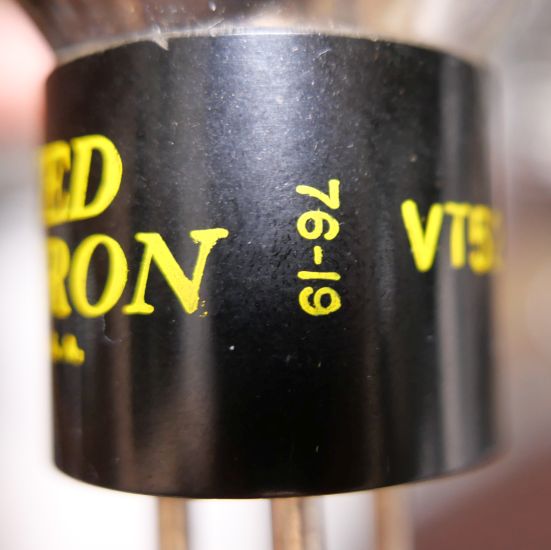

これは76年19週の製造でしょうか．．．。

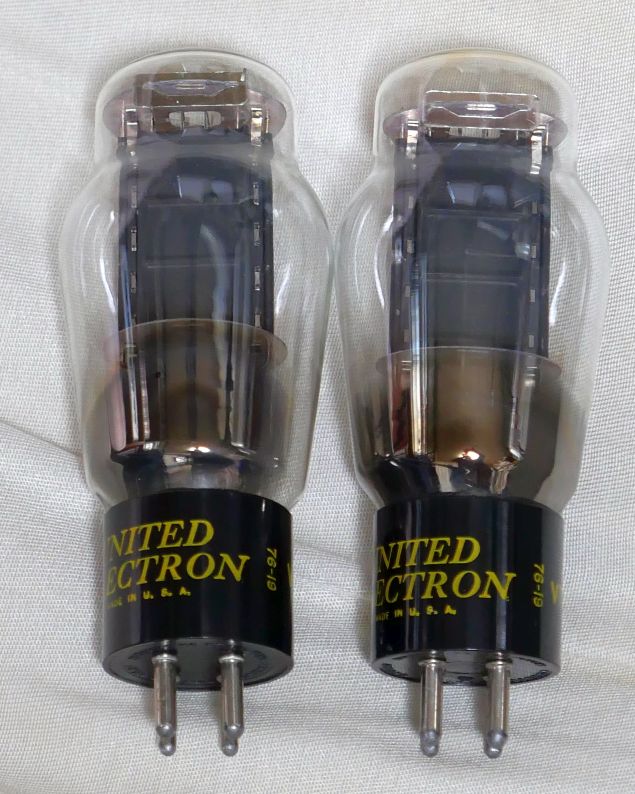

UNITEDに関しては、この掲示板の内容のように、1934年創立で1958年にLing Electronicsの傘下に入ったと書かれています。

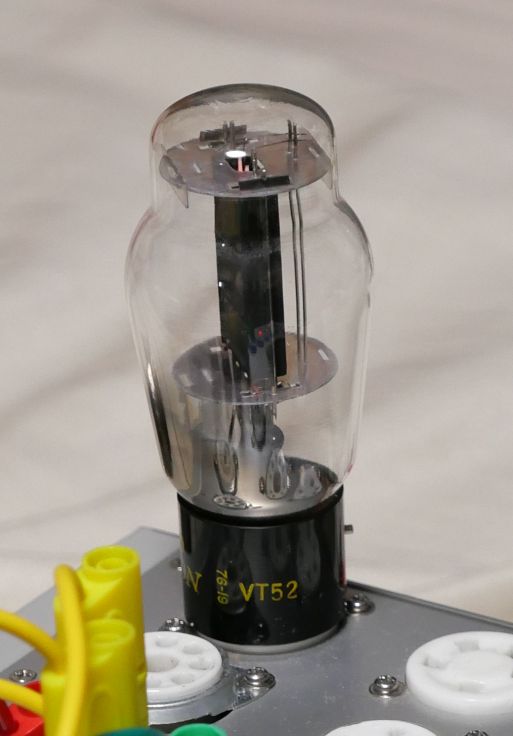

VT52の魅力は、このオレンジ色に灯る太いフィラメントです。

太いフィラメントの50とかが好きな人は、PX4とかPX25などは暗くて何となく心もとないのではないでしょうか。（笑）



では、etracerで測定します。

プレートに270Vをかけ大体33mA流れる設定で、Ef=7.0Vと6.3Vを測定します。


【1本目】
Ef=7.0V、If=1.05A
Ep=270VでEg=-47.2Vのとき、

Ip=32.93mA
rp=1726Ω
gm=2167μS
μ=3.7V/V


Ef=6.3V、If=0.95A
Ep=270VでEg=-46.2Vのとき、

Ip=33.04mA
rp=1798Ω
gm=2122μS
μ=3.8V/V


【2本目】
Ef=7.0V、If=1.06A
Ep=270VでEg=-48.1Vのとき、

Ip=33.17mA
rp=1694Ω
gm=2212μS
μ=3.6V/V
この子は高圧側が少し上が持ち上がってますね。


Ef=6.3V、If=0.98A
Ep=270VでEg=-47.11Vのとき、

Ip=32.94mA
rp=1791Ω
gm=2091μS
μ=3.7V/V
Efが下がって高圧のIpカーブの浮きが少し落ち着いたでしょうか。
（こういうのは真空管試験機では見えないところです）



今回のetracerでの測定でわかったことは、
7.0Vより低い6.3Vでも能力としては十分であるということです。
rpは1.7～1.8kΩなので5kΩ負荷といったところでしょうか。
以前紹介したSPEEDのS-82-Bと電気的特性は似ています。
昔はVT52を45スペシャルなんて呼んでいたような気がしますが、そう呼びたくなる気持ちもわかります。


VT52もVT25A同様、私なら6.3Vに近い電圧で使うと思います。
電気特性も然程悪くなるわけでもないですし。
いや、音の張りだとかそういうのは違うかもしれませんが、私はVT52の太いフィラメントの灯火（ともしび）を楽しみたいだけなので．．．。
