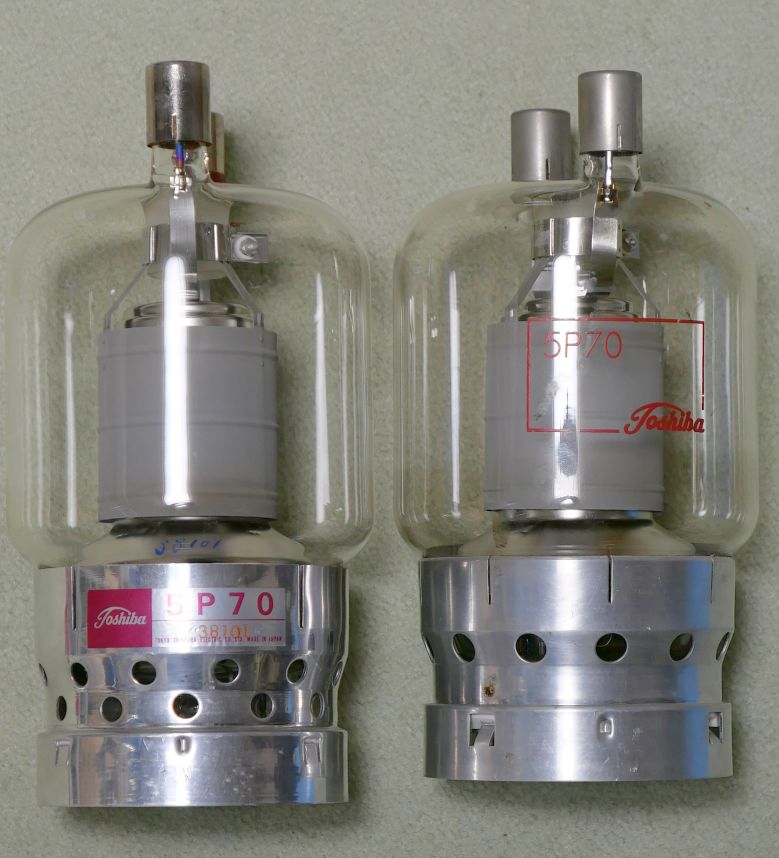

以前、5P70という真空管を入手しました。

かなり大きな真空管です。
これを2個置くだけでシャーシが満員御礼になりそう。（笑）
ソケットも特殊ですが、運良くソケットも入手できました。


規格はFrankさんの資料室のNEC真空管規格表を参照願います。

フィラメント12V10A（120W）という、よくある一般の安定化電源では目一杯のところです。



規格表だけではわからないところも多いですし、

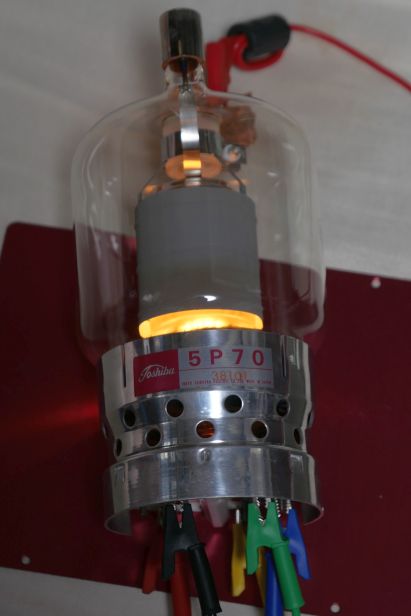

三結特性をetracerでさぐってみましょう。



グラフの点線はPp60Wにしています。（それ以上は、私のオーディオ環境では現実的でないので）

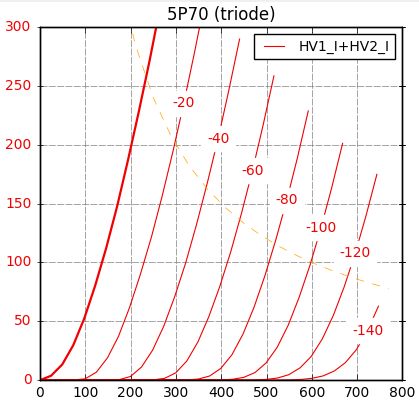

【1本目】S/N:38101

Ep=400VでEG1=52.5Vのとき、
Ip(+Ig2)=120.63mA
Ig2=4.82mA
rp=770Ω
gm=6072μS
μ=4.7V/V

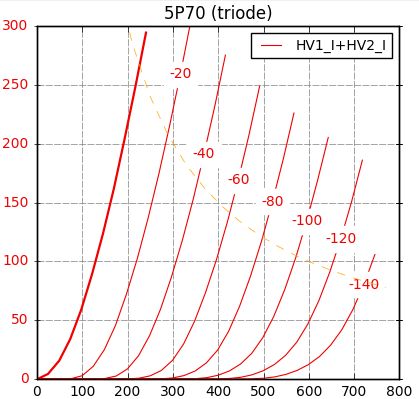

【2本目】S/N:86066

Ep=400VでEG1=56.9Vのとき、
Ip(+Ig2)=120.40mA
Ig2=3.31mA
rp=761Ω
gm=5789μS
μ=4.4V/V

この2本は製造時期も運用時間も異なりますので、特性は当然のようにバラつきます。
でも、こんなもんで十分です。我々が趣味のオーディオアンプで使うぶんには問題がなく、左右バランスを調整すればよいだけです。音質の差は気にしたらキリが無いです。

この5P70ですが、rpが低いだけでなく直線性も比較的良いです。
電流が常時120mAくらい流せる3.5k～5kΩくらいのトランスが良さそうですね。
5kΩ負荷ですと、NFBが要らないくらい低歪率です。
400Vかけて-52～57Vくらいのバイアス（球のバラツキがあります）で120mAくらい。
このあたりの動作は歪率も低いです。出力3～5Wもあれば十分ですよね？

2本で240Wのフィラメント＋100Wのアイドリングでこの終段だけで340Wを消費します。
冬しか使えないです。（汗）
