Jan 8, 2023
XML
カテゴリ:真空管

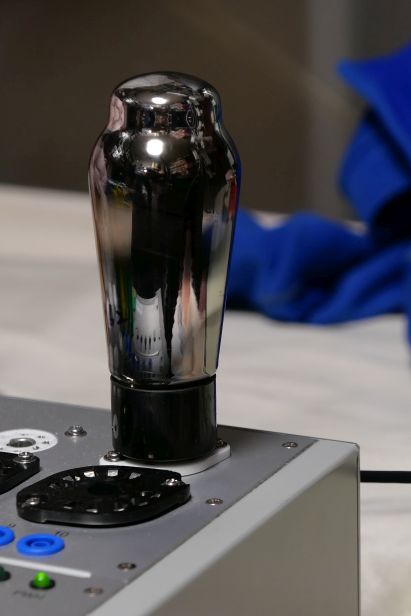

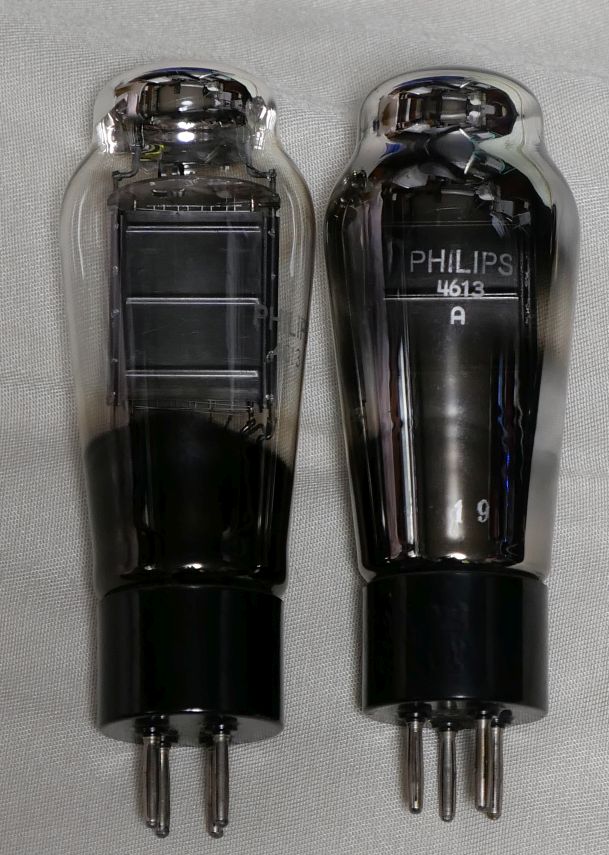

PHILPSの4613という真空管です。


E406Nの類似管と言われています。
ということは、PX4よりrpが少し高いかな。2kとか?


規格に関してはFrankさんの資料室の4613規格表を参照してください。

耐圧500Vですが、E406N同様に380Vの28mAあたりの低歪なポイントで測定します。

フィラメント電圧は4.0Vと3.8Vの2種類を測定。


【1本目】

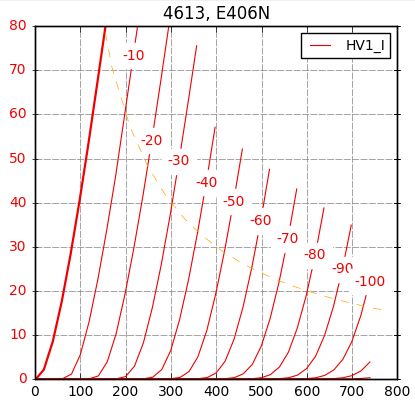

Ef=4.0V, If=1.08A

Ep=380VでEg=-44.8Vのとき、
Ip=28.14mA
rp=1778Ω
gm=3737μS
μ=6.6V/V

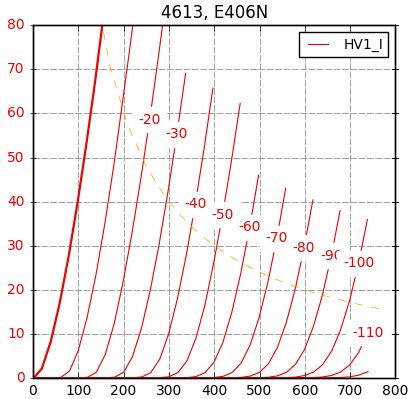

Ef=4.0V, If=1.04A

Ep=380VでEg=-44.6Vのとき、
Ip=28.11mA
rp=1840Ω
gm=3606μS
μ=6.6V/V

【2本目】

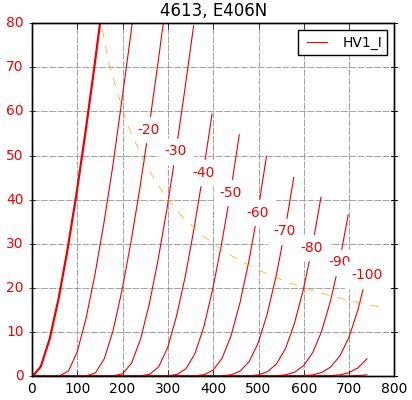

Ef=4.0V, If=1.02A

Ep=380VでEg=-46.5Vのとき、
Ip=28.16mA
rp=1823Ω
gm=3496μS
μ=6.4V/V

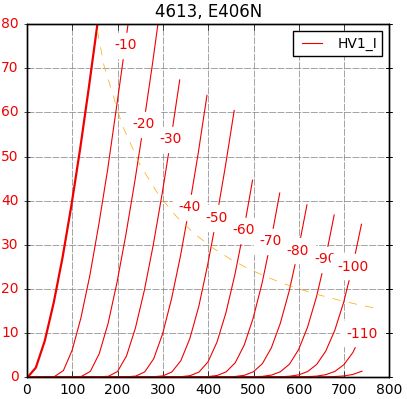

Ef=4.0V, If=0.98A

Ep=380VでEg=-46.3Vのとき、
Ip=27.94mA
rp=1873Ω
gm=3414μS
μ=6.4V/V


rpはE406Nよりやや低い感じですが、大体似ています。
rpは1.8kΩ程度ですが、Ipカーブを見た感じではロードラインを寝かせ気味で使った方が直線性の良さを活かせる気がします。
私なら結構高目の10~14kΩの無帰還でバロック音楽を静かに鳴らしたいなと感じました。





お気に入りの記事を「いいね!」で応援しよう

Last updated  Jan 8, 2023 09:46:38 PM
