TUNGSRAMのOP70/1000という真空管を紹介します。

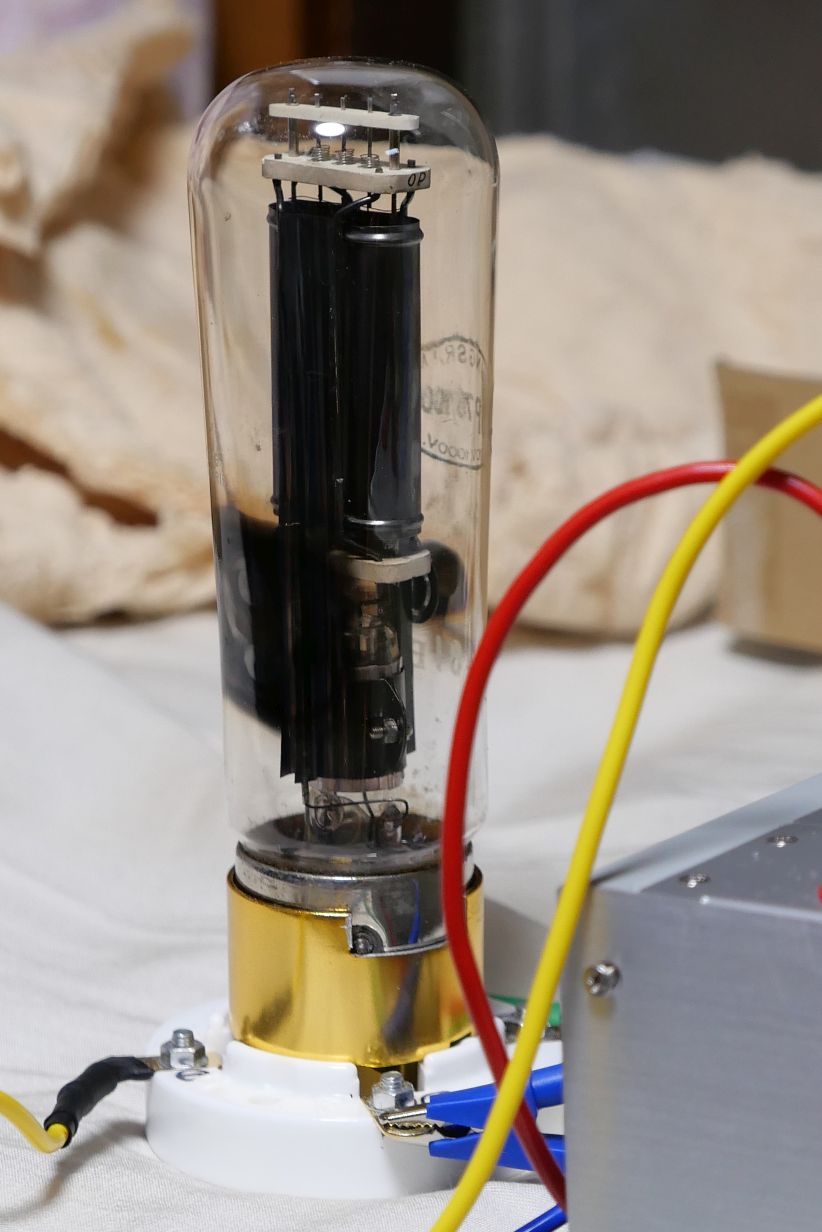

形状は、ナスを長く引き延ばしたような感じです。
以前紹介したP41/800と同じですね。

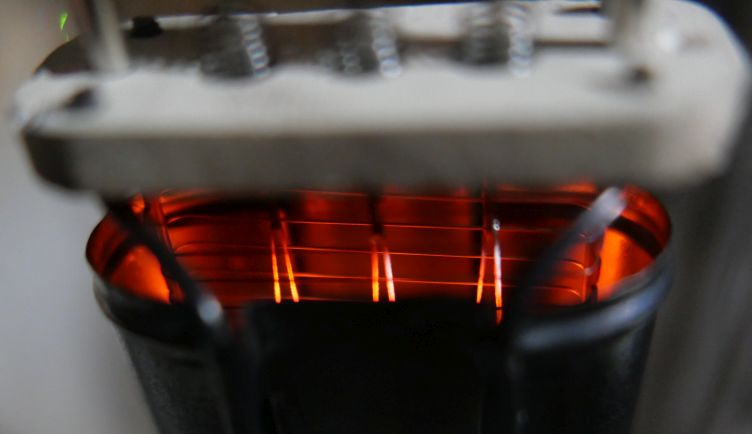

フィラメントは3点で吊っています。


あまり見かけない真空管ですが、一体何者なのか．．．．。
今回もetracerを使って解き明かしていきます。


規格はRadiomuseumのOP70/1000紹介記事とFrankさんの資料室の規格表が参考になります。
それ以外に資料が無く、自作アンプの記事も見かけない、ちょっと謎球ですね。

規格表ではフィラメントは10Vの1.5A、プレート損失は75Wです。
前回紹介したMC1/60、E.60M、3X75B（TM100）に類似していますが、フィラメントが10V1.5であるため、そこだけは全く互換性はありません。
そのほかの電気特性は似通っていると言われています。


では、etracerで探っていきましょう。


Ep=700VでIp=80mAになるところで測定します。
なお、フィラメント電圧は10.0Vと9.5Vの2種類で測定します。

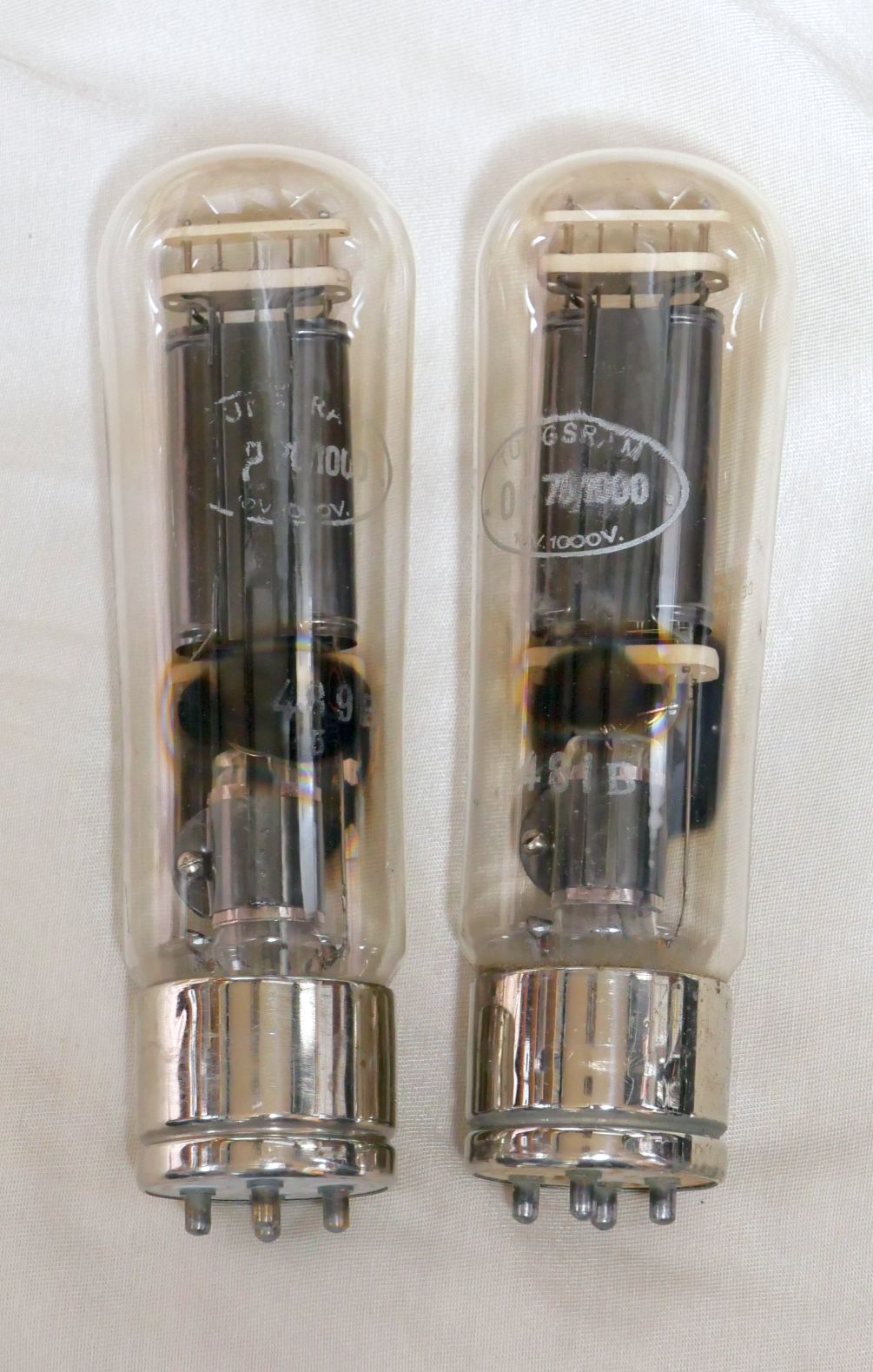

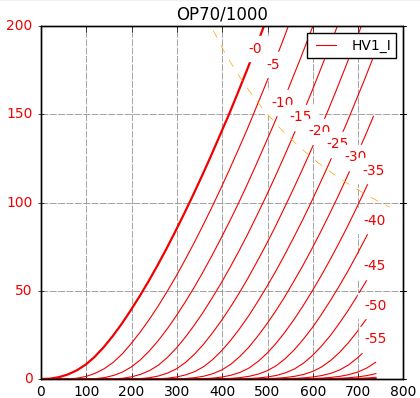

【1本目】ロットNo.481B
Ef=10.0V, If=1.50A

Ep=700VでEg=-38.5Vのとき、
Ip=80.11mA
rp=2009Ω
gm=5315μS
μ=10.5V/V

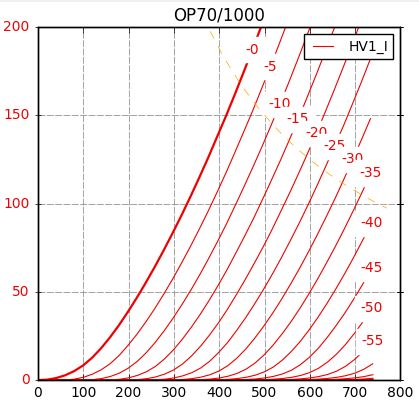

Ef=9.5V, If=1.44A

Ep=700VでEg=-38.5Vのとき、
Ip=80.09mA
rp=2007Ω
gm=5319μS
μ=10.6V/V

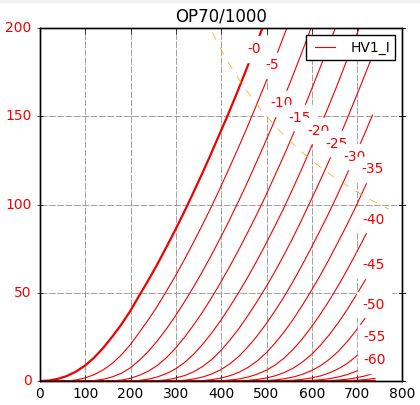

【2本目】ロットNo.489B
Ef=10.0V, If=1.51A

Ep=700VでEg=-39.0Vのとき、
Ip=89.81mA
rp=2009Ω
gm=5273μS
μ=10.6V/V

Ef=9.5V, If=1.44A

Ep=700VでEg=-39.0Vのとき、
Ip=79.69mA
rp=2013Ω
gm=5279μS
μ=10.6V/V

特性はよく揃っています。
rpは2kΩですね。

今まで測定したMC1/60、E.60M、3X75B（TM100）とは、rpやバイアスだけで見ると、下のような関係です。

rpは高い方から、
E.60M（2.4kΩ）
OP70/1000（2.0kΩ）
MC1/60（1.9kΩ）
3X75B（1.65kΩ）

バイアスは浅い方から、
E.60M（30V）
MC1/60（36V）
OP70/1000（39V）
3X75B（41V）


フィラメント電圧は10Vですが、その他に関しては近似しています。
共有できるアンプを作るのも面白いですが、フィラメント電圧だけは気をつけたいですね。（一瞬にして数十万円の真空管が昇天します）
