今まで、etracerを使用して謎球や規格情報の少ない球を測定し紹介してきましたが、
最近では測定のために謎球を買っていないか?みたいな状況になっているような...。




そして、etracer依存症の私が次に手に入れた真空管はこちら。

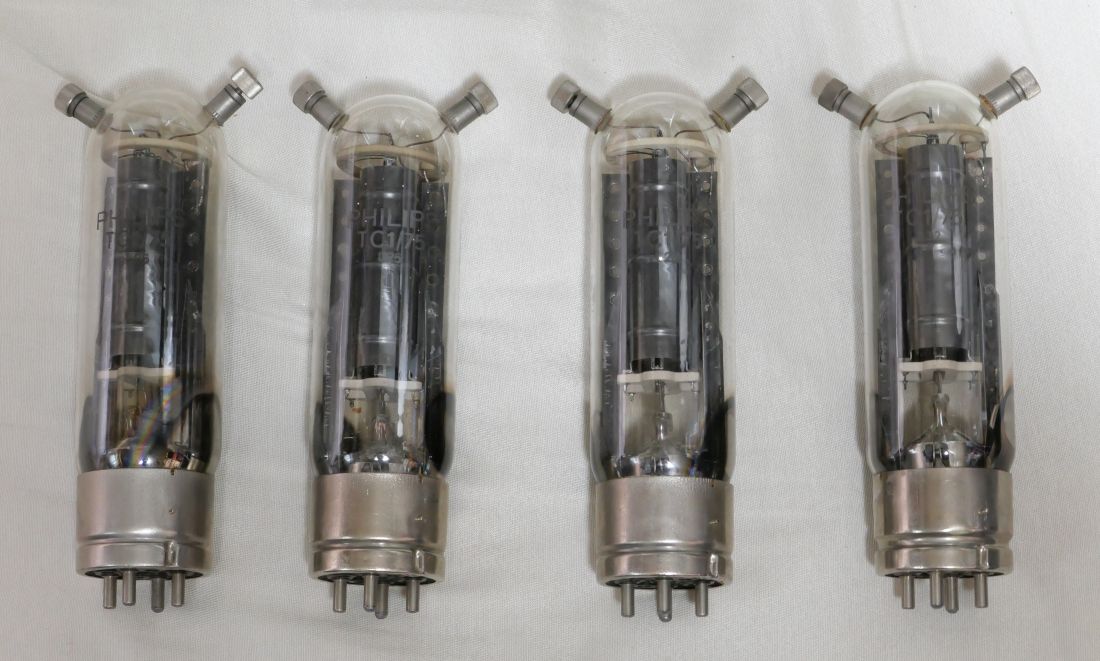

PHILIPSのTC1/75という送信管です。
2本で十分なのですが、4本売り....しかもebay内ではこの販売者のみが揃ったものを販売しています。
ええい、買っちゃえ!
と、勢いで4本組を購入しました。



規格を調べましょう。

見つかりました。Frankさんの資料室のTC1/75規格表です。
ということは謎球ではなさそう。

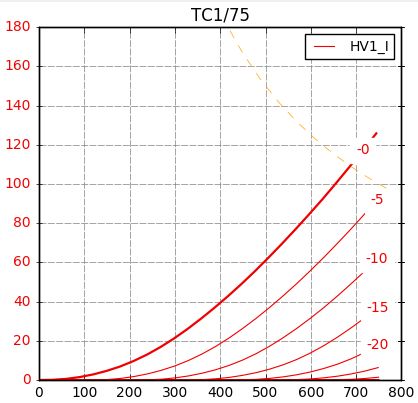

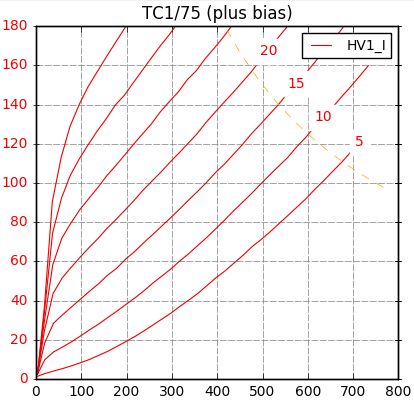

Ip特性を見る限りはプラスバイアス側基準で運用させたい感じでしょうか。
わかりやすいところでうと、805に近いイメージではないかと。

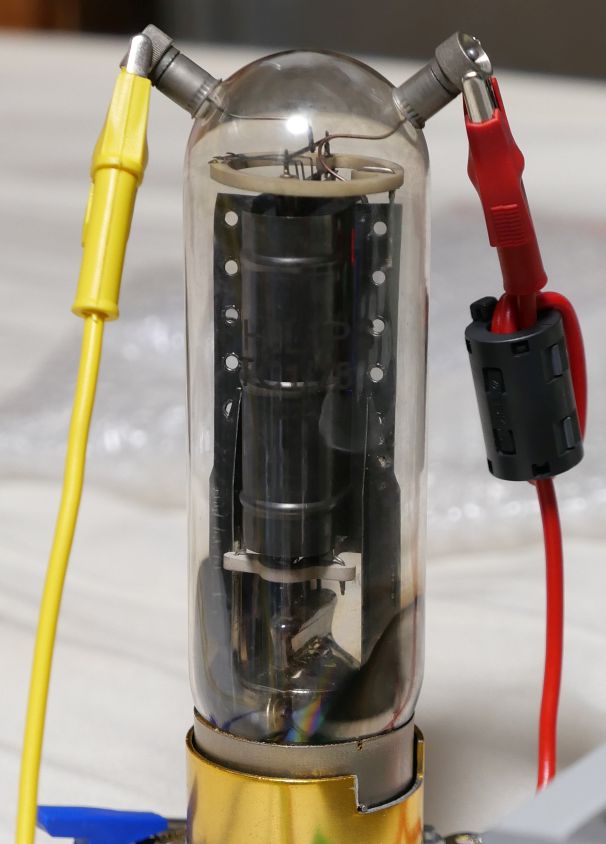

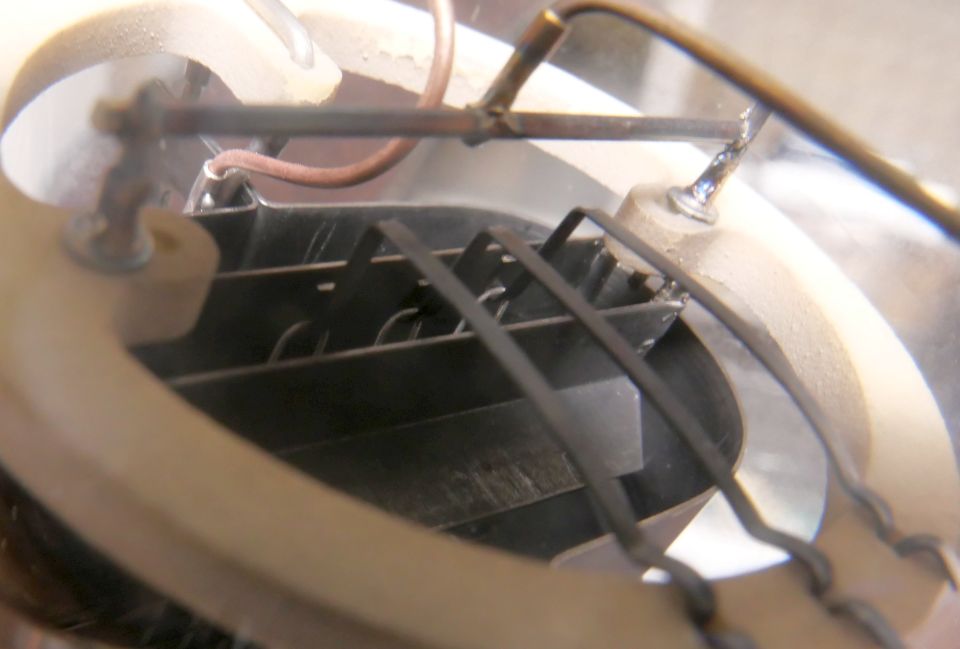

フィラメントは3箇所で吊っています。


フィラメントは10V1.6Aですから、トリタンではなくオキサイドフィラメントでしょう。

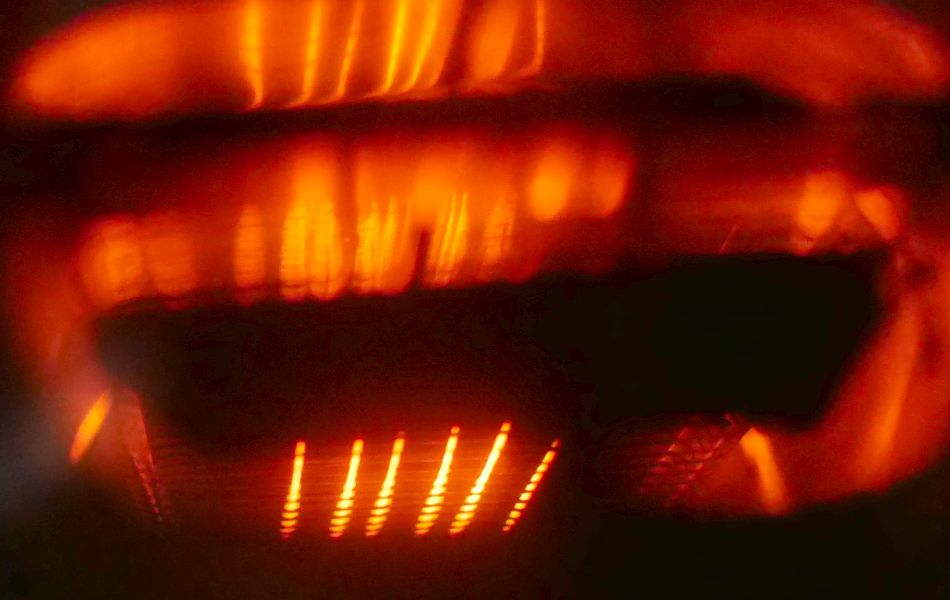

ですので、点灯するとこんな感じ。

トリタンのようにギンギンに光りません。

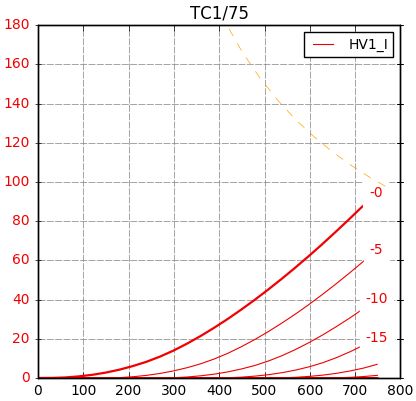

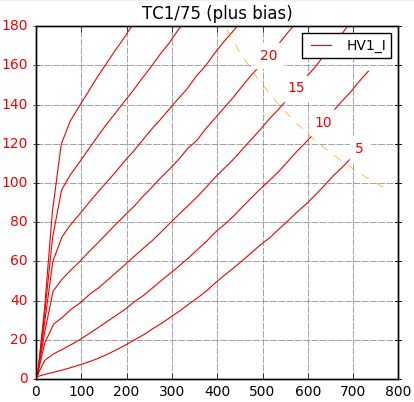

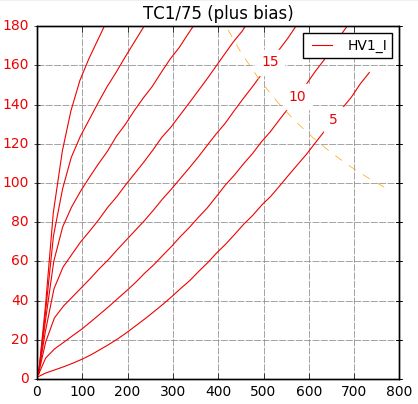

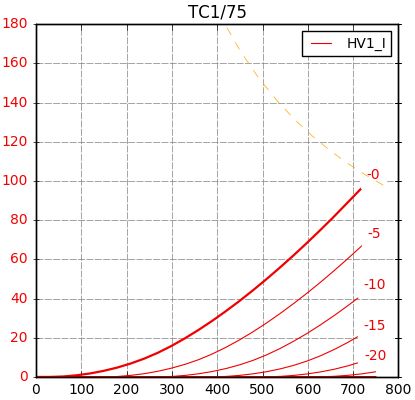

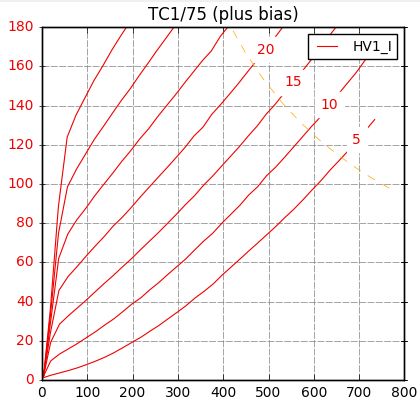

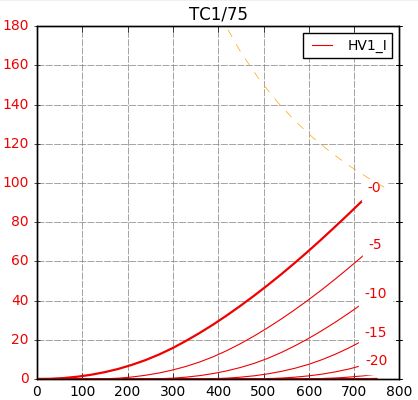

では、etracerで測定してゆきましょう。



480VのプラスバイアスでIp82mA付近になるところで測定します。

【1本目】
Ef=10.0V, If=1.49A


Ep=480VでEg=+7Vのとき、
Ip=83.12mA
rp=4235Ω
gm=4890μS
μ=20.7

【2本目】
Ef=10.0V, If=1.69A


Ep=480VでEg=+7Vのとき、
Ip=79.22mA
rp=4479Ω
gm=4895μS
μ=21.9

【3本目】
Ef=10.0V, If=1.64A


Ep=480VでEg=4Vのとき、
Ip=79.16mA
rp=3970Ω
gm=4155μS
μ=16.5

【4本目】
Ef=10.0V, If=1.65A


Ep=480VでEg=8Vのとき、
Ip=82.06mA
rp=4460Ω
gm=4732μS
μ=21.1


211よりrpは高く、プラス6V前後でのA2級動作が理想です。というかA1級はまともな動作になりません。Ipカーブは805に近いかなと思います。
私ならEp480V程度で5kΩのトランスを繋げ82mA程度の電流を流して使う感じでしょうか。



そういえば、この球の購入後、「到着を楽しみにしています。」とメッセージを送ったら、
「すぐ送りますね。この球も他の球も沢山ありますので、気兼ねなくご相談くださいね!」と返事が来ました。
そんなにお金無いです。死んじゃいます。
と言いたいところですが、向こうはこっちのお財布事情(蕎麦とモヤシと海苔と納豆を食べる生活)を知るはずもなく。
販売者側は売りたくてしょうがないわけで、
我々貧乏な真空管マニアの息の根を全力で止めに来ます。

でもそんなebayが好きなわけで。(笑)
