Jan 29, 2023
XML
カテゴリ:真空管

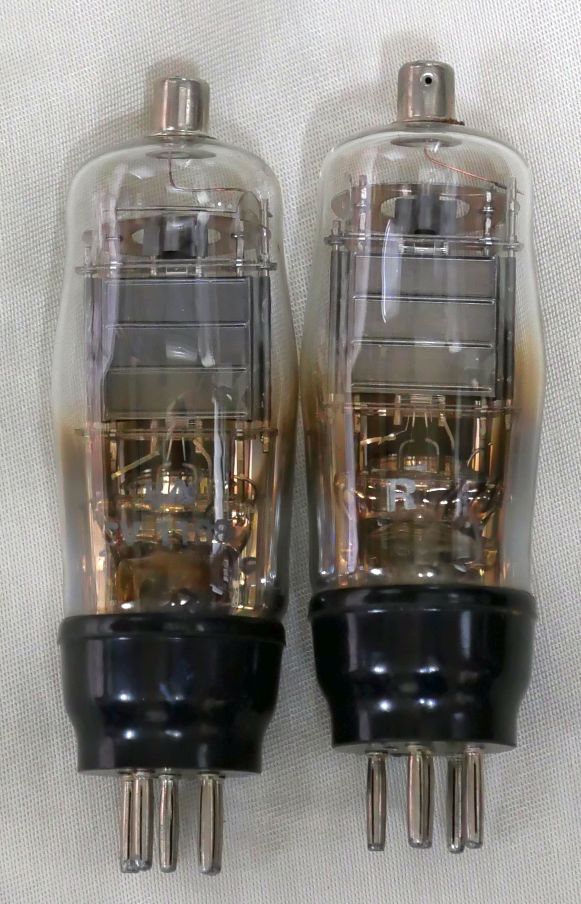

手持ちのAC/P4という真空管、小柄なST型の傍熱三極管です。

とても小さく可愛らしい球なので、小出力で楽しむことが大前提になりそうです。
ST型ですが、ドームに近い撫で肩ですね。ほっそりしています。

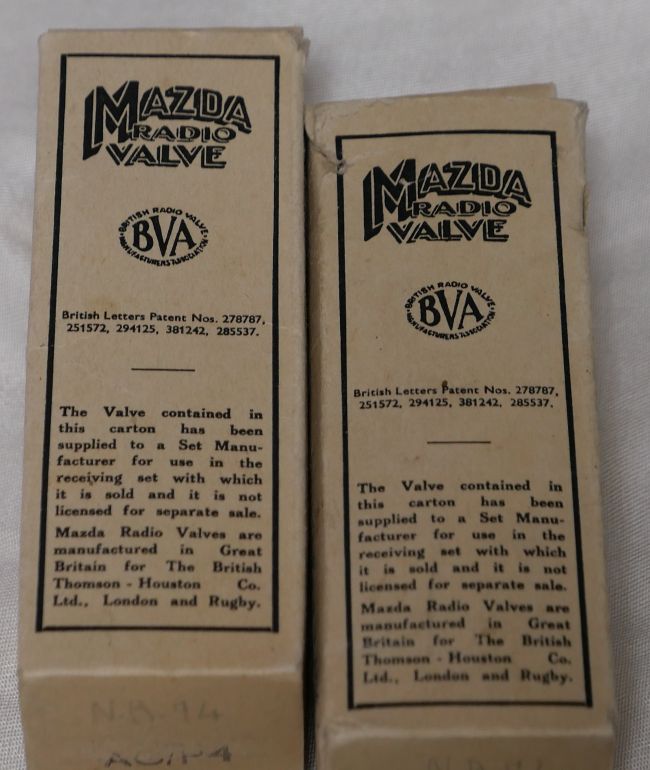

こんな箱に入っていました。



規格は、真空管(Electron tube) 規格表データベースのAC/P4規格表を参照願います。
テレビ用の球なのですね。

アンプの作例としては6畳間の真空管アンプたち「AC/P4シングルアンプ」が参考になると思います。
こちらの記事では、プレート損失は7W程度ではないかという仮説をたてていますので、私もそれに従おうと思います。
この回路では330V程度を掛けているようで、実質7.5Wの運用で問題ないようです。

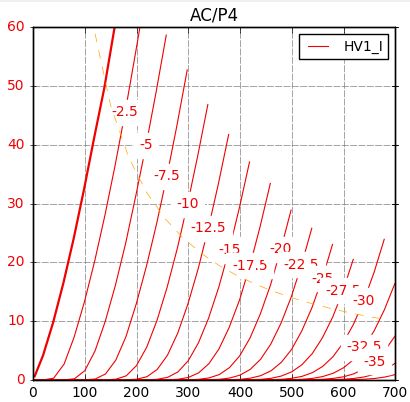

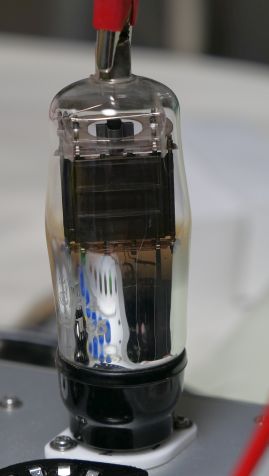

etracerで330Vで19mAほど流れるところを測定します。

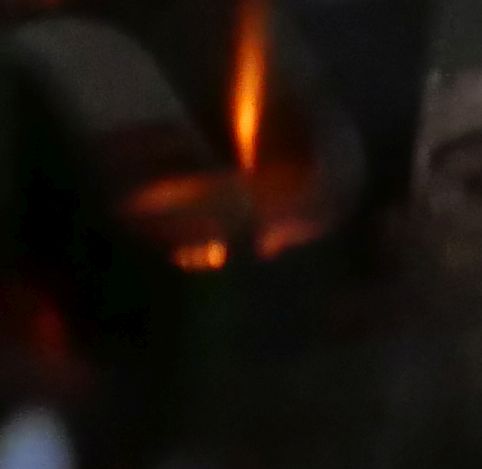

ほんのりヒーターの灯りが漏れてくる程度です。


1本目

Ep=330VでEg=11.6Vのとき、
Ip=19.36mA
rp=3215Ω
gm=6925μS
μ=22.3V/V

2本目

Ep=330VでEg=12.9Vのとき、
Ip=19.16mA
rp=3064Ω
gm=6507μS
μ=19.9V/V

rpは高いですし出力もあまりとれないので、小出力での音楽鑑賞、BGM、寝室のアンプに活路ありという感じでしょうか。
ヒーターの灯は派手ではありませんが仄かで部屋を暗くすると雰囲気があって良い感じです。





お気に入りの記事を「いいね!」で応援しよう

Last updated  Feb 1, 2023 07:57:30 AM
