Feb 10, 2023
XML
カテゴリ:真空管

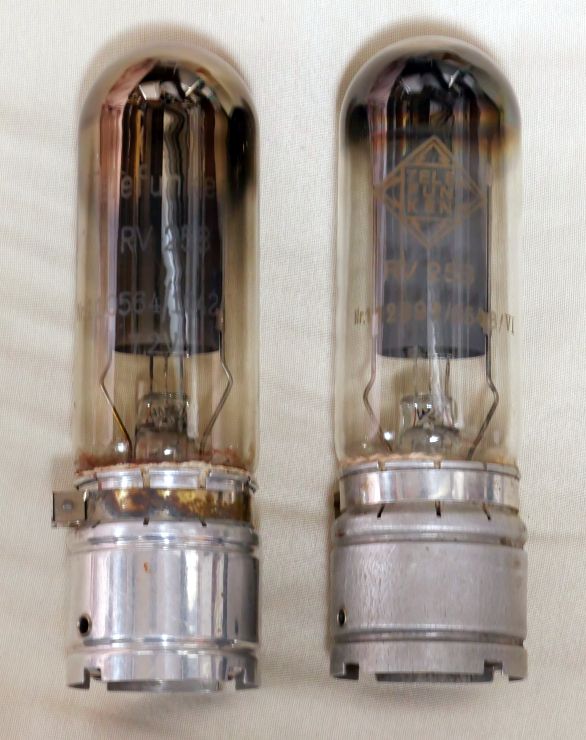

TelefunkenのRV258という真空管を紹介します。
先日紹介したRS282同様に、なかなか良い動作品が少ないRV258ですが、状態の良いものをある個人セラーから入手することができました。


以前紹介したRV218の後継型で、高電圧動作に対応しています。

そして、Philipsの4624や、TUNGSRAMのP41/800と同等です。(電気的に完全な互換ではありませんが、電気特性としては近似しているといえます)
つまり、ソケットのアダプタを作れば、手持ちの4624アンプに取り付けられます。

規格はFrankさんの資料室のRV258規格表を参照ください。

EU VALVEの「RV258系」記事ひま人の館の「ドイツ軍用管(増幅管)」も参考になると思います。

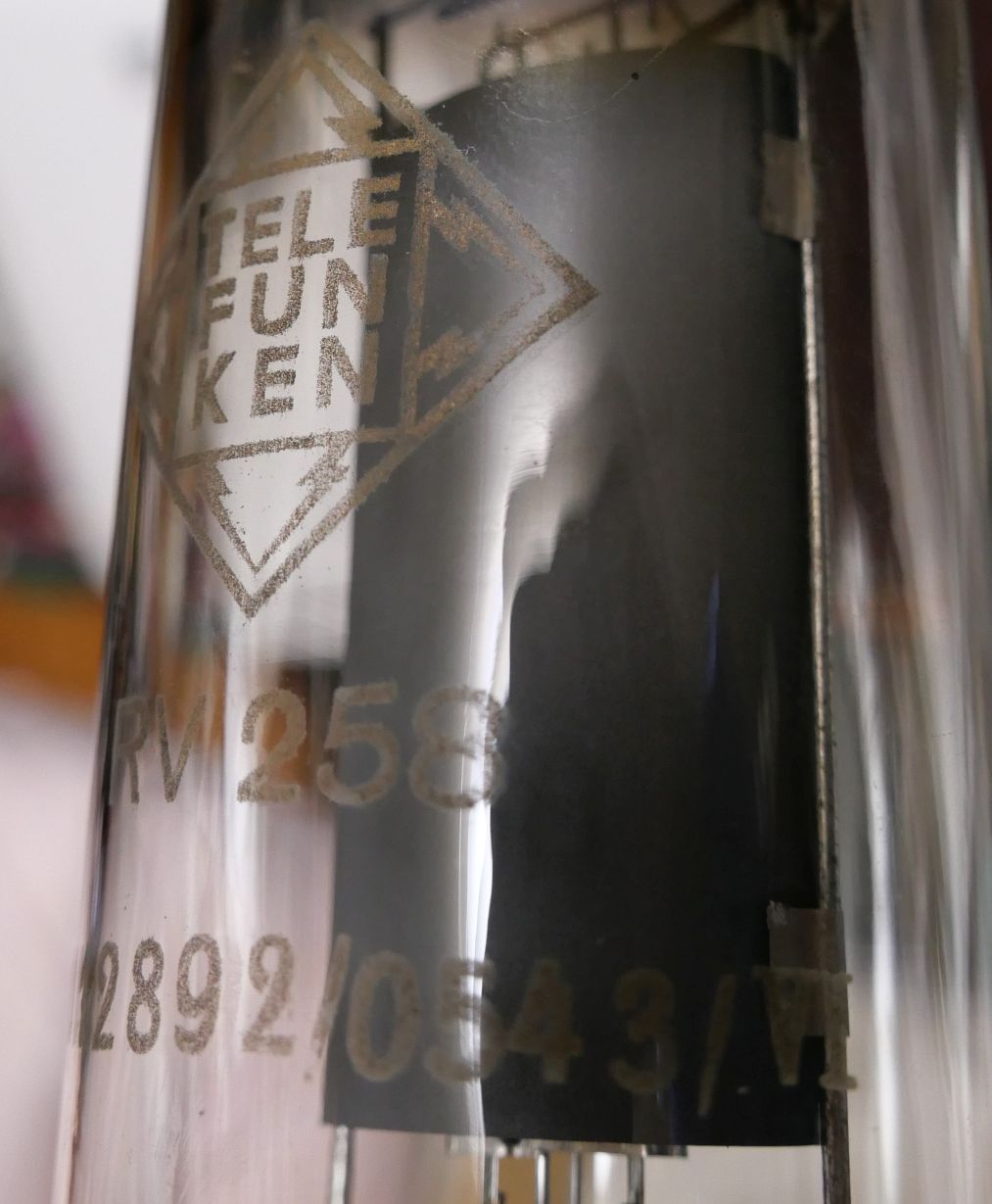

管面には型番と製造番号がプリントされています。

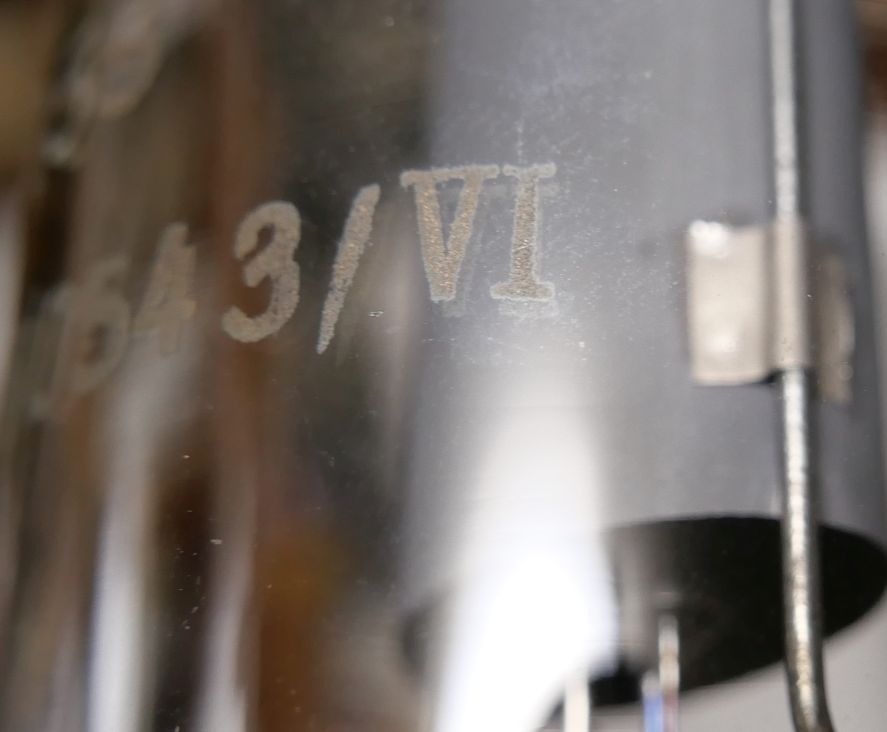

VI型ということでしょうか。

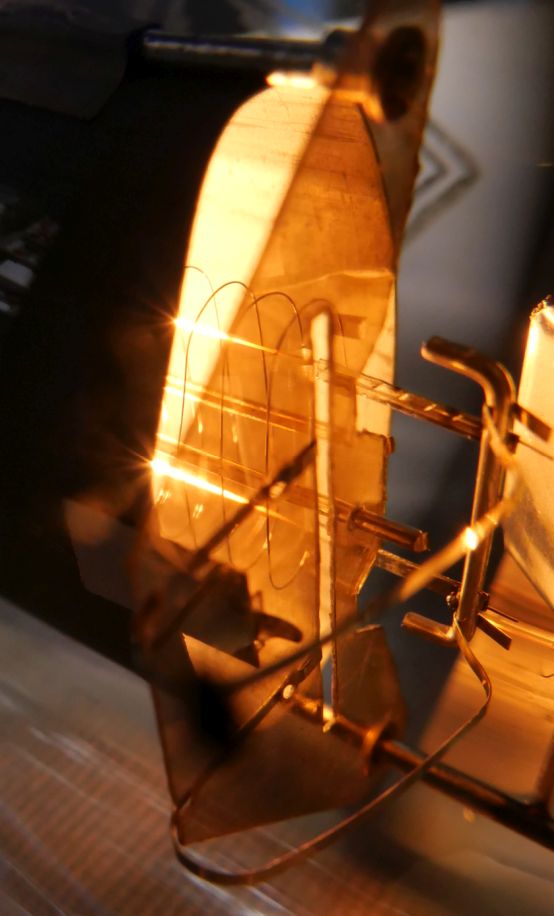

フィラメントは2点で吊っています。

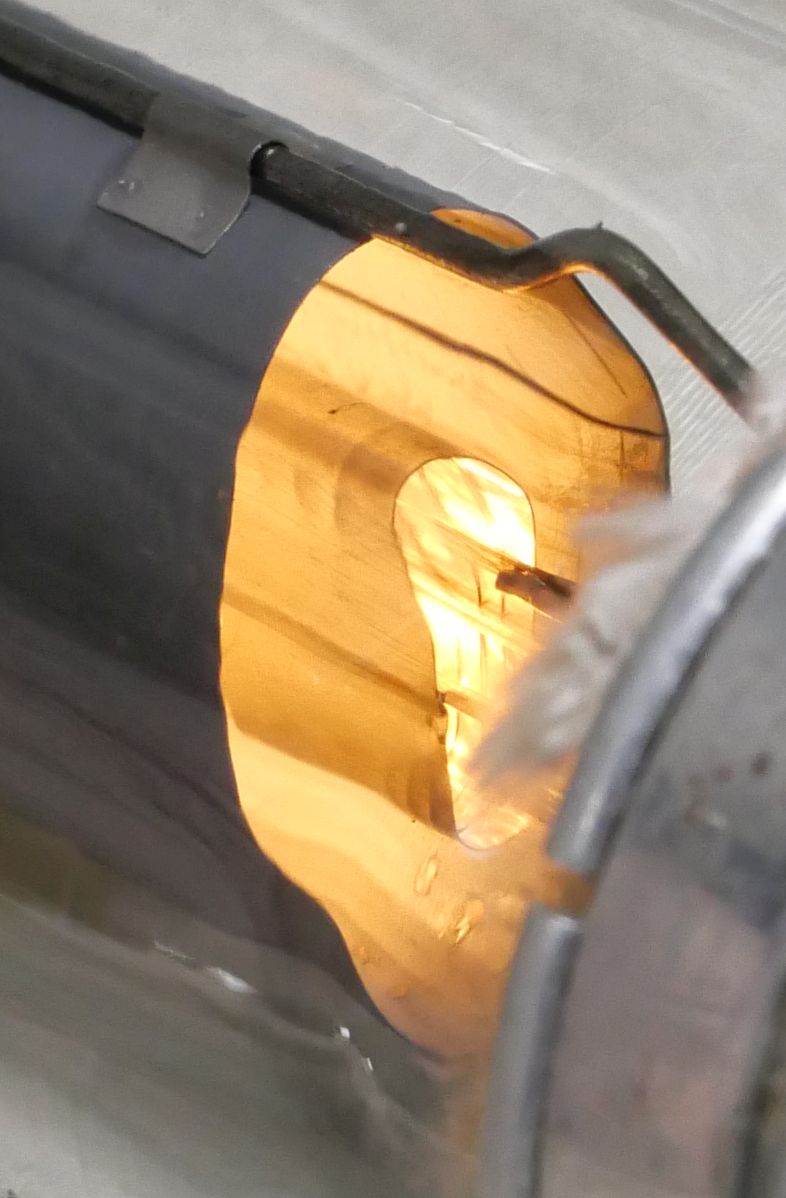

シールドでしょうか?謎の電極構造。

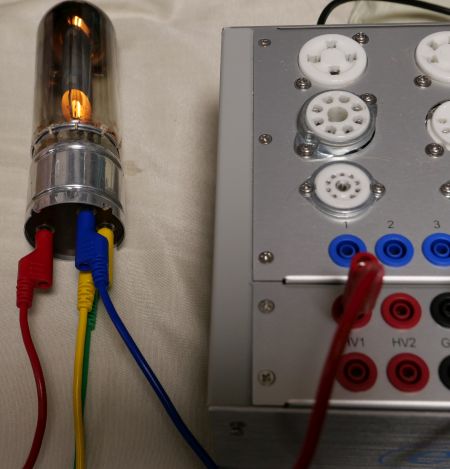

etracerで測定します。


諸特性は650Vを掛けて38mA流れるところを測定。
Efは7.2Vと7.0Vで測定しました。

【1本目】Nr.12892/0543/VI
Ef=7.2V, If=1.10A

Ep=650VでEg=65.9Vのとき、
Ip=38.09mA
rp=3701Ω
gm=1789μS
μ=6.6V/V

Ef=7.0V, If=1.06A

Ep=650VでEg=65.9Vのとき、
Ip=37.82mA
rp=3725Ω
gm=1778μS
μ=6.6V/V

【2本目】Nr.110564/1042/VI
Ef=7.2V, If=1.10A

Ep=650VでEg=71.7Vのとき、
Ip=38.00mA
rp=3814Ω
gm=1605μS
μ=6.1V/V

Ef=7.0V, If=1.06A

Ep=650VでEg=71.7Vのとき、
Ip=37.79mA
rp=3834Ω
gm=1602μS
μ=6.1V/V

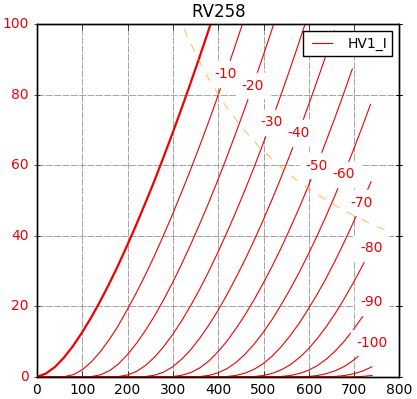

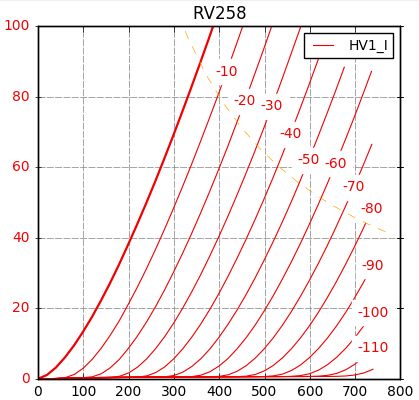

大変綺麗なIpカーブを描いていますね。
Efが7.2Vから7.0Vに落としても安定したgm値なので、2本とも良好だと思います。

RV258の前身といわれるRV218よりrpも低く、より使いやすい仕様です。
