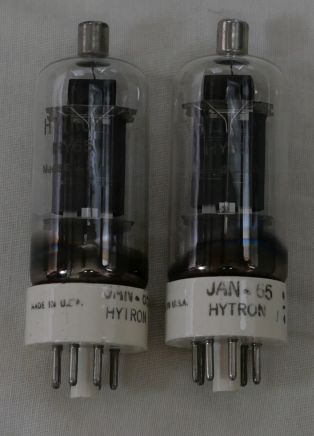

HYTRONのHY65という真空管を紹介します。


規格表は見つからず、RadiomuseumのHY65資料ページくらいです。
少なくともフィラメント6V0.9Aの送信管であることはわかりました。

あとは手探りです。
プレート損失は12W～15Wと思われますので、とりあえず12Wということで。

自作アダプターを使ってetracerで三結の特性を測定します。


etracerで特性を測るに際し、EpはTU-8200R（魔改造品）に合わせた280Vで測定します。
因みに280Vで30mAが流れるところを測定します。

フィラメントは1点吊りのΛ型。


1本目

Ep=280VでEg1=-30.9Vのとき、
Ip=29.86mA
Ig2=0.92mA
rp=2275Ω
gm=2373μS
μ=5.4V/V

2本目

Ep=280VでEg1=-26.6Vのとき、
Ip=29.82mA
Ig2=1.06mA
rp=2498Ω
gm=2357μS
μ=5.9V/V


良い感じです。


ご注意：
私のTU-8200R（魔改造品）は、ヒーター回路を左右独立したスイッチング電源（6.3V管と6.0V管を共用するので6.0Vに設定）に変更してあり、マイナス側は8番ピンに接続しています。
あと、電流検出抵抗の数値を変更し40mA程度が流れる様にしてあります。（もう少し流してやってもいいのですが、他の球も挿すので．．．）
