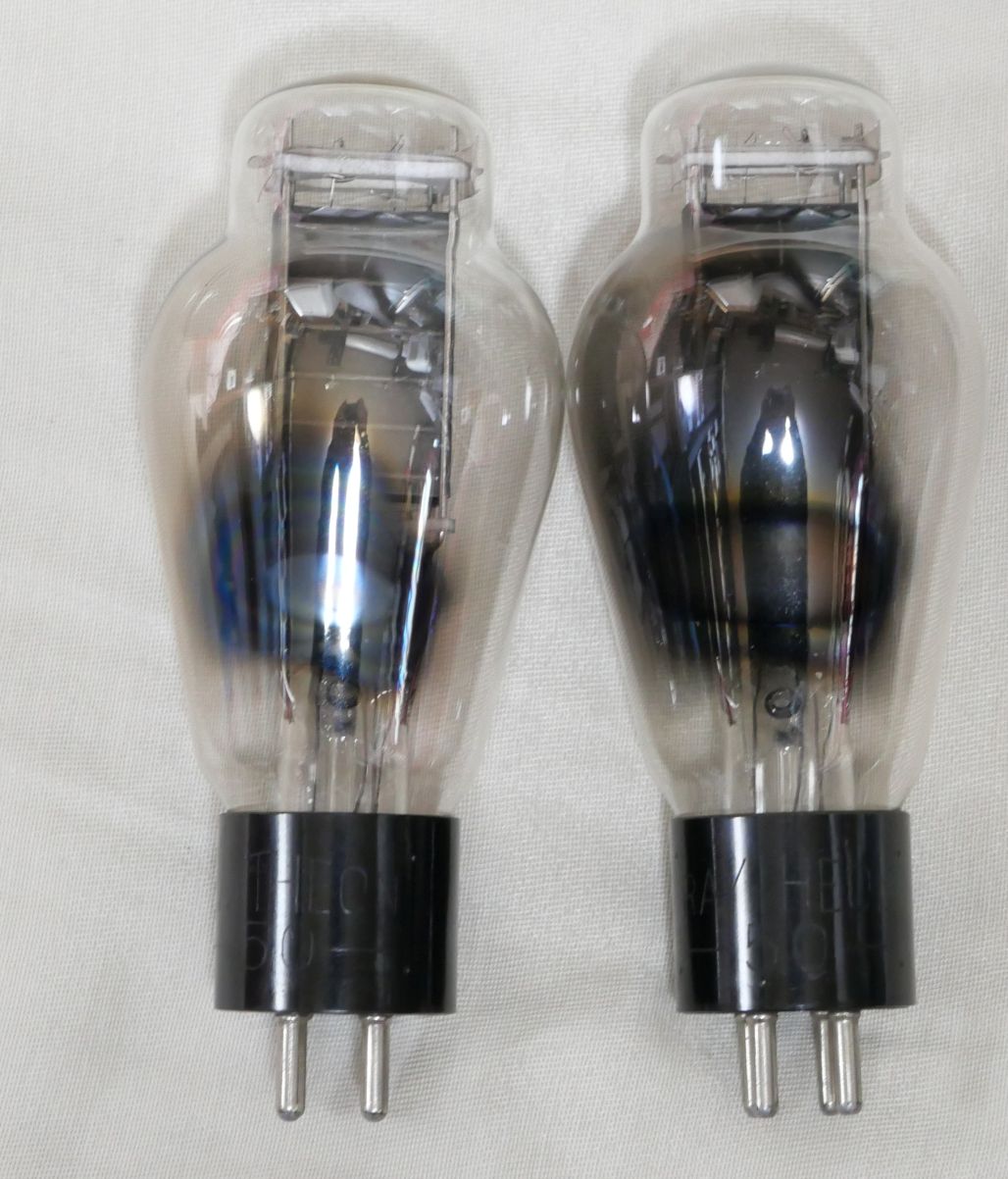

RAYTHEONの50という真空管を紹介します。

RCAとCunninghamが人気ですが、そこは敢えてそれ以外で．．．という理由でRAYTHEONを購入。構造も特徴的なので。

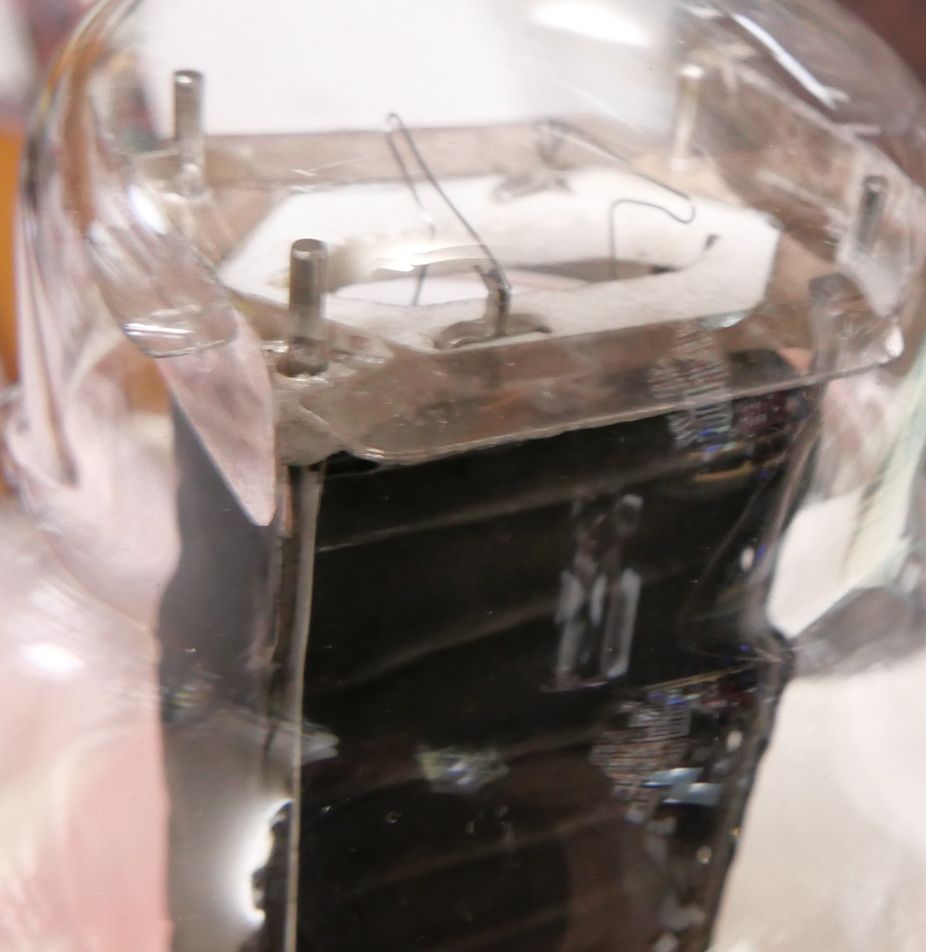

RAYTHEON独特のボックスプレートといわれるしっかりした構造です。


見事ですね。

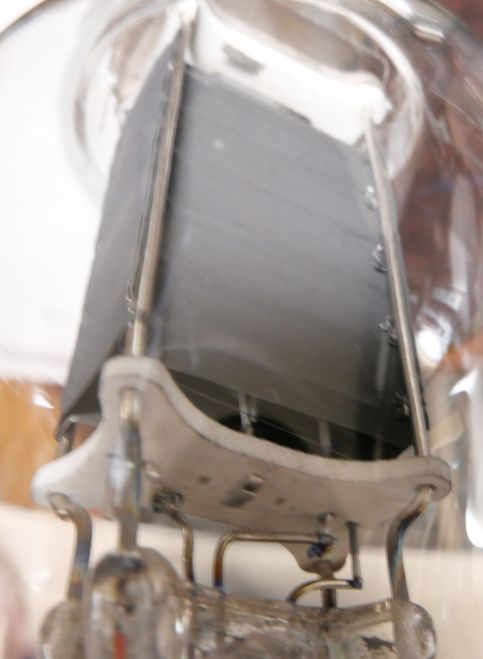

支柱が4本。4ピラーとか言われているやつでしょうか。
この4ピラーで茄子管というのが存在するようですが、簡単に買えるような価格ではないです。
（とてもじゃないですが私には買えません．．．）

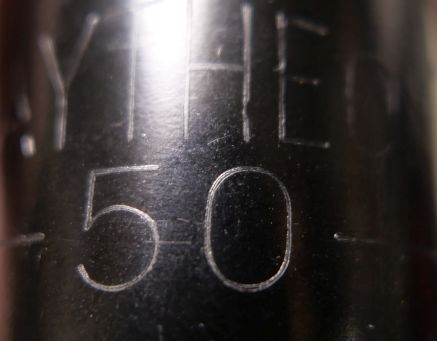

ベースの刻印。

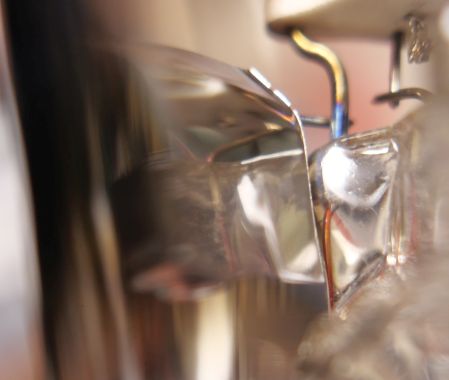

ゲッターは四角い板状のものが取り付けられています。

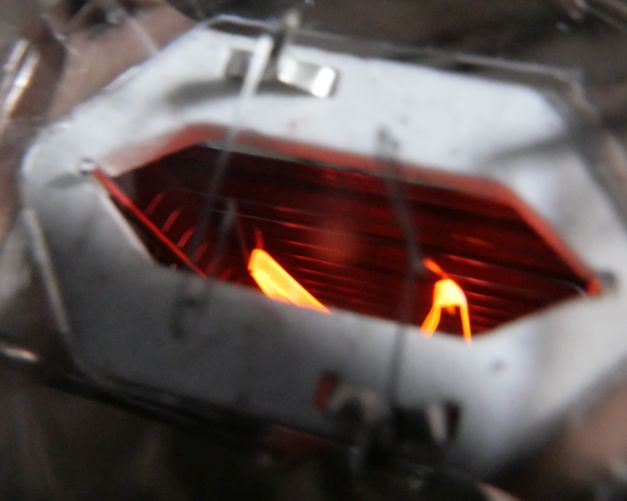

太いフィラメントが魅力。



規格はFrankさんの資料室の50規格表とひま人の館「５０と１０属」が参考になります。

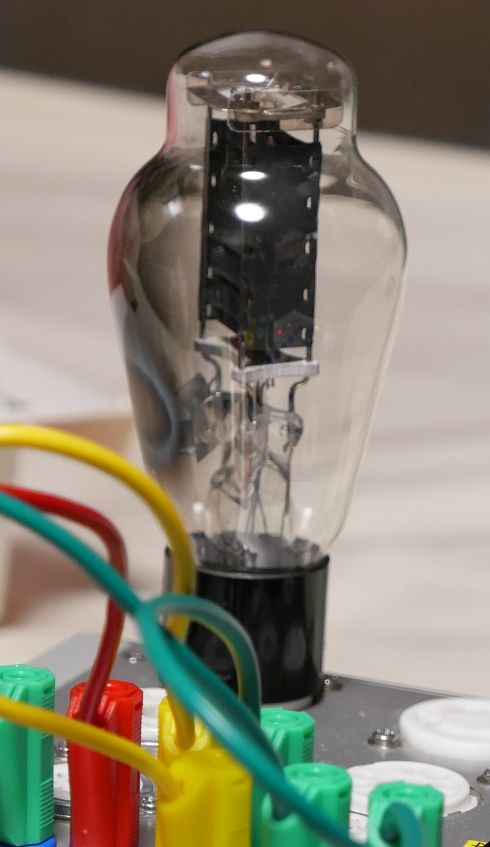

etracerで測定します。


Ep400Vで50mA流れるところを測定。
なお、Efは7.5Vと7.0Vの2点を測定します。

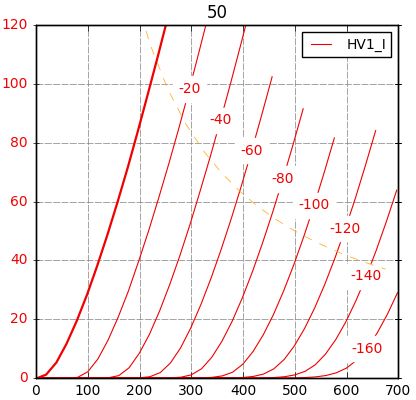

【1本目】
Ef=7.5V, If=1.25A

Ep=400VでEg＝-69.0Vのとき、
Ip=50.07mA
rp=1620Ω
gm=2324μS
μ=3.8V/V

Ef=7.0V, If=1.20A

Ep=400VでEg＝-69.0Vのとき、
Ip=48.66mA
rp=1696Ω
gm=2223μS
μ=3.8V/V

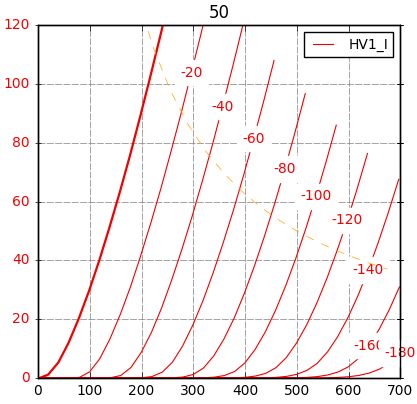

【2本目】
Ef=7.5V, If=1.25A

Ep=400VでEg＝-68.8Vのとき、
Ip=50.20mA
rp=1821Ω
gm=2034μS
μ=3.7V/V

Ef=7.0V, If=1.20A

Ep=400VでEg＝-68.8Vのとき、
Ip=46.82mA
rp=1946Ω
gm=1893μS
μ=3.7V/V


大型の電蓄やラジオに使用された真空管ですが、思ったより直線性も良く綺麗な特性です。
rpは1800～1900Ωありますので、負荷になるトランスは5kΩより7kΩのほうが美音になると思います。
