ご縁あってTUNGSRAMのPX2100という真空管を譲っていただきました。
系統としては10族です。

プレートの表面処理が若干異なりますので、製造ロットが異なっていると思われます。


ソケットは欧州系のB4（UF4ピン）です。（前期型はUXだったようです）

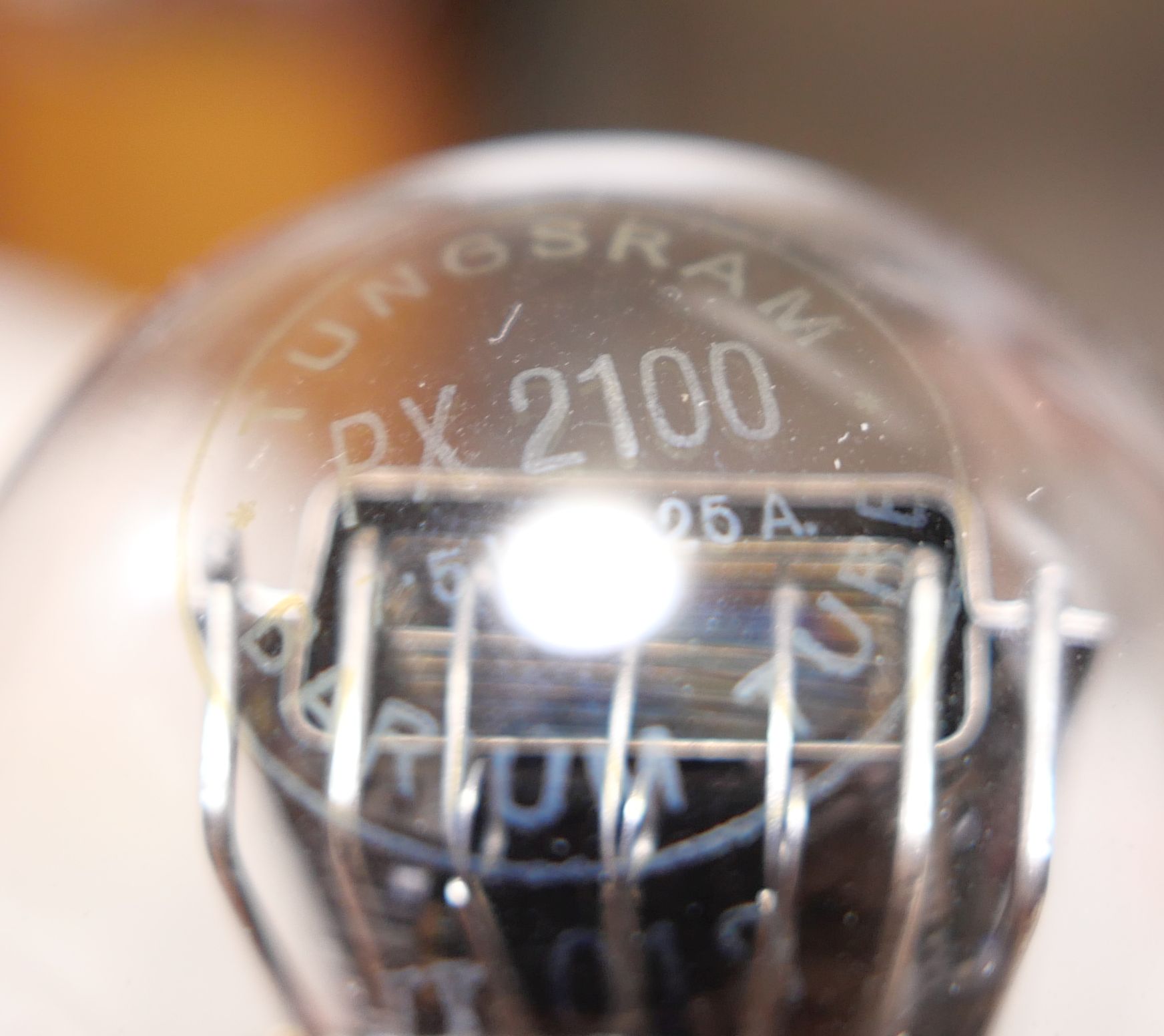

トップにも印字が薄く見えます。



プレートは大きいのでSTCの4043Cクラスのプレート損失がありそうです。

左がPX2100、右が4043Cです。

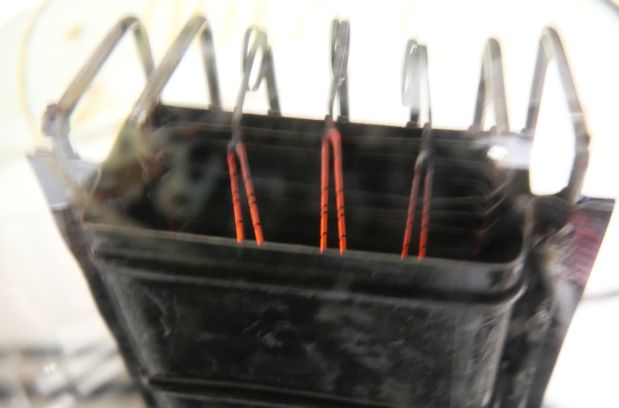

そして魅力なのは3点吊りのフィラメント。

ほら、VT52でも2点吊りだけでなく3点吊りのやつも両方買ってしまうでしょ？
そういう心理です。わかりますよね？

そういえば、電極はマイカやセラミックの支持が全くなく、全て金属棒で支持されています。


箱にRISENCE RCAと書かれています。

しかしRCAの10とは全く異なりますので、RCAの特許技術を使っているのかもしれませんね。

余談ですが、TUNGSRAM社は2022年に破産したようです。


規格はDoctsf内のTungsram真空管カタログにありました。
Ef=7.5VでIf=1.25A
Ep=425VのEg=-39VでIp=18mA
規格表上は10族といえます。（このあと実測で数値が異なることが判明しますが）


10族に関してはEU Valveの「10の各種同等管」が参考になります。



では、etracerで特性を測定しましょう。
400Vをかけて25mAほど流れるところで．．．。

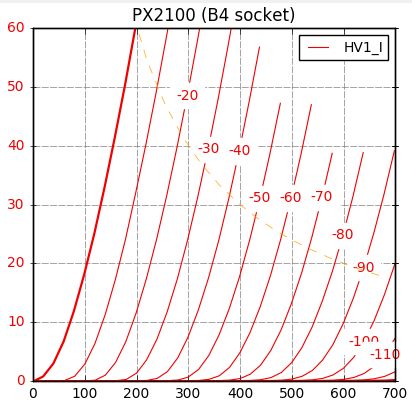

【1本目】プレートが艶消し

Ef=7.5V, If=1.12A
EP=400VでEg=46.5Vのとき、
Ip=24.99mA
rp=2875Ω
gm=2064S
μ=5.9V/V

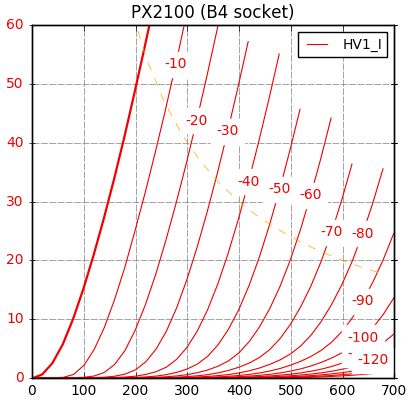

【1本目】プレートが艶有り

Ef=7.5V, If=1.12A
EP=400VでEg=41.2Vのとき、
Ip=25.02mA
rp=3369Ω
gm=1895S
μ=6.4V/V

一般的な10はEp400VのEg-25Vで25mAくらいですので、それに比べ随分と深いバイアスで動作します。
プレートが大きいのでもう少し電流を流しても大丈夫かな。


測定してわかったことは、一般的な10と比べると．．．

・とにかくバイアスが深い（SYLVANIAの210は-25V前後、RAYTHEONの4ピラーは-35V前後）
・rpは低い（SYLVANIAの210は4.5kΩ前後、RAYTHEONの4ピラーは3.8kΩ前後）
・gmはSylとRayの中間（SYLVANIAの210は1800S前後、RAYTHEONの4ピラーは2400S前後）
・μは低い（SYLVANIAの210は7.8V/V前後、RAYTHEONの4ピラーは7.2V/V前後）

SYLVANIAの210ともRAYTHEONの10とも違います。
そしてSTCの4043Cとも違います。

電気特性が他の10族と異なるので、どの球とも簡単に差し換えとはいきません。バイアス抵抗を切り替えるスイッチと電流計が要りそうですね。
しかもPX2100のソケットはB4（UF4ピン）なので、互換性がありません。
PX2100はそういう球なので普通の人は敬遠しがちですが、
こういう謎球こそ私たち謎球ファンの大好物です。
