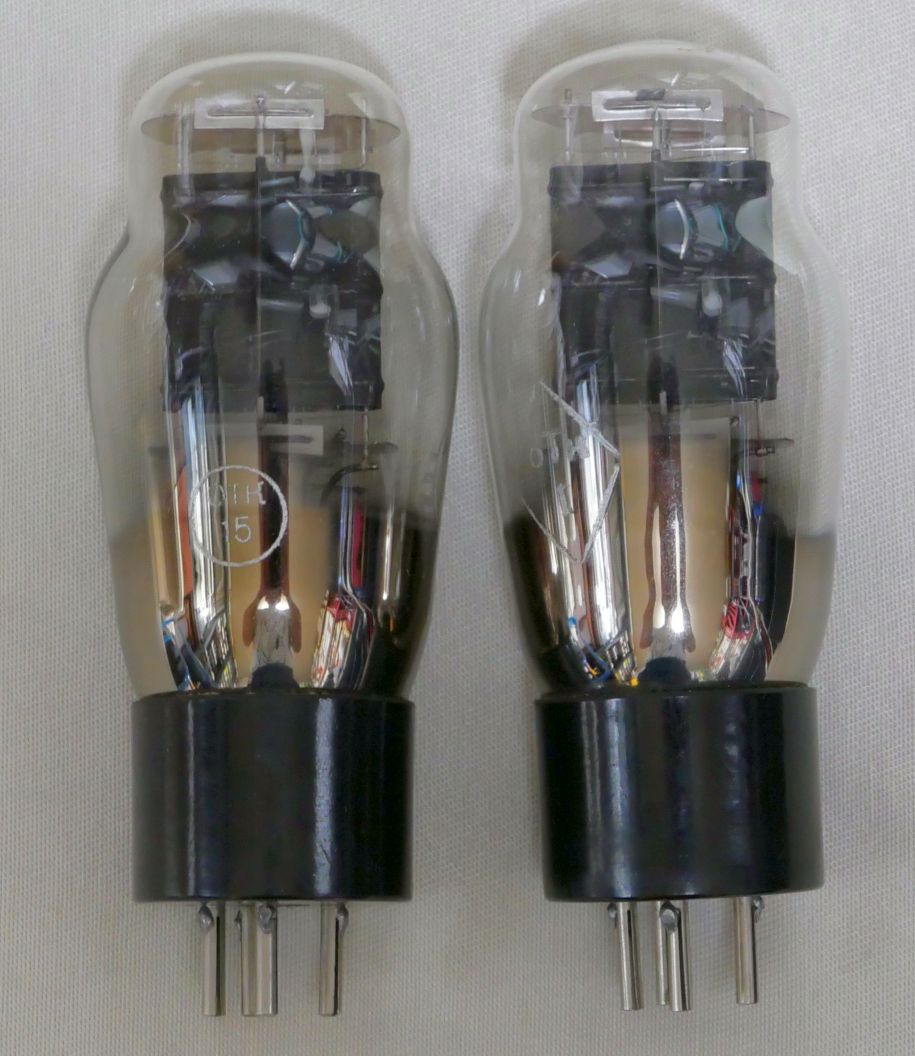

ご縁があってYO-186という真空管を譲っていただきましたので紹介します。

旧ソ連製で、特性はPX4類似と云われています。

ソケットのピンがバナナではなく独自の割ピン型です。
合理的といえば合理的ですが....。



PX4系の記事に関しては「PX4という真空管」「4XPという真空管」「PP3/250という真空管」を参照ください。

規格がわからないですが、
audio-dbのを見たところ、PX4より高耐圧のようです。

rpはどうなんでしょうか。
PX4は実測で1000~1100Ωくらいで、PP3-250は1300Ωくらいです。

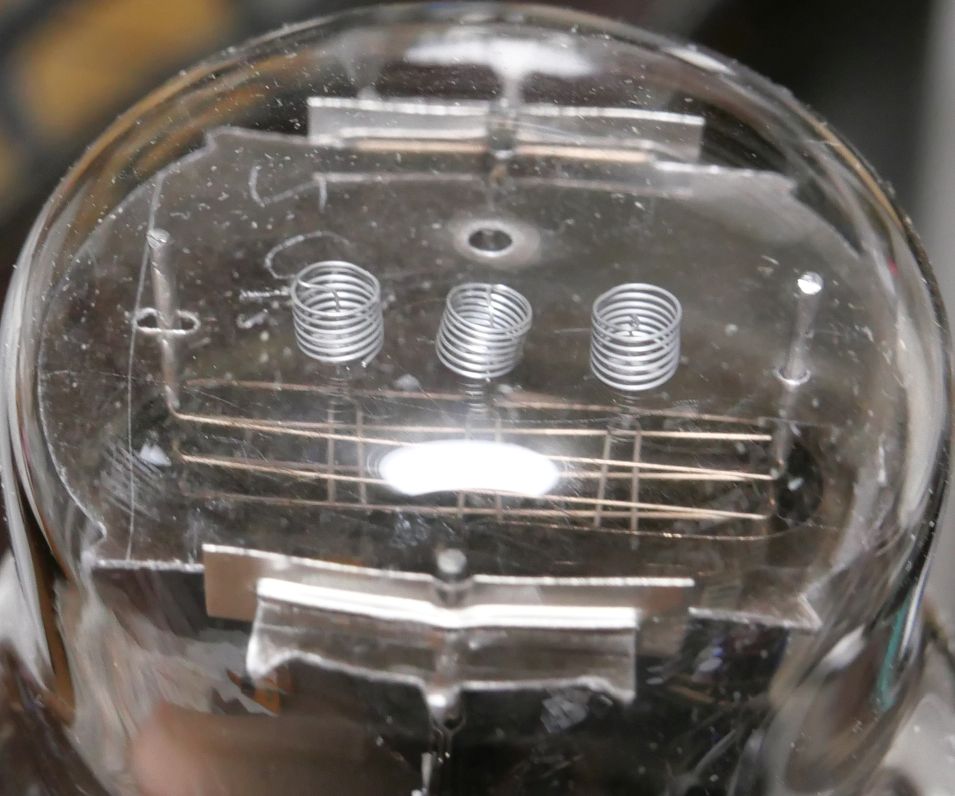

フィラメントはコイルスプリングでの3点吊りです。

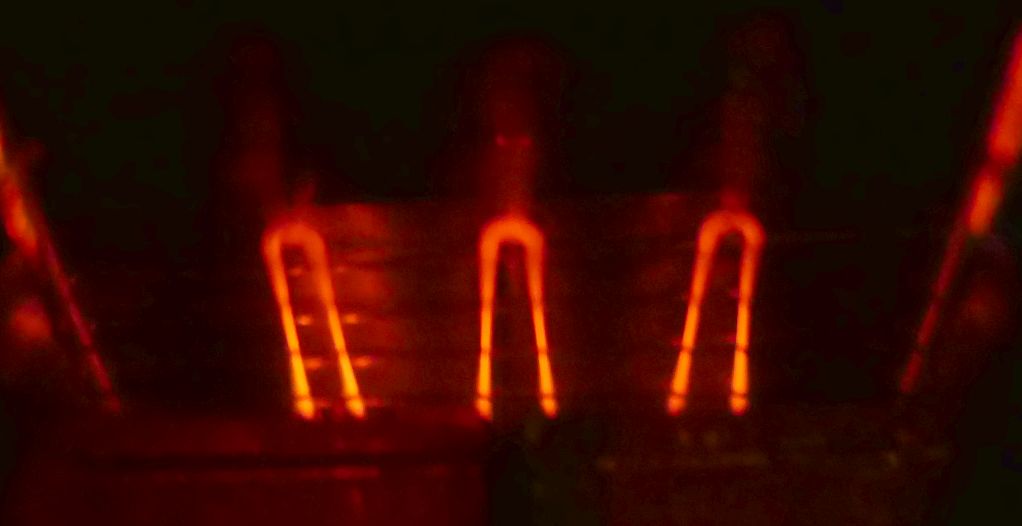

フィラメント点灯した様子。

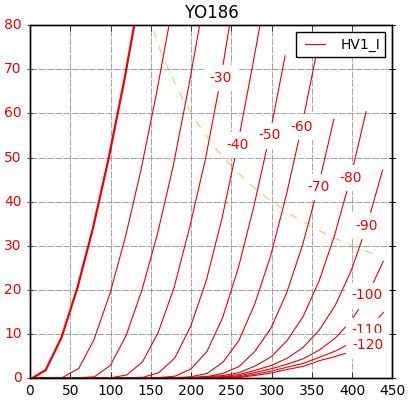

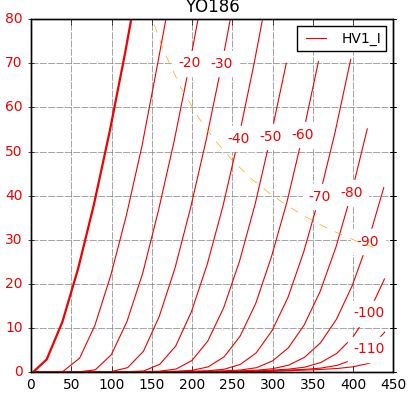

etracerで特性を測定しましょう。

実は、片方は高圧でIpカーブが浮き上がり、もう片方は500Vで放電しました。
これは古い球ではNOSであっても希にあることです。
よりまして、Ep250V以下に抑え負荷を高目の5kΩにして小出力仕様とするのが無難そうです。
なので今回のIp特性は450Vまでにしました。

高圧を掛けないかわりに、Ep=250VのIp=40mAで、ガッツリ流れるところで測定します。

【1本目】

Ef=4.0V, If=1.02A
Ep=250V
Eg=-42.1V
Ip=40.48mA
rp=1334Ω
gm=2989μS
μ=4.0

【2本目】

Ef=4.0V, If=1.02A
Ep=250V
Eg=-41.9V
Ip=39.78mA
rp=1251Ω
gm=3004μS
μ=3.8

数値を見ると、PX4よりrpが高くバイアス5Vほど深く..なのでgmも低目ですね。
総じてYO186は「PX4類似ではあるがPX4より若干低感度な設計」と思われます。(Ipカーブを見ても疲れた感じはしません(ほぼNOSと云って良い)ので、私はそう考察しております)
ただ250Vでのバラツキは殆ど無いので、そこはとても優秀です。

今回、3.8Vの特性の画面をとりわすれてましたが、
0.2V下げてもgmはそれほど殆ど落ちないので、エミッションは良好です。

Ipカーブの高圧側での浮きに関しては、5kΩの負荷で小出力域では全く問題ないと思われます。
大出力域では波形が若干潰れ気味になると予想されますが、高能率スピーカーを使っているので全く問題ないでしょう。


今回の測定によって、確かにYO186はPX4類似といえることがわかりました。
バイアスはやや深めの-40V前後で40mA前後ですので、PX4と挿し換えるときは電流値に注意したほうがよいかもしれません。(そしてやはりrpが若干高目な印象です)

なかなか手に入らない球なので、大切に使いたいと思います。
