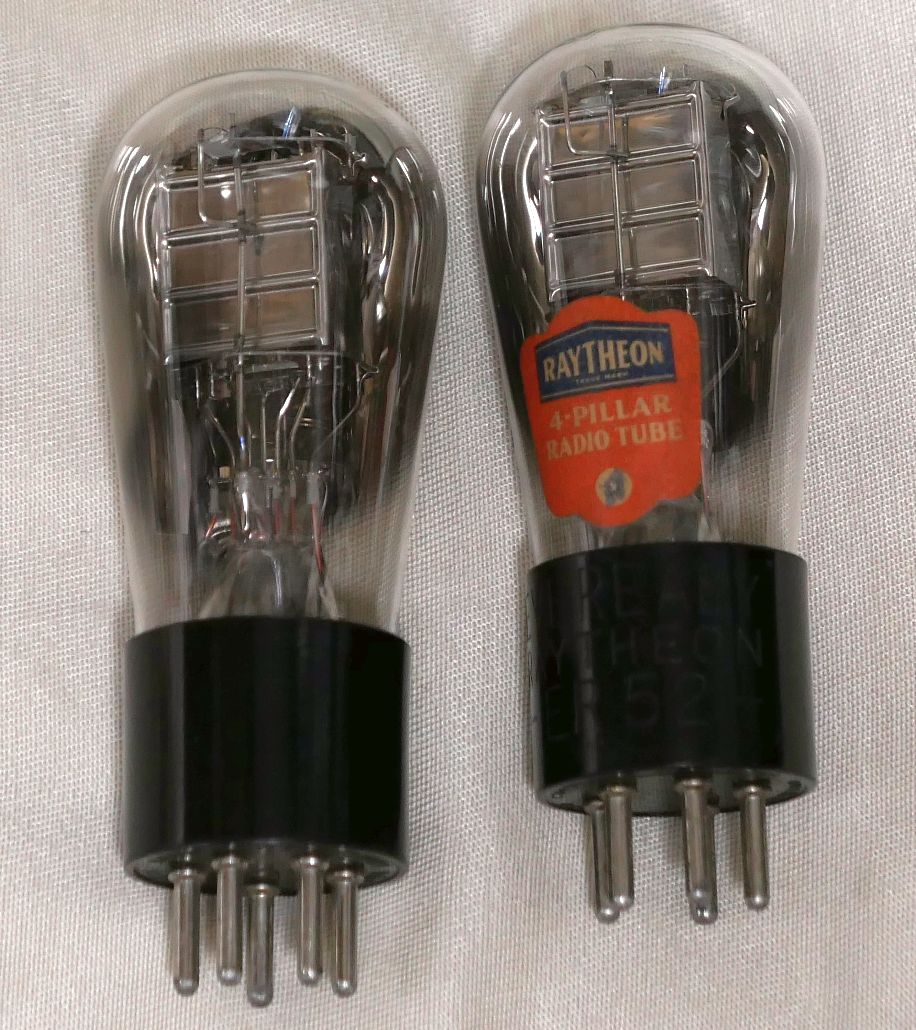

RAYTHEONのER52という真空管を紹介します。

カーラジオの出力管として使われていたようです。

Radiomuseumの「ER52」で紹介されています。
Frankさんの規格表書庫にはありませんでした。

とにかく情報がありません。4極菅のようです、
謎球です。

譲って頂いた方から規格を聞いたところ、
6.3V 0.3A
Ep=110V
Eg＝0V
Ip43mA
RL=2kΩ
Po=1.4W
μ=5.2V/V
とのこと。A2級（※）動作です。
1.4Wは規格上そうであって、実際は1W以下かな。

プレート損失は不明ですが、110Vで43mA動作が出来るということは、最大5Wと考えても良さそうです。とりあえずそう仮定します。（三結でIg2の損失も足されますので大丈夫かと）

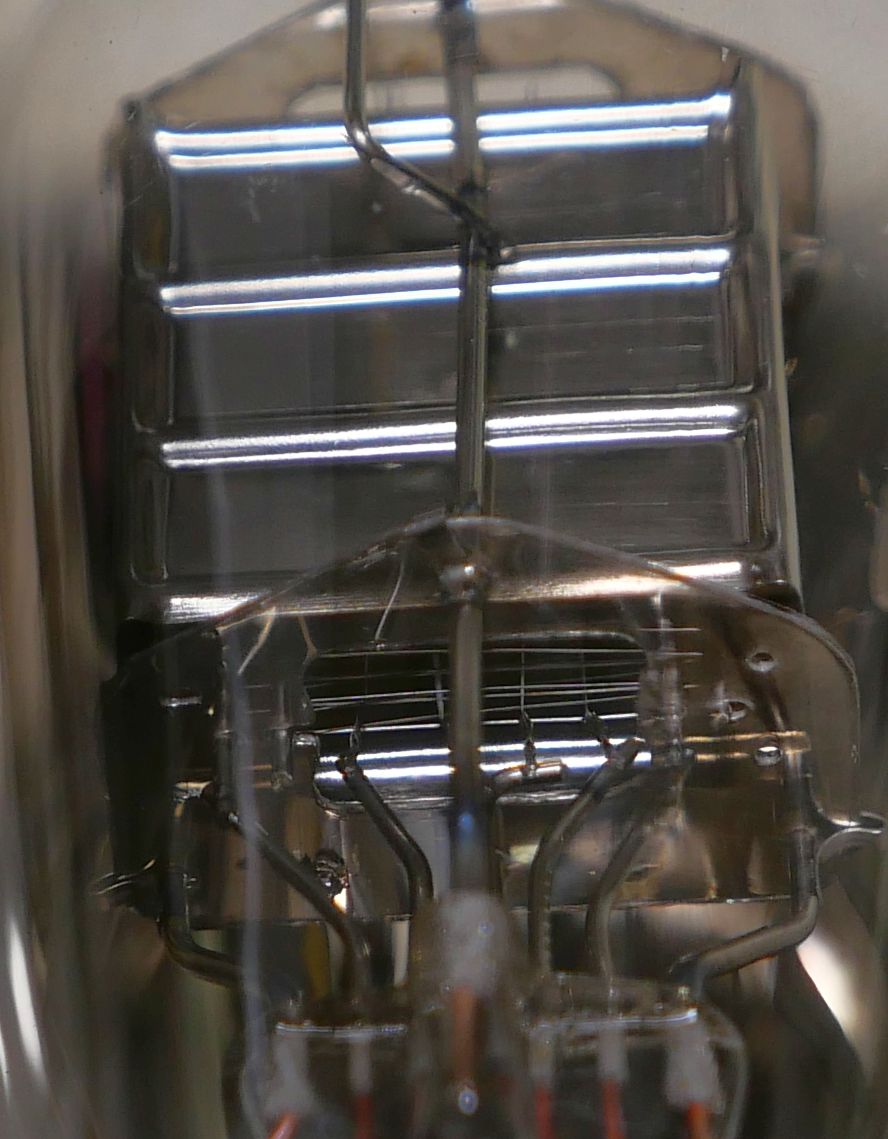

226や227程度の小さなバルブに電極がキッチリ入っていますので、プレートが大きく感じますが、実際はそれほど大きくないです。。

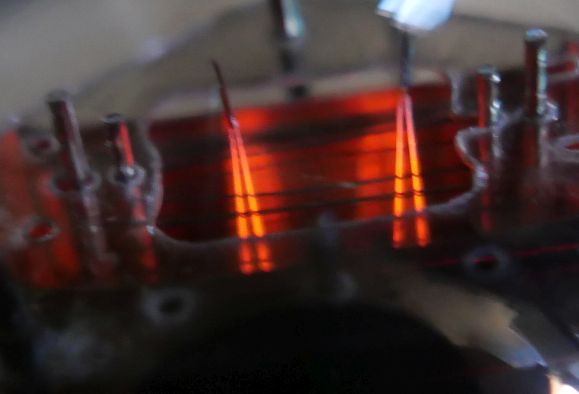

フィラメントは2点吊り。

6.3V0.3Aなので、12Aや71Aよりフィラメント電力が大きいですね。

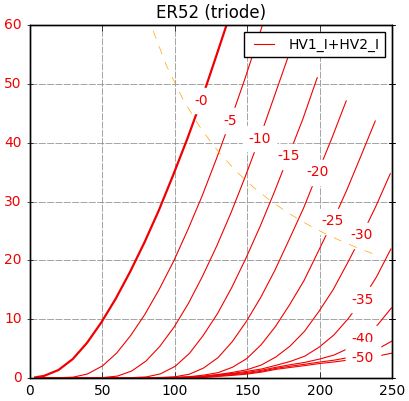

etracerで三結特性を測定します。
高圧側が持ち上がりますので、少し控えめの5.8Vで点火してみます。

少し無理を掛けた150Vで28mAあたりを見てみましょう。

【1本目】

Ef=5.8V, If=0.28A
Ep=150V
Eg1=-12.3
Ip+Ig2=28.04mA
Ig2=3.62mA
rp=1757Ω
gm=2810Ω
μ=4.9V/V

【2本目】

Ef=5.8V, If=0.28A
Ep=150V
Eg1=-11.3
Ip+Ig2=28.01A
Ig2=3.58mA
rp=1998Ω
gm=2540Ω
μ=5.1V/V

マイナス領域だけで使うなら0.2W以下です。
一寸危ない考えですが、
そもそも構造的に180Vはいけそうという前提で考えれば、そういう動作をさせると0.3Wは余裕で出ます。
寿命的に問題ありかもしれませんが、誰もこの球のそういう使い方での寿命測定（Ipとgmの経時変化ロギング）をしているわけでもなく。

因みにEp150Vで少しだけポジティブ領域にはみ出るくらいなら0.5Wが容易に得られます。
ただ、そこまで複雑に作るだけの価値があるかといえば．．．微妙です。



※A2級という呼称について、「A2級という呼称は存在しない」と書かれているブログを発見しました。（その文体から大変気難しい印象でしたのでリンクは貼りません）
確かに最近になっての事かもしれませんが、海外でもClass-A2という呼称は使われているようですので、私たちオーディオ素人は動作がイメージしやすい「A2級」という呼称を使ってよい気もしますが、如何でしょうか...。
