VALVOのLK460という真空管を紹介します。

先日、真空管ショップで売っていたので、ちょっと買ってみました。

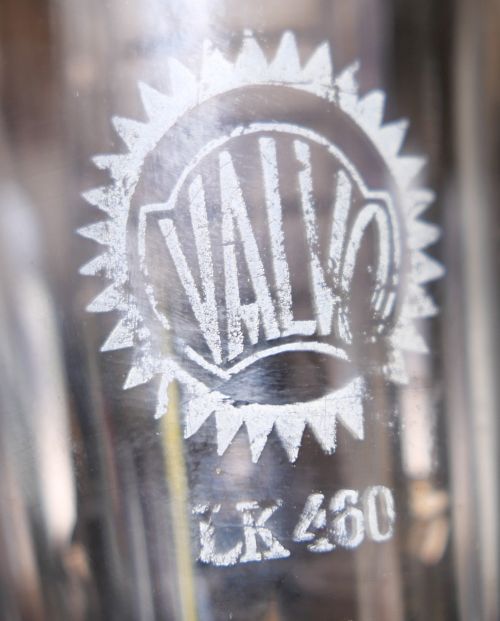

この印字がすぐ擦れちゃうんですよね。

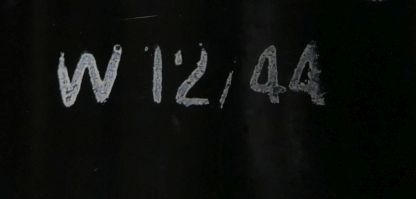

うち1本は「12/44」の印字がありました。

44年12月あるいは12周でしょうか。
どちらにせよ、2本ともロット番号が遠いので製造時期が結構違う感じです。

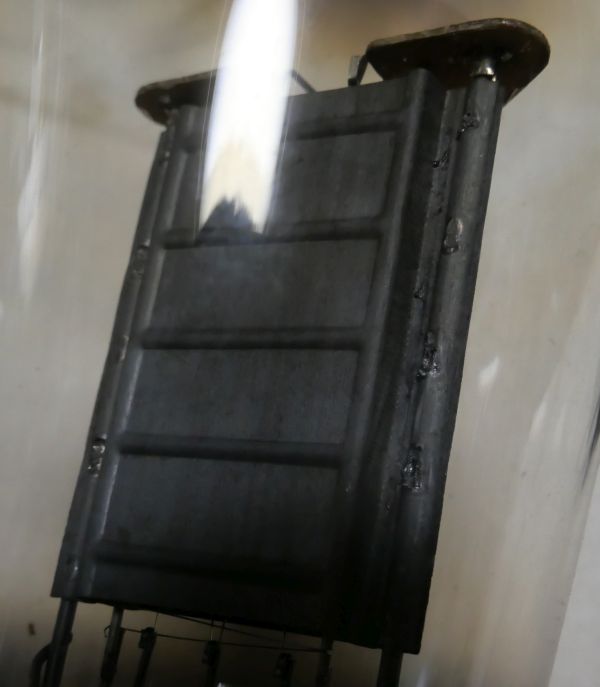

見た目も異なりますが、動けばいいんです！



EU Valve「RE604の各種同等管他」に書かれているように、どうやらRE604同等管らしいので、真空管(Electron tube) 規格表データベース「RE604」規格表が参考になると思います。

フィラメントは4V0.65Aです。
点灯してみると、フィラメントが点灯しているかどうかわからないくらい暗いです。
実は、あまりに暗すぎて写真が撮れませんでした。

プレート損失は10Wそこそこ。

45クラスという感じでしょうか。
フィラメント電力からすると、45より出力は低いかもしれません。Epも200Vまでです。
それに古い球なので抑え気味に使いますし。

追記：
球球コレクション「ＲＥ６０４とＬＫ４６０の規格」で、規格・仕様の情報が書かれています。



etracerで特性を測定しましょう。
Ep=200Vで35mA流れるところを測ります。
念のためEfを4.0Vと3.8Vで測定します。

【1本目】
Ef=4.0V, If=0.63A

Ep=200V
Eg=-34.4V
Ip=35.13mA
rp=1254Ω
gm=2959μS
μ=3.7V/V

Ef=3.8V, If=0.61A

Ep=200V
Eg=-34.2V
Ip=35.19mA
rp=1263Ω
gm=2937μS
μ=3.7V/V

【2本目】
Ef=4.0V, If=0.61A

Ep=200V
Eg=-34.7V
Ip=35.11mA
rp=1297Ω
gm=2841μS
μ=3.7V/V

Ef=3.8V, If=0.58A

Ep=200V
Eg=-34.2V
Ip=35.12mA
rp=1338Ω
gm=2787μS
μ=3.7V/V


バイアスは割と深めの印象で、rpも1.3ｋΩと低いですね。

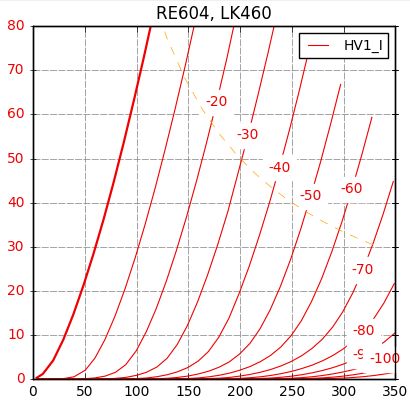

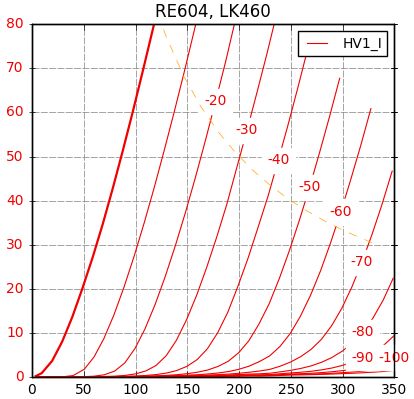

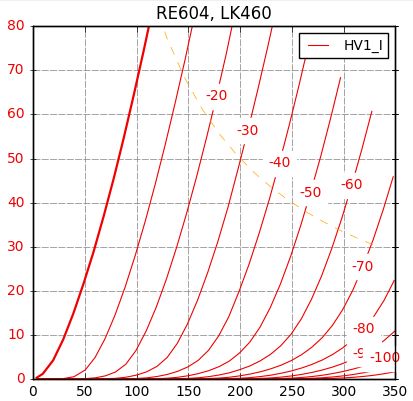

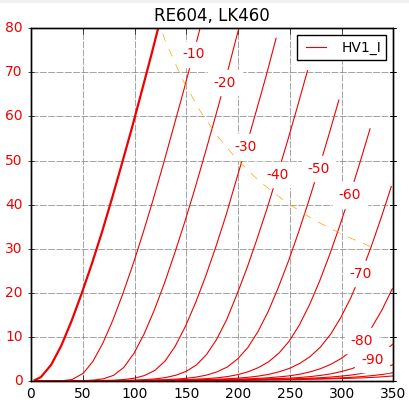

Ip特性を見ると、高圧低電流域がやや緩やかに立ち上がるような感じで、あまりIpを抑えた動作だとこの部分に当たってしまい歪率が悪化します。
かといってアイドリング電流を40mAまで上げるとプレート損失ギリギリになります。
それを避けるには出力トランスを7ｋΩにするか．．という感じでしょうか。（そうすると出力は普通に1Ｗ切ってしまいます）

フィラメント電力も小さいので、こぢんまりとした小柄なアンプが似合うかもしれません。
（以前製作したRES964シングルアンプみたいな感じで．．．）
