世界の片隅で小さな声で申し訳なさそうに「スティール！」と叫ぶ！

今回も謎球ではありません。
2A3とともによく知られている6B4Gという真空管を紹介します。

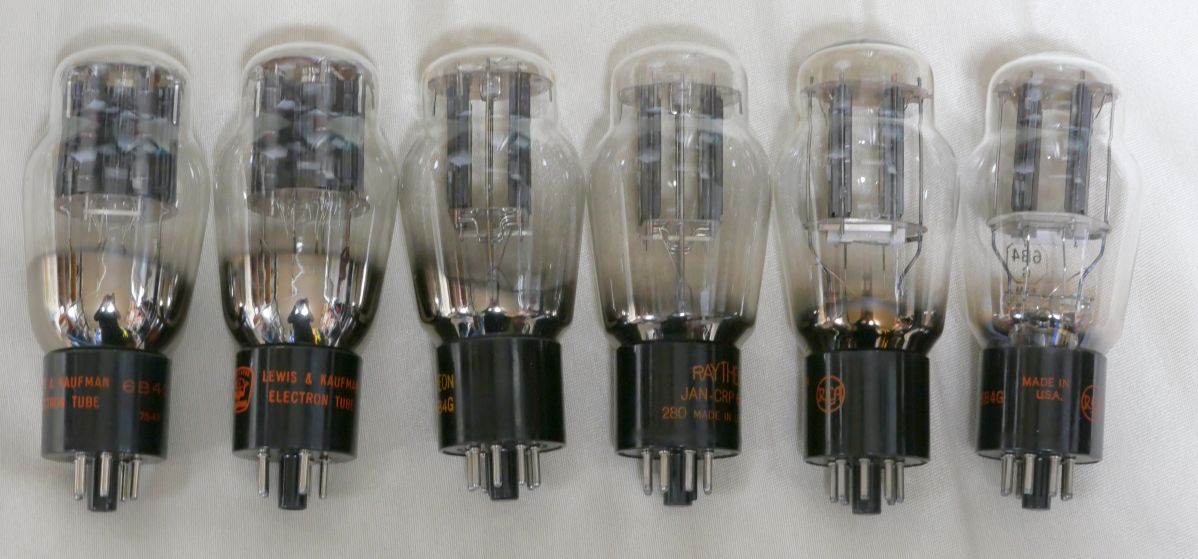

手持ちはLEWIS AND KAUFMANとRAYTHEONとRCAです。
以前、たまたま安く出ていたので購入しましたが、測定をしていませんでした。

前回紹介した2A3を6.3V点火にしてオクタルピンにしたものと言われています。
主に電源レギュレーター用途だったようですが、今はオーディオ用途が主流ですよね。



トップから見ると．．．．．

LEWIS AND KAUFMANは、たぶん自社製ではないです。
見た目はソヴィエト製（6S4S/6C4C）っぽいのですが．．．。Zaerix（商社）もこのマイカ板です。

ロット番号は78年43週ですが、どうなんでしょうね．．．。
元箱は朱色と黒のお馴染み山猫印です。

RAYTHEONは2枚のプレートは繋がっていません。

まさに45×2って感じですね。

RCA製も2枚が繋がっていないタイプです。

ただ、フィラメントはマイカ板に掛けてあり簡素化されています。

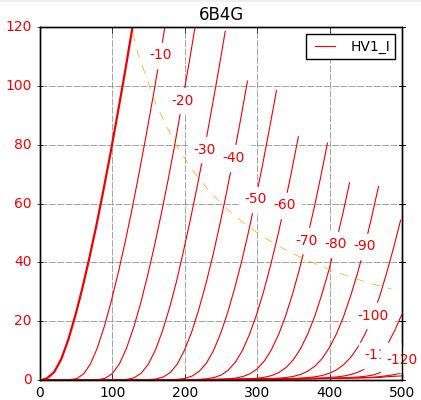

etracerで特性を測定しましょう。
2A3同様にEp=250V、Ip=50mAでみてゆきます。（少々高過ぎるので、実際にアンプを組むときはもっと下げた方が良いです）

【LEWIS AND KAUFMAN 1本目】製造番号：78-43（2本目と同じロット）

Ef=6.3V, If=1.03A
Ep=250V
Eg=-41.1V
Ip=50.08mA
rp=839Ω
gm=5008μS
μ=4.2V/V

【LEWIS AND KAUFMAN 2本目】製造番号：78-43（1本目と同じロット）

Ef=6.3V, If=1.04A
Ep=250V
Eg=-41.4V
Ip=50.24mA
rp=805Ω
gm=5296μS
μ=4.3V/V

バラツキがないですし、gmも高い。
性能としては手持ちの中で最高かも。

【RAYTHEON 1本目】製造番号：59-50

Ef=6.3V, If=1.00A
Ep=250V
Eg=-37.5V
Ip=50.21mA
rp=1545Ω
gm=2415μS
μ=3.8V/V

大ハズレです。Ipが寝ていてエミ減です。
430V以上はIpが急に流れて測定できず、ゲッターを暖めて何度か測定しましたが430V以上は無理でした。
測定結果も一寸不安定でgmも低いです。相当疲れてますね。結構安く買ったので、まぁ諦めましょう。

【RAYTHEON 2本目】製造番号：消え

Ef=6.3V, If=1.01A
Ep=250V
Eg=-45.4V
Ip=49.78mA
rp=881Ω
gm=4366μS
μ=3.8V/V

こっちは生きてます。よかった．．．。

【RCA 1本目】製造番号：不明

Ef=6.3V, If=0.91A
Ep=250V
Eg=-41.0V
Ip=50.16mA
rp=895Ω
gm=4674μS
μ=4.2V/V

【RCA 2本目】製造番号：不明

Ef=6.3V, If=0.96A
Ep=250V
Eg=-41.0V
Ip=49.91mA
rp=885Ω
gm=4833μS
μ=4.3V/V

RCAはバラツキが少ないですね。安心しました。



当たり前ですが2A3同様のIpカーブとなりました。
アンプにUXとオクタルのソケットを付けて2A3と6B4Gが使えるようにすると便利かもしれませんね．．．。
1本ハズレでしたが．．．他は大丈夫なので、まぁよしとします。
