PTT2という真空管を紹介します。

このPTT2ですが、RadiomuseumのPTT2によりますと、前回紹介しましたBaという真空管の同等管だとか．．．。

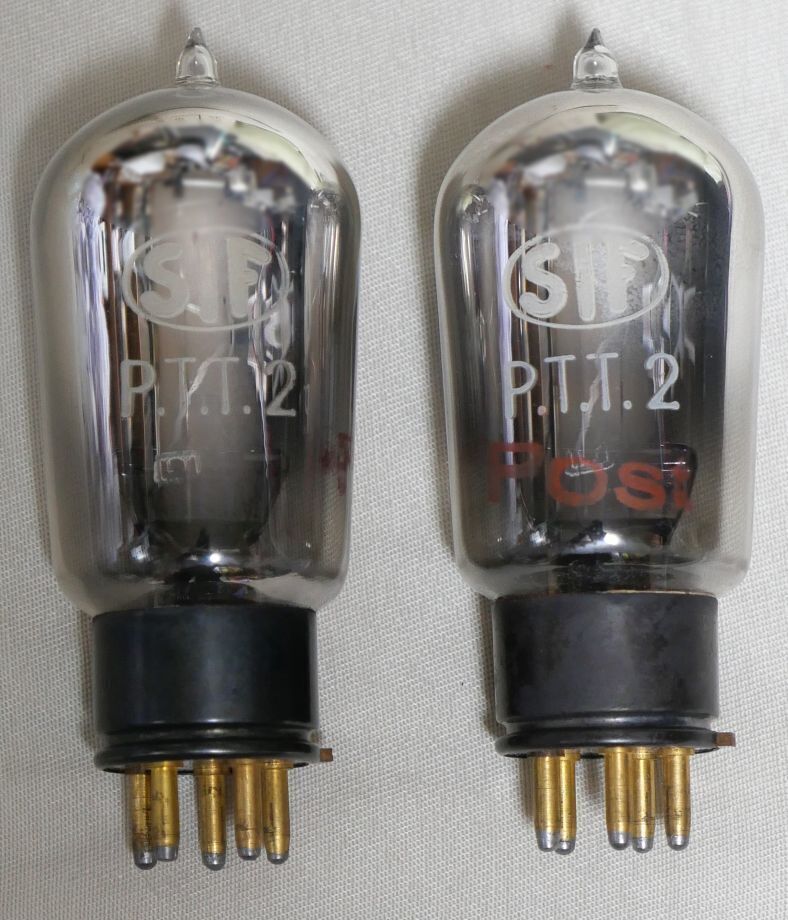

POSTと書いてあるのでやはり欧州の郵便／電話通信用でしょう。

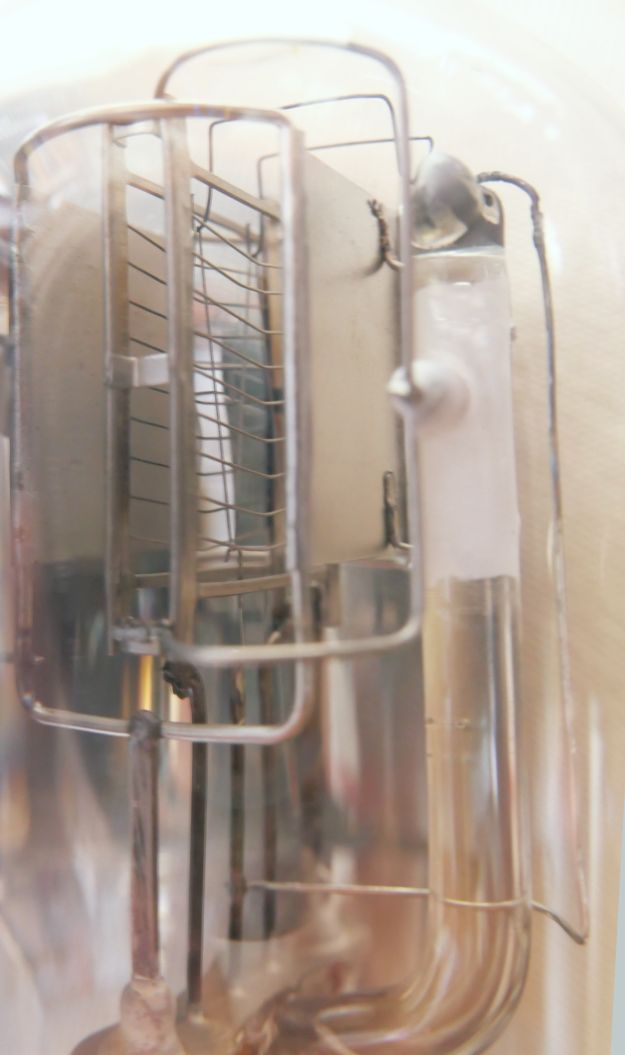

フィラメントとグリッドの外側に2枚のプレートがあります。

本当に美しい構造です。
当時はこれが最も良好な支持方法だったのかもしれません。


SIFは聞き慣れないブランドですが、Radiomuseumの情報によるとフランスの会社であることがわかります。

また、AICPRATの情報によると、
「SIF（Société Indépendante de Télégraphie sans Fil）は1919年に設立され、1949年にCSFに吸収された。」と書かれています。
CSFといえばThomson CSF（現THALES社。航空宇宙事業防衛事業で有名です。）のことでしょうか。興味深いです。

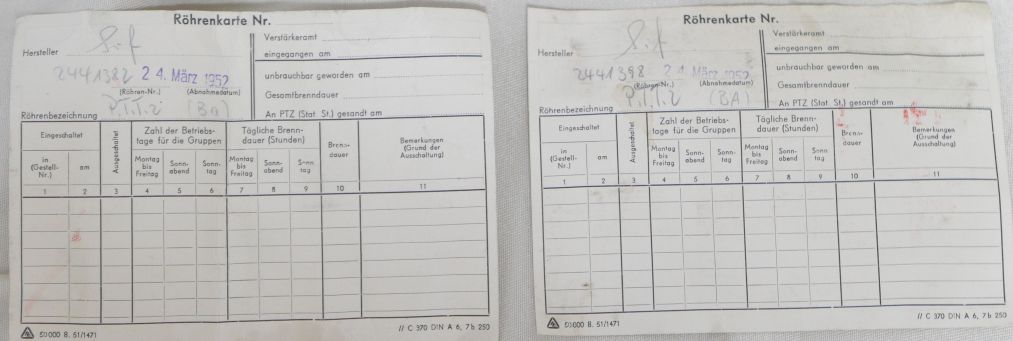

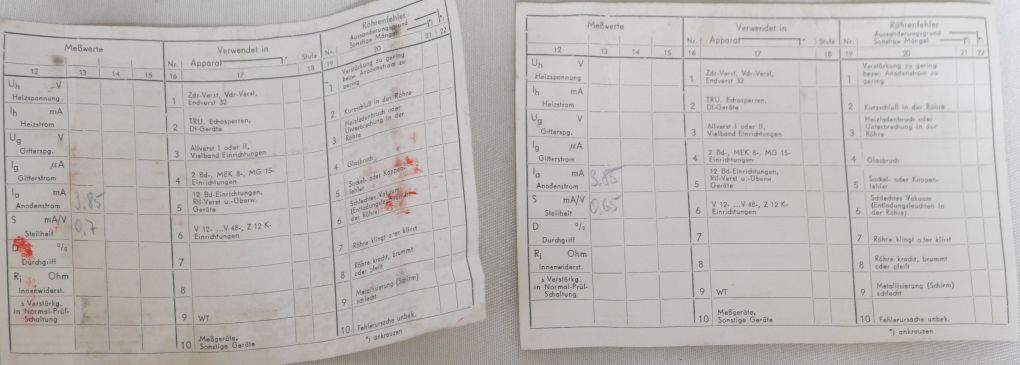

保守用のデータシートでしょうか．．．

1952年3月24日にデータがとられています。

ドイツ語で書かれているので、1952年頃にフランスからドイツに仕入れられたものでしょうか。
そこは謎です。

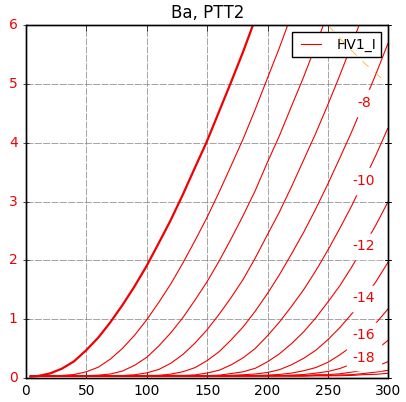

etracerで特性を測定しましょう。

前回紹介しましたBaという真空管の同等管といえるのか、測定すればわかります。

【1本目】

Ef=3.5V, If=0.47A
Ep=180V
Eg=-4.0V
Ip=2.53ｍA
rp=25359Ω
gm=556μS
μ=14.1V/V

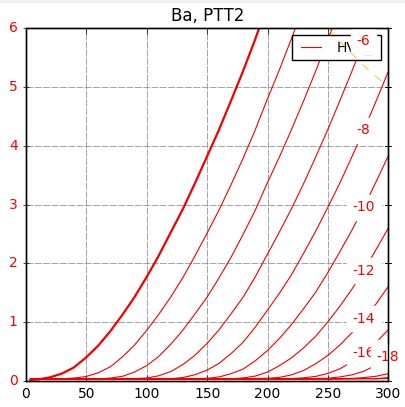

【2本目】

Ef=3.5V, If=0.46A
Ep=180V
Eg=-4.5V
Ip=2.52ｍA
rp=24870Ω
gm=542μS
μ=13.5V/V


大変良好な特性です。
そして確かにBaという真空管と同等であることがわかりました。
