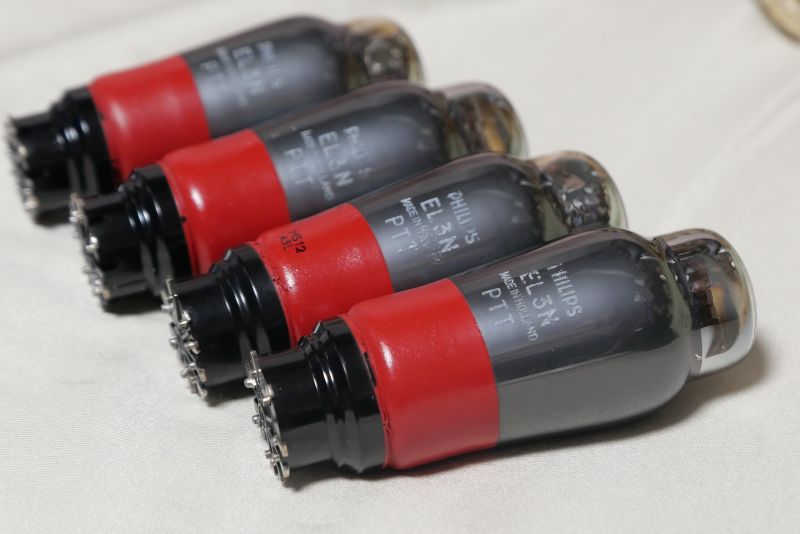

PHILIPSのEL3Nという真空管を紹介します。

随分前にEbayで購入しました。
あの頃は真空管がまだ沢山ありました。

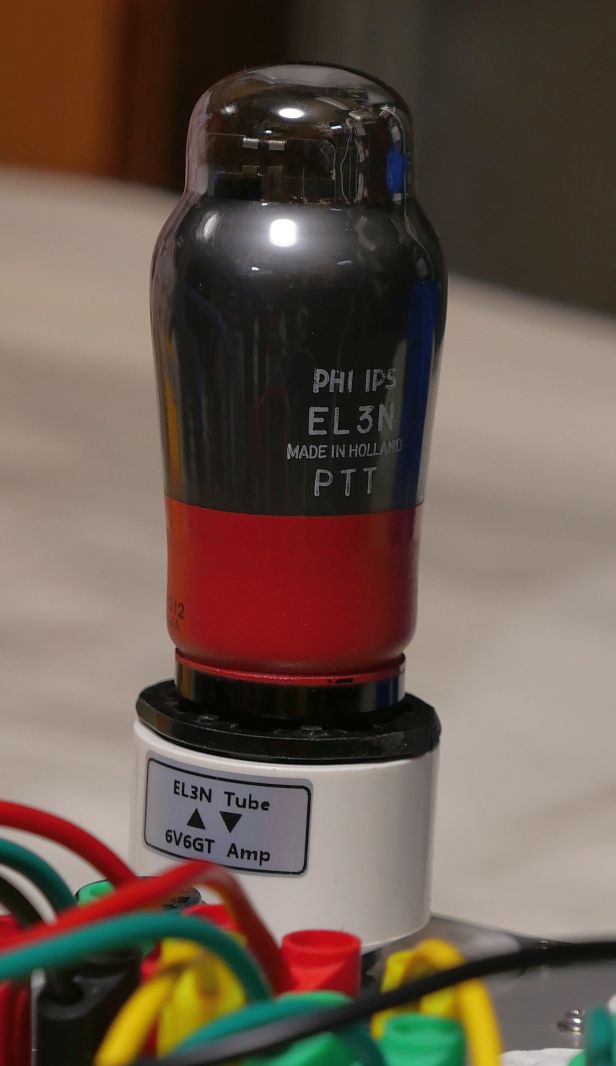

見ての通り、上はゲッターで胴体内側はグラファイト系の塗料、下部は赤い塗料となっており、内部はほぼ見えません。

「中身の構造を観て楽しむ真空管ではない」ということです。
ではこの球の魅力は何か．．．．それを探ってゆきたいと思います。



規格は真空管(Electron tube) 規格表データベースの「EL3N規格」を参照してください。

6.3V0.9Aのヒーターに対して、プレート損失も9Wしかありません。

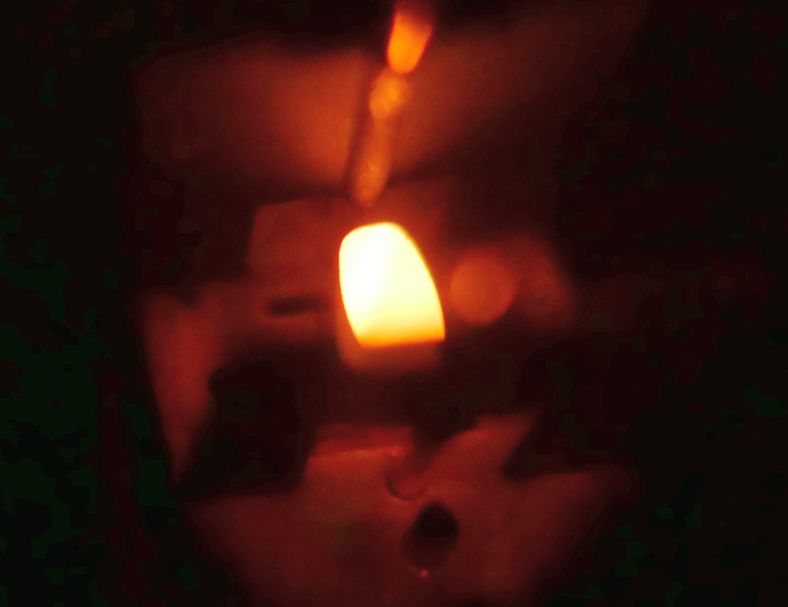

因みにヒーターの灯りはゲッターを通してうっすら見えます。

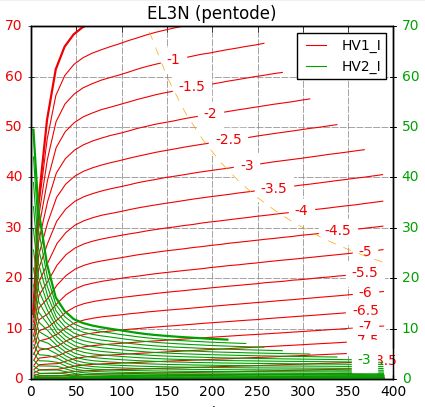

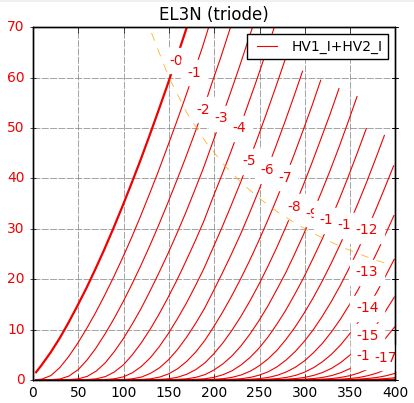

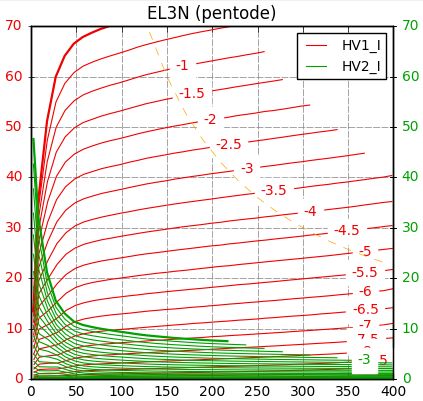

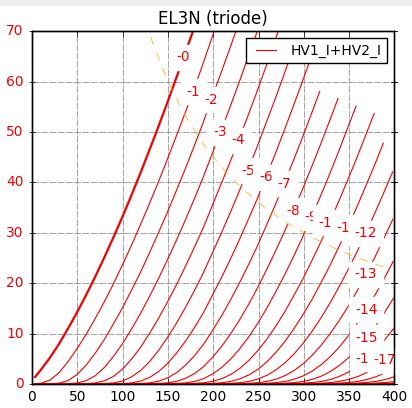

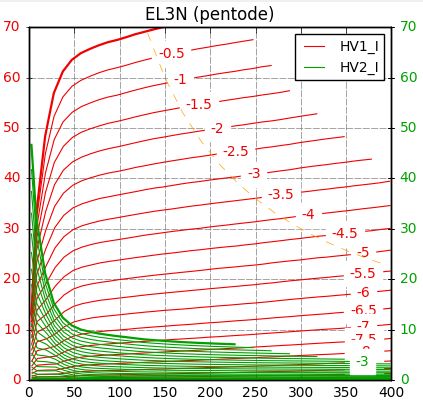

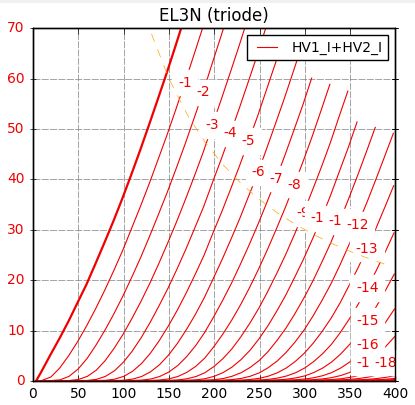

etracerで三結特性を見ましょう。


【1本目】
三極管接続

Ep=240V
Eg1=-6.3V
Ip+Ig2=30.39ｍA
Ig2=2.88ｍA
rp=2399Ω
gm=9873μS
μ=23.7V/V

五極菅接続

Ep=240V
Eg2＝195V
Eg1=-4.3V
Ip=30.15ｍA
Ig2=2.92ｍA
rp=51334Ω
gm=9541μS
μ=489.8V/V

【2本目】
三極管接続

Ep=240V
Eg1=-6.3V
Ip+Ig2=30.13ｍA
Ig2=2.81ｍA
rp=2464Ω
gm=9539μS
μ=23.5V/V

五極菅接続

Ep=240V
Eg2＝195V
Eg1=-4.2V
Ip=30.58ｍA
Ig2=2.93ｍA
rp=50710Ω
gm=9183μS
μ=465.7V/V

【3本目】
三極管接続

Ep=240V
Eg1=-6.3V
Ip+Ig2=30.03ｍA
Ig2=2.82ｍA
rp=2495Ω
gm=9214μS
μ=23.0V/V

五極菅接続

Ep=240V
Eg2＝195V
Eg1=-4.1V
Ip=30.24ｍA
Ig2=2.92ｍA
rp=54953Ω
gm=7874μS
μ=482.7V/V

【4本目】
三極管接続

Ep=240V
Eg1=-6.6V
Ip+Ig2=30.68ｍA
Ig2=2.86ｍA
rp=2375Ω
gm=9587μS
μ=22.8V/V

五極菅接続

Ep=240V
Eg2＝195V
Eg1=-4.4V
Ip=30.46ｍA
Ig2=2.97ｍA
rp=55313Ω
gm=9124μS
μ=504.7V/V

三極管接続は240Vに-6.4Vで30mAの7kΩで最大0.78W。
五極菅接続は240Vの195Vに-4.2Vで30mAの7kΩで最大1.9W。
驚くほど高感度です。
そして直線性が良いですね。綺麗なカーブを描きます。
