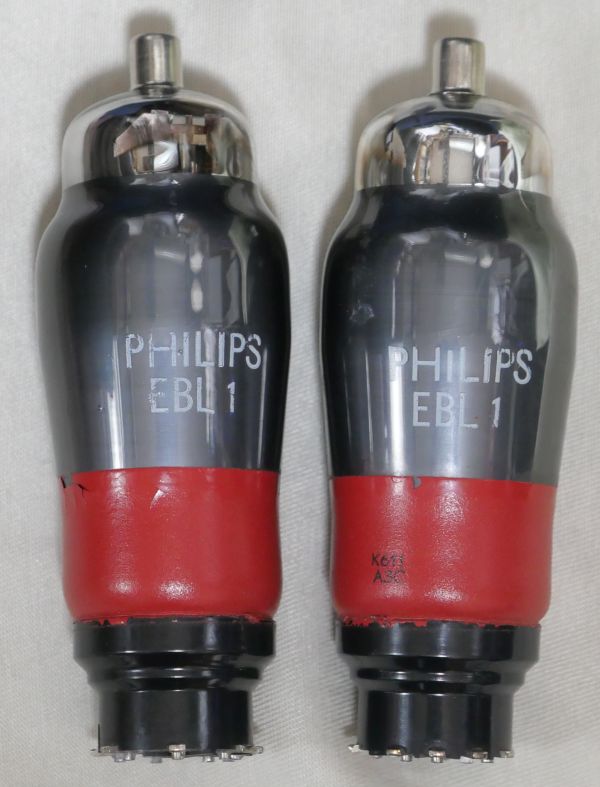

EBL1という真空管を紹介します。


この球はEL3Nに検波用2極菅を2ユニット足したようなものだそう。
なので、ヒーターはEL3Nの0.9Aに対して1.18Aとなっています。（検波用電極用に0.28Aほど余計に食っている）

規格はFrankさんの資料室の「EBL1」規格表が参考になります。

この球はトップがコントロールグリッドですので注意してください。


etracerで特性を測定しましょう。

【1本目】

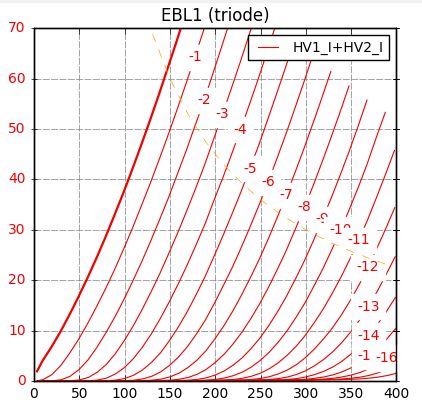

三極管接続

Ep=240V
Eg1=6.1V
Ip+Ig2=30.57mA
Ig2=3.01mA
rp=2420Ω
gm=10978μS
μ=26.6V/V

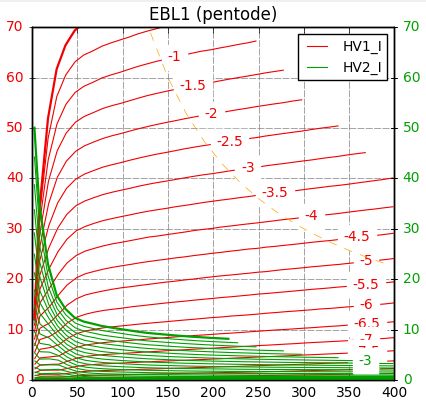

五極菅接続

Ep=240V
Eg2=195V
Eg1=4.0V
Ip+Ig2=29.91mA
Ig2=2.97mA
rp=53435Ω
gm=10301μS
μ=550.5V/V

【2本目】

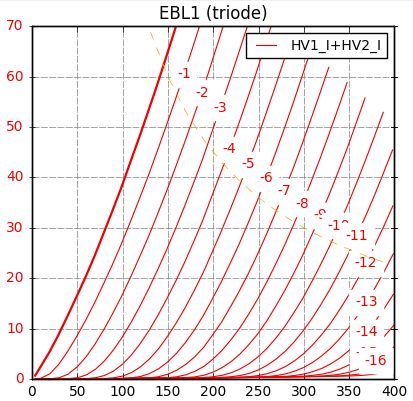

三極管接続

Ep=240V
Eg1=6.0V
Ip+Ig2=30.70mA
Ig2=3.12mA
rp=2390Ω
gm=10865μS
μ=26.0V/V

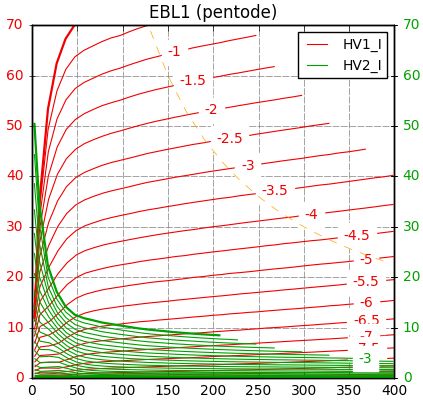

五極菅接続

Ep=240V
Eg2=195V
Eg1=4.1V
Ip+Ig2=30.10mA
Ig2=3.10mA
rp=48295Ω
gm=10521μS
μ=508.1/V

特性の良く揃った2本です。
こぢんまりとしたアンプに仕上げて小音量で音楽を楽しむのに最適ですね。
