世界の片隅で小さな声で申し訳なさそうに「スティール！」と叫ぶ！

EL33という真空管を紹介します。

手持ちはフランスRT（オランダPHILIPS社製造？）とMullardのメッシュプレートす。

この球はEL3Nをオクタルベースにしてピンアサインを6F6などと同じにしたもので、とても使いやすい仕様です。

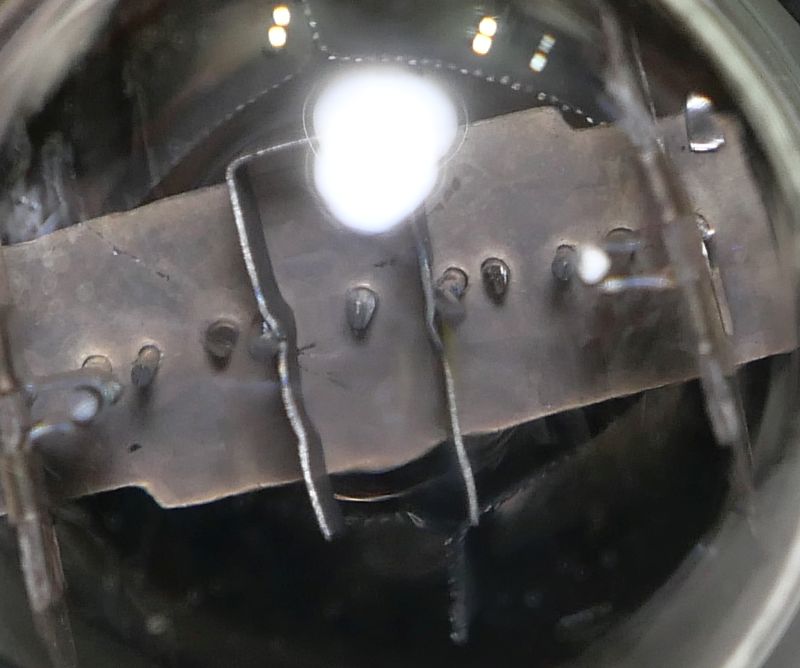

RTは上側からしか電極が見えません。

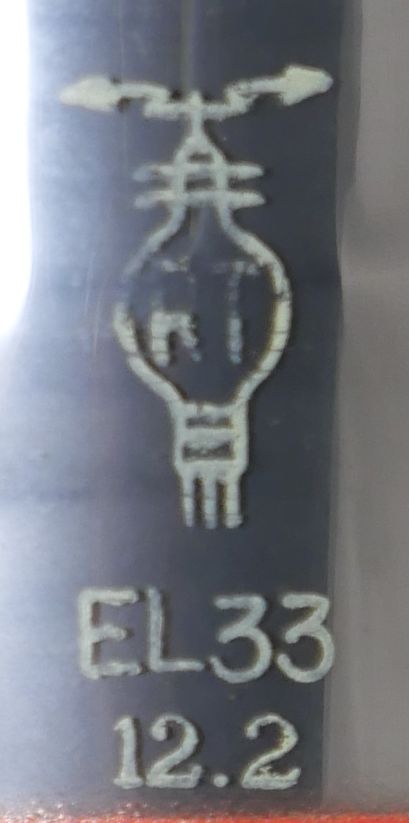

RTのロゴ

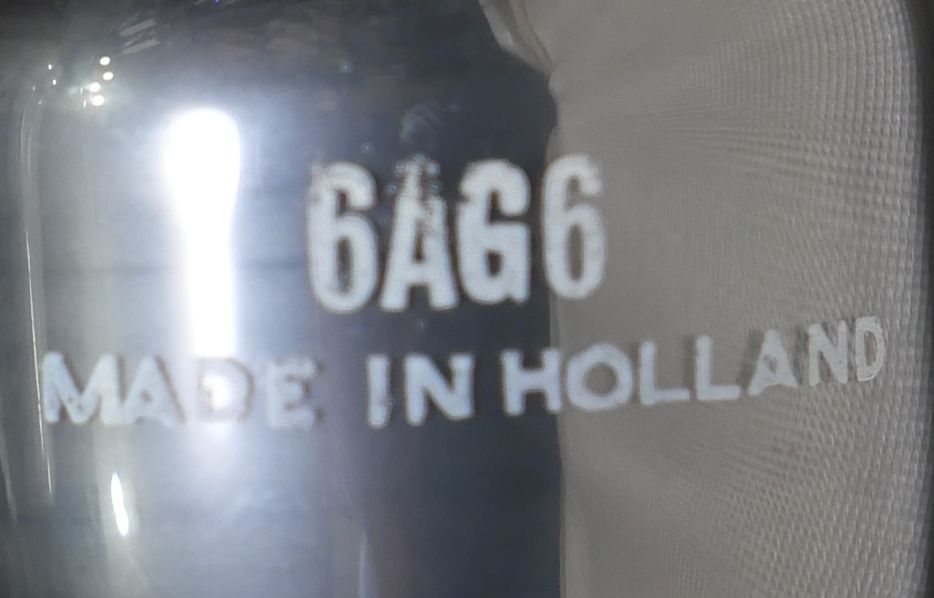

6AG6という型名。

そしてオランダといえばフィリップス。

6AG6という型名は確かに存在していて、Frankさんの資料室の「6AG6」規格表が参考になります。

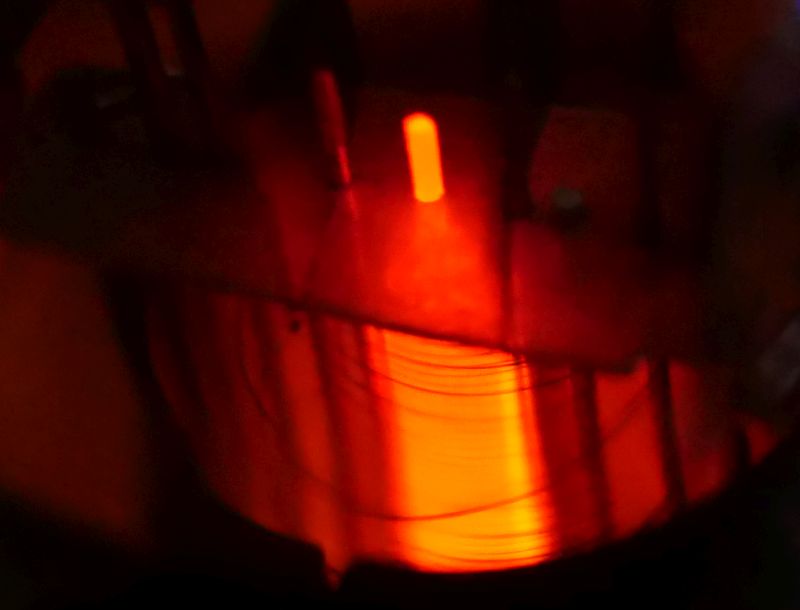

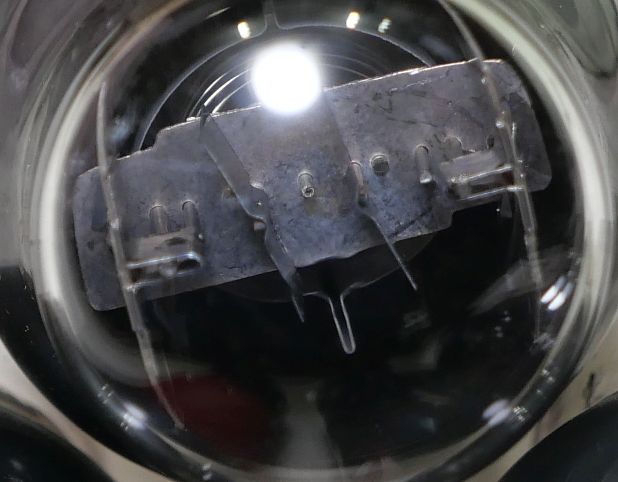

太いカソード、いいですね。

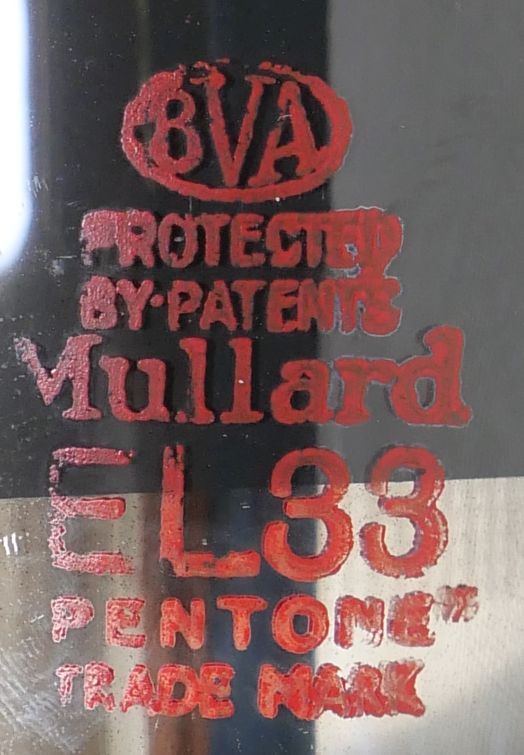

Mullardはメッシュプレートです！！

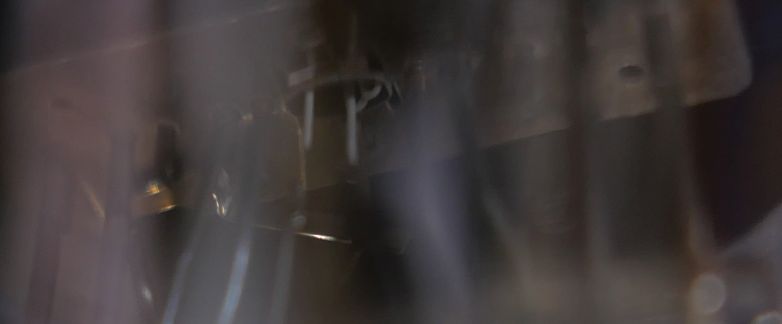

下側はゲッターとカーボンスートの間から薄らと見えます。

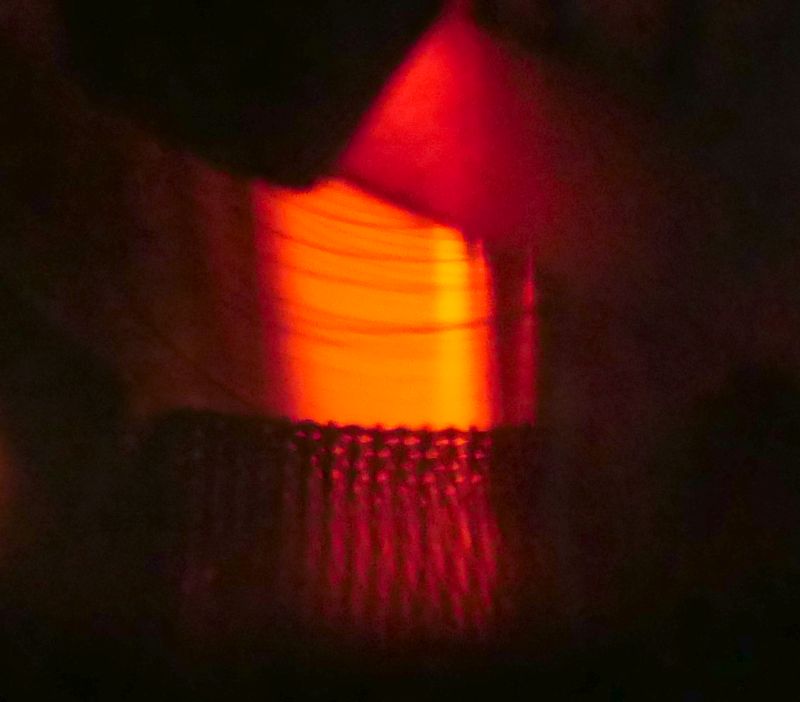

メッシュプレートであることが確認できます。




規格は、Frankさんの資料室の「EL33」規格表が参考になります。
なので、電気特性は、以前紹介したEL3Nと同様になるはずです。

さっそくetracerで特性を測定しましょう。

【RT 1本目】

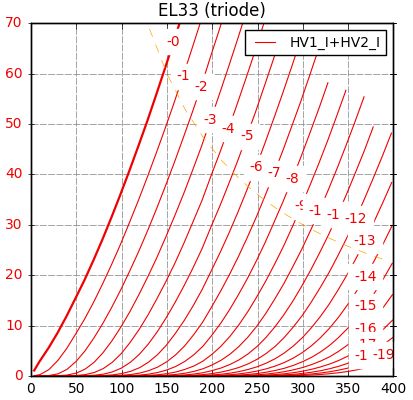

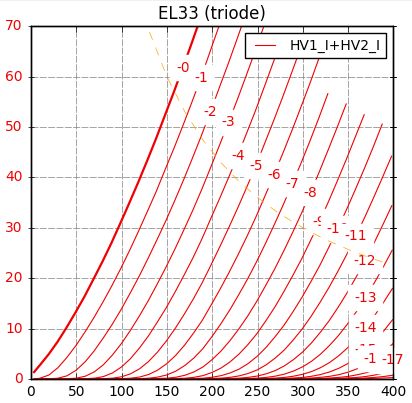

三極管接続

Ep=240V
Eg1=6.4V
Ip+Ig2=30.36mA
Ig2=3.20mA
rp=2398Ω
gm=9014μS
μ=21.6V/V

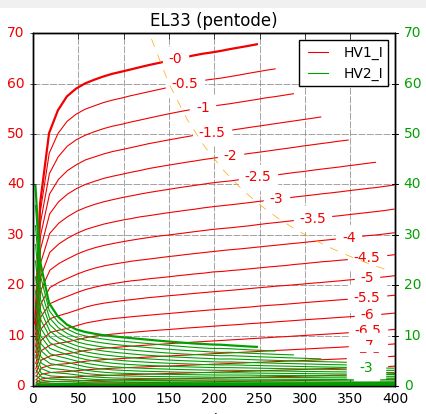

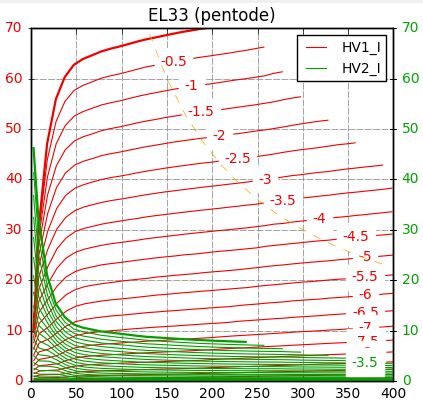

五極菅接続

Ep=240V
Eg2=195V
Eg1=4.1V
Ip+Ig2=29.73mA
Ig2=3.25mA
rp=60807Ω
gm=8522μS
μ=518.2V/V

【RT 2本目】

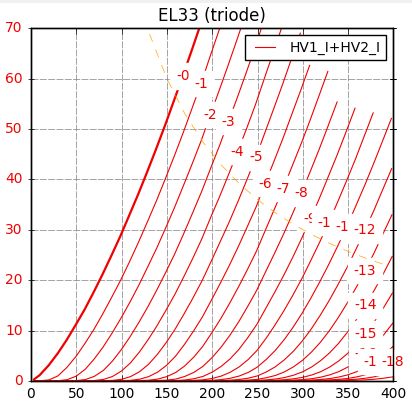

三極管接続

Ep=240V
Eg1=6.1V
Ip+Ig2=29.78mA
Ig2=3.19mA
rp=2537Ω
gm=8812μS
μ=22.4V/V

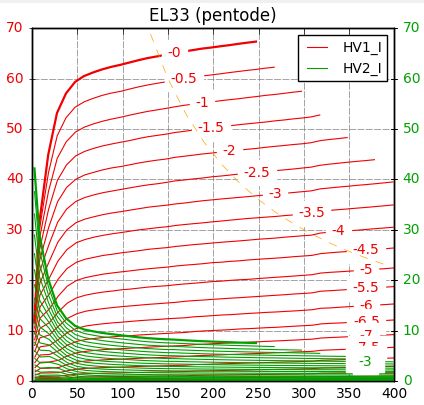

五極菅接続

Ep=240V
Eg2=195V
Eg1=3.8V
Ip+Ig2=29.62mA
Ig2=3.33mA
rp=61682Ω
gm=8259μS
μ=509.5V/V

【Mullard 1本目】
三極管接続

Ep=240V
Eg1=5.8V
Ip+Ig2=29.98mA
Ig2=3.25mA
rp=2613Ω
gm=9510μS
μ=24.8V/V

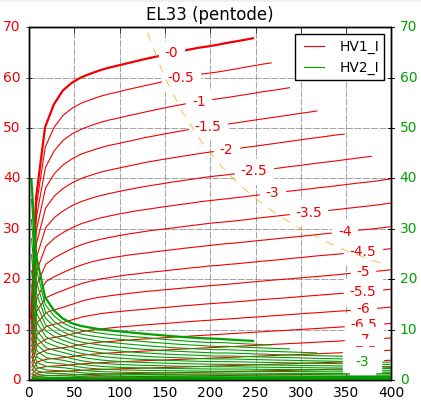

五極菅接続

Ep=240V
Eg2=195V
Eg1=3.7V
Ip+Ig2＝29.99mA
Ig2=3.37mA
rp=53195Ω
gm=8737μS
μ=484.8V/V

【Mullard 2本目】
三極管接続

Ep=240V
Eg1=6.7V
Ip+Ig2=30.30mA
Ig2=3.53mA
rp=2452Ω
gm=9142μS
μ=22.4V/V

五極菅接続

Ep=240V
Eg2=195V
Eg1=4.4V
Ip+Ig2=29.94mA
Ig2=3.74mA
rp=45145Ω
gm=8854μS
μ=399.7V/V

MullardはPHILIPS系とは異なる印象です。
同じ規格の真空管でもメーカーで比べると電極の造りの微妙な違いが出てくるのでしょうか。
このあたりは興味深いですね。
