6M6Gという真空管を紹介します。

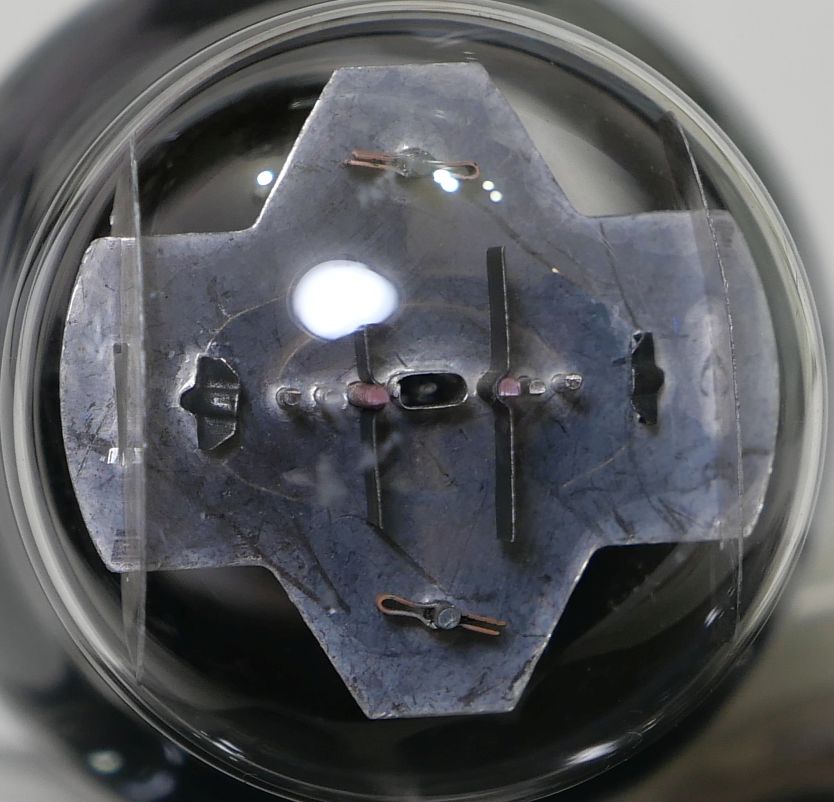

VISSAUXのトップ側マイカは十字。

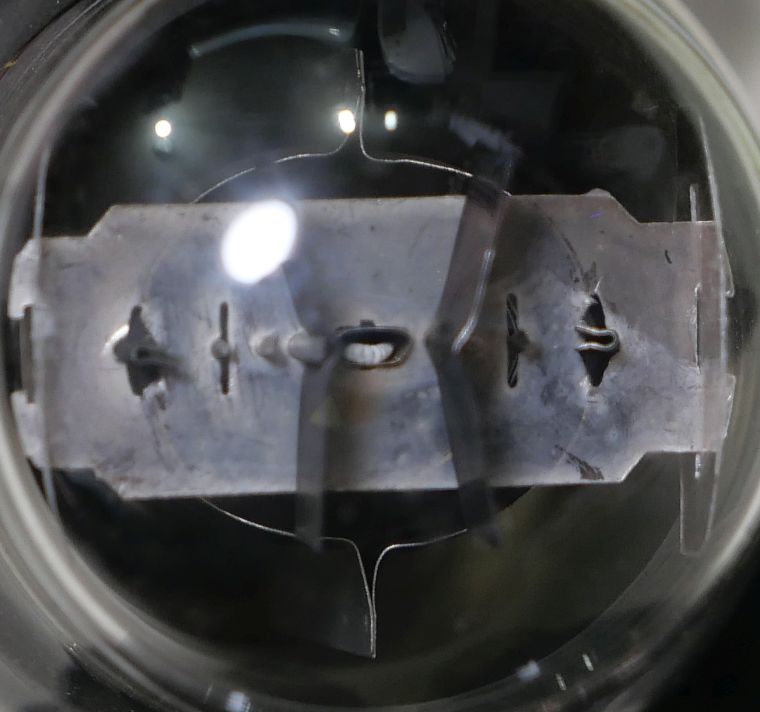

無名のほうは一文字。




規格はFrankさんの資料室の「6M6G」規格表が参考になります。
基本的にはEL33と同じです。
ピンあさいもEL33同様つまり6F6のピンアサイン同様です。
6F6のアンプと同居出来るかは何ともいえませんが、バイアス抵抗でうまくいけるかもしれませんね。

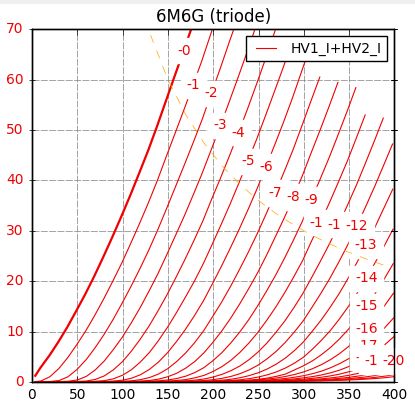

etracerで特性を測定しましょう。

【VISSAUX 1本目】

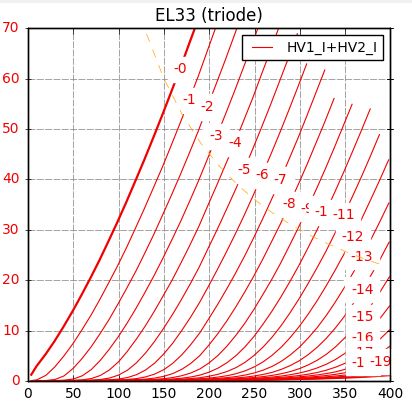

三極管接続

Ep=240V
Eg1=6.5V
Ip+Ig2=30.64mA
Ig2=3.75mA
rp=2567Ω
gm=8510μS
μ=21.8V/V

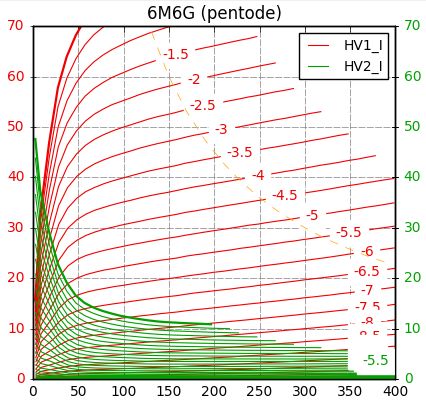

五極菅接続

Ep=240V
Eg2=195V
Eg1=4.0V
Ip+Ig2=30.02mA
Ig2=4.06mA
rp=135165Ω
gm=8095μS
μ=1094.2V/V

【VISSAUX 2本目】
三極管接続

Ep=240V
Eg1=8.1V
Ip+Ig2=30.17mA
Ig2=4.13mA
rp=2277Ω
gm=8397μS
μ=19.1V/V

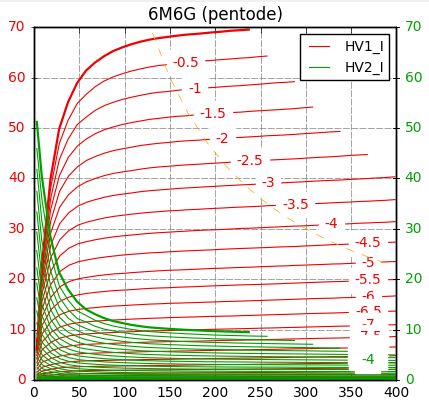

五極菅接続

Ep=240V
Eg2=195V
Eg1=5.3V
Ip+Ig2=30.16mA
Ig2=4.12mA
rp=40053Ω
gm=7859μS
μ=314.8V/V

【不明 1本目】

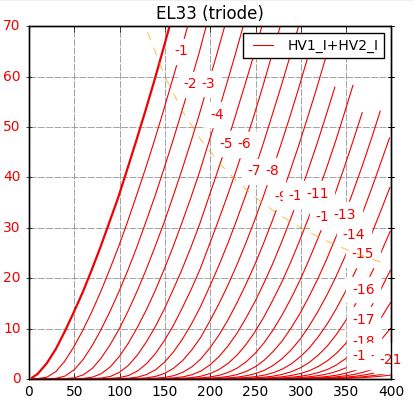

三極管接続

Ep=240V
Eg1=7.6V
Ip+Ig2=30.47mA
Ig2=3.78mA
rp=2128Ω
gm=9289μS
μ=19.8V/V

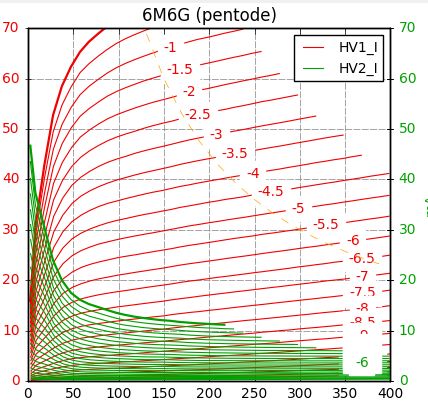

五極菅接続

Ep=240V
Eg2=195V
Eg1=5.0V
Ip+Ig2=30.68mA
Ig2=3.99mA
rp=38763Ω
gm=9036μS
μ=350.3V/V

【不明 2本目】
三極管接続

Ep=240V
Eg1=6.4V
Ip+Ig2=29.61mA
Ig2=3.58mA
rp=2697Ω
gm=8145μS
μ=22.0V/V

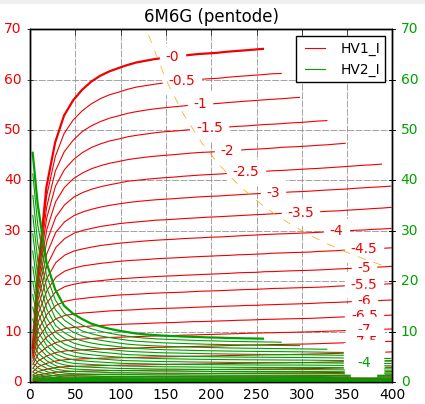

五極菅接続

Ep=240V
Eg2=195V
Eg1=4.9V
Ip+Ig2=29.81mA
Ig2=3.96mA
rp=125373Ω
gm=7676μS
μ=962.2V/V

ちょっとバラつきますが、それが中古であるせいなのか製造上の問題かは不明です。
自己バイアスにすればバラツキも収束します。

測定の結果、EL33と同様の電気特性であることがあわかりました。
