AL4という真空管を紹介します。

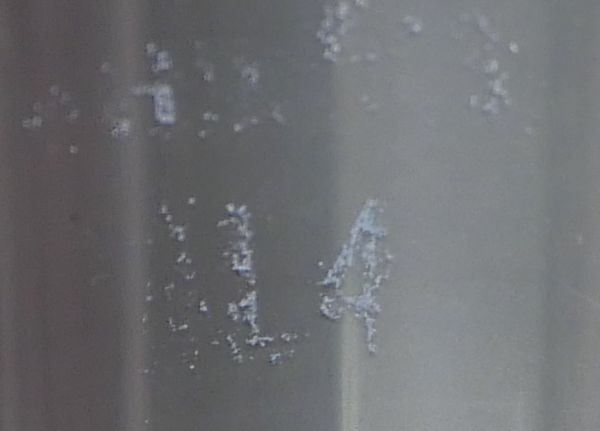

印字が薄れていますが．．．．

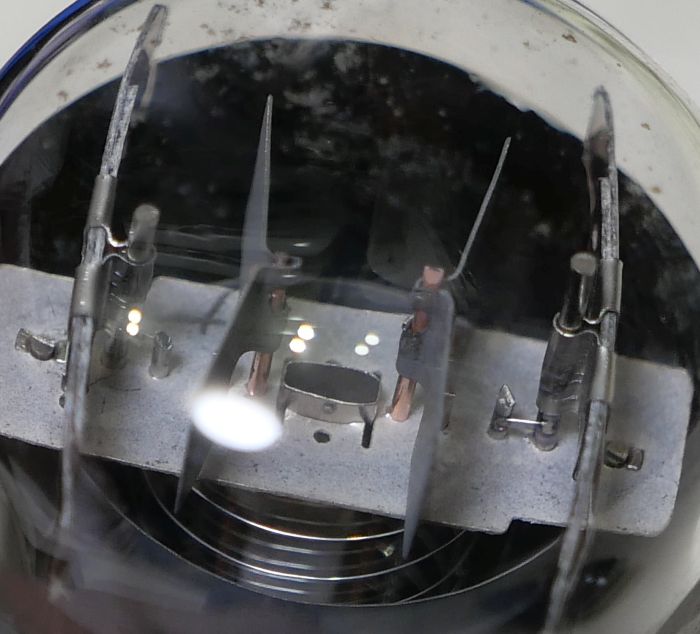

この感じは．．．PHILIPSだと思います．．。




規格は、Frankさんの資料室の「AL4」規格表が参考になります。

EL3Nの4V管とも云われていますが、どうでしょう。


etracerで特性を測定しましょう。

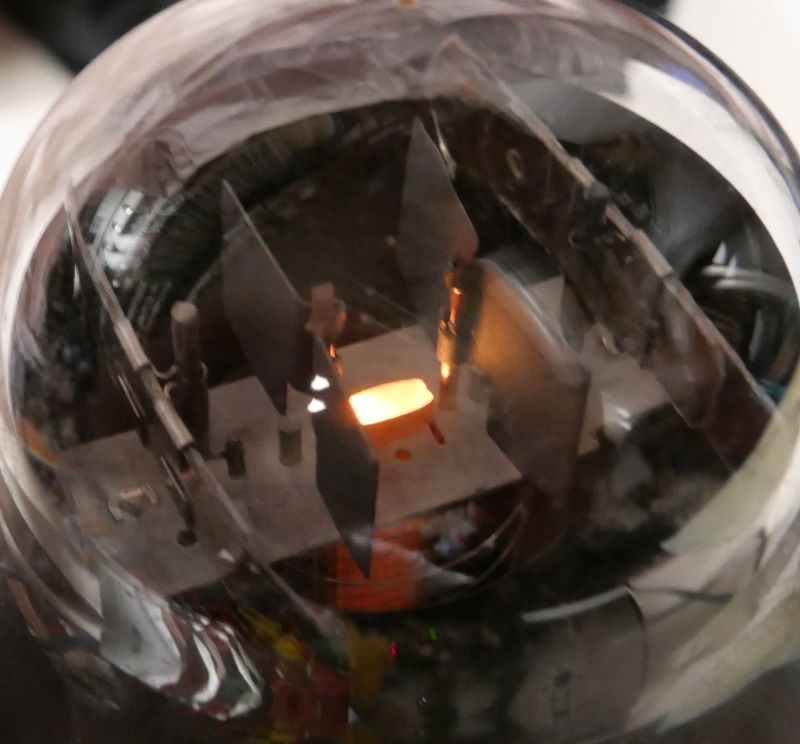

ヒーター点灯。

太いカソードに火が入ります。

【1本目】

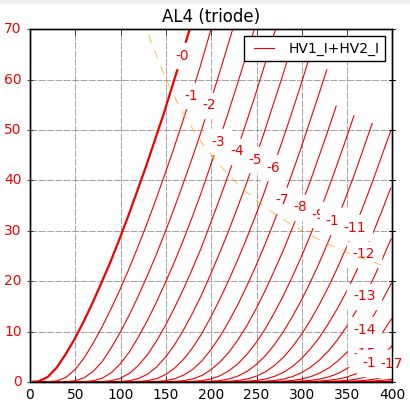

三極管接続

Ep=240V
Eg1=-5.7V
Ip+Ig2=29.90ｍA
Ig2=3.18ｍA
rp=2278Ω
gm=10098μS
μ=23.0V/V

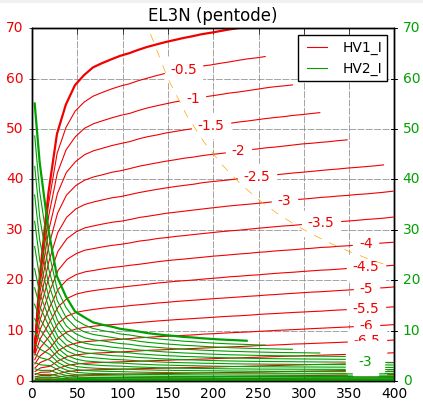

五極菅接続（EL3Nと書いてありますがAL4です）

Ep=240V
Eg2＝195V
Eg1=-3.5V
Ip=29.86ｍA
Ig2=3.34ｍA
rp＝68440Ω
gm=9900μS
μ=677.6V/V

【2本目】

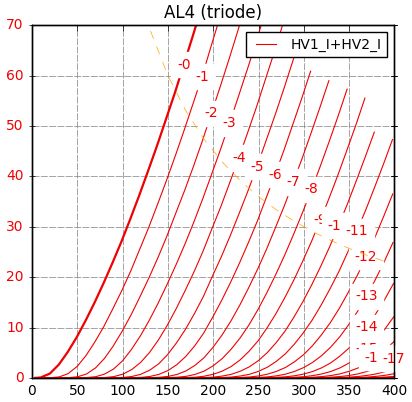

三極管接続

Ep=240V
Eg1=-5.8V
Ip+Ig2=30.46ｍA
Ig2=3.14ｍA
rp=2219Ω
gm=10272μS
μ=22.8V/V

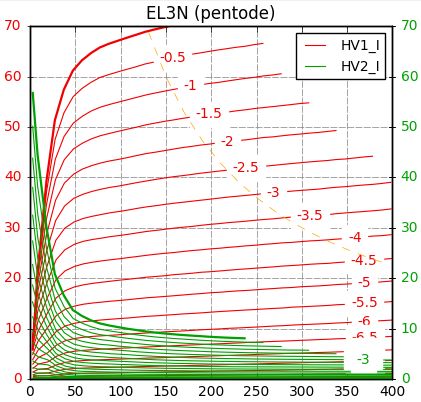

五極菅接続（EL3Nと書いてありますがAL4です）

Ep=240V
Eg2＝195V
Eg1=-3.6V
Ip=30.20ｍA
Ig2=3.30ｍA
rp＝121460Ω
gm=10260μS
μ=1246.1V/V

測定結果から、EL3N同等といえる電気特性です。
美しいIp特性を見ると心が癒やされますね。
