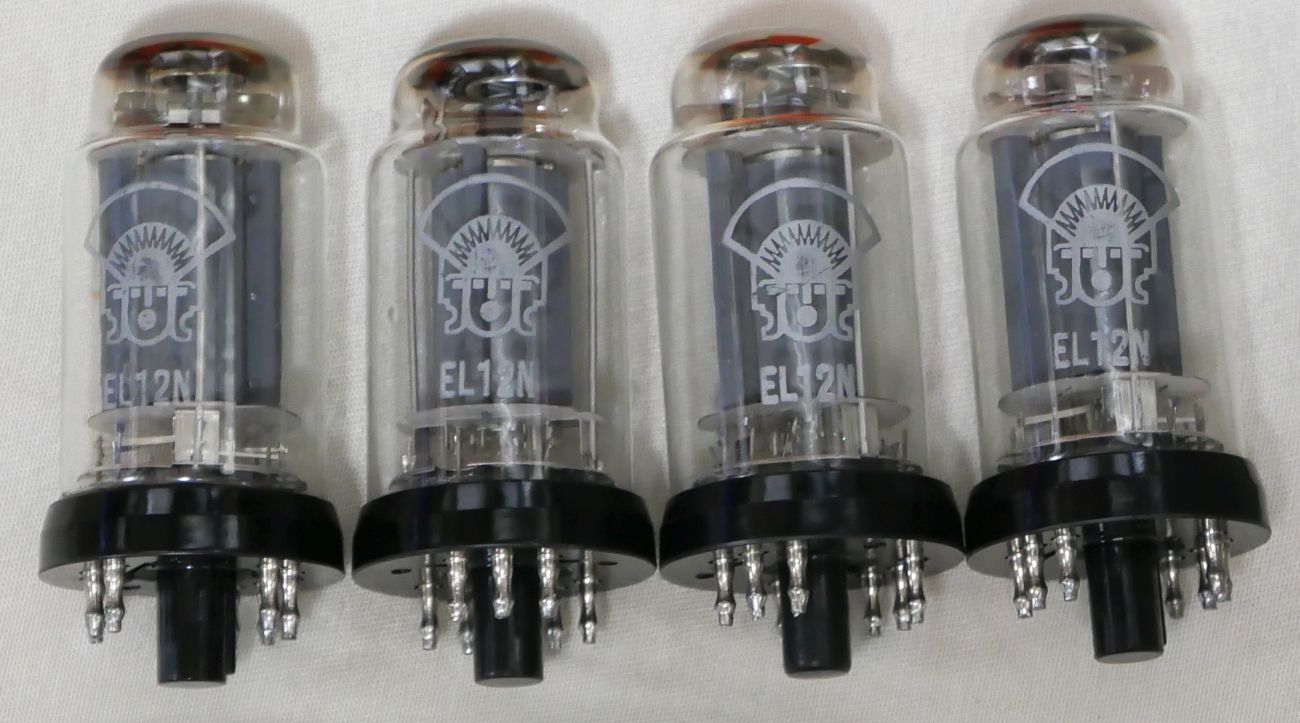

EL12Nという真空管を紹介します。

秋葉原の真空管ショップで購入しました。

ORIONという商社ブランドのものですが、製造はドイツRFTと思われます。



前回紹介しましたEL12とどう違うのでしょうか？

真空管規格表データベース「RFT EL12N」規格と真空管規格表データベース「Telefunken EL12」規格を見比べても変わらないです。


上の方はシールドなのかヒーターの灯りが見えません。


下側はヒーターが見えます。


etracerで特性を測定しましょう。

【1本目】Eh=6.3V, Ih=1.21A
三極管接続

Ep=260V
Eg1=-10.2V
Ip+Ig2=49.45mA
Ig2=6.77mA
rp=1241Ω
gm=13413μS
μ=16.6V/V

五極菅接続

Ep=260V
Eg2=195V
Eg1=-6.0V
Ip+Ig2=50.26mA
Ig2=7.06mA
rp=20403Ω
gm=13596μS
μ=277.4V/V

【2本目】Eh=6.3V, Ih=1.21A
三極管接続

Ep=260V
Eg1=-9.8V
Ip+Ig2=49.57mA
Ig2=6.20mA
rp=1254Ω
gm=13273μS
μ=17.2V/V

五極菅接続

Ep=260V
Eg2=195V
Eg1=-5.8V
Ip+Ig2=49.53mA
Ig2=6.38mA
rp=20422Ω
gm=13777μS
μ=281.4V/V

【3本目】Eh=6.3V, Ih=1.21A
三極管接続

Ep=260V
Eg1=-9.8V
Ip+Ig2=50.03mA
Ig2=6.38mA
rp=1225Ω
gm=14105μS
μ=17.3V/V

五極菅接続

Ep=260V
Eg2=195V
Eg1=-5.9V
Ip+Ig2=49.55mA
Ig2=6.32mA
rp=22607Ω
gm=13977μS
μ=316.0V/V

【4本目】Eh=6.3V, Ih=1.19A
三極管接続

Ep=260V
Eg1=-10.3V
Ip+Ig2=50.55mA
Ig2=7.08mA
rp=1225Ω
gm=13735μS
μ=16.8V/V

五極菅接続

Ep=260V
Eg2=195V
Eg1=-6.2V
Ip+Ig2=50.42mA
Ig2=7.03mA
rp=21369Ω
gm=13925μS
μ=297.6V/V

Ipだけで考えれば1本目と4本目そして2本目と3本目でペアが組めそうですが、4本ともよく揃っています。
さて、EL12Nの電気的特性としては前回紹介しましたEL12に比べて若干ながらrpが低く感度が高い印象です。
一見してわかるのはスクリーングリッドの効きが良いというか、ちょっと別物のようにも感じますすね。
