世界の片隅で小さな声で申し訳なさそうに「スティール！」と叫ぶ！

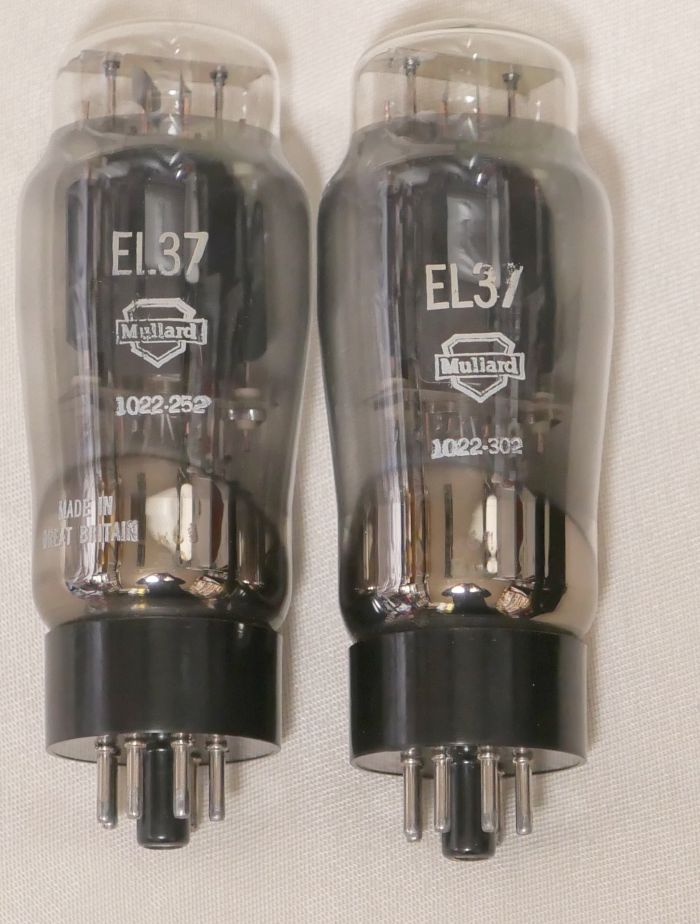

EL37という真空管を紹介します。



この太いカソードがいいのですよ。


なぜ放熱板が斜めに？？




規格については真空管(Electron tube) 規格表データベース「EL37」規格表が参考になります。


etracerで特性を測定しましょう。


【1本目】Eh=6.3V, Ih=1.32A
三極管接続

Ep=280V
Eg1=-21.4V
Ip+Ig2=55.00mA
Ig2=7.19mA
rp=1152Ω
gm=7675μS
μ=8.8V/V

五極菅接続

Ep=280V
Eg2=150V
Eg1=-7.4V
Ip=54.80mA
Ig2=6.46mA
rp=22341Ω
gm=9403μS
μ=210.1V/V

【2本目】Eh=6.3V, Ih=1.32A
三極管接続

Ep=280V
Eg1=-19.9V
Ip+Ig2=55.58mA
Ig2=7.33mA
rp=1181Ω
gm=8323μS
μ=9.8V/V

五極菅接続

Ep=280V
Eg2=150V
Eg1=-6.7V
Ip=54.17mA
Ig2=6.43mA
rp=19340Ω
gm=9421μS
μ=182.2V/V

使いやすそうな特性ですが、物凄く直線性が良いわけでもなく、物凄く感度も高いわけではないです。
球の立ち姿は良いですね。
