デレステMV、プレイ動画撮影テスト

MonsterXX2+Miracastでの動画撮影テスト前回より画質がまともになったのでプレイ動画も兼ねて撮影テストしましたMiracastと言うことで0.5秒ほど遅延があるため正直プレイ動画は不向きですが無音プレイ慣れれば出来なくもなさそうMVハイファイ2D軽量無音録画3Dは試してみたけど無音3Dプレイは結構無理ゲーだったので諦めた、もっと上達すれば可能かな2Dは背景が1枚絵と言うこともありかなり高画質に録画出来たMiracastだとこの辺が限界かな～※1080p60で再生すると環境によっては読み込みに時間がかかるため再生停止して読み込み完了後再生するといいです。そのうちストリーミング向きの設定でアップします。今のところは録画テストなのでオフライン再生設定でアップしてます。

MonsterXX2の認識について SK-MVXX2

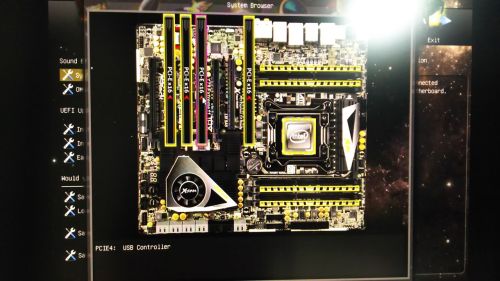

MonsterXX2の認識についてですがBIOSでは何のハードウェアとして認識しているか？「PCIE4：USB Controller」と認識してますが、これがMonsterXX2となりますPCIE5は「Intel Gigabit CT Desktop Adapter」のこと PCIE6は「ONKYO SE-300PCIE」のことですこのようにMonsterXX2はUSBボードとして認識してるようです前にも話した通り、MonsterXX2は基盤にUSB3.0チップ等、MonsterX U3.0Rの基盤と同じものが使われてますのでUSBをPCIE接続にしてるだけと言うわけです。自分はマザーが7スロットすべてx16スロットなためどこに挿しても同じなのですが、マザーによってはこのUSBボードとして認識すること自体が認識不良等の原因になっているのかもしれません。「！」「？」の表示はWindows7だとデジタル著名が確認できない場合に表示されました。これはWindowsUpdateをしてデジタル著名を更新することで解決できました。Windows7でこの表示がなる場合は初期のSP1や長くアップデートしてないとなるみたいなので最新のWindowsアップデートで更新しておくといいです。説明書にはPCI-Ex1スロットに接続してる画像になってます。MonsterXX2ではPCIE-GEN2以上での使用を推奨してます。自分はBIOSの設定でPCIEは全スロットUpStreamはGEN3で動かしていて、DownStreamはGEN2で動かしています。つまりPCIEリンクスピードは最大GEN3の最低GEN2で動かしているということです。GEN1まで設定できますがGEN1はもう5年以上？前のボード等で使う規格なのでよほど古いボードを挿さないかぎりGEN2以上の設定で問題ないはずです。ただハイエンドマザーではPCIEの設定が出来たりするんですがメインストリーム系のマザーだとBIOSでも設定できない場合が多いので購入するときは注意が必要ですね。今では珍しいかもしれませんが恐らくPCIEx4、PCIEx8でも認識自体は可能なはずです。(※PCIEx4スロットは今はもうないかな？昔は結構見かけたけどねぇ、昔と違って今はx1、x16で事足りるからx4、x8はあまり見かけないかもね) HDCPですが、説明書には「MonsterXX2アプリケーションでは、著作権保護された映像の表示は可能です」とのことです。ただし「録画・静止画キャプチャーを行うことは出来ません。またサードパーティ製アプリケーションをご利用の場合は、著作権保護された映像の表示・録画・静止画キャプチャは行えません」だそうです。アマレコTV等のサードパーティ製アプリケーションでは表示できないけどMonsterXX2専用のアプリケーションだと表示可能と言うことです。SKNETの製品使ってれば分かりますが付属キャプチャーソフトのことですね(上記画像がMonsterXX2専用キャプチャーソフト)VIPで初心者がゲーム実況するには@ Wiki - MonsterX U3.0Rに載ってるやり方と同一なことが可能です。こうしてみても分かるようにMonsterXX2は正式にはU3.0Rと同一製品と思って差し支えないみたいですただし、PCIE接続にしたせいで認識系が更に悪化したと言う感じで捉えていいと思われます。

MonsterXX2をWindows10で利用

MonsterXX2のCDに入ってるドライバをインストールで使用可能7の時はmodドライバインストールでHDCPスルーできたりしたけどWindows10では付属ドライバーしかインストール出来ませんでしたWindows10にXX2を認識させる場合には各ドライバ(Driver1、Driverinstallでインストール。デバイスマネージャーで不明なUSBが出てくるので削除後シャットダウン、OS起動をすれば認識しました)PCI-Eの位置等はWindows7の時から何一つ変えてませんが問題なく認識する模様です一回アップグレードで問題なく認識したのを確認した後に再度Windows10をクリーンアップグレードインストールしてからXX2をインストールしましたが問題なく認識しました HDCPスルーはカナーンのスプリッタを使用してますあとはアマレコTVを使えばキャプチャーできますアマレコTVは3.10でも4.01でもWindows10で利用可能でした

AmaRecTV4 設定 & MonsterXX2で可逆圧縮利用時のHDD必要転送速度

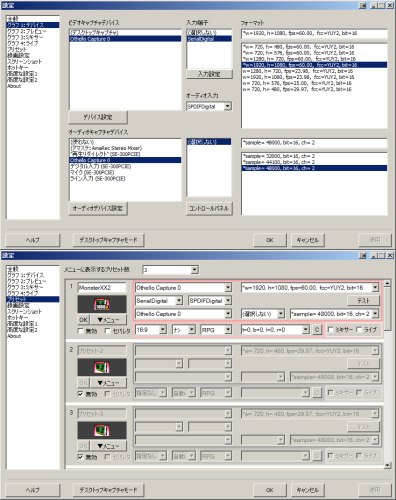

クリックで拡大推奨MonsterXX2のフォーマット設定コーデックは「UtVideo YUY420 BT.709 YCM」アロケータは設定なし、その他デフォルト設定です(Miracast接続の場合、アロケータは設定しようがしまいが遅延するから設定する意味ない)UtVideoコーデックの場合、録画用HDDの転送速度は150MB/s以上が理想かも？(上記HDDは10年ほど前のHDD二台をRAID0の速度) 実数100MB/s以上出ていればドロップ無しのようです(録画にUtVideo利用時でHDD書き込み速度が50MB/s～ほどでした) 可逆でも無圧縮でも画質は変わらないので可逆圧縮コーデックがおすすめ(個人的にはUtVideoコーデックとLagarith LosslessCodec)※あくまで可逆圧縮コーデック利用時なので完全無圧縮で録画の場合は倍以上の速度が必要です

MonsterXX2購入、Miracast接続でスマホ録画、HDCP回避方法？？

MonsterXX2とLDT-MRC02 LEICKE KanaaN　１入力２出力対応HDMI 分配器スプリッター　Y-アダプタ 1080p FullHD1.3b 2-port/ 1 to 2 スマホ録画用に上記3つを導入しました結論から述べるとMonsterXX2はカナーンのHDMIスプリッターがなくてもHDCPは回避可能でしたアマレコTVでXX2に接続したLDT-MRC02のメイン画面アマレコTVのプリセットMiracast接続でスマホ画面を表示してる状態スマホがホーム画面縦状態(1080x1920)でも表示は問題なしデレステ起動してホームメイン画面ぶっちゃけこれがやりたかったスプリッターがある場合はそちらを使ったほうが楽ではありますただし、スプリッター経由で問題なく映るんですが、スプリッターの発熱がやばかったためスプリッター無しで接続してます XX2のスプリッター無しでのHDCP回避方法ですが、デバイスマネージャーを見るとわかりますがXX2をU3.0Rとして認識させればU3.0Rの初期ドライバが使えるため回避が可能になります。※MonsterX U3.0Rの初期ドライバ(1.3.13196.0)はバグでHDCPが回避可能になってますなぜXX2をU3.0Rとして認識させることが可能かというと、キャプボの基盤上にあるチップ全てが同一チップだからです下記にも記載してますがXX2と言う名前ですが事実上U3.0RをPCI-E接続にしただけです恐らく内部でPCI-E→USB3.0接続してるだけだと思われますMonsterX3とドリキャプが同一ドライバで動作可能なのと同じことですこんな記事載せておいてアレですが、HDCP解除行為は違法です！と言ってもPS4ではHDCP無効機能があるので違法と言いつつ合法的な流れが最近ありますが・・・と、ここまで書いておいて具体的にやり方は？やり方の記載は迷ったけどMonsterXX2をMonsterX U3.0Rとして認識させる行為はやっぱ記事にしないことにします偉い人から怒られたくないので（汗）この記事だけでも怒られるかもしれないけどまぁ簡単なので頑張ってください。 USB3.0ドライバはインストールしないと認識しないみたいなので付属のXX2のUSB3.0ドライバはインストールした方がいいですUSB3.0相性問題ですが、自分のPCマザー付属のUSB3.0はTI製(Texas Instruments)というあまり見かけないチップですが全くもって問題なかったです。OSはWindows7 64bit使用してます、Win10だとデフォルトで入ってるドライバが競合するらしいですがWin7の自環境では不具合は一切無いみたい。相性系はやはり環境次第ですかねぇ使用マザーボードはASRock X79 EXTREME 11でBIOS設定はPCI-E GEN3.0 FULLx16slot(4WAYフルx16マザー) おまけのMonsterXX2+LDT-MRC02+SH-01HでデレステMVMiracast接続なのでブロックノイズが多少乗っちゃいますが許容範囲MHLやHDMI直接接続であれば綺麗にキャプチャー出来るはずです※画面効果をソフトじゃなくノーマルにするとノイズが減ったブロックノイズはゲーム内設定で余計なフィルターOFFにすると激減する模様 (動画差し替えしました)
