　今回の修理は、「SANYO MD-U4 MDラジカセ（発売日：1999年4月）」だ。1980年代に 「おしゃれなテレコU4」のCMキャッチコピーで一世を風靡した、同社ラジカセのU4シリーズを冠して発売された、MD搭載ラジカセだ（カセットデッキ非搭載。MDLP非対応）。本機はシルバー色で箱形の"MDG-U4T"だが、他にオレンジ色で外形に丸みのある"MDG-U4R"がある。

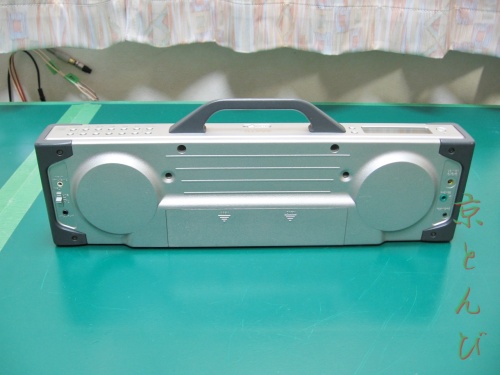

[三洋（サンヨー） MDG-U4T]

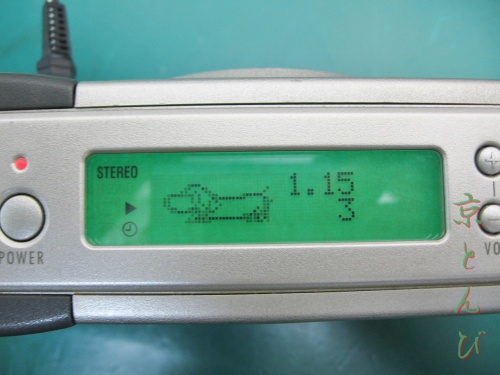

[マスコットの「ダックスフント」がトコトコ歩く液晶表示]

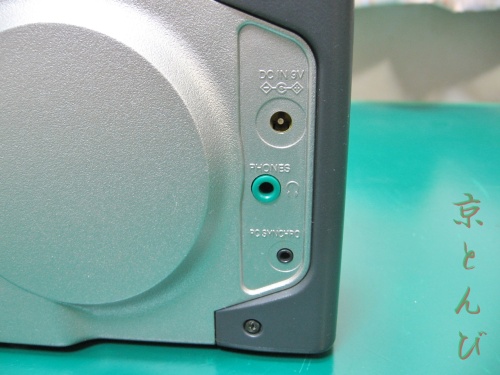

[別売のパソコン接続キットで、パソコンからMD編集が可能だったようだ]

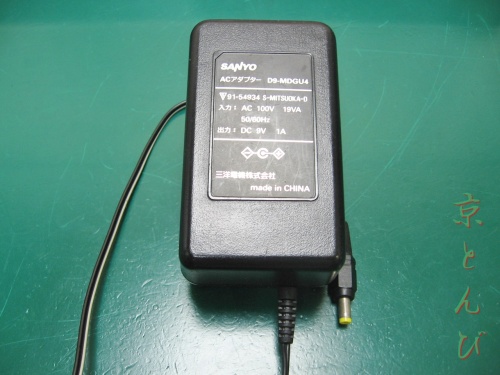

[専用AC電源アダプタ。乾電池でも使用可能]

■主な不具合症状と原因

1. 操作ボタンが全て誤動作する → タクトスイッチの劣化故障

2. MD再生/録音不可 → 検出スイッチの劣化故障
3. TUNERが雑音しか聞こえない → 操作ボタンが操作不可に起因。TUNERに故障なし
4. 外部入力が機能しない → MD録音可能な状態にしないと機能しない仕様（故障ではない）

■修理

　何とか電源は入ったが、大半の操作ボタンが誤動作するため、操作による各部の動作点検がほとんどできない。 まずは、これを解決する。

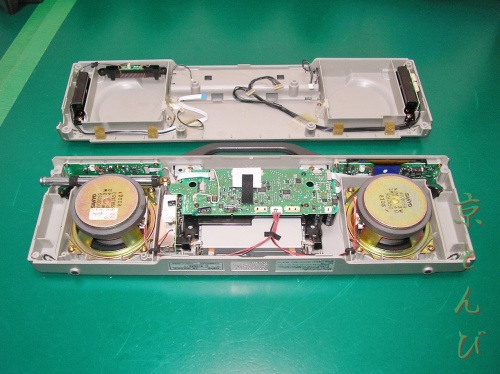

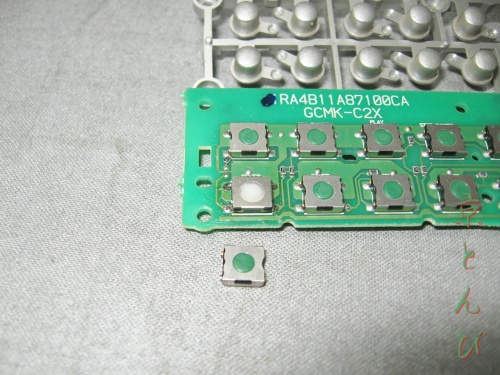

　分解して操作部のスイッチ形式を確認したところ、滅多に見ない種類のタクトスイッチが表面実装されていた（写真の緑色のスイッチ）。アルプス電気社製のようだが、既に同社では同等品を製造していなかった。

　数社を調査したところ、Panasonic社で代替可能なスイッチ（写真の白色のスイッチ）の製造を確認。全数17個を交換したところ、無事に操作ボタンの機能回復を確認した。

　操作環境が回復したので、各部を操作し、機能点検を実施。TUNERは選局操作できなかっただけで、特に異常は無なかった。

　一方、外部入力とMDは、全く機能しないことを確認できた。

　結果的にMDは、同メカの状態を検出する検出スイッチ（5個）の内部接点劣化が原因であることが判明。いずれも入手困難なスイッチのため、接点回復剤を用いて機能の回復をはかった。

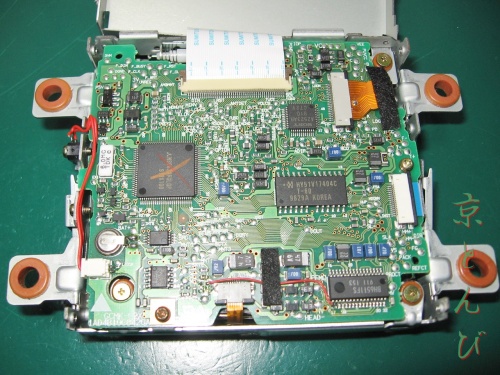

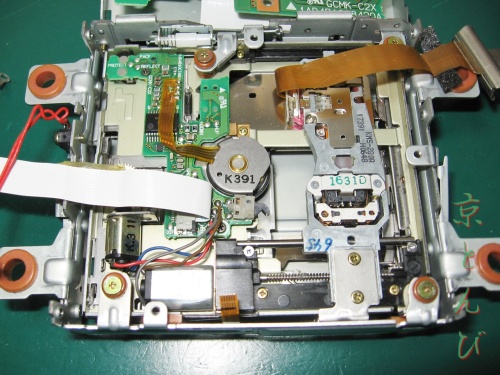

　MD光ピックアップには、「SONY KMS-280A」、ATRAC ICは「SONY CXD2652AR」 が搭載されていた。MDメカニズムを含め、ユニットごとSONY社製と思われる。

　これらの型番を調査すると、主にポータブルMDレコーダー（MDウォークマン）などの製品に搭載されるパーツと判明。

確認できたところでは、SONY MZ-R50、AIWA MR-P1などに搭載されていた。

　これらの説明書等を参照した結果、外部入力機能は、「MD録音可能な状態」にないと、入力信号をモニタできない仕様であるとの結論に至った。

　具体的には、MD録音する必要はないが、「録音可能なMDが挿入されていること」、「その状態をMDデッキが正常に検出できること」が、必要条件だった。

　本機種は、「ポータブルMDレコーダーにスピーカーが搭載されたもの」と理解した方が、仕様的に納得し易い。

　その他にも多数の修理を行い、エージングを実施。作業を完了した。
