以前に作ったカレントミラーヘッドホンアンプ、知人3人にプレゼントしたのですが、中の1人が最近そのヘッドホンアンプを使い始めて、音が気に入ったそうで、自宅のスタジオで使い始めたそうです。
そしたら、このヘッドホンアンプの4チャンネル版を作ってくれと言うので作業を始めました。
今回は自分の分も含めて、5枚の基板を作る事になるので、リフローのテマを減らすために、道具も含めいろいろ買い足しています。
SMD部品のハンダクリームを塗るのが意外と手間なんです。
以前から、ステンシルをレーザー彫刻機で作れるのではないかと思っていたので、今回試してみる事にしました。

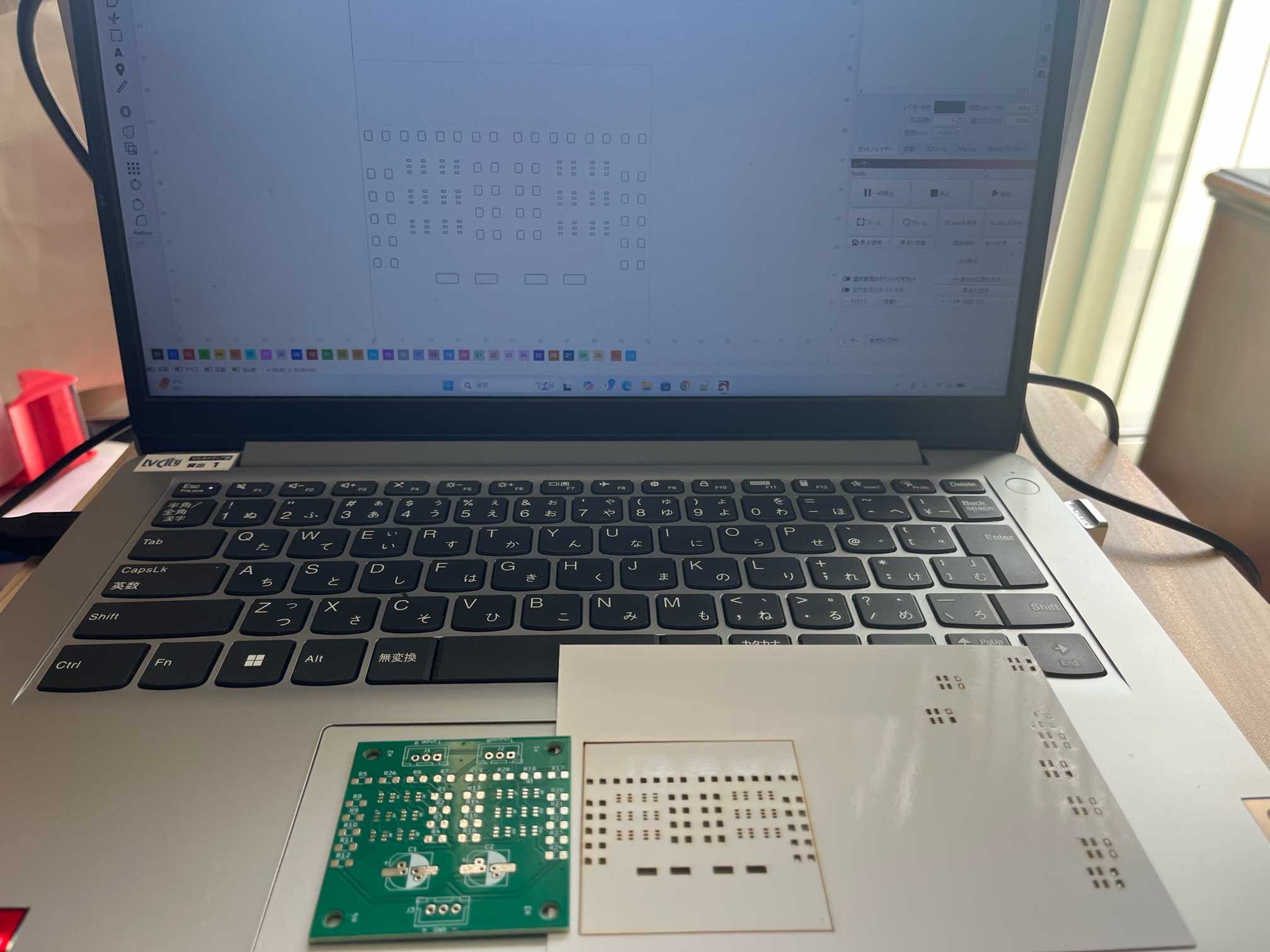

でぇ出来たのが上、ステンシルの素材は紙。
使ったのは富士フィルムのフォトペーパー「画彩」


カッティングの条件を出してから、カットしましたよ！
出力90%、速度500mm/minです。

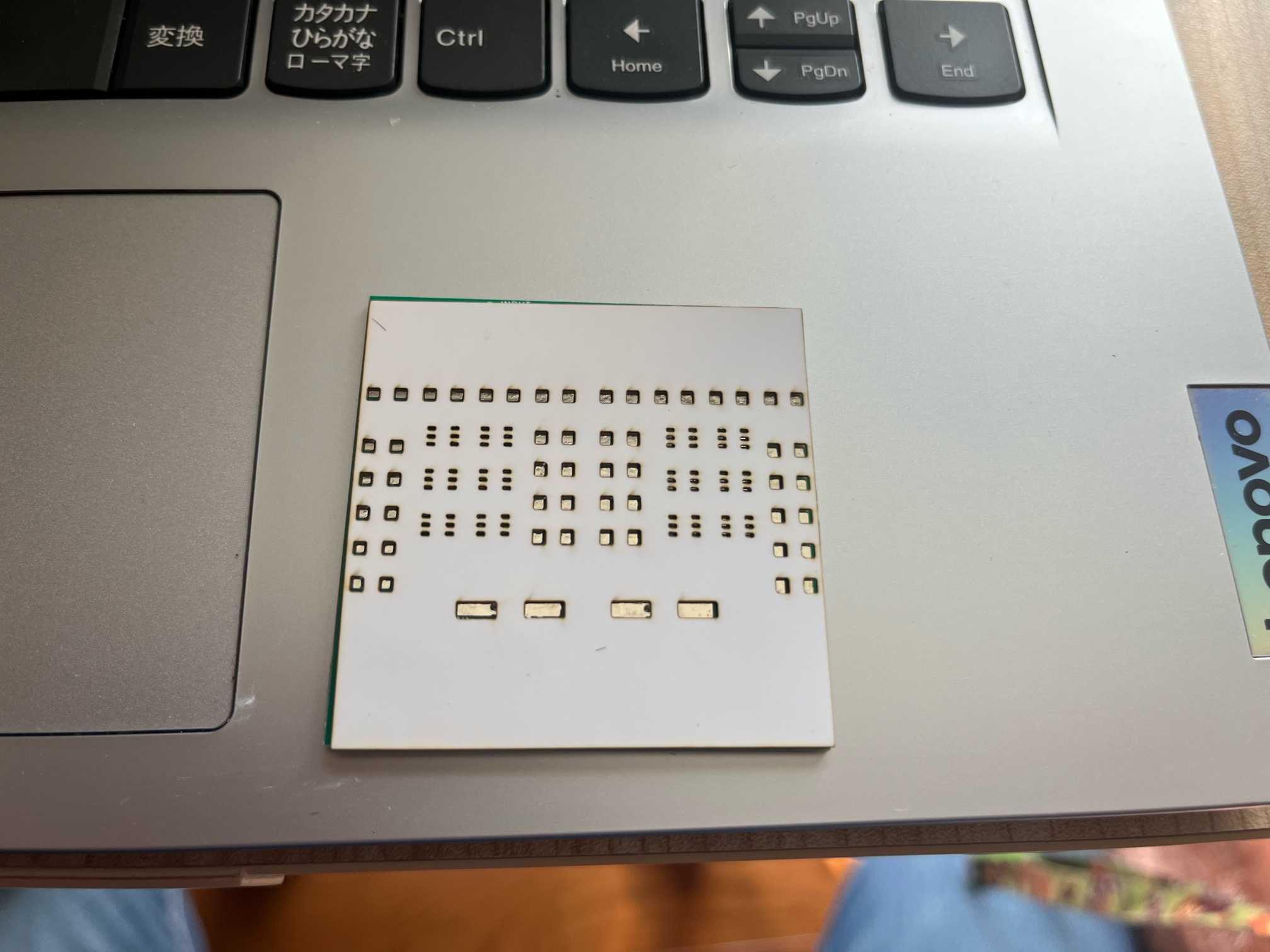

デュアルトランジスタのフットプリントも繋がる事無く綺麗に抜けました。
これを使って、卓上リフローに挑戦したいと思います。
ちなみにデータ作成の手順は、自分で色々試して何とか作れる様になったのですが、ネットを探したら先駆者様がいました。​この方​のやり方の方がスマートなので、そちらをご参考にして下さい。
